Maytronics Dolphin Nautilus CC Handleiding

Inhoud

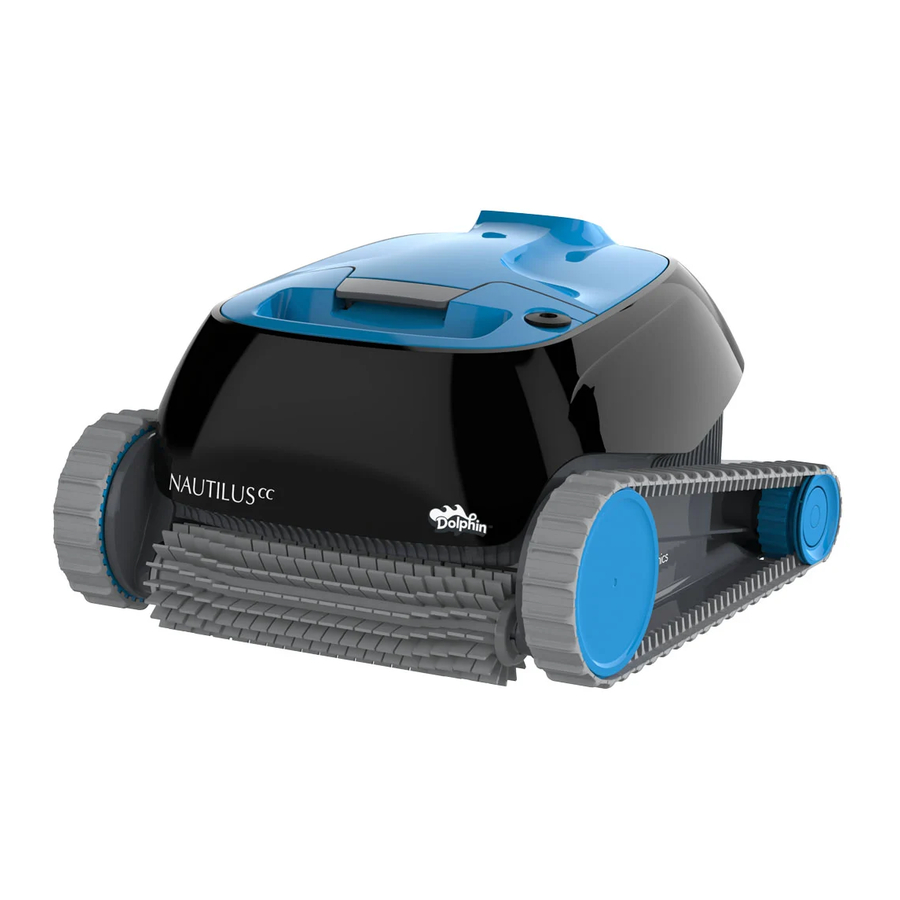

Maytronics Dolphin Nautilus CC

SPECIFICATIES

Motorbescherming: IP 68
Minimum diepte: 0.80m / 2.6ft
Maximum diepte: 5m / 16.4ft
Digitale voeding
Input: 100-130 AC Volts / 200-230 AC Volts
50-60 Hertz
Output: <30 VDC
IP 54

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Waarschuwingen

  • Gebruik uitsluitend de origineel meegeleverde voeding
  • Zorg ervoor dat het stopcontact is beveiligd door een aardlekschakelaar (GFI) of een aardlekbeveiliging (ELI)
  • Houd de voeding uit de buurt van stilstaand water
  • Plaats de voeding op minstens 3m/10ft afstand van de rand van het zwembad
  • Ga niet het zwembad in terwijl de zwembadreiniger werkt
  • Haal de stekker van de voeding uit het stopcontact voordat u onderhoud uitvoert

Voorzorgsmaatregelen

Gebruik de zwembadreiniger uitsluitend in de volgende wateromstandigheden:

Chloor Maximaal 4 ppm
pH 7.0-7.8
Temperatuur 6-34°C / 43-93°F
NaCl Maximaal 5000 ppm

ONDERDELEN ZWEMBADREINIGER

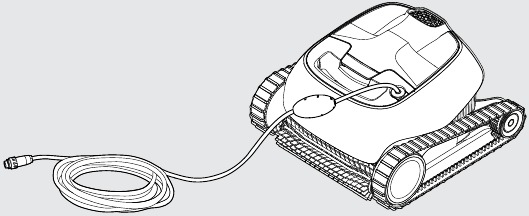

Robotische zwembadreiniger model Mass 11
Robotic Pool Cleaner Model Mass 11

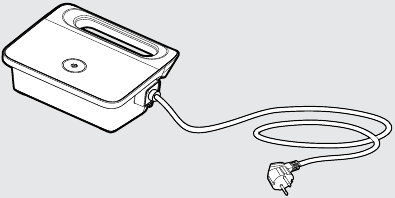

Voedingseenheid
Power supply unit

Filtratie - opties stap 1
Filtratie - opties stap 2
Filtratie - opties stap 3
Filtration - options (Filtratie - opties)

DE ZWEMBADREINIGER GEBRUIKEN

Installatie

Voordat u de zwembadreiniger voor de eerste keer gebruikt, voert u de volgende stappen uit:

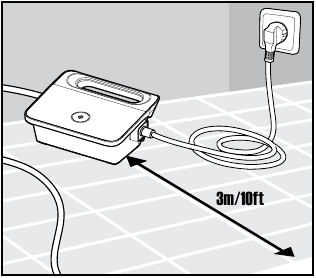

  1. Plaats de voeding ongeveer in het midden van de lange zijde van het zwembad op een afstand van 3m /10ft.
    Installatie stap 1

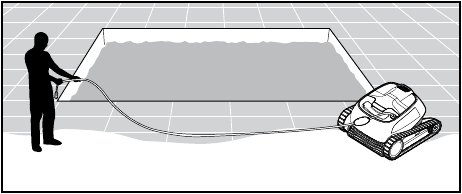

  2. Rol de kabel af en strek hem volledig uit, zodat er geen knikken in zitten.
    Installatie stap 2

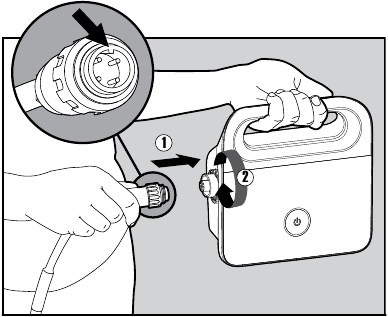

  3. Bevestig de drijvende kabel aan de voeding door deze met de inkeping op de connector (1) uit te lijnen met de groef in de aansluiting op de voeding en met de klok mee te draaien (2).
    Installatie stap 3

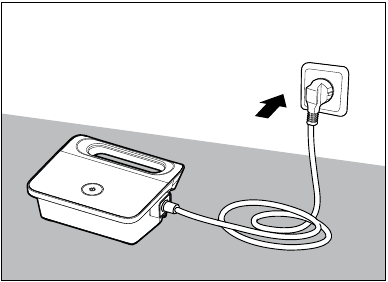

  4. Steek de stekker van de voeding in het stopcontact en laat deze in de OFF (UIT) stand staan.
    Installatie stap 4

De zwembadreiniger in het zwembad plaatsen

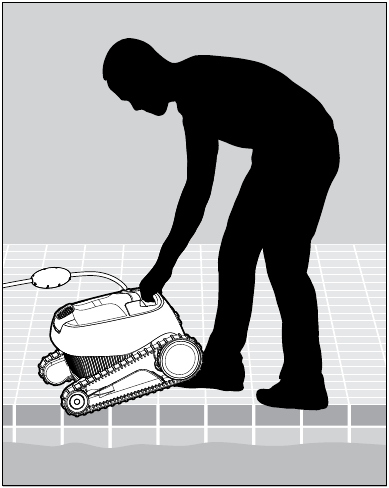

  1. Plaats de zwembadreiniger in het zwembad. Laat de zwembadreiniger los en laat hem naar de bodem van het zwembad zinken. Zorg ervoor dat de drijvende kabel vrij is van obstakels.
    De zwembadreiniger in het zwembad plaatsen stap 1

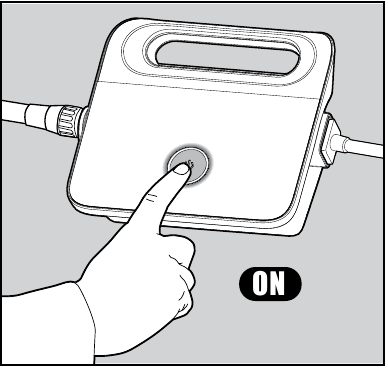

  2. Zet de voeding AAN. De zwembadreiniger werkt nu totdat hij het einde van de reinigingscyclus heeft bereikt.
    De zwembadreiniger in het zwembad plaatsen stap 2

De zwembadreiniger uit het zwembad halen

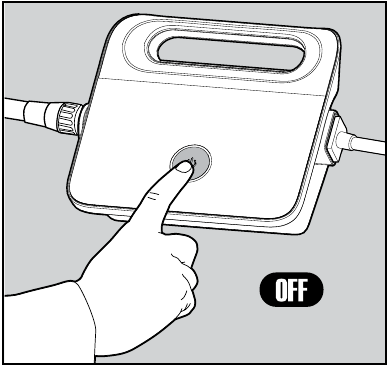

  1. waarschuwingSchakel de voeding uit en trek de stekker uit het stopcontact.
    De zwembadreiniger uit het zwembad halen stap 1

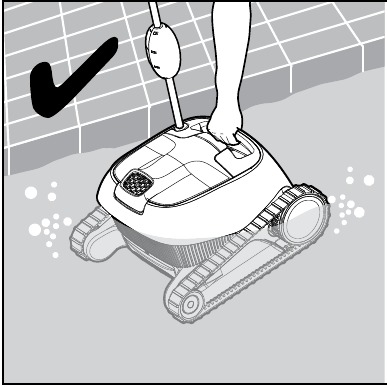

  2. Gebruik de drijvende kabel om de zwembadreiniger naar de rand van het zwembad te brengen. Gebruik de hendel om de zwembadreiniger uit het zwembad te halen.
    De zwembadreiniger uit het zwembad halen stap 2a

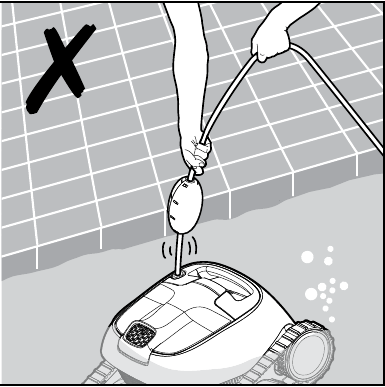

    De zwembadreiniger uit het zwembad halen stap 2b
    waarschuwingTREK DE ZWEMBADREINIGER NIET AAN DE KABEL UIT HET ZWEMBAD.

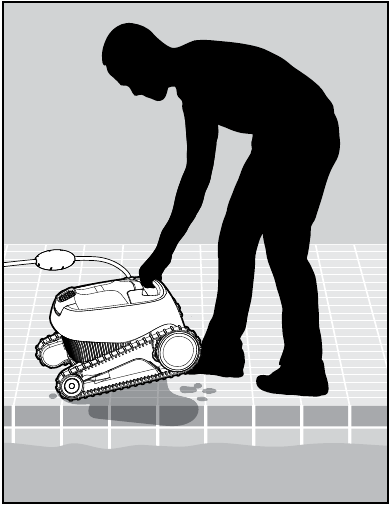

  3. Plaats de zwembadreiniger op de rand van het zwembad en laat het water eruit lopen.
    De zwembadreiniger uit het zwembad halen stap 3

DE FILTERMAND REINIGEN

waarschuwing Zorg ervoor dat de stroomtoevoer is uitgeschakeld en losgekoppeld.

Het wordt ten zeerste aanbevolen om de filtermand na elke reinigingscyclus te reinigen.
Opmerking: Laat de filtermand niet uitdrogen voordat u hem schoonmaakt.

Reinigen na gebruik - de filtermand verwijderen en reinigen

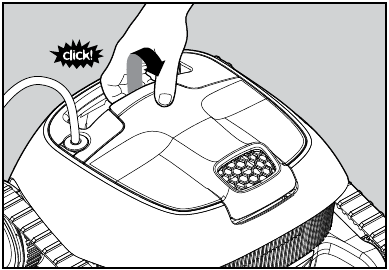

  1. Open de filterdeksel.
    Reinigen na gebruik - de filtermand verwijderen en reinigen Stap 1

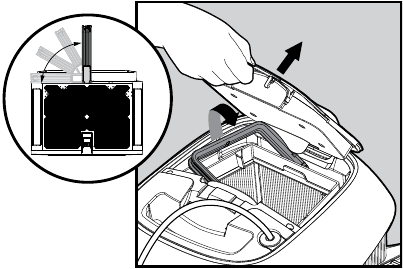

  2. Bij het openen van de filterdeksel komt de handgreep vanzelf omhoog.
    Reinigen na gebruik - de filtermand verwijderen en reinigen Stap 2
  3. Til de mand op.
    Reinigen na gebruik - de filtermand verwijderen en reinigen Stap 3
  4. Open de vergrendeling om het onderste deksel los te maken, zodat u het vuil kunt verwijderen.
    Reinigen na gebruik - de filtermand verwijderen en reinigen Stap 4

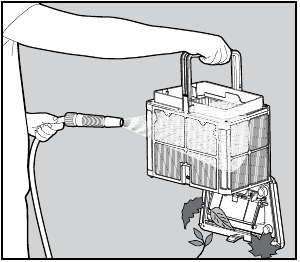

  5. Reinig de filtermand met een slang.
    Reinigen na gebruik - de filtermand verwijderen en reinigen Stap 5

Demonteer de 2 ultrafijne filterpanelen van de mand volgens de volgende stappen:

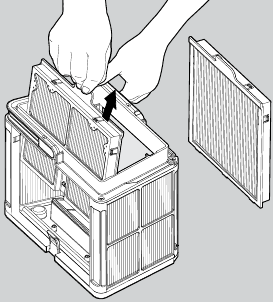

  1. Demonteer de 2 panelen met uw duimen.
    Periodieke reiniging – minstens één keer per maand aanbevolen Stap 1a
    Periodieke reiniging – minstens één keer per maand aanbevolen Stap 1b

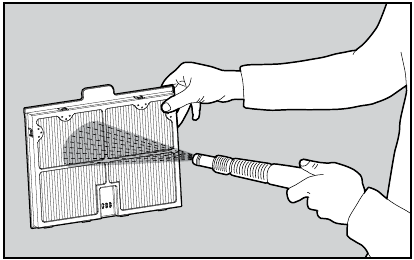

  2. Reinig de filterpanelen met een slang.
    Periodieke reiniging – minstens één keer per maand aanbevolen Stap 2

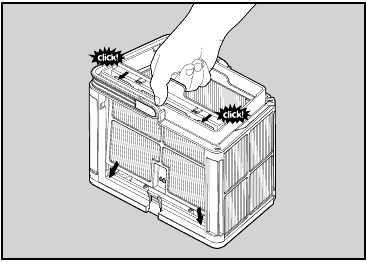

  3. Monteer de filterpanelen.
    Periodieke reiniging – minstens één keer per maand aanbevolen Stap 3

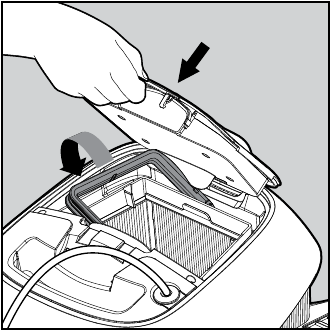

  4. Plaats de schone filtermand en sluit de filterdeksel.
    Periodieke reiniging – minstens één keer per maand aanbevolen Stap 4

HET NETFILTER REINIGEN

waarschuwing Zorg ervoor dat de stroomtoevoer is uitgeschakeld en losgekoppeld.

Het wordt ten zeerste aanbevolen om het netfilter na elke reinigingscyclus te reinigen.
Opmerking: Laat het netfilter niet uitdrogen voordat u het schoonmaakt.

Reinigen na gebruik - het netfilter verwijderen en reinigen

  1. Open de filterdeksel.
    Reinigen na gebruik - het netfilter verwijderen en reinigen Stap 1
  2. Til het netfilter op.
    Reinigen na gebruik - het netfilter verwijderen en reinigen Stap 2

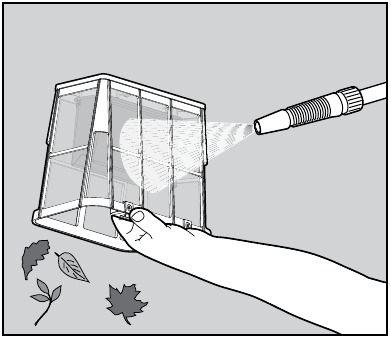

  3. Reinig het netfilter met een slang.
    Reinigen na gebruik - het netfilter verwijderen en reinigen Stap 3

DE IMPELLER REINIGEN

Als u merkt dat er vuil vastzit in de impeller:

waarschuwing Zorg ervoor dat de stroomtoevoer is uitgeschakeld en losgekoppeld.

Reinig het vuil dat vastzit in de opening van de impeller volgens de volgende stappen:

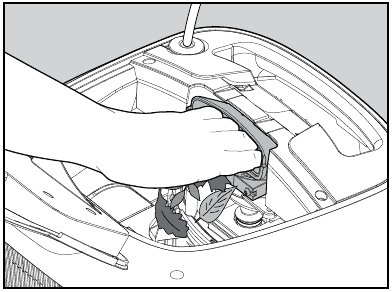

  1. Als het vuil niet bereikbaar is, volg dan de volgende stappen.
    Reinig het vuil dat vastzit in de opening van de impeller volgens de volgende stappen Stap 1

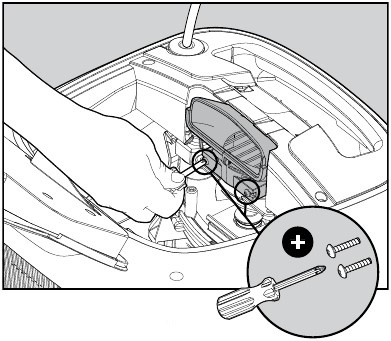

  2. Open de 2 schroeven met een korte schroevendraaier.
    Reinig het vuil dat vastzit in de opening van de impeller volgens de volgende stappen Stap 2

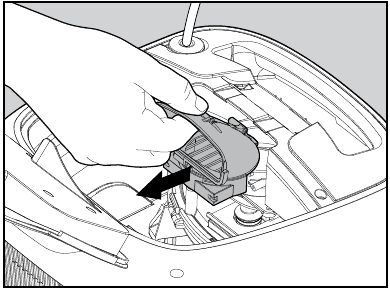

  3. Trek de impellerdeksel naar achteren om hem los te maken. Reinig het vuil dat rond de impeller vastzit. Monteer de impellerdeksel.
    Reinig het vuil dat vastzit in de opening van de impeller volgens de volgende stappen Stap 3

OPSLAG BUITEN HET SEIZOEN

Als de zwembadreiniger voor een langere periode niet wordt gebruikt, voert u de volgende opslagstappen uit:

  • Zorg ervoor dat er geen water in de zwembadreiniger achterblijft
  • Reinig de filtermand en panelen / netfilter grondig en plaats ze terug
  • Rol de kabel op zodat er geen knikken in zitten
  • Bewaar de zwembadreiniger in een beschermde ruimte uit de buurt van direct zonlicht / regen / vorst, bij een temperatuur tussen 5°-45°C / 41°-113°F

PROBLEEMOPLOSSING

Als de voorgestelde oplossingen het probleem niet verhelpen, neem dan contact op met uw dealer of servicecentrum.

Symptoom Mogelijke oorzaak Correctieve actie
De voeding of de led van de schakelaar werkt niet.
  • Geen spanning in het stopcontact in de muur.
  • De voeding is niet ingeschakeld.
  • De stroomkabel is niet goed aangesloten op de ingang van de voeding.
  • Controleer of er spanning is in het stopcontact in de muur.
  • Controleer of de voeding is aangesloten en ingeschakeld.
  • Controleer of de stroomkabel stevig is aangesloten op de voeding.
  • Schakel de voeding uit. Wacht 30 seconden en schakel hem weer in.
De zwembadreiniger beweegt niet.
  • De drijvende kabel is niet goed aangesloten op de uitgang van de voeding.
  • Een obstakel blokkeert de waaier, rupsbanden of wielen.
  • Controleer of de drijvende kabel stevig is aangesloten op de voeding.
  • Koppel de voeding los. Open de waaierafdekking en controleer of er niets vastzit in de waaier. Controleer of er niets de rupsbanden of wielen blokkeert.
De zwembadreiniger beweegt in cirkels.
  • Verstopte filtermand/-canister.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Voeding verkeerd geplaatst.
  • Algen of zwembadwater voldoen niet aan de specificaties.
  • Reinig de filtermand/-canister.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
  • Plaats de voeding zo dat de zwembadreiniger vrij alle delen van het zwembad kan bereiken.
  • Corrigeer de zwembad- en watercondities.
De zwembadreiniger draait niet of beweegt slechts in één richting.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
De zwembadreiniger beweegt, maar reinigt het zwembad niet.
  • Verstopte filtermand/-canister.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Reinig de filtermand/-canister.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
De zwembadreiniger reinigt slechts een deel van het zwembad.
  • Voeding verkeerd geplaatst.
  • Niet genoeg drijvende kabel vrijgegeven voor de correcte werking van de zwembadreiniger.
  • Plaats de voeding zo dat de zwembadreiniger vrij alle delen van het zwembad kan bereiken.
  • Controleer of er voldoende speling in de drijvende kabel is zodat de zwembadreiniger alle delen van het zwembad kan bereiken.
  • Reinig de filtermand/-canister.
De drijvende kabel heeft knikken.
  • Verstopte filtermand/-canister.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Reinig de filtermand/-canister.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
  • Om de knikken te verwijderen, strekt u de drijvende kabel volledig uit en laat u hem minstens een dag in de zon liggen.
De zwembadreiniger klimt niet tegen de wanden op.
  • Verstopte filtermand/-canister.
  • Algen op de wanden.
  • Ongeschikte pH-waarde.
  • Vuil vast in het waaierhuis of de waaierafdekking.
  • Reinig de filtermand/-canister.
  • Controleer het niveau van de chemicaliën in het water. Onjuiste niveaus kunnen de groei van algen bevorderen, waardoor de wanden glad worden. Pas in dat geval de niveaus aan en schrob de wanden.
  • Verwijder vuil dat vastzit in het waaierhuis of de waaierafdekking (volgens de tekeningen).
