Belangrijke veiligheidsinstructies

BEWAAR DEZE INSTRUCTIES
Deze handleiding bevat instructies en waarschuwingen die moeten worden opgevolgd tijdens de installatie, bediening en opslag van dit product. Het niet opvolgen van deze waarschuwingen kan van invloed zijn op uw garantie.

Waarschuwingen voor UPS-locatie

• Installeer uw UPS binnenshuis, uit de buurt van overtollig vocht of hitte, geleidende verontreinigingen, stof of direct zonlicht.
• Voor de beste prestaties houdt u de binnentemperatuur tussen 0º C en 40º C (32º F en 104º F).
• Laat voldoende ruimte rondom alle zijden van de UPS vrij voor een goede ventilatie.
• Monteer de unit niet met het voor- of achterpaneel naar beneden gericht (onder welke hoek dan ook). Montage op deze manier zal de interne koeling van de unit ernstig belemmeren, waardoor uiteindelijk productschade ontstaat die niet onder de garantie valt.

Waarschuwingen voor UPS-aansluiting

• Sluit uw UPS rechtstreeks aan op een correct geaard stopcontact. Sluit de UPS niet op zichzelf aan; dit zal de UPS beschadigen.
• Wijzig de stekker van de UPS niet en gebruik geen adapter die de aardverbinding van de UPS zou elimineren.
• Gebruik geen verlengsnoeren om de UPS op een stopcontact aan te sluiten.
• Als de UPS stroom ontvangt van een door een motor aangedreven AC-generator, moet de generator een schone, gefilterde output van computerkwaliteit leveren.
• Het stopcontact dat de UPS voedt, moet gemakkelijk toegankelijk zijn en zich in de buurt van de UPS bevinden.
• De gebouwinstallatie biedt kortsluitbeveiliging.

Waarschuwingen voor apparaataansluiting

• Het gebruik van deze apparatuur in levensondersteunende toepassingen waarbij redelijkerwijs kan worden verwacht dat het falen van deze apparatuur het falen van de levensondersteunende apparatuur veroorzaakt of de veiligheid of effectiviteit ervan aanzienlijk beïnvloedt, wordt niet aanbevolen.
• Sluit geen overspanningsbeveiligers of verlengsnoeren aan op de uitgang van uw UPS. Dit kan de UPS beschadigen en de garanties van de overspanningsbeveiligers en UPS beïnvloeden.
• Sluit de UPS aan op een stopcontact dat voldoende is beschermd tegen overstroom, kortsluiting en aardfouten als onderdeel van de gebouwinstallatie.

Batterijwaarschuwingen

• Uw UPS vereist geen routineonderhoud. Open uw UPS om geen enkele reden. Er bevinden zich geen onderdelen in de binnenkant die door de gebruiker kunnen worden onderhouden.
• Batterijen kunnen een risico vormen op elektrische schokken, chemisch gevaar en brandwonden door hoge kortsluitstroom. Neem de juiste voorzorgsmaatregelen in acht. Gooi de batterijen niet in vuur. Open de UPS of batterijen niet. Sluit de accupolen niet kort en overbrug ze niet met een object. Koppel de UPS los en schakel hem uit voordat u de batterij vervangt. Gebruik gereedschap met geïsoleerde handgrepen. Er bevinden zich geen onderdelen in de binnenkant van de UPS die door de gebruiker kunnen worden onderhouden. Het vervangen van de batterij mag alleen worden uitgevoerd door bevoegd servicepersoneel met hetzelfde aantal en type batterijen (Sealed Lead-Acid). De batterijen zijn recyclebaar. Raadpleeg uw lokale voorschriften voor de verwijdering of bezoek http://www.tripplite.com/support/recycling-program voor recyclinginformatie. Tripp Lite biedt een complete lijn van UPS-systeem vervangingsbatterij cartridges (R.B.C.). Bezoek Tripp Lite op het web op http://www.tripplite.com/products/battery-finder/ om de specifieke vervangingsbatterij voor uw UPS te vinden.
• Wanneer u een extern batterijpakket toevoegt, sluit u alleen een door Tripp Lite aanbevolen batterijpakket van de juiste spanning en het juiste type aan. Sluit het externe batterijpakket niet aan of los het niet wanneer de UPS op batterijvoeding werkt. Bezoek Tripp Lite op het web op www.tripplite.com/support om de specifieke batterij voor uw UPS te vinden.

UPS en batterijrecycling

Recycle alstublieft Tripp Lite Producten. De batterijen die in Tripp Lite producten worden gebruikt, zijn verzegelde loodzuurbatterijen. Deze batterijen zijn in hoge mate recyclebaar. Raadpleeg uw lokale voorschriften voor de verwijdering.
U kunt Tripp Lite bellen voor recyclinginformatie op 1.773.869.1234.
U kunt naar de Tripp Lite Website gaan voor actuele informatie over het recyclen van de batterijen of elk Tripp Lite product. Volg deze link: http://www.tripplite.com/support/recycling-program/

Snelle installatie

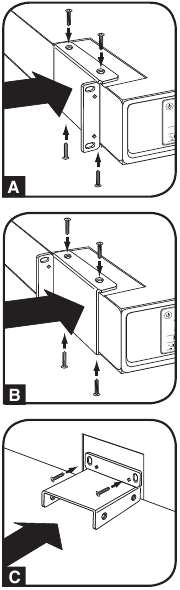

STAP 1: Om de UPS in een 4-post rack te installeren, bevestigt u de meegeleverde montagehardware aan de UPS zoals weergegeven in diagram A. Om de UPS in een 2-post rack te monteren, bevestigt u de meegeleverde hardware aan de UPS zoals weergegeven in diagram B. Til vervolgens, indien nodig met behulp van een assistent, de UPS op en bevestigt u deze aan een standaard rack of rackbehuizing met door de gebruiker geleverde hardware.

Als de UPS plat op een oppervlak wordt geplaatst, mag u geen ander object direct bovenop de unit stapelen.

De UPS staat in een torenpositie zonder de hulp van de meegeleverde hardware. Voor extra stabiliteit raadt Tripp Lite echter aan om de meegeleverde hardware te bevestigen zoals weergegeven in diagram C. De UPS en meegeleverde hardware zijn ontworpen voor veelvoorkomende rack- en rackbehuizingstypes en zijn mogelijk niet geschikt voor alle toepassingen.

STAP 2: Sluit de UPS aan op een correct geaard stopcontact.
Nadat u de UPS op een stopcontact hebt aangesloten, drukt u twee seconden op de knop om de UPS in te schakelen (zie het gedeelte Basisbediening).

De UPS wordt niet automatisch ingeschakeld in de aanwezigheid van actieve netspanning.

Opmerking: Het UPS-systeem zal bij de eerste opstart goed functioneren; de maximale looptijd voor de batterij van de unit is echter pas toegankelijk nadat deze 24 uur is opgeladen.

STAP 3: Sluit uw apparatuur aan op de UPS.
* Uw UPS is ontworpen om alleen elektronische apparatuur te ondersteunen. U overbelast de UPS als de totale VA-waarden voor alle apparatuur die u op de stopcontacten aansluit de uitgangscapaciteit van de UPS overschrijden. Om de VA-waarden van uw apparatuur te vinden, kijkt u op de typeplaatjes. Als de apparatuur in ampère wordt vermeld, vermenigvuldigt u het aantal ampère met 120 om VA te bepalen. (Voorbeeld: 1 ampère × 120 = 120 VA). Als u niet zeker weet of u de stopcontacten hebt overbelast, voert u een zelftest uit (zie de beschrijving van de zelftest in het gedeelte Basisbediening).
STAP 4: Optionele installatie.
Alle modellen zijn voorzien van USB- en RS-232-communicatiepoorten, evenals Tel/DSL/netwerk overspanningsbeveiligingsaansluitingen. Deze verbindingen zijn optioneel; de UPS werkt goed zonder deze verbindingen. Zie de beschrijving van de connector in het gedeelte Basisbediening voor aansluitinstructies.
Als het pictogram LIJNSPANNING (LINE POWER) niet oplicht wanneer de UPS is ingeschakeld (ON), probeer dan het volgende:

1. Zorg ervoor dat de UPS is aangesloten op een actief stopcontact.
2. Druk 2 seconden op de knop om de UPS te starten. (Er zou een pieptoon moeten klinken wanneer de UPS start.)
3. Als de UPS nog steeds niet start, neem dan contact op met de technische ondersteuning van Tripp Lite voor hulp.

Basis Bediening

UPS AAN/UIT

• Sluit de UPS aan op een geaard stopcontact.
• De UPS inschakelen: Houd de knop 2 seconden ingedrukt. Het UPS-alarm piept kort eenmaal nadat er 2 seconden zijn verstreken.
• Apparatuur aansluiten op de UPS: Uw UPS is ontworpen om alleen elektronische apparatuur te ondersteunen. U overbelast de UPS als de totale VA-waarden voor alle apparatuur die u aansluit op de stopcontacten "Batterij-, piek- en ruisbeveiligd" de uitgangscapaciteit van de UPS overschrijden. Om de stroomvereisten van uw apparatuur te schatten, kijkt u op het typeplaatje. Als de apparatuur in ampère wordt vermeld, vermenigvuldigt u het aantal ampère met 120 om VA te bepalen (voorbeeld: 1 ampère x 120 = 120 VA). Uw UPS is volledig belast wanneer het display 100% belasting aangeeft.
• De UPS uitschakelen: Houd de knop 2,5 seconden ingedrukt. Het UPS-alarm piept eenmaal nadat er 2,5 seconden zijn verstreken.

LCD

Het LCD geeft een verscheidenheid aan UPS-bedrijfsomstandigheden aan. Alle beschrijvingen zijn van toepassing wanneer de UPS is aangesloten op een stopcontact en is ingeschakeld. Het LCD kan worden gedraaid voor een gemakkelijke weergave, ongeacht of de UPS zich in een horizontale of verticale ("toren") positie bevindt. Om het display te draaien, steekt u een klein gereedschap in de sleuven aan de zijkanten van het display om het uit de UPS-behuizing te klikken; draai het display en klik het terug in de UPS-behuizing.

LCD Functies

Tik op de knop om van het ene display naar het volgende te gaan. Gebruik de knop om instellingen voor Power Sensitivity Control (Gevoeligheidsregeling), External Battery Setting Control (Externe Batterij Instelling), Scroll Control (Scroll Bediening), Alarm, LCD Brightness (LCD Helderheid) en Self-test (Zelftest) functies in of uit te schakelen. De laatste optie die wordt weergegeven voordat u weg navigeert van deze menuoptie, is de geselecteerde instelling. Wanneer de gewenste instelling is geselecteerd, gaat u verder door op de knop te drukken. Als het scherm 20 seconden inactief is, keert het LCD terug naar het startscherm, waarbij de laatst geselecteerde instellingen behouden blijven.

Vermogenscondities weergeven

Gebruik de knop om door de vermogenscondities te bladeren.

1. Voltage In (Ingangsspanning)

2. Voltage Out (Uitgangsspanning)

3. Estimated Runtime (in minutes) (Geschatte looptijd (in minuten))

4. Load % (Belasting %)

5. Load Wattage* (Belasting Wattage*)

6. Battery Capacity % (Batterij Capaciteit %)


* Load Wattage (Belasting Wattage) wordt weergegeven in watts tot "999" (999), en wordt daarna weergegeven in Kilowatts (Kilowatt).

Alarm in-/uitschakelen

Tik herhaaldelijk op de knop om naar het LCD-scherm te gaan met het pictogram. Druk op de knop om de alarmmodus instellingen ON (AAN) of OFF (UIT) te selecteren. De laatste optie die wordt weergegeven voordat u weg navigeert van deze menuoptie, is de geselecteerde instelling.

LCD Helderheid

Tik herhaaldelijk op de knop om naar het LCD Brightness (LCD Helderheid) scherm te gaan dat is gemarkeerd met "LCD". Druk op de knop om Medium Backlight (Gemiddelde Achtergrondverlichting) (standaard), High Backlight (Hoge Achtergrondverlichting) of Dim Backlight (Gedimde Achtergrondverlichting) te selecteren. De laatste optie die wordt weergegeven voordat u weg navigeert van deze menuoptie, is de geselecteerde instelling.

Opmerking: Na 2 minuten inactiviteit keert de achtergrondverlichting terug naar de Dim (Gedimde) instelling totdat er een knop wordt ingedrukt.

Zelftest

Tik herhaaldelijk op de knop om naar het TEST BATT (TEST BATTERIJ) scherm te gaan. Druk op de knop om de test te starten. De test duurt ongeveer 10 seconden terwijl de UPS overschakelt op de batterij om de capaciteit met een belasting te testen. Na voltooiing van de test geeft het scherm PAS of BAD (pass (geslaagd) of bad (mislukt)) gedurende 20 seconden weer en keert vervolgens terug naar het startscherm. Aangesloten apparatuur kan tijdens de test aan blijven. Koppel uw UPS niet los, dit verwijdert de veilige elektrische aarding.

Gevoeligheid

Tik herhaaldelijk op de knop om naar het Sensitivity (Gevoeligheid) scherm te gaan, zoals hier weergegeven:



Druk op de knop om door de opties te bladeren. De laatste optie die wordt weergegeven voordat u weg navigeert van deze menuoptie, is de geselecteerde instelling.
Deze instelling staat normaal gesproken op 100%, waardoor de UPS kan beschermen tegen golfvormvervormingen in de AC-ingang. Wanneer een dergelijke vervorming optreedt, schakelt de UPS normaal gesproken over op het leveren van PWM-sinusgolfvermogen vanuit de batterijreserves zolang de vervorming aanwezig is. In sommige gebieden met slechte netstroom of waar de ingangsstroom van de UPS afkomstig is van een back-upgenerator, kunnen frequente brown-outs en/of chronische golfvormvervorming ervoor zorgen dat de UPS te vaak overschakelt op de batterij, waardoor de batterijreserves worden leeggezogen. U kunt mogelijk verminderen hoe vaak uw UPS overschakelt op de batterij als gevolg van golfvormvervorming of brown-outs door te experimenteren met verschillende instellingen. Naarmate de instelling wordt verlaagd, wordt de UPS toleranter ten opzichte van variaties in de AC-golfvorm van de ingangsstroom.

Opmerking: Wanneer u experimenteert met verschillende instellingen, bedient u de aangesloten apparatuur in een veilige testmodus, zodat het effect op de apparatuur van eventuele golfvormvervormingen in de uitgang van de UPS kan worden geëvalueerd zonder kritieke bewerkingen te verstoren. Het experiment moet lang genoeg duren om ervoor te zorgen dat alle verwachte lijncondities worden aangetroffen.

Scroll Bediening

Tik herhaaldelijk op de knop om naar het Scroll (Scrollen) scherm te gaan, zoals hier weergegeven:

Druk op de knop om naar de volgende beschikbare optie te gaan. De laatste optie die wordt weergegeven voordat u weg navigeert van deze menuoptie, is de geselecteerde instelling.
Met deze weergaveoptie kan de gebruiker de optie selecteren om elke bedrijfsconditie van de UPS (zoals Input Voltage (Ingangsspanning), Output Voltage (Uitgangsspanning) en Runtime (Looptijd)) automatisch te scrollen.

Opmerkingen:

1. Elke conditie wordt weergegeven in intervallen van 2 seconden.
2. Als er op een knop wordt gedrukt terwijl de Scroll Mode (Scroll Modus) is ingeschakeld, wordt de scrollfunctie 10 seconden gepauzeerd zodat de gebruiker handmatig menuselecties kan maken.

Externe Batterij Instelling (alleen XL-model)

Tik herhaaldelijk op de knop om naar het External Battery (Externe Batterij) scherm te gaan, zoals hier weergegeven:

Druk op de knop om naar de volgende beschikbare optie te gaan. De laatste optie die wordt weergegeven voordat u weg navigeert van deze menuoptie, is de geselecteerde instelling.

Opmerking: De berekening van de batterijlooptijd is gebaseerd op deze instelling.

Met deze functie-instelling kan de gebruiker de UPS configureren voor gebruik met een External Battery Pack (Externe Batterij Pak) of zonder een External Battery Pack (Externe Batterij Pak). De Runtime (Looptijd) wordt automatisch opnieuw geconfigureerd.

Opmerking: Battery Packs (Batterij Pakken) kunnen niet in serie worden geschakeld. Er kan slechts één Battery Pack (Batterij Pak) op de UPS worden aangesloten.

Foutmeldingen

In het geval dat de UPS-batterij moet worden vervangen, knippert het pictogram, evenals het pictogram. Als er een overbelasting is, knipperen de , en pictogrammen tegelijkertijd met een numerieke uitlezing van het belastingpercentage.

Functies

UPS Functies

ON/OFF/MODE Button (AAN/UIT/MODUS Knop): Houd 2 seconden ingedrukt om de UPS in te schakelen en 2,5 seconden om de UPS uit te schakelen. Wanneer de UPS is ingeschakeld, tikt u herhaaldelijk op deze knop om door de LCD-schermen te bladeren. Als er geen netstroom is, zal het 2,5 seconden ingedrukt houden van deze knop de UPS "koud starten"; d.w.z. inschakelen en stroom leveren aan de stopcontacten vanuit de batterijen.

MUTE/ENTER Button (DEMPEN/ENTER Knop): Gebruik deze knop om selectieopties te schakelen voor: self-test (zelftest), enable/disable alarm (alarm in-/uitschakelen), LCD brightness (LCD-helderheid), Sensitivity Control (Gevoeligheidsregeling), Scroll Control (Scroll Bediening) en de External Battery Setting Control (Externe Batterij Instelling). Deze knop kan ook worden gebruikt om een actief alarm tijdelijk te dempen door er kort op te drukken.

Tel/DSL Line Protection Jacks (Tel/DSL Lijnbeveiligingsaansluitingen): Deze aansluitingen beschermen apparatuur tegen pieken over een enkele telefoonlijn. Het aansluiten van uw apparatuur op deze aansluitingen is optioneel. Uw UPS werkt correct zonder deze aansluiting. Een RJ-11-kabel is inbegrepen bij uw UPS.

USB and RS-232 Communication Ports (USB- en RS-232-Communicatiepoorten): Deze poorten kunnen uw UPS aansluiten op elke computer voor automatische bestandsbesparingen en onbeheerde afsluiting in geval van een stroomstoring. Gebruik met Tripp Lite's PowerAlert Software (beschikbaar als een GRATIS download op www.tripplite.com) en de juiste USB- of DB9-kabel. Zowel een USB- als een DB9-kabel zijn inbegrepen bij uw UPS.

Opmerkingen:

1. Deze aansluiting is optioneel. De UPS werkt correct zonder deze aansluiting.
2. Dit UPS-systeem biedt basiscommunicatiecompatibiliteit met de meeste geïntegreerde Windows^®, Macintosh^®, en Linux^® energiebeheerapplicaties.

Battery Backup Protected/Surge Protected Outlets (Batterij Backup Beschermde/Piek Beschermde Stopcontacten): Bieden zowel batterijback-up als piekbeveiliging. Sluit uw computer, monitor en andere kritieke apparatuur aan op deze stopcontacten.

Opmerking: Sluit geen laserprinters aan op de UPS.

Removable Mounting Hardware (Verwijderbare Montagehardware): Past de UPS aan voor zowel tower- als rack-mount (2U) toepassingen.

External Battery Connector (XL model only) (Externe Batterij Aansluiting (alleen XL-model)): Gebruik om een Tripp Lite externe batterij pack aan te sluiten voor extra looptijd. Gebruik alleen de Tripp Lite BP24V15RT2U externe batterij pack (geclassificeerd 24Vdc, 14Ahr met overstroombeveiliging). Raadpleeg de instructies die bij de batterij pack worden geleverd voor volledige aansluitinformatie en veiligheidswaarschuwingen.

Opmerking: Bezoek Tripp Lite op het web op www.tripplite.com/support om de specifieke batterij voor uw UPS te vinden.

Resettable Input Circuit Breaker (Resetbare Ingangsstroomonderbreker): Beschermt uw elektrische circuit tegen overstroombelasting van de UPS-belasting. Als deze stroomonderbreker uitschakelt, verwijdert u een deel van de belasting en reset u deze door deze in te drukken.

Batterij Vervanging

Onder normale omstandigheden gaat de originele batterij in uw UPS enkele jaren mee. Batterijvervanging mag alleen worden uitgevoerd door gekwalificeerd personeel. Raadpleeg "Battery Warnings" (Batterij Waarschuwingen) in de sectie Important Safety Warnings (Belangrijke Veiligheidswaarschuwingen) voor volledige batterijveiligheidsinformatie.
Het SMART1200LCD UPS-systeem vereist een Tripp Lite RBC1200 vervangende batterijcartridge. Het SMART1500LCD UPS-systeem vereist een Tripp Lite RBC1500 vervangende batterijcartridge. Voor het SMART1500LCDXL-model mag alleen de Tripp Lite BP24V15RT2U externe batterij pack (geclassificeerd 24Vdc, 14Ahr met overstroombeveiliging) worden aangesloten op de externe batterij pack connector. Voor meer informatie over vervangingscompatibiliteit en bestellen, bezoekt u Tripp Lite op het web op http://www.tripplite.com/products/battery-finder/

De Batterijen Vervangen:

1. Verwijder de borgschroef aan de onderkant van het apparaat.

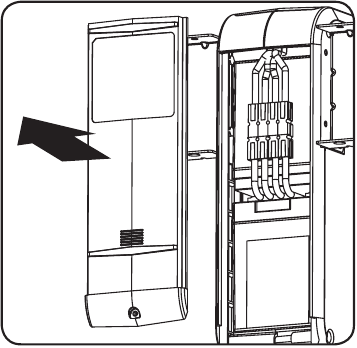

2. Trek voorzichtig het onderste paneel weg van de UPS.

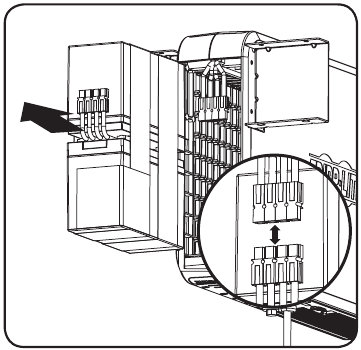

3. Koppel de positieve (rode) en negatieve (zwarte) connectoren los en verwijder voorzichtig de oude batterij uit het apparaat.

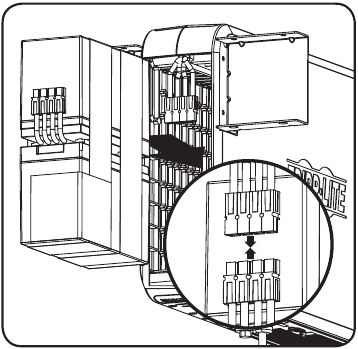

4. Plaats de nieuwe batterijen voorzichtig in de UPS en sluit de positieve (+) (rode) connectoren en negatieve (-) (zwarte) connectoren aan.

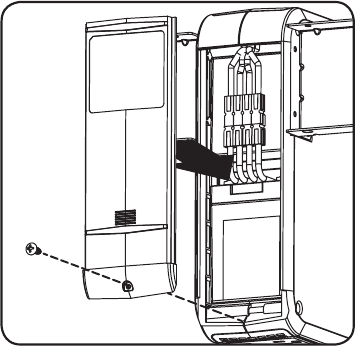

5. Bevestig het onderste paneel opnieuw en zet het vast met de borgschroef die in stap 1 is verwijderd.


Opslag en Service

Opslag

Om te voorkomen dat de batterij leeg raakt, moet alle aangesloten apparatuur worden uitgeschakeld en losgekoppeld van de UPS. Houd de knop 2,5 seconden ingedrukt. Uw UPS wordt volledig uitgeschakeld (gedeactiveerd) en is klaar voor opslag. Als u van plan bent uw UPS voor een langere periode op te slaan, laad de UPS-batterijen dan elke drie maanden volledig op. Steek de UPS in een actief stopcontact, schakel hem in door de knop 2 seconden ingedrukt te houden en laat de batterijen 4 tot 6 uur opladen. Als u uw UPS-batterijen gedurende lange tijd ontladen laat, verliezen ze permanent aan capaciteit.

Service

Een verscheidenheid aan verlengde garantie- en serviceprogramma's op locatie zijn beschikbaar bij Tripp Lite. Ga voor meer informatie over service naar www.tripplite.com/support. Volg deze stappen voordat u uw product terugstuurt voor service:

1. Bekijk de installatie- en bedieningsprocedures in deze handleiding om er zeker van te zijn dat het serviceprobleem niet voortkomt uit een verkeerde interpretatie van de instructies.
2. Als het probleem aanhoudt, neem dan geen contact op met de dealer en stuur het product niet terug naar de dealer. Ga in plaats daarvan naar www.tripplite.com/support.
3. Als het probleem service vereist, ga dan naar www.tripplite.com/support en klik op de link Product Returns (Product retourneren). Vanaf hier kunt u een Returned Material Authorization (RMA)-nummer aanvragen, dat vereist is voor service. Dit eenvoudige online formulier vraagt om het model- en serienummer van uw apparaat, samen met andere algemene informatie over de koper. Het RMA-nummer, samen met verzendinstructies, wordt naar u gemaild. Eventuele schade (direct, indirect, speciaal of gevolgschade) aan het product die is ontstaan tijdens de verzending naar Tripp Lite of een erkend Tripp Lite-servicecentrum, wordt niet gedekt door de garantie. Producten die naar Tripp Lite of een erkend Tripp Lite-servicecentrum worden verzonden, moeten vooraf betaalde transportkosten hebben. Vermeld het RMA-nummer op de buitenkant van de verpakking. Als het product zich binnen de garantieperiode bevindt, voeg dan een kopie van uw aankoopbewijs bij. Stuur het product terug voor service met behulp van een verzekerde vervoerder naar het adres dat u hebt gekregen toen u de RMA aanvroeg.

Productregistratie

Ga vandaag nog naar www.tripplite.com/warranty om uw nieuwe Tripp Lite-product te registreren. U maakt automatisch kans op een GRATIS Tripp Lite-product! *

* Geen aankoop nodig. Ongeldig waar verboden. Er zijn bepaalde beperkingen van toepassing. Zie de website voor meer informatie.

FCC Deel 68 Kennisgeving (alleen Verenigde Staten)

Als uw Modem/Fax Protection (Modem-/faxbeveiliging) schade veroorzaakt aan het telefoonnetwerk, kan de telefoonmaatschappij uw service tijdelijk stopzetten. Indien mogelijk zullen ze u van tevoren op de hoogte stellen. Als een voorafgaande kennisgeving niet praktisch is, wordt u zo snel mogelijk op de hoogte gesteld. U wordt geïnformeerd over uw recht om een klacht in te dienen bij de FCC. Uw telefoonmaatschappij kan wijzigingen aanbrengen in haar faciliteiten, apparatuur, activiteiten of procedures die van invloed kunnen zijn op de goede werking van uw apparatuur. Als dit het geval is, krijgt u vooraf een melding om u de mogelijkheid te geven de ononderbroken service te behouden. Als u problemen ondervindt met de Modem/Fax Protection (Modem-/faxbeveiliging) van deze apparatuur, ga dan naar www. tripplite.com/support voor reparatie-/garantie-informatie. De telefoonmaatschappij kan u vragen deze apparatuur los te koppelen van het netwerk totdat het probleem is verholpen of u er zeker van bent dat de apparatuur niet defect is. Er zijn geen reparaties die door de klant aan de Modem/Fax Protection (Modem-/faxbeveiliging) kunnen worden uitgevoerd. Deze apparatuur mag niet worden gebruikt op muntservices die door de telefoonmaatschappij worden aangeboden. Aansluiting op party lines is onderworpen aan staatstarieven. (Neem contact op met uw staatscommissie voor openbare nutsvoorzieningen of bedrijfscommissie voor informatie.)

FCC-kennisgeving, Klasse B

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.
Opmerking: deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt bij radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Alle wijzigingen of aanpassingen aan deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door Tripp Lite, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.

Beperkingen voor het aansluiten van apparatuur (modellen met het Industry Canada-label alleen in Canada)

LET OP: Het Industry Canada-label identificeert gecertificeerde apparatuur. Deze certificering betekent dat de apparatuur voldoet aan de beschermende, operationele en veiligheidseisen van het telecommunicatienetwerk, zoals voorgeschreven in de toepasselijke technische vereistendocumenten voor terminalapparatuur. Het ministerie garandeert niet dat de apparatuur naar tevredenheid van de gebruiker zal werken.
Voordat ze deze apparatuur installeren, moeten gebruikers ervoor zorgen dat deze mag worden aangesloten op de faciliteiten van het lokale telecommunicatiebedrijf. De apparatuur moet ook worden geïnstalleerd met behulp van een aanvaardbare aansluitmethode. De klant moet zich ervan bewust zijn dat de naleving van de bovenstaande voorwaarden in sommige situaties geen verslechtering van de service kan voorkomen.
Reparaties aan gecertificeerde apparatuur moeten worden gecoördineerd door een vertegenwoordiger die is aangewezen door de leverancier. Alle reparaties of wijzigingen die door de gebruiker aan deze apparatuur worden aangebracht, of storingen in de apparatuur, kunnen de telecommunicatiemaatschappij aanleiding geven om de gebruiker te verzoeken de apparatuur los te koppelen.
Gebruikers moeten voor hun eigen bescherming ervoor zorgen dat de elektrische aardingsaansluitingen van de elektriciteitsleiding, telefoonlijnen en het interne metalen waterleidingsysteem, indien aanwezig, met elkaar zijn verbonden. Deze voorzorgsmaatregel kan vooral belangrijk zijn in landelijke gebieden.

Gebruikers mogen niet zelf verbindingen proberen te maken, maar moeten contact opnemen met de betreffende elektrische inspectie-instantie of elektricien, indien van toepassing.

Niet compatibel met PoE-toepassingen (Power over Ethernet).

Identificatienummers voor naleving van regelgeving

Voor de doeleinden van certificeringen en identificatie van naleving van regelgeving, heeft uw Tripp Lite-product een uniek serienummer gekregen. Het serienummer is te vinden op het typeplaatje van het product, samen met alle vereiste keurmerken en informatie. Vermeld altijd het serienummer wanneer u compliance-informatie voor dit product aanvraagt. Het serienummer moet niet worden verward met de marketingnaam of het modelnummer van het product.
Tripp Lite heeft een beleid van voortdurende verbetering. Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Opmerking over etikettering
Er worden twee symbolen op het etiket gebruikt.
V~: AC-spanning
V⎓: DC-spanning

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

Copyright © 2017 Tripp Lite. Alle rechten voorbehouden.
