Aquabot Pura 4X Snelstartgids

GELIEVE TE LEZEN VOOR GEBRUIK VAN DE REINIGER

• VEILIGHEIDSINSTRUCTIES
• WAT U KUNT VERWACHTEN
• SNELSTART
• VOEDING
• HANDLEIDING
• PROBLEEMOPLOSSING

WAARSCHUWINGEN & VEILIGHEIDSMAATREGELEN

• Een aardlekschakelaar (GFCI) moet worden geïnstalleerd om uw stopcontact te beschermen en mogelijke elektrische schokken te voorkomen.
  • De aansluiting op de vertakkingskring moet in overeenstemming zijn met de lokale en nationale elektrische bedradingsvoorschriften.
  • Om mogelijk gevaar voor elektrische schokken te voorkomen, moet dit apparaat worden aangesloten op een aardlekschakelaar (RCD) met een gerelateerde residuele bedrijfsstroom van niet meer dan 30mA.
• Schakel de voeding niet in, tenzij de zwembadreiniger zich in het water bevindt.
• Het gebruik van de reiniger buiten het water veroorzaakt onmiddellijk ernstige schade en leidt tot verlies van garantie.
• De voeding moet te allen tijde op minstens 3,6 meter van de rand van het zwembad worden geplaatst! Zie onderstaand diagram.
• De voeding mag niet worden blootgesteld aan stilstaand water, plassen of regen.
• Als de kabel beschadigd is, moet deze worden vervangen door de door de fabrikant geautoriseerde servicevertegenwoordiger of een gekwalificeerd en opgeleid persoon om gevaar te voorkomen.
• Om een mogelijke elektrische schok te vermijden, gebruik dit product niet als de drijvende kabel beschadigd lijkt te zijn.
• Laat de reiniger 20 minuten in het zwembad liggen na afloop van de reinigingscyclus. Hierdoor kunnen de motoren voldoende afkoelen. Verwijder de reiniger na deze periode uit het zwembad - Laat de reiniger niet in het zwembad liggen.
• Vergeet niet om altijd de voeding "UIT" (UIT) te zetten en deze los te koppelen van het stopcontact voordat u de reiniger uit het zwembad haalt.
• Gebruik uw machine niet als er mensen in het zwembad zwemmen.
• Uitsluitend voor gebruik in residentiële zwembaden
• Voordat u onderhoudsprocedures voor probleemoplossing uitvoert, moet uw reiniger worden losgekoppeld van de voeding (transformator) en moet de voeding uit het stopcontact worden gehaald om de mogelijkheid van persoonlijk letsel of schade aan uw reiniger te voorkomen!

WERKINGSTEMPERATUREN EN OPSLAGTEMPERATUREN:

Houd altijd rekening met de temperatuur bij het opslaan of gebruiken van uw zwembadreiniger:

• Juiste opslagtemperatuurbereiken: 10ºC – 40ºC (50ºF – 104ºF). Dit beschermt de motoren, kunststoffen en afdichtingen.
• Minimale / maximale gebruikstemperatuurbereiken: 13°C tot 35°C (55°F tot 95°F).
• Optimale gebruikstemperatuurbereiken: 22°C en 32°C (72°F en 90°F)

GEBRUIK VAN DE REINIGER IN EEN ZWEMBAD MET VINYL BEKLEDING:
Sommige vinyl bekledingspatronen zijn specifiek gevoelig voor snelle slijtage van het oppervlak en het verwijderen van patronen, veroorzaakt door objecten die in direct contact komen met het vinyl oppervlak, inclusief zwembadborstels, zwembadspeelgoed, drijvers, fonteinen, chloordispensers en automatische zwembadreinigers. Vinyl bekledingspatronen kunnen ernstig bekrast of geschuurd raken door simpelweg met een zwembadborstel over het oppervlak te wrijven. Bovendien kan inkt van het patroon ook afslijten tijdens het installatieproces of wanneer het in contact komt met objecten in het zwembad. De fabrikant is niet verantwoordelijk voor, en de beperkte garantie dekt geen, het verwijderen van patronen, slijtage, sneden of markeringen op vinyl bekledingen.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

WAT U KUNT VERWACHTEN

DE TYPISCHE REINIGINGSMETHODE VAN UW ROBOT
Uw robot zwembadreiniger is ontworpen om het vuil en afval van de bodem van het zwembad te verwijderen; en in sommige zwembaden de rand en de onderste wand. Hieronder staat het typische patroon dat uw reiniger in uw zwembad zal proberen. De afmetingen van het zwembad en de reinigingsoppervlakken variëren van zwembad tot zwembad, dus de dekking en reinigingspatronen kunnen variëren.

• In zwembaden met een overgang van 90 graden van de zwembadvloer naar de wand, reinigt deze reiniger de zwembadvloer.
• In zwembaden met een radius van minimaal 15 cm van de zwembadvloer naar de wand, reinigt deze reiniger ook de zwembad rand en de onderste wand.

BEWEGING VAN DE REINIGER
De robot gebruikt een heen- en weergaande beweging om uw zwembad te reinigen. Omdat de as in een hoek kan worden geplaatst, helpt dit de reiniger om in een bredere / strakkere bocht op zijn terugweg te bewegen. De illustraties benadrukken dit patroon. De hoeveelheid tijd die de reiniger nodig heeft om een ​​beweging in beide richtingen te maken, is ingesteld en kan niet worden overschreven. U kunt echter de duur van de algehele reinigingscyclus aanpassen via de voeding.

PRESTATIES VAN DE REINIGER
Uw reiniger zuigt met een snelheid van meer dan 265 liter per minuut. Dit betekent dat hij veel vuil oppikt en het wordt aanbevolen om de filterzakken altijd schoon te houden. Voor optimale prestaties moeten de filterzakken na elke reinigingscyclus worden schoongemaakt.

BELANGRIJK: UW ZWEMBAD OPENEN
Als u uw zwembad voor het eerst dit seizoen opent, raden we u aan om uw zwembad handmatig schoon te maken om eerst het zware vuil uit het zwembad te verwijderen en vervolgens de robot zwembadreiniger te gebruiken om uw schone zwembad te onderhouden.
De reden: als uw zwembad tijdens het laagseizoen een enorme hoeveelheid vuil verzamelt, zorgt het plaatsen van de robot er eerst voor dat de filterzakken veel sneller vol raken, wat betekent dat ze vaker moeten worden schoongemaakt.
Soms, wanneer u de reiniger gebruikt om een ​​gebied te stofzuigen met veel vuil, is het normaal om een ​​klein deel van het vuil uit de uitlaatklep te zien komen en terug in het zwembad te gaan of opzij te worden geduwd vanwege de kleine golf water die wordt veroorzaakt door de beweging van de reiniger. Nadat de cyclus van de reiniger is voltooid, wordt aangeraden een paar uur te wachten tot het resterende vuil in uw zwembad naar de bodem is gezakt en de reiniger opnieuw te laten lopen om het volledig op te zuigen.

SNELSTART

1. Steek de stekker van de voeding in een GFCI-stopcontact (aardlekschakelaar) (de voeding moet zich op 3,6 meter van de rand van het zwembad bevinden)

2. Maak de drijvende kabel recht. Til vervolgens de klep op de voeding op. Steek de stekker in de kabel.

3. Plaats de reiniger in uw zwembad in het ondiepe gedeelte en draai hem ondersteboven om eventuele luchtbellen te verwijderen. Laat de reiniger met de goede kant naar boven naar de bodem van het zwembad zakken.

4. Gebruik alleen zoveel kabel als u nodig heeft om de verste wand te bereiken. Dit helpt kabelverstrengeling te voorkomen.

5. Schakel de voeding AAN (AAN)

6. Stel de reinigingscyclus in en laat de reiniger gaan!


*Zie het gedeelte 'Hoe te' (How To) voor zwembadafdekking en oplossingen voor kabelverstrengeling.

VOEDINGSWERKING

STANDAARD VOEDINGEN

Uw reiniger is uitgerust met een van de voedingen die in deze sectie worden weergegeven

(A78002)

(A78080)

1. Druk eerst op deze knop om de voeding te activeren. Deze knop zet de voeding AAN / UIT. (AAN / UIT)

2. Druk op de SELECT (SELECTEREN) knop nadat u de voeding hebt ingeschakeld. De knop Select (Selecteren) activeert de reinigingscycli voor grote zwembaden / kleine zwembaden. Wanneer de reinigingscyclus actief is, blijft het indicatielampje branden op Groot Zwembad of Klein Zwembad. (vast licht)
   KLEIN ZWEMBAD = 1 UUR UITSCHAKELING
   GROOT ZWEMBAD = 2 UUR UITSCHAKELING


(A7176DC)

Druk de schakelaar in de AAN-stand. Het lampje op de schakelaar gaat rood branden.
De reinigingscyclus duurt twee (2) uur en schakelt automatisch uit wanneer deze is voltooid.

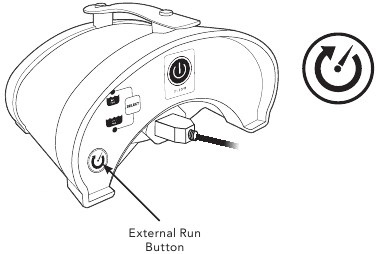

STANDAARD VOEDING + EXTERNE RUN KNOP FUNCTIE

(select modellen)

(A78003)

Als uw voeding een EXTERNAL RUN (EXTERN DRAAIEN) knop heeft, dan kan deze worden aangesloten op een *externe timer. Het wordt aanbevolen om het volgende (in volgorde) te doen om deze functie uit te voeren:

1. Sluit de externe timer aan op uw aardlekschakelaar en vervolgens de voeding op de externe timer.

2. Zet de voeding AAN

3. Druk op de SELECT (SELECTEREN) knop voor de Grote Zwembad- of Kleine Zwembadcyclus.

4. Nadat de reiniger is gestart, drukt u op de EXTERNAL RUN (EXTERN DRAAIEN) knop en het lampje voor de reinigingsselectie die u hebt gemaakt, zou nu moeten knipperen. Dit geeft aan dat de reinigingscyclus nu het voorgeselecteerde programma van 1 of 2 uur uitvoert op de geprogrammeerde starttijd waarop uw externe timer is ingesteld.


Om deze modus te verlaten, drukt u gewoon nogmaals op de EXTERNAL RUN (EXTERN DRAAIEN) knop en de duur van de reinigingscyclus wordt ingesteld op de oorspronkelijke fabrieksinstellingen. Het lampje moet continu branden en niet meer knipperen.
*Houd er rekening mee dat de externe timer niet is inbegrepen bij de reiniger en apart moet worden aangeschaft.

Knipperend Licht: GEACTIVEERD
Vast Licht: GE-DEACTIVEERD

HOE...

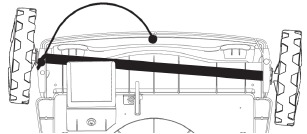

ZORG VOOR ZWEMBADOVERDEKKING & VOORKOM KABELVERWARMING

Om de hoek en richting van het reinigingspad te wijzigen, verwisselt u eenvoudig de pinnen die zich onder de onderkant van de reiniger bevinden. We raden aan om de richting na elke reinigingscyclus te wijzigen om ervoor te zorgen dat de reiniger het hele zwembad bedekt en om kabelverwarring te voorkomen.

Verstelbare Pin

Vaste Pin

REINIG DE FILTERS

1. ALLE MODELLEN
   Duw de lipjes naar beneden en naar buiten. Hierdoor wordt de afdekking verwijderd en worden de filter *zakken* blootgelegd. (*Select-modellen hebben manden)

2. FILTERZAKMODELLEN
   Verwijder filterzakken uit de reiniger door voorzichtig aan de elastische band rond de aanzuigopeningen te trekken. Draai de zak binnenstebuiten.

3. FILTERMANDMODELLEN
   Druk op het lipje aan de zijkant van de mand om de binnenkant van het compartiment bloot te leggen.

4. FILTERZAKMODELLEN
   Trek aan de lipjes om het Velcro® los te maken en de filterzak binnenstebuiten te keren om een grondige reiniging te garanderen.

5. ALLE MODELLEN
   Gebruik een tuinslang om de filterzak / mand schoon te maken. We raden aan om de filterzakken na elke reinigingscyclus schoon te maken.


HAAL DE REINIGER UIT HET ZWEMBAD

1. Trek ZACHTJES aan de kabel en breng de reiniger naar u toe.

2. Mocht uw reiniger een Draaipunt hebben: Pak de kabel tussen de reiniger en het draaipunt vast. Pak het draaipunt NIET vast

3. Til de reiniger op met behulp van de handgreep die aan de reiniger is bevestigd. Til de reiniger NIET op aan de kabel.


Om een mogelijke elektrische schok te voorkomen, mag u dit product niet gebruiken als de drijvende kabel beschadigd lijkt te zijn.

KABELONTWARRINGSAPPARAAT

(Select Producten)

De Ontwarring is een functie die helpt om de drijvende kabel te ontwarren als dit zou gebeuren. Deze functie moet buiten het zwembad worden gebruikt. Zorg ervoor dat de drijvende kabel is losgekoppeld van de voeding! Pak nu het grote deel van de greep op de drijvende kabel vast. Trek met één hand in de richting tussen u en de voeding en loop weg van de reiniger. Naarmate u zich verder van de reiniger verwijdert, zal de drijvende kabel zichzelf ontwarren en rechtzetten.
Als uw product geen Ontwarring heeft, raadpleeg dan de Sectie Probleemoplossing met het label "Drijvende kabel is opgerold".

VERLENG DE LEVENSDUUR VAN UW REINIGER

Uw zwembadreiniger doet veel werk achter de schermen tijdens het seizoen. Om u te helpen het meeste uit uw product te halen, hebben we een aantal belangrijke tips opgesomd over hoe u de levensduur van uw zwembadreinigingsinvestering kunt verlengen. Zorg goed voor uw robot en hij zorgt goed voor u.

TIP #1: LAAT DE UNIT OF VOEDING NIET VALLEN!
Het laten vallen van uw reiniger of voeding veroorzaakt schade en uw robot zal niet goed werken.

TIP #2: REINIG DE FILTERZAKKEN!
Zorg ervoor dat u de filterzakken of -manden van uw robot reinigt! Het reinigen hiervan zorgt ervoor dat uw robot soepel en snel blijft werken, voorkomt verstoppingen en houdt het gerecirculeerde water kristalhelder! "Mijn robot pikt geen vuil op..." - Reinig. De. Filter.

TIP #3: ZWEMBADOVERDEKKING / VOORKOM KABELVERWARMING
Uw reiniger is uitgerust met een verstelbare pin- / asoptie. Stel deze na elke reinigingscyclus in de tegenovergestelde richting in. Dit zorgt ervoor dat uw reiniger alle delen van het zwembad bereikt en het helpt echt om kabelverwarring te voorkomen. "Mijn kabel raakt steeds in de war..." - Pas de pin- / asconfiguratie aan.

TIP #4: GEEF HET EEN SPOELBEURT
Verwijder na gebruik uw Aquabot uit het zwembad en spoel de buiten- EN binnenkant grondig af. Dit helpt de levensduur van het product te verlengen door al het zwembadwater dat waarschijnlijk chloor bevat, af te spoelen. Spoel ook de interne componenten af.
Opmerking: Het wordt aanbevolen om de reiniger na elke cyclus 20 minuten in het zwembad te laten staan om de motor goed te laten afkoelen.

TIP #5: OPSLAG WANNEER NIET IN GEBRUIK
Laat uw reiniger NIET in het zwembad liggen wanneer deze niet in gebruik is! Bewaar hem en de voeding op een droge / schaduwrijke plaats. Het oprollen van de drijvende kabel onder de reiniger helpt de integriteit van de kabel te behouden. Een schaduwrijke plek voorkomt langdurige blootstelling aan de hete zomerhitte. Het verwijderen van de reiniger uit het water voorkomt overmatige blootstelling aan zwembadwater tijdens het zwemseizoen. Zelfs walvissen komen af en toe naar boven om adem te halen, dus ook uw zwembadreiniger. Als u uw reiniger in een doos opbergt, zorg er dan voor dat de reiniger droog is.
Tijdens de wintermaanden is het belangrijk om ervoor te zorgen dat uw reiniger volledig droog is en wordt bewaard bij de juiste opslagtemperaturen tussen 10ºC – 40ºC (50ºF – 104ºF). Dit houdt de motoren, kunststoffen en afdichtingen beschermd.

PROBLEEMOPLOSSING

BEWEEGT LANGZAAM OF LIJKT NIET TE STOFZUIGEN

• De oplossing is ervoor te zorgen dat de filterzak schoon is.
• Controleer of de zuigpoorten niet verstopt of geblokkeerd zijn.

ALLE LED-LAMPJES KNIPPEREN OP DE VOEDING

• Controleer of het apparaat geen water meer heeft.
• Controleer of de filterzak vastzit in het motorbeschermingsscherm.
• Controleer of de propeller vastzit.
• Om opnieuw te starten, drukt u eenmaal op de aan/uit-knop ("power button" (aan/uit-knop)). Het reinigingsprogramma wordt hervat waar het was gebleven.

DE DRIJVENDE KABEL IS OPGEKRULD

• Wijzig de asconfiguratie. Het apparaat draait waarschijnlijk te scherp of te veel cycli in dezelfde richting.
• Gebruik de Detangler om de kabel recht te trekken (bepaalde modellen).
• Laat de verwarde kabel plat in de zon liggen; dit maakt hem flexibeler en gemakkelijker recht te trekken.
• Plaats nooit meer kabel in het zwembad dan nodig is om naar de andere kant te komen. (TIP: Markeer de kabel met zwarte elektrische tape op de juiste lengte)

HET APPARAAT ZUIGT GEEN VUIL OP

• Controleer of u het apparaat correct hebt ingesteld en of de voeding AAN staat ("ON" (AAN)).
• Controleer of de propeller vastzit.
• Pas de zuigpoorten aan de onderkant van het apparaat aan.
• Zorg ervoor dat de filterzak schoon is.

HET APPARAAT ZIT VAST IN HET MIDDEN VAN HET ZWEMBAD, MAAR HET APPARAAT POMPT NOG STEEDS WATER UIT

• Controleer of er niets de reiniger blokkeert of dat de reiniger niet vastzit aan losse voorwerpen in het zwembad.
• De zuigpoorten staan ​​veel te laag ten opzichte van de zwembadbodem. Pas indien nodig aan.

HET APPARAAT LIJKT IN HETZELFDE GEBIED VAN HET ZWEMBAD TE BEWEGEN EN REINIGT GEEN ANDERE GEBIEDEN

• Wijzig de asconfiguratie door de pinconfiguratie aan te passen. Dit helpt de reiniger in een andere richting te bewegen om schoon te maken.
• Start uw reiniger altijd in het ondiepe gedeelte van uw zwembad.
• Selecteer de juiste instelling voor de voeding, of het nu een groot of klein zwembad is (bepaalde modellen).

HET APPARAAT DEKT NIET HET HELE ZWEMBAD

• Controleer of de filterzak grondig schoon is.
• Pas de timingcyclus op de voeding aan (bepaalde modellen).
• Controleer of het asgebied niet geblokkeerd is.
• Controleer en wijzig uw pinconfiguratie.

Voor eventuele aanvullende vragen of opmerkingen kunt u bellen met 1-800-221-1750

280 Grove Avenue
Cedar Grove, NJ 07009
1-800-221-1750
www.aquaproducts.com
