Inleiding

De SE-02 is een volledig analoge drie-VCO-synthesizermodule.
Ondanks zijn compacte behuizing is het een volwaardige analoge synthesizer waarmee je kunt genieten van het ontwerpen van je eigen geluiden.

De SE-02 gebruiken in combinatie met het DK-01 Boutique Dock (afzonderlijk verkrijgbaar)
Raadpleeg de gebruikershandleiding van de DK-01 voor installatie/verwijdering/hoekaanpassing.

De SE-02 gebruiken in combinatie met de K-25m Keyboard Unit (afzonderlijk verkrijgbaar)
Raadpleeg de gebruikershandleiding van de K-25m voor installatie/verwijdering/hoekaanpassing.
* Wees voorzichtig bij het omdraaien van het apparaat om te voorkomen dat de knoppen en draaiknoppen beschadigd raken. Behandel het apparaat ook voorzichtig en laat het niet vallen.

De SE-02 bespelen via MIDI of USB
Je kunt de SE-02 ook bespelen via MIDI of USB. Raadpleeg "Je apparatuur aansluiten" voor meer informatie.

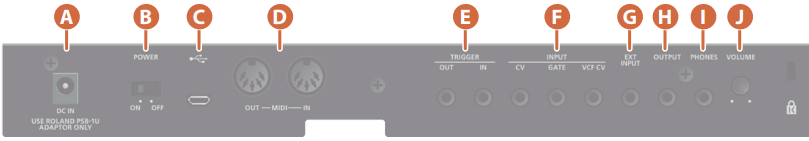

Je apparatuur aansluiten

* Om storingen en defecten aan de apparatuur te voorkomen, moet je altijd het volume verlagen en alle apparaten uitschakelen voordat je aansluitingen maakt.

DC IN jack
Sluit hier de meegeleverde AC-adapter aan.

* Plaats de AC-adapter zo dat de kant met de indicator (zie afbeelding) naar boven wijst en de kant met tekstuele informatie naar beneden. De indicator gaat branden wanneer je de AC-adapter in een stopcontact steekt.

[POWER]-schakelaar
Hiermee schakel je de stroom in/uit.

Micro USB ()-poort
Gebruik een in de handel verkrijgbare USB 2.0-kabel (A-microB) om deze poort op je computer aan te sluiten.

Je moet het USB-stuurprogramma installeren wanneer je de SE-02 op je computer aansluit. Download het USB-stuurprogramma van de Roland-website. Raadpleeg Readme.htm, dat is opgenomen in de download, voor meer informatie.
https://www.roland.com/support/

* Gebruik geen micro-USB-kabel die alleen is ontworpen voor het opladen van een apparaat. Oplaadkabels kunnen geen gegevens verzenden.

MIDI-connectoren
Je kunt de SE-02 bespelen door een MIDI-apparaat aan te sluiten via een in de handel verkrijgbare MIDI-kabel.

TRIGGER-jacks *1

OUT	Geeft een triggersignaal uit op de afspeeltiming van elke stap van de stepsequencer.
IN	Als dit is aangesloten op een ritmemachine enz. die is uitgerust met een trigger-out-jack, en de Sync-instelling (setup-parameter) van de stepsequencer/songmodus is ingesteld op "trg", zullen triggersignalen van het externe apparaat de stappen van de stepsequencer van de SE-02 vooruit zetten. Raadpleeg "Setup-parameterinstellingen (SETUP)".

INPUT-jacks *1

CV	Voert een toonhoogte van een extern apparaat in. Deze jack ondersteunt OCT/V (Hz/V wordt niet ondersteund).
GATE	Voert note-on/off in van een extern apparaat.
VCF CV	Regelt de filter cutoff-frequentie van een extern apparaat.

*1 Gebruik een mini-plugkabel (mono) om deze aansluitingen te maken. De aansluitingen werken niet correct als een stereo mini-plugkabel wordt gebruikt.

EXT INPUT-jack
Dit is een audio-ingang. Je kunt deze gebruiken om filter of delay toe te passen op de audio van een aangesloten apparaat.

OUTPUT-jack
Sluit deze jack aan op je versterker of monitorluidsprekers.

PHONES-jack
Sluit hier een hoofdtelefoon aan.

[VOLUME]-knop
Past het volume aan.

De stroom in-/uitschakelen

* Voordat je het apparaat in-/uitschakelt, moet je altijd het volume lager zetten. Zelfs met het volume laag, kun je wat geluid horen bij het in-/uitschakelen van het apparaat. Dit is echter normaal en duidt niet op een storing.

Bij het opstarten	Schakel de stroom in de volgorde van de SE-02 eerst in en vervolgens de aangesloten apparatuur.
Bij het uitschakelen	Schakel eerst de aangesloten apparatuur uit en vervolgens de SE-02.

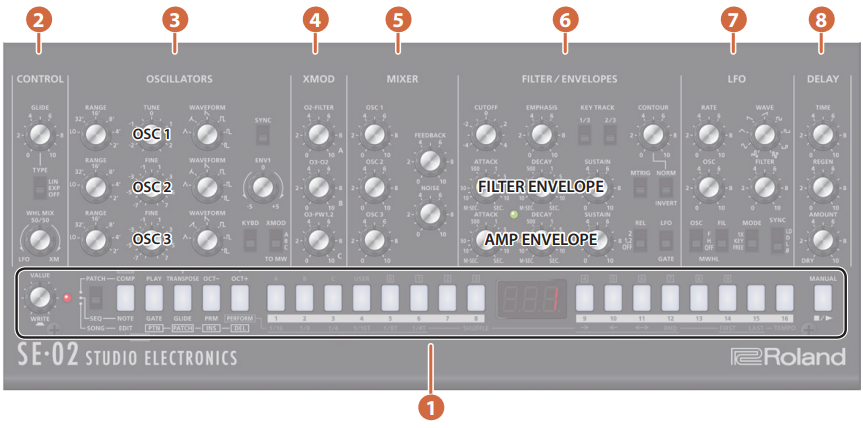

Paneelbeschrijvingen

Algemene sectie

Controller	Uitleg
[VALUE] draaiknop	Bewerkt een waarde. Druk op deze draaiknop om toegang te krijgen tot de Write (schrijven) bewerking.
Tempo LED	Knippert synchroon met het tempo van de sequencer.
Mode select switch	Schakelt tussen patch mode, step sequencer mode en song mode.
Function select buttons	Selecteer of specificeer functies. De beschikbare functies verschillen afhankelijk van de modus.
[1]–[16] buttons	Gebruik deze knoppen om patches, patronen of songs op te roepen, of om instellingen te bewerken.
Display	Toont de waarde van een instelling.
[MANUAL] button	Zorgt ervoor dat het geluid de huidige instellingen van de knoppen en schakelaars weergeeft. In step sequencer mode of song mode functioneert dit als de [] knop om het patroon of nummer te starten/stoppen.

CONTROL sectie

Hier kun je performance-effecten aanpassen.

Controller	Uitleg
[GLIDE] draaiknop	Past de tijd van het glide-effect aan (dat een vloeiende overgang creëert tussen twee toonhoogtes). Naarmate je de knop naar rechts draait, duurt de overgang naar de volgende noot langer.
[TYPE] schakelaar	Selecteert de curve van het glide-effect.
	LIN: Lineaire verandering, EXP: Exponentiële (natuurlijke) verandering, OFF: Glide-effect is uitgeschakeld
[WHL MIX] draaiknop	Bij gebruik van XM (kruismodulatie) of de LFO om modulatie toe te passen, past dit de mixverhouding tussen XM en LFO aan. Als je een MIDI-keyboard op de SE-02 aansluit en het modulatie-wiel bedient, wordt modulatie toegepast op basis van de instelling van de [WHL MIX] draaiknop.

OSCILLATORS sectie

Hier kun je de golfvorm selecteren die het karakter van het geluid bepaalt en de toonhoogte specificeren. De SE-02 heeft drie oscillatoren (OSC 1–3).

Controller	Uitleg
[RANGE] draaiknop	Schakelt de toonhoogte van elke oscillator (OSC 1–3) in octaaf-eenheden. Kies uit vijf octaven in het bereik 2'–32'. Als dit is ingesteld op "LO", genereert de oscillator een ultralage toonhoogte. Je kunt dit gebruiken om modulatie toe te passen of voor een ander doel.
[TUNE] draaiknop	Dit is de master tune instelling die gemeenschappelijk is voor OSC 1–3.
[FINE] draaiknop	Deze draaiknop is bedoeld voor OSC 2 en 3. Het past de tuning van die oscillatoren aan als een verschil ten opzichte van OSC 1. Je kunt het geluid rijker maken door de toonhoogte van oscillatoren enigszins te ontstemmen, of je kunt een akkoord creëren door oscillatoren op een specifiek muzikaal interval te ontstemmen.
[WAVEFORM] draaiknop	Selecteert de golfvorm van elke oscillator. De geselecteerde golfvorm bepaalt het tonale karakter van elke oscillator.
	: triangle wave (driehoeks golf), : a waveform that combines triangle and sawtooth waves (een golfvorm die driehoeks- en zaagtandgolven combineert) (alleen OSC 1 en 2), : reverse sawtooth wave (omgekeerde zaagtandgolf) (alleen OSC 3), : sawtooth wave (zaagtandgolf), : pulse wave 1 (puls golf 1) (blokgolf), : pulse wave 2 (puls golf 2) (blokgolf met bredere pulsbreedte), : pulse wave 3 (puls golf 3) (blokgolf met smallere pulsbreedte)
[SYNC] schakelaar	Schakelt oscillator sync aan/uit. Als oscillator sync is ingeschakeld, wordt OSC 2 geforceerd teruggebracht naar het begin van zijn cyclus in synchronisatie met de cyclus van OSC 1, waardoor een complexe golfvorm wordt gegenereerd.
[ENV1] draaiknop	Gebruikt de filter envelope om modulatie toe te passen op OSC 2. Het draaien van de knop in de negatieve richting keert de polariteit van de envelope om.
[KYBD] schakelaar	Specificeert of OSC 3 wordt bestuurd door het keyboard. Als dit is uitgeschakeld, wordt de besturing vanaf het keyboard losgekoppeld en functioneert OSC 3 als een onafhankelijke oscillator.
[XMOD TO MW] schakelaar	Selecteert de modulator die is toegewezen aan de XM (kruismodulatie) van de [WHL MIX] draaiknop.
	A: [O2-FILTER] draaiknop, B: [O3-O2] draaiknop, C: [O3-PW1,2] draaiknop

XMOD sectie

Hier kun je specificeren hoe kruismodulatie (frequentiemodulatie) wordt toegepast.

Controller	Uitleg
[O2-FILTER] draaiknop	Laat OSC 2 de filter cutoff frequentie moduleren.
[O3-O2] draaiknop	Laat OSC 3 de OSC 2 golfvorm moduleren.
[O3-PW1,2] draaiknop	Laat OSC 3 de pulsbreedte van OSC 1 en 2 moduleren. * Als een andere golfvorm dan pulse wave (puls golf) is geselecteerd, wordt geen modulatie toegepast.

MIXER sectie

Hier kun je het volume van OSC 1–3 en ruis aanpassen.

Controller	Uitleg
[OSC 1]–[OSC 3] draaiknop	Past het output niveau van elke oscillator aan.
[FEEDBACK] draaiknop	Past de hoeveelheid van de SE-02 output (behalve voor DELAY) aan die wordt teruggestuurd naar de input van het FILTER.
[NOISE] draaiknop	Past het volume van ruis (witte ruis) aan.

Sectie FILTER/ENVELOPES

Deze instellingen bepalen de helderheid en dikte van het geluid. Hier kunt u ook de tijdsafhankelijke verandering (filterenvelop) voor het filter en de tijdsafhankelijke verandering (amp-envelop) voor het volume specificeren.

Controller	Uitleg
[CUTOFF]-knop	Past de cutoff-frequentie van het filter aan.
[EMPHASIS]-knop	Versterkt het gebied nabij de cutoff-frequentie van het filter. Hogere waarden produceren meer versterking, waardoor een uitgesproken "synthesizer-achtig" karakter ontstaat.
KEY TRACK [1/3], [2/3] schakelaars	Specificeer hoe de cutoff-frequentie van het filter verandert als reactie op de toonhoogte die op het keyboard wordt gespeeld.
	[1/3]: De cutoff-frequentie van het filter verandert met 1/3 van de toonhoogteverandering. [2/3]: De cutoff-frequentie van het filter verandert met 2/3 van de toonhoogteverandering. Als beide schakelaars aan staan, verandert de cutoff-frequentie van het filter met dezelfde hoeveelheid als de verandering in keyboardtoonhoogte.
[CONTOUR]-knop	Past de diepte van de verandering aan die wordt geproduceerd door de gespecificeerde envelopinstellingen.
[MTRIG]-schakelaar	Als dit aan staat, herstart de filterenvelop telkens wanneer u een toets indrukt.
[NORM/INVERT]-schakelaar	Specificeert de polariteit van de envelop die wordt bestuurd door de [CONTOUR]-knop. Als dit is ingesteld op "INVERT" (omkeren), wordt de polariteit omgekeerd.
FILTER ENVELOPE
[ATTACK]-knop	Specificeert de tijd (attack time) vanaf het moment dat de toets wordt ingedrukt totdat de cutoff-frequentie het maximale niveau bereikt.
[DECAY]-knop	Specificeert de tijd (decay time) vanaf het moment dat de cutoff-frequentie het maximale niveau bereikt totdat deze daalt tot het sustainniveau.
[SUSTAIN]-knop	Specificeert het niveau (sustain level) dat wordt vastgehouden nadat de attack time en decay time zijn verstreken totdat de toets wordt losgelaten.
AMP ENVELOPE
[ATTACK]-knop	Specificeert de tijd (attack time) vanaf het moment dat de toets wordt ingedrukt totdat het volume het maximale niveau bereikt.
[DECAY]-knop	Specificeert de tijd (decay time) vanaf het moment dat het volume het maximale niveau bereikt totdat het daalt tot het sustainniveau.
[SUSTAIN]-knop	Specificeert het volume (sustain level) dat wordt vastgehouden nadat de attack time en decay time zijn verstreken totdat de toets wordt losgelaten.
Gate LED	Brandt terwijl een noot klinkt.
[REL]-schakelaar	Specificeert of de instelling van de amp-envelop [DECAY]-knop wordt toegepast op de release time (de tijd vanaf het moment dat de toets wordt losgelaten totdat het volume daalt tot nul).
	1, 2: Toegepast op zowel de filter- als de amp-envelop.
	2: Alleen toegepast op de amp-envelop.
[LFO/GATE]-schakelaar	Specificeert het signaal dat de amp-envelop regelt.
	LFO: De LFO regelt de amp-envelop.
	GATE: De noot of Gate regelt de amp-envelop.

Sectie LFO

Hier kunt u cyclische verandering (modulatie) in het geluid creëren door vibrato (toonhoogtemodulatie) of tremolo (volumemodulatie) toe te passen.

Controller	Uitleg
[RATE]-knop	Past de LFO-frequentie aan.
[WAVE]-knop	Selecteert de LFO-golfvormen.
	: Sample and Hold (Sample and Hold), : Sinusgolf (Sinusgolf), : Driehoeksgolf (Driehoeksgolf), : Zaagtandgolf (Zaagtandgolf), : Omgekeerde zaagtandgolf (Omgekeerde zaagtandgolf), : Blokgolf 1 (Blokgolf 1), : Blokgolf 2 (Blokgolf 2), : Blokgolf 3 (Blokgolf 3), : Willekeurige golf (Willekeurige golf)
	[OSC]-knop	Past de diepte aan waarmee de LFO de oscillator beïnvloedt.
	[FILTER]-knop	Past de diepte aan waarmee de LFO het filter beïnvloedt.
[MWHL]-schakelaar	Selecteert de modulator die is toegewezen aan de LFO van de [WHL MIX]-knop, en specificeert de diepte van het effect.
	F: Het effect wordt sterk toegepast. H: Het effect wordt zwak toegepast. OFF: Er wordt geen effect toegepast.
[MODE]-schakelaar	Specificeert de werkingsmodus van de LFO.
	1X: De LFO wordt slechts één keer toegepast. KEY: De LFO start bij note-on. FREE: De LFO wordt altijd toegepast.
[SYNC]-schakelaar	Selecteert of LFO en DELAY zijn gesynchroniseerd met de MIDI-klok.
	Ø: Niet gesynchroniseerd.
	L: Alleen de LFO is gesynchroniseerd met de MIDI-klok.
	D: Alleen de DELAY is gesynchroniseerd met de MIDI-klok.
	LD: Zowel LFO als DELAY zijn gesynchroniseerd met de MIDI-klok.

DELAY-sectie

Past de diepte van de vertraging aan.

Controller	Uitleg
[TIME] knop	Past de vertragingstijd aan.
[REGEN] knop	Specificeert het aantal keren dat de vertraging wordt herhaald.
[AMOUNT] knop	Past het volume van het vertragingsgeluid aan. Met de "DRY" (Droog) instelling wordt alleen het niet-vertrage geluid uitgevoerd via OUTPUT.

Patchmodus gebruiken

1. Zet de moduskeuzeschakelaar op "PATCH".

* Om de bewerkte instellingen op te slaan, voert u de Patch Write-bewerking uit.

Een patch selecteren

Wat zijn patches en banken?
U kunt 384 vooraf ingestelde patches oproepen (128 patches x banken A–C) en 128 gebruikerspatches (128 patches x de USER-bank).

1. Zorg dat de [COMP]-knop en de [PLAY]-knop donker worden.
2. Druk op een van de knoppen [A]–[C] of [USER] om een bank te selecteren.
3. Gebruik de knoppen om een nummer (1–128) in te voeren, of gebruik de [VALUE]-knop om een nummer te selecteren.

Het display toont het patchnummer.

Het geluid afspelen van de huidige knop-/schakelaarinstellingen (MANUAL)

1. Druk op de [MANUAL]-knop
   De SE-02 staat in de handmatige modus; het geluid weerspiegelt de huidige instellingen van de knoppen en schakelaars. Het display geeft "- - -" aan.
2. Om terug te keren naar de patchselectie, drukt u op een van de knoppen [A]–[C] of [USER].

Patches vergelijken (COMP)

U kunt de momenteel bewerkte patch als volgt vergelijken met een opgeslagen patch.
* Deze functie kan niet worden gebruikt in de handmatige modus.

1. Druk op de [COMP]-knop.

Elke keer dat u op de knop drukt, schakelt u tussen de opgeslagen patch (knop brandt) en de momenteel bewerkte patch (knop brandt niet).
Als er verschillen zijn tussen de momenteel bewerkte patch en de opgeslagen patch, verschijnt er een punt in het display en knippert de volledige inhoud van het display.

De knoppen als keyboard gebruiken (PLAY)

U kunt de knoppen [5]–[16] als keyboard van één octaaf gebruiken om het geluid af te spelen.

1. Druk op de [PLAY]-knop.
   De knoppen [5]–[16] branden.
2. Druk op de knoppen [5]–[16] om af te spelen.

Het toonhoogtebereik verschuiven in stappen van één octaaf (OCT+, OCT–)

U kunt de toonhoogte verschuiven in stappen van één octaaf in een bereik van ±3 octaven.

1. Druk op de [OCT+]-knop of de [OCT–]-knop.

Bij één octaaf brandt de knop; bij twee octaven knippert de knop langzaam; bij drie octaven knippert de knop snel.

De toonhoogte transponeren (TRANSPOSE)

U kunt de toonhoogte transponeren in stappen van een halve toon in een bereik van ±1 octaven.

1. Houd de [TRANSPOSE]-knop ingedrukt en druk op de [OCT+]-knop of de [OCT–]-knop.
   Het display geeft de transpositiewaarde aan.
   • U kunt deze waarde ook wijzigen door de [TRANSPOSE]-knop ingedrukt te houden en aan de [VALUE]-knop te draaien.
2. Druk op de [TRANSPOSE]-knop om de transpositie in/uit te schakelen.

Setup parameterinstellingen (PATCH SETUP)

1. Druk op de [COMP]-knop en de [PLAY]-knop zodat ze oplichten.
2. Gebruik de knoppen [1]–[6] om een parameter te selecteren en gebruik de [VALUE]-knop om de waarde van de parameter te bewerken.

Het display geeft de waarde aan.

Knop	Parameter	Waarde
[1]	Pitchbendbereik (stappen van een halve toon)	0–24
[2]	Diepte waarmee het modulatiewiel CC regelt	0–127
[3]	Diepte waarmee aftertouch de LFO regelt	0–127
[4]	Diepte waarmee aftertouch de cutoff-frequentie regelt	0–127
[5]	Diepte van het effect van de [CONTOUR]-knop	0–127
[6]	Patchvolume	0–127

3. Om de bewerkte instellingen op te slaan, voert u de Patch Write-bewerking uit.

Een patch opslaan (Patch Write)

Als u de instellingen hebt bewerkt, gaan uw bewerkingen verloren wanneer u de stroom uitschakelt of een andere patch selecteert. Als u de aangebrachte wijzigingen wilt behouden, gebruikt u de Write-bewerking om ze naar een gebruikerspatch te schrijven.

1. Druk op de [VALUE]-knop om de Write-modus te openen.
   Het huidige patchnummer knippert.
2. Selecteer de gebruikerspatch van de schrijfbestemming.
   Het display geeft het geselecteerde patchnummer aan.
3. Druk op de [VALUE]-knop.
   Er verschijnt een bevestigingsbericht in het display.
   * Als u wilt annuleren, drukt u op de [EXIT]-knop.
4. Om de instellingen op te slaan, drukt u op de [VALUE]-knop.

Wanneer de instellingen zijn opgeslagen, keert u terug naar de staat van vóór het openen van de Write-modus.

De Step Sequencer-modus gebruiken

1. Zet de moduskiezerschakelaar op "SEQ."

* Om de bewerkte instellingen op te slaan, voert u de Pattern Write-bewerking uit.

Wat is een step sequencer?
Met de step sequencer kunt u een noot invoeren bij elk van maximaal 16 stappen en de noten afspelen als een loop. U kunt het aantal stappen wijzigen tussen 1 en 16. Er kunnen maximaal 128 patronen worden opgeslagen.

Stapknop [1]–[16]
In de step sequencer-modus worden de knoppen [1]–[16] "stapknoppen" genoemd.

Patronen selecteren/afspelen

1. Zorg ervoor dat de functieselectieknoppen ([NOTE]–[PERFORM]) allemaal donker zijn.
2. Gebruik de -knoppen om een patroonnummer (1–128) in te voeren, of gebruik de [VALUE]-knop om een patroonnummer te selecteren.
   Het display toont het patroonnummer.
3. Druk op de [ ]-knop om het patroon af te spelen.
   Elke keer dat u op de knop drukt, wordt het patroon afgespeeld of gestopt. U kunt ook het volgende patroon selecteren terwijl een patroon wordt afgespeeld. Wanneer het huidige patroon is afgelopen, begint het volgende patroon te spelen.

Noten invoeren (NOTE)

1. Druk op de [NOTE]-knop zodat deze oplicht.
2. Terwijl u de stapknop ingedrukt houdt waarop u een noot wilt invoeren, gebruikt u de [VALUE]-knop om het nootnummer te selecteren.
   Het display toont het nootnummer.
   • U kunt ook nootnummers selecteren door het stapnummer ingedrukt te houden en een toets te spelen.
   • Als u hetzelfde nootnummer bij meerdere stappen wilt invoeren, drukt u op de stapknoppen waarop u de noot wilt invoeren; houd vervolgens de [NOTE]-knop ingedrukt en draai aan de [VALUE]-knop.
   • Een brandende stapknop geeft note-on aan en een niet-brandende stapknop geeft note-off aan.

Gates invoeren (GATE)

1. Druk op de [GATE]-knop zodat deze oplicht.
2. Terwijl u de stapknop ingedrukt houdt waarop u een gate wilt invoeren, gebruikt u de [VALUE]-knop om de gate te selecteren (10–100).
   Het display geeft de waarde aan.
   • Als u dezelfde gate bij alle stappen wilt invoeren, drukt u op de stapknoppen waarop u de gate wilt invoeren; houd vervolgens de [GATE]-knop ingedrukt en draai aan de [VALUE]-knop.

Glide-instellingen (GLIDE)

1. Druk op de [GLIDE]-knop zodat deze oplicht.
2. Druk op de stapknoppen waarop u een glide-effect wilt toepassen, zodat ze oplichten. De toonhoogte verandert soepel van elke brandende stap naar de volgende stap.
   (Voorbeeld) Wanneer glide wordt toegepast op stappen 2–5, 7–8 en 11–16

Synth-parameterwaarden invoeren (PRM)

De waarden van synth-parameters die u wijzigt met behulp van de knoppen en schakelaars (secties 2 – 8 ) kunnen in elke stap worden opgeslagen.

1. Druk op de [PRM]-knop zodat deze oplicht.
2. Terwijl u de stapknop ingedrukt houdt waarop u een parameterwaarde wilt invoeren, bedient u de knop of schakelaar.
   Het display geeft de synth-parameterwaarde aan.
   • Als u op een stapknop drukt terwijl u de [PRM]-knop ingedrukt houdt, worden de parameterwaarden van de knop waarop u hebt gedrukt gewist.
   • Als u alle parameterwaarden wilt wissen, houdt u de [PRM]-knop ingedrukt en draait u aan de [VALUE]-knop. Het display geeft "OFF" aan en alle waarden worden gewist.
   • Een brandende stapknop geeft PRM aan en een niet-brandende stapknop geeft PRM uit aan.

Prestatie-instellingen (PERFORM)

1. Druk op de [PERFORM]-knop zodat deze oplicht.
2. Druk op een stapknop om een prestatie-instelling te selecteren.
3. Als u op stapknop [8] of [14]–[16] hebt gedrukt, gebruikt u de [VALUE]-knop om de waarde op te geven.

Knop	Parameter	Waarde	Uitleg
[1]–[6]	SCALE	Specificeert de nootlengte (schaal) van één stap. 1/16 (zestiende noot), 1/8 (achtste noot), 1/4 (kwartnoot), 1/16T (zestiende-noottriool), 1/8T (achtste-noottriool), 1/4T (kwartnoottriool)
[8]	SHUFFLE	-50–50 Past de timing van de noten aan voor even genummerde stappen.
[9]–[12]	DIRECTION	Specificeert hoe de step sequencer speelt.
			Speelt vooruit vanaf de eerste stap.
			Speelt achteruit vanaf de laatste stap.
			Speelt vooruit vanaf de eerste stap en speelt vervolgens achteruit vanaf de laatste stap.
		RND	Speelt stappen willekeurig af.
[14]	FIRST STEP	1–16	Specificeert de stap die als eerste wordt afgespeeld.
[15]	LAST STEP		Specificeert de stap die als laatste wordt afgespeeld.
[16]	TEMPO	40–300	Specificeert het afspeeltempo van het patroon wanneer Sync (setup-parameter) is ingesteld op ""

Setup-parameterinstellingen (SEQ SETUP)

1. Druk op de [NOTE]-knop en de [GATE]-knop zodat ze oplichten.
2. Gebruik de knoppen [1]–[3] om een parameter te selecteren en gebruik de [VALUE]-knop om de waarde van de parameter te bewerken.

Het display geeft de waarde aan.

Knop	Parameter	Waarde/Uitleg
[1]	Destination	Specificeert de uitvoerbestemming van de step sequencer. : Intern, : Extern apparaat, : Zowel intern als extern apparaat
[2]	Sync	Specificeert de klok waarmee de step sequencer wordt gesynchroniseerd. : Intern, : MIDI IN, : USB MIDI, : TRIGGER IN
[3]	Key Trigger	Specificeert of de step sequencer wordt bediend door key trigger. : Niet bediend, : Bediening, : Bediening volgens de transpose-instelling.

3. Om de bewerkte instellingen op te slaan, voert u de Pattern Write-bewerking uit.

Een patroon opslaan (Pattern Write)

Als u de instellingen hebt bewerkt, gaan uw bewerkingen verloren wanneer u de stroom uitschakelt of een ander patroon selecteert. Als u de wijzigingen die u hebt aangebracht wilt behouden, voert u de Write-bewerking uit.
* Het patroon wordt samen met het geselecteerde geluid (patch) opgeslagen.

1. Druk op de [VALUE]-knop om de Write-modus te openen.
   Het huidige patroonnummer knippert.
2. Gebruik de-knoppen om het patroon van de schrijfbestemming te selecteren.
3. Druk op de [VALUE]-knop.
   Er verschijnt een bevestigingsbericht in het display. Als u wilt annuleren, drukt u op de [EXIT]-knop.
4. Om de instellingen op te slaan, drukt u op de [VALUE]-knop.
   Wanneer de instellingen zijn opgeslagen, keert u terug naar de staat voordat u de Write-modus opende.

Songmodus gebruiken

1. Zet de keuzeschakelaar op "SONG".

* Voer de Song Write-bewerking uit om de bewerkte instellingen op te slaan.

Wat is een song?
Een song bestaat uit 1-16 (maximaal) onderdelen.
Voor elk onderdeel kun je een patroon, het aantal keren dat het patroon wordt herhaald, en het geluid (patch) specificeren dat tijdens het afspelen wordt gebruikt.
Er kunnen maximaal 16 songs worden opgeslagen.

Songs selecteren/afspelen

1. Zorg ervoor dat de functieselectieknoppen ([EDIT]-[DEL]) allemaal donker zijn.
2. Gebruik de knoppen [1]-[16] om een song te selecteren. De knop die je indrukt, licht op.
3. Druk op de knop [] om de song af te spelen.
   Elke keer dat je op de knop drukt, wordt de song afgespeeld of gestopt. Je kunt ook de volgende song selecteren terwijl een song wordt afgespeeld. Wanneer de huidige song is afgelopen, begint de volgende song te spelen.

Een song bewerken (EDIT)

1. Selecteer de song die je wilt bewerken.
2. druk op de knop [EDIT].
   De knop [EDIT] en de knop [PTN] lichten op.

Het patroon wijzigen

3. Gebruik de knop [VALUE] om het onderdeel te selecteren waarvan je het patroon wilt wijzigen.
4. Gebruik de knoppen om een patroonnummer (1-128) in te voeren.
   Het scherm toont het patroonnummer.
   • Door op de knop [INS] te drukken, wordt een leeg onderdeel ingevoegd op het geselecteerde onderdeel. (Een onderdeel kan niet worden ingevoegd als er al 16 onderdelen in gebruik zijn.)
   • Door op de knop [DEL] te drukken, wordt het geselecteerde onderdeel verwijderd; volgende onderdelen worden naar voren aangepast.
   • Druk op de knop [ ] om de song af te spelen/stoppen.

Het aantal herhalingen wijzigen

5. Druk op de knop [PTN] om deze te laten knipperen.
6. Gebruik de knop [VALUE] om het onderdeel te selecteren waarvan je het aantal patroonherhalingen wilt wijzigen.
7. Gebruik de knoppen om het aantal herhalingen (1-100) in te voeren.
   Het scherm geeft het aantal herhalingen aan.
   • Door op de knop [INS] te drukken, wordt een leeg onderdeel ingevoegd op het geselecteerde onderdeel. (Een onderdeel kan niet worden ingevoegd als er al 16 onderdelen in gebruik zijn.)
   • Door op de knop [DEL] te drukken, wordt het geselecteerde onderdeel verwijderd; volgende onderdelen worden naar voren aangepast.
   • Druk op de knop [ ] om de song af te spelen/stoppen.

De patch wijzigen

8. Druk op de knop [PATCH] om deze te laten oplichten.
9. Gebruik de knop [VALUE] om het onderdeel te selecteren waarvan je de patch wilt wijzigen.
10. Druk op een van de knoppen [A]-[C] of [USER] om een bank te selecteren.
11. Gebruik de knoppen om een nummer (1-128) in te voeren.
    Het scherm toont het patchnummer.
    • Je kunt ook op de knop [MANUAL] drukken en het geluid van de handmatige modus selecteren.
    • Door op de knop [INS] te drukken, wordt een leeg onderdeel ingevoegd op het geselecteerde onderdeel. (Een onderdeel kan niet worden ingevoegd als er al 16 onderdelen in gebruik zijn.)
    • Door op de knop [DEL] te drukken, wordt het geselecteerde onderdeel verwijderd; volgende onderdelen worden naar voren aangepast.
12. Druk indien nodig op de knop [PTN] om terug te keren naar stap 3 en herhaal de stappen 3-11.
13. Om de instellingen die je hebt bewerkt op te slaan, voer je de Song Write-bewerking uit.

Parameterinstellingen instellen (SONG SETUP)

1. Druk op de knop [EDIT] en de knop [PTN] om ze te laten oplichten.
2. Gebruik de knoppen [1]-[4] om een parameter te selecteren en gebruik de knop [VALUE] om de waarde van de parameter te bewerken.
   Het scherm geeft de waarde aan.

Knop	Parameter	Waarde/Uitleg
[1]	Bestemming	Specificeert de uitvoerbestemming van de song. : Intern, : Extern apparaat, : Zowel intern als extern apparaat
[2]	Sync	Specificeert de klok waarmee de song is gesynchroniseerd. : Intern, : MIDI IN,: USB MIDI, : TRIGGER IN
[3]	Tempo	Specificeert het afspeeltempo van de song wanneer Sync is ingesteld op "." 40-300
[4]	Key Trigger	Specificeert of de song wordt bestuurd door key trigger. : Niet bestuurd, : Bestuurd, : Bestuurd volgens de transpositie-instelling.

3. Voer de Song Write-bewerking uit om de bewerkte instellingen op te slaan.

Een song opslaan (Song Write)

Als je de instellingen hebt bewerkt, gaan je bewerkingen verloren wanneer je de stroom uitschakelt of een andere song selecteert. Als je de wijzigingen die je hebt aangebracht wilt behouden, voer je de Write-bewerking uit.

1. Druk op de knop [VALUE] om naar de Write-modus te gaan.
   Het huidige songnummer knippert.
2. Gebruik de knoppen [1]-[16] om de song te selecteren waarnaar je wilt schrijven.
3. Druk op de knop [VALUE].
   Er verschijnt een bevestigingsbericht in het scherm. Als je wilt annuleren, druk je op de knop [EXIT].
4. Om de instellingen op te slaan, druk je op de knop [VALUE].
   Wanneer de instellingen zijn opgeslagen, keer je terug naar de status van vóór de toegang tot de Write-modus.

Systeeminstellingen (System Setup)

1. Terwijl je de knop [EXIT] ingedrukt houdt, schakel je de stroom in.
   De knop [16] knippert.
2. Gebruik de volgende knoppen om een parameter te selecteren en gebruik de knop [VALUE] om de waarde te specificeren. Het scherm geeft de waarde aan.
3. Druk op de knop [VALUE] om de instelling op te slaan.
4. Schakel de stroom uit en weer in.

Knop	Parameter	Waarde (Vet: standaard)	Uitleg
[1]	MIDI Ch	, ,	Specificeert het MIDI-zend-/ontvangstkanaal. Als dit is ingesteld op "", worden MIDI-berichten ontvangen ongeacht hun kanaal (berichten worden verzonden op kanaal 1).
[2]	Chain		Hoewel de SE-02 monofoon is, kun je de polyfonie verhogen door een MIDI-kabel te gebruiken om twee of meer SE-02-eenheden aan te sluiten en de Chain-modus in te schakelen.
[3]	Auto Off		De stroom wordt niet automatisch uitgeschakeld.
		30, 240 (min)	De stroom wordt uitgeschakeld wanneer de opgegeven tijd is verstreken. * Auto Off treedt niet op terwijl er een USB-verbinding is.
[4]	Saver Time	, 1, 3, 10 (min)	Specificeert de tijd totdat de LED DEMO wordt getoond.
[5]	CC Out	, , ,	Selecteert de uitvoerbestemming voor control changes. : Geen uitvoer, : Uitvoer alleen naar USB, : Uitvoer alleen naar MIDI, : Uitvoer naar USB en MIDI
[16]	Version	–	Geeft de huidige versie aan.

Terugkeren naar de fabrieksinstellingen (Factory Reset)

Hier lees je hoe je de SE-02 terugzet naar de fabrieksinstellingen.

1. Terwijl je de knop [1] ingedrukt houdt, schakel je de stroom in.
   Het scherm geeft "rst" aan.
   Als je het terugzetten naar de fabrieksinstellingen wilt annuleren, schakel je de stroom uit.
2. Druk op de knop [MANUAL] om het terugzetten naar de fabrieksinstellingen uit te voeren.
3. Wanneer het scherm "Fin" aangeeft, schakel je de SE-02 uit en weer in.

Gegevens back-up/terugzetten

Back-up

1. Terwijl je de knop [2] ingedrukt houdt, schakel je de stroom in.
   Alle knoppen knipperen groen.
2. Sluit je computer aan op de USB-poort van de SE-02 via een USB-kabel.
   Alle knoppen branden groen/oranje. Na een tijdje branden alle knoppen groen en verschijnt er een station met de naam "SE-02" op je computer.
3. Open het station "SE-02" op je computer.
   De back-upbestanden bevinden zich in de mappen "PATCH", "PATTERN" en "SONG" van het station "SE-02".
4. Kopieer de back-upbestanden naar je computer.
5. Nadat het kopiëren is voltooid, werp je het USB-station uit en koppel je de USB-kabel los. Alle knoppen knipperen groen.

Windows 10/8/7
Gebruik de methode die geschikt is voor het besturingssysteem van je computer om de bewerking "SE-02 uitwerpen" uit te voeren.

Mac OS
Sleep het pictogram "SE-02" naar het prullenbakpictogram in het Dock.

6. Schakel de SE-02 uit.

Terugzetten

1. Terwijl je de knop [3] ingedrukt houdt, schakel je de stroom in.
   Alle knoppen knipperen oranje.
2. Sluit je computer aan op de USB-poort van de SE-02 via een USB-kabel
   Alle knoppen branden oranje en er verschijnt een station met de naam "SE-02" op je computer.
3. Kopieer de back-upbestanden naar de mappen "PATCH", "PATTERN" en "SONG" van het station "SE-02".
4. Nadat het kopiëren is voltooid, werp je het USB-station uit en koppel je de USB-kabel los
   Alle knoppen branden oranje/rood.
5. Wanneer alle knoppen oranje knipperen, schakel je de stroom uit.

Belangrijkste specificaties

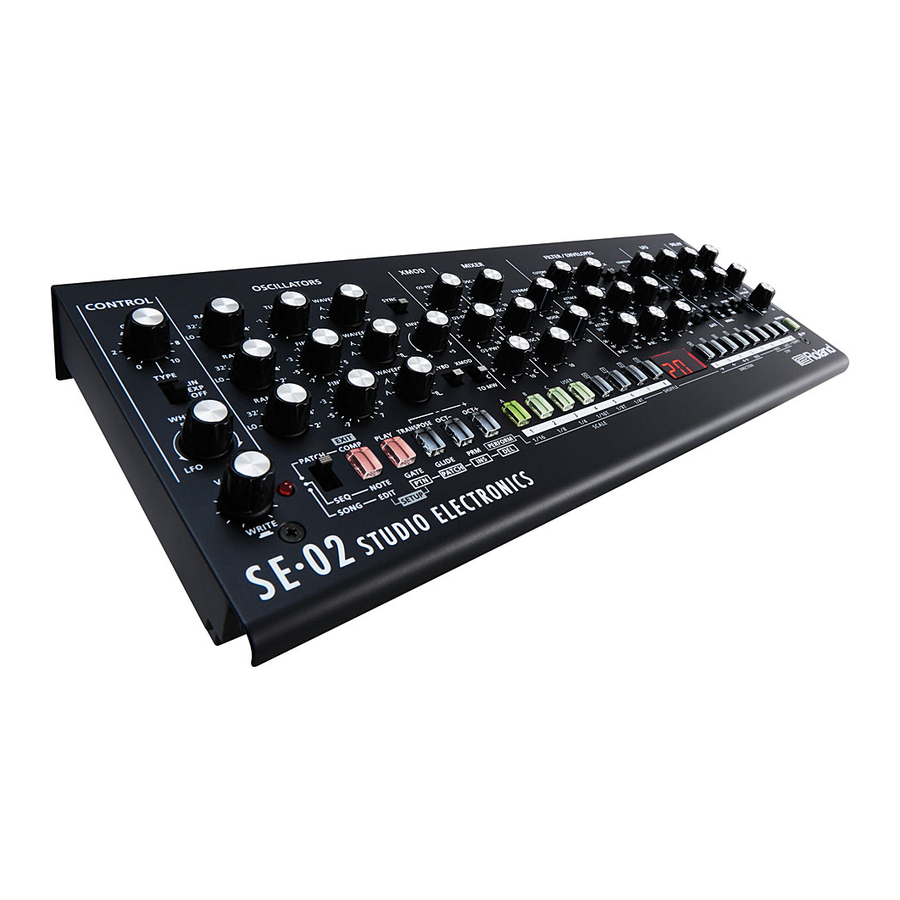

Roland SE-02: Geluidsmodule

Polyfonie	1 stem
Voeding	AC-adapter
Stroomverbruik	2 A
Afmetingen	300 (B) x 128 (D) x 46 (H) mm	11-13/16 (B) x 5-1/16 (D) x 1-13/16 (H) inches
Gewicht (exclusief AC-adapter)	950 g / 2 lbs 2 oz
Accessoires	AC-adapter, Gebruiksaanwijzing, Folder "USING THE UNIT SAFELY" (HET APPARAAT VEILIG GEBRUIKEN)
Opties (apart verkrijgbaar)	Keyboard Unit: K-25m Boutique Dock: DK-01

* Dit document beschrijft de specificaties van het product op het moment dat het document werd uitgegeven. Raadpleeg de Roland-website voor de meest recente informatie.

VEILIG GEBRUIK VAN HET APPARAAT

Betreffende de Auto Off-functie

De stroomtoevoer naar dit apparaat wordt automatisch uitgeschakeld na een bepaalde tijd waarin het niet is gebruikt voor het afspelen van muziek, of de knoppen of bedieningselementen niet zijn gebruikt (Auto Off-functie). Als u niet wilt dat de stroom automatisch wordt uitgeschakeld, schakelt u de Auto Off-functie uit.

• Alle instellingen die u aan het bewerken bent, gaan verloren wanneer de stroom wordt uitgeschakeld. Als u instellingen wilt bewaren, moet u deze van tevoren opslaan.
• Om de stroom te herstellen, schakelt u de stroom weer in.

Gebruik alleen de meegeleverde AC-adapter en de juiste spanning

Gebruik uitsluitend de AC-adapter die bij het apparaat is geleverd. Zorg er ook voor dat de lijnspanning op de installatielocatie overeenkomt met de ingangsspanning die op de behuizing van de AC-adapter is aangegeven. Andere AC-adapters kunnen een andere polariteit hebben of ontworpen zijn voor een andere spanning, waardoor het gebruik ervan kan leiden tot schade, storingen of elektrische schokken.

Gebruik alleen het meegeleverde netsnoer

Gebruik uitsluitend het meegeleverde netsnoer. Het meegeleverde netsnoer mag ook niet met een ander apparaat worden gebruikt.

Let op dat u uw vingers niet beknelt

Wanneer u de geluidsmodule hanteert tijdens het aanpassen van de hoek of tijdens de installatie, moet u ervoor zorgen dat u uw vingers, enz. niet beknelt. Een volwassene moet altijd de leiding hebben over het hanteren van deze items.

BELANGRIJKE OPMERKINGEN

Plaatsing

• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u het apparaat plaatst, kunnen de rubberen voetjes ervan het oppervlak verkleuren of beschadigen.

Reparaties en gegevens

• Voordat u het apparaat opstuurt voor reparatie, moet u een back-up maken van de gegevens die erin zijn opgeslagen; of u kunt de benodigde informatie opschrijven. Hoewel we ons uiterste best zullen doen om de gegevens die in uw apparaat zijn opgeslagen te bewaren wanneer we reparaties uitvoeren, kan het in sommige gevallen, zoals wanneer het geheugengedeelte fysiek beschadigd is, onmogelijk zijn om de opgeslagen inhoud te herstellen. Roland aanvaardt geen aansprakelijkheid met betrekking tot het herstel van opgeslagen inhoud die verloren is gegaan.

Aanvullende voorzorgsmaatregelen

• Alle gegevens die in het apparaat zijn opgeslagen, kunnen verloren gaan als gevolg van een defect aan de apparatuur, onjuiste bediening, enz. Om uzelf te beschermen tegen het onherstelbare verlies van gegevens, probeert u er een gewoonte van te maken om regelmatig back-ups te maken van de gegevens die u in het apparaat hebt opgeslagen.
• Roland aanvaardt geen aansprakelijkheid met betrekking tot het herstel van opgeslagen inhoud die verloren is gegaan.
• Gebruik geen aansluitkabels die een ingebouwde weerstand bevatten.

Intellectueel eigendomsrecht

• Het is wettelijk verboden om een audio-opname, video-opname, kopie of herziening van het auteursrechtelijk beschermde werk van een derde partij (muziekwerk, videowerk, uitzending, live-uitvoering of ander werk) geheel of gedeeltelijk te maken en te distribueren, verkopen, verhuren, uitvoeren of uit te zenden zonder toestemming van de auteursrechthebbende.
• Gebruik dit product niet voor doeleinden die inbreuk kunnen maken op een auteursrecht dat in handen is van een derde partij. Wij aanvaarden geen enkele verantwoordelijkheid met betrekking tot inbreuken op auteursrechten van derden die voortvloeien uit uw gebruik van dit product.
• Roland is een geregistreerd handelsmerk of handelsmerk van Roland Corporation in de Verenigde Staten en/of andere landen.
• Bedrijfsnamen en productnamen die in dit document voorkomen, zijn geregistreerde handelsmerken of handelsmerken van hun respectieve eigenaars.

Voor het VK

DE DRAADKLEUREN IN DIT NETSNOER ZIJN IN OVEREENSTEMMING MET DE VOLGENDE CODE.
BLAUW: NEUTRAAL
BRUIN: SPANNINGVOEREND
Aangezien de kleuren van de draden in het netsnoer van dit apparaat mogelijk niet overeenkomen met de gekleurde markeringen die de aansluitingen in uw stekker identificeren, gaat u als volgt te werk:
De draad met de kleur BLAUW moet worden aangesloten op de aansluiting die is gemarkeerd met de letter N of de kleur ZWART.
De draad met de kleur BRUIN moet worden aangesloten op de aansluiting die is gemarkeerd met de letter L of de kleur ROOD.
Onder geen enkele omstandigheid mogen de bovenstaande draden worden aangesloten op de aardingsaansluiting van een stekker met drie pinnen.

Voor de VS

VERKLARING VAN CONFORMITEIT
Informatieverklaring over conformiteit

Modelnaam: SE-02
Type apparatuur: Geluidsmodule
Verantwoordelijke partij: Roland Corporation U.S.
Adres: 5100 S. Eastern Avenue Los Angeles, CA 90040-2938
Telefoon: (323) 890-3700

Referenties

• Roland - Ondersteuning

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Roland SE-02 - Handleiding muzieksynthesizer

Beschikbare talen
