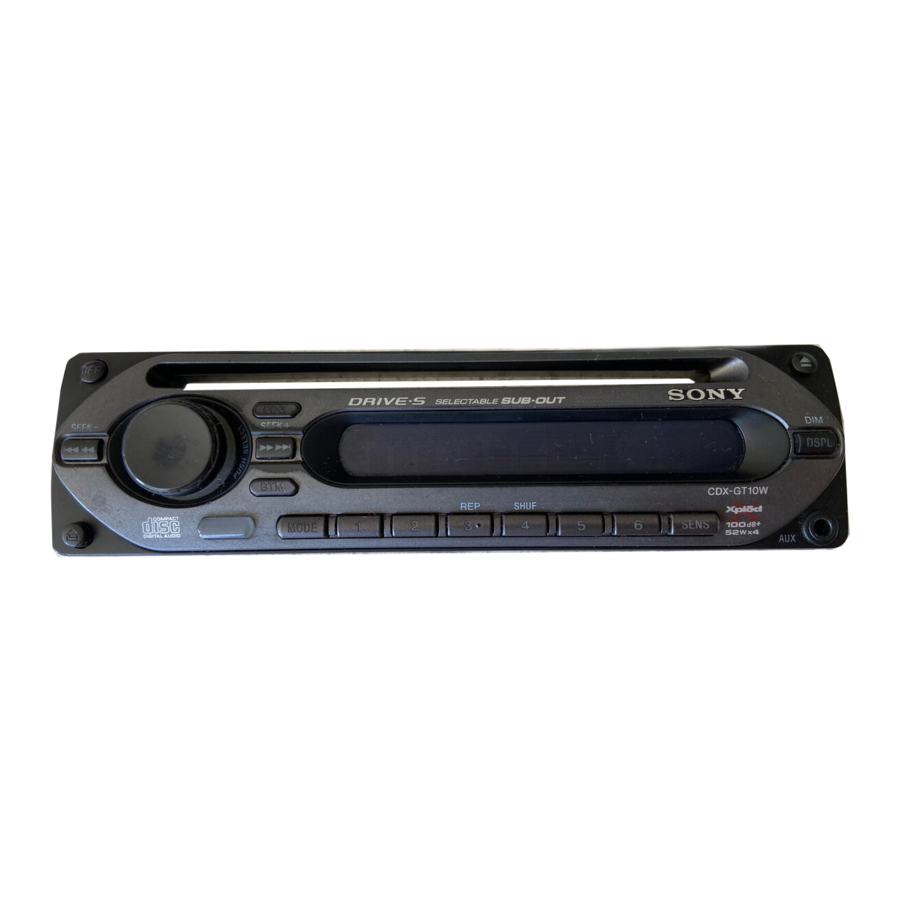

Sony CDX-GT20W, CDX-GT10W - FM/AM Compact Disc Player Installatie-/aansluitingen Handleiding

Voorzichtigheid

• Dit apparaat is uitsluitend ontworpen voor negatieve aarde 12 V DC-werking.
• Zorg ervoor dat de draden niet onder een schroef komen te liggen of bekneld raken in bewegende onderdelen (bijv. stoelrail).
• Schakel, voordat u aansluitingen maakt, het contact van de auto uit om kortsluiting te voorkomen.
• Sluit de gele en rode stroomingangsdraden pas aan als alle andere draden zijn aangesloten.
• Leid alle aardingsdraden naar een gemeenschappelijk aardingspunt.
• Zorg ervoor dat u losse, niet-aangesloten draden isoleert met elektrische tape voor de veiligheid.
• Het gebruik van optische instrumenten bij dit product verhoogt het risico op oogletsel.

Opmerkingen over de voedingsdraad (geel)

• Wanneer u dit apparaat in combinatie met andere stereocomponenten aansluit, moet de waarde van het aangesloten autocircuit hoger zijn dan de som van de zekeringen van elke component.
• Wanneer er geen autocircuits hoog genoeg zijn, sluit u het apparaat rechtstreeks op de batterij aan.

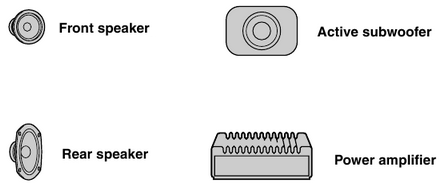

Apparatuur gebruikt in illustraties (niet meegeleverd)

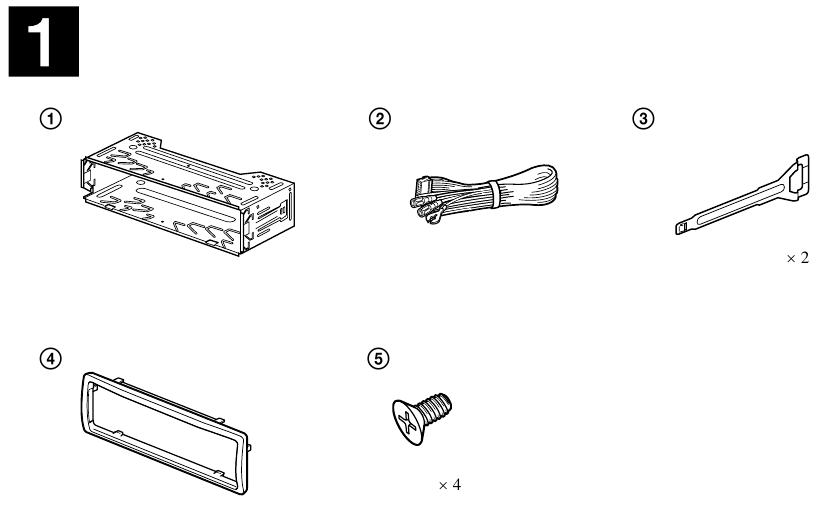

Onderdelenlijst

• De nummers in de lijst komen overeen met die in de instructies.
• De beugel en de beschermingskraag zijn vóór verzending aan het apparaat bevestigd. Gebruik, voordat u het apparaat monteert, de ontgrendelingssleutels om de beugel en de beschermingskraag van het apparaat te verwijderen. Zie voor meer informatie "De beschermingskraag en de beugel verwijderen ()" op de achterkant van het blad.
• Bewaar de ontgrendelingssleutels voor toekomstig gebruik, aangezien deze ook nodig zijn als u het apparaat uit uw auto verwijdert.

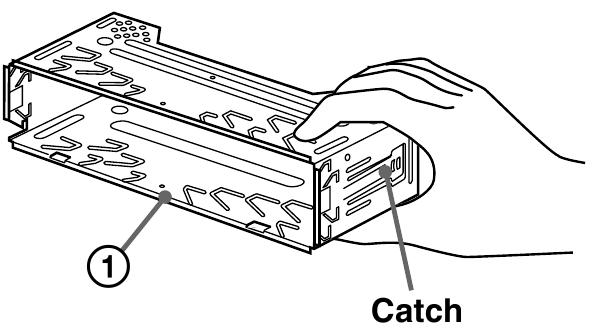

Hanteer de beugel voorzichtig om letsel aan uw vingers te voorkomen.

Opmerking
Zorg er vóór de installatie voor dat de klemmen aan beide zijden van de beugel 2 mm (³/32 in) naar binnen zijn gebogen. Als de klemmen recht zijn of naar buiten zijn gebogen, wordt het apparaat niet stevig geïnstalleerd en kan het eruit springen.

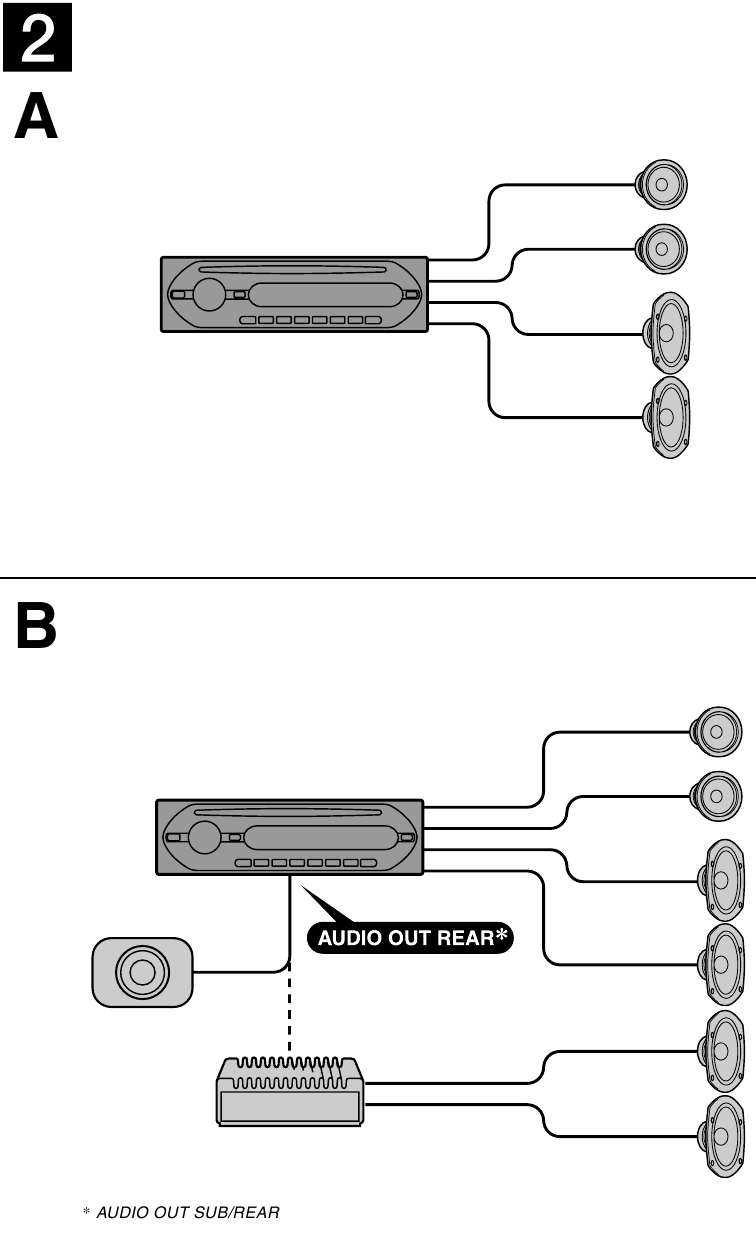

Aansluitvoorbeeld

Opmerkingen (-B)

• Zorg ervoor dat u de aardingsdraad aansluit voordat u de versterker aansluit.
• Het alarm klinkt alleen als de ingebouwde versterker wordt gebruikt.

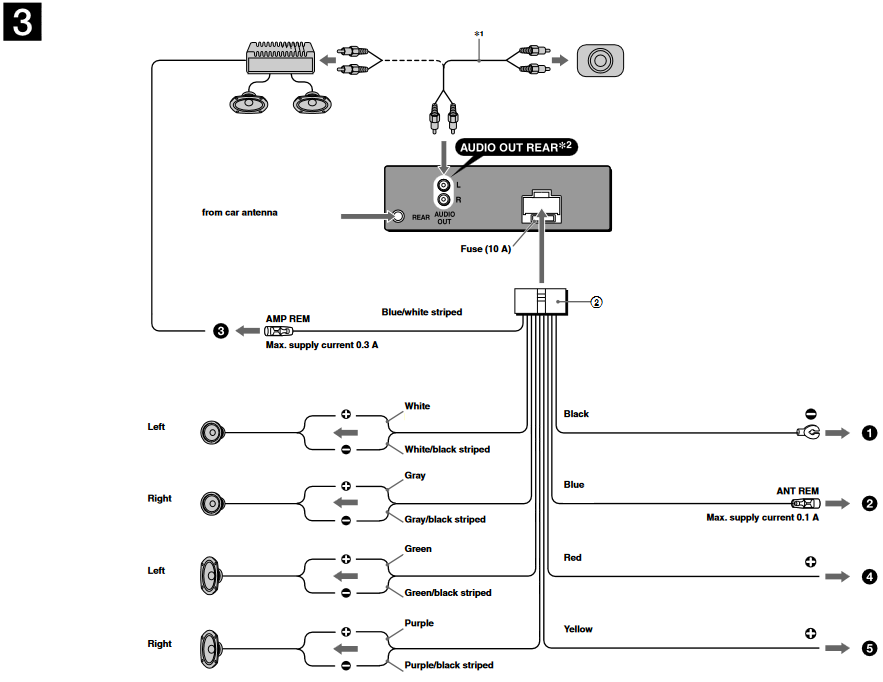

Aansluitschema

^{* 1} RCA-pincode (niet meegeleverd)
^{* 2} AUDIO OUT kan worden geschakeld naar SUB of REAR. Zie de meegeleverde bedieningsinstructies voor meer informatie.

1. Naar een metalen oppervlak van de auto
   Sluit eerst de zwarte aardingsdraad aan en sluit vervolgens de gele en rode stroomingangsdraden aan.
2. Naar de stroomantenneregelingsdraad of de voedingsdraad van de antenneversterker
   Opmerkingen

• Het is niet nodig om deze draad aan te sluiten als er geen stroomantenne of antenneversterker is, of met een handmatig bediende telescopische antenne.
• Wanneer uw auto een ingebouwde FM/AM-antenne in het achter-/zijruit heeft, zie "Opmerkingen over de bedienings- en voedingsdraden".

3. Naar AMP REMOTE IN van een optionele eindversterker
   Deze aansluiting is alleen voor versterkers. Het aansluiten van een ander systeem kan het apparaat beschadigen.
4. Naar de +12 V-voedingsaansluiting die wordt bekrachtigd in de accessoirestand van de contactsleutelschakelaar
   Opmerkingen

• Als er geen accessoirestand is, sluit u deze aan op de +12 V-voeding (batterij) die te allen tijde wordt bekrachtigd.
  Zorg ervoor dat u eerst de zwarte aardingsdraad aansluit op een metalen oppervlak van de auto.
• Wanneer uw auto een ingebouwde FM/AM-antenne in het achter-/zijruit heeft, zie "Opmerkingen over de bedienings- en voedingsdraden".

5. Naar de +12 V-voedingsaansluiting die te allen tijde wordt bekrachtigd
   Zorg ervoor dat u eerst de zwarte aardingsdraad aansluit op een metalen oppervlak van de auto.

Opmerkingen over de bedienings- en voedingsdraden

• De stroomantenneregelingsdraad (blauw) levert +12 V DC wanneer u de tuner inschakelt.
• Wanneer uw auto een ingebouwde FM/AM-antenne in het achter-/zijruit heeft, sluit u de stroomantenneregelingsdraad (blauw) of de accessoirestroomingangsdraad (rood) aan op de stroomaansluiting van de bestaande antenneversterker. Raadpleeg uw dealer voor meer informatie.
• Een stroomantenne zonder relaiskast kan niet met dit apparaat worden gebruikt.

Geheugenbehoud aansluiting
Wanneer de gele stroomingangsdraad is aangesloten, wordt er altijd stroom naar het geheugencircuit geleverd, zelfs wanneer de contactsleutel is uitgeschakeld.

Opmerkingen over luidsprekeraansluiting

• Schakel het apparaat uit voordat u de luidsprekers aansluit.
• Gebruik luidsprekers met een impedantie van 4 tot 8 ohm en met voldoende vermogen om schade te voorkomen.
• Sluit de luidsprekeraansluitingen niet aan op het chassis van de auto en verbind de aansluitingen van de rechterluidsprekers niet met die van de linkerluidspreker.
• Sluit de aardingsdraad van dit apparaat niet aan op de negatieve (–) aansluiting van de luidspreker.
• Probeer niet om de luidsprekers parallel aan te sluiten.
• Sluit alleen passieve luidsprekers aan. Het aansluiten van actieve luidsprekers (met ingebouwde versterkers) op de luidsprekeraansluitingen kan het apparaat beschadigen.
• Om een storing te voorkomen, gebruikt u de ingebouwde luidsprekerdraden die in uw auto zijn geïnstalleerd niet als het apparaat een gemeenschappelijke negatieve (–) draad deelt voor de rechter- en linkerluidsprekers.
• Sluit de luidsprekerdraden van het apparaat niet op elkaar aan.

Opmerking over aansluiting
Als de luidspreker en de versterker niet correct zijn aangesloten, verschijnt "FAILURE" (FOUT) in het display. Controleer in dit geval of de luidspreker en de versterker correct zijn aangesloten.

Voorzorgsmaatregelen

• Kies de installatielocatie zorgvuldig, zodat het apparaat de normale rijhandelingen niet belemmert.
• Vermijd het installeren van het apparaat in gebieden die zijn blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.
• Gebruik alleen de meegeleverde montagehardware voor een veilige installatie.

Montagehoek aanpassen
Pas de montagehoek aan tot minder dan 45°.

De beschermingskraag en de beugel verwijderen

Verwijder, voordat u het apparaat installeert, de beschermingskraag en de beugel van het apparaat.

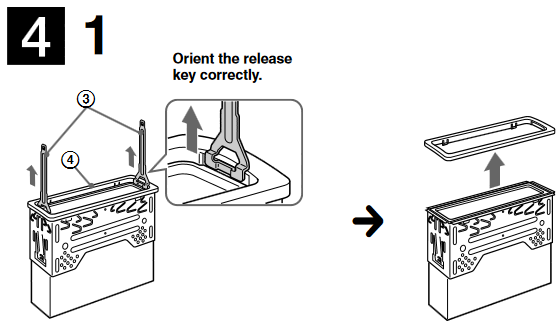

1. Verwijder de beschermingskraag .

   1. Plaats de ontgrendelingssleutels samen met de beschermingskraag .
   2. Trek de ontgrendelingssleutels eruit om de beschermingskraag te verwijderen.

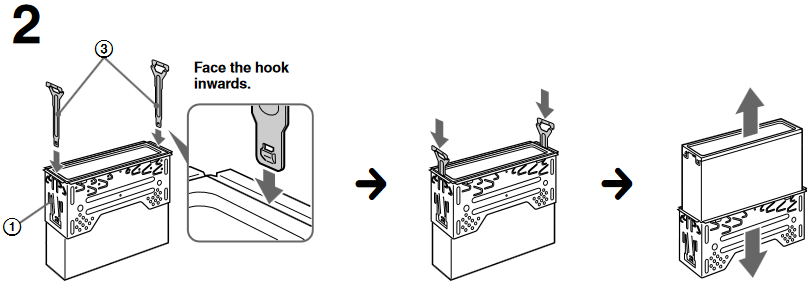

2. Verwijder de beugel .

   1. Steek beide ontgrendelingssleutels samen tussen het apparaat en de beugel totdat ze klikken.
   2. Trek de beugel naar beneden en trek vervolgens het apparaat omhoog om het los te maken.

Montagevoorbeeld

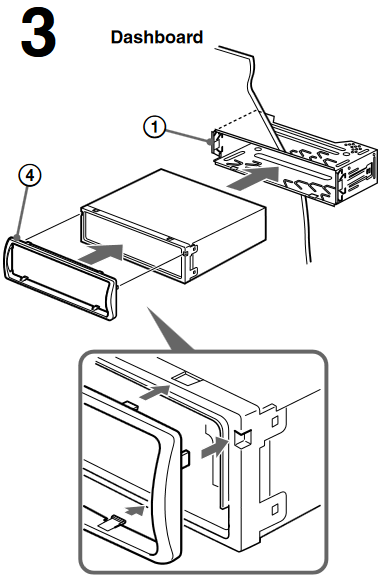

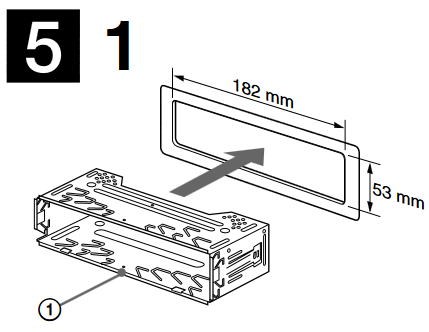

Installatie in het dashboard

Opmerkingen

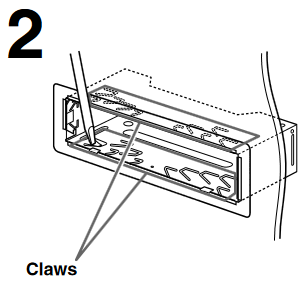

• Buig deze klauwen indien nodig naar buiten voor een strakke pasvorm (-2).


• Zorg ervoor dat de 4 klemmen op de beschermingskraag correct in de sleuven van het apparaat zitten (-3).

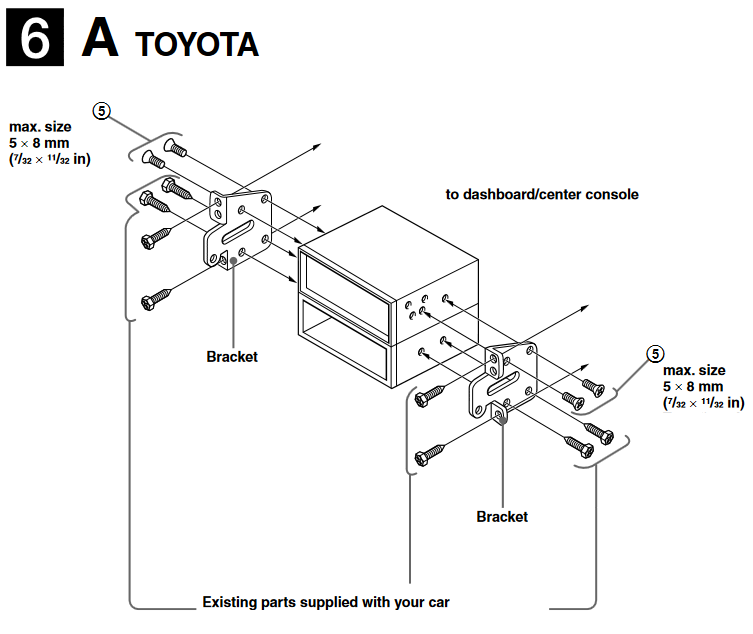

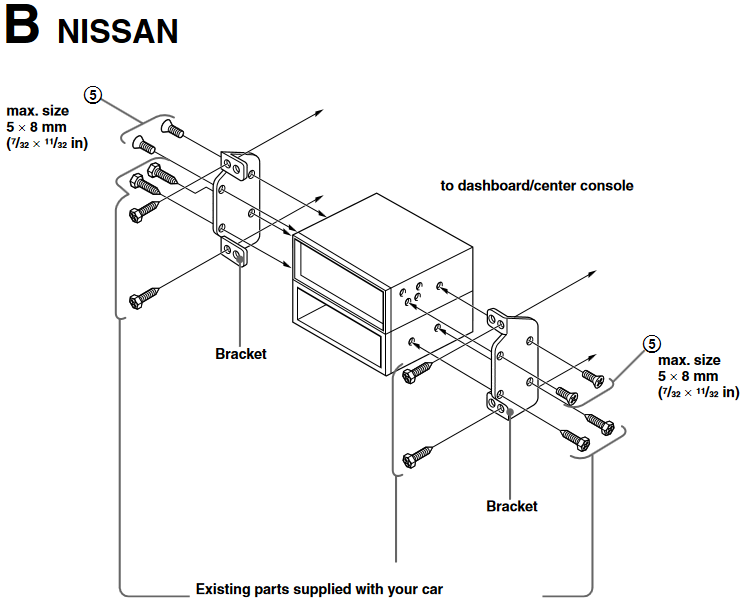

Het apparaat monteren in een Japanse

Mogelijk kunt u dit apparaat niet in sommige Japanse automerken installeren. Raadpleeg in dat geval uw Sony-dealer.

Opmerking
Om een storing te voorkomen, installeert u het apparaat alleen met de meegeleverde schroeven .

Het voorpaneel losmaken en bevestigen

Maak, voordat u het apparaat installeert, het voorpaneel los.

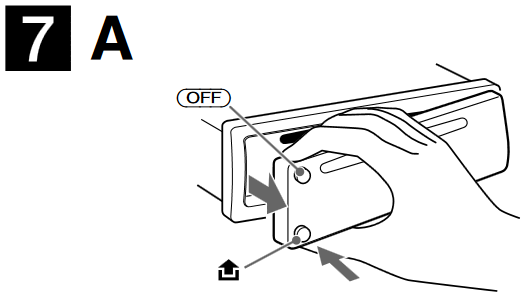

-A Losmaken

Voordat u het voorpaneel losmaakt, moet u op drukken.
Druk op , en trek het naar u toe.

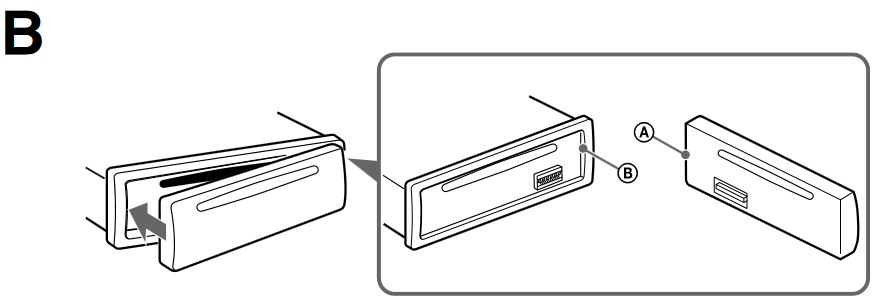

-B Bevestigen

Plaats onderdeel van het voorpaneel op onderdeel van het apparaat, zoals afgebeeld, en duw de linkerkant op zijn plaats totdat het klikt.

Waarschuwing als de ontsteking van uw auto geen ACC-stand heeft

Nadat u de ontsteking hebt uitgeschakeld, moet u op op het apparaat drukken en deze ingedrukt houden totdat het display verdwijnt.
Anders wordt het display niet uitgeschakeld en veroorzaakt dit batterijverbruik.

RESET-knop (RESET-knop)

Wanneer de installatie en aansluitingen zijn voltooid, moet u de RESET-knop (RESET-knop) met een balpen o.i.d. indrukken nadat u het voorpaneel hebt losgemaakt.
