Voorwoord

Dank u voor de aankoop van dit product.

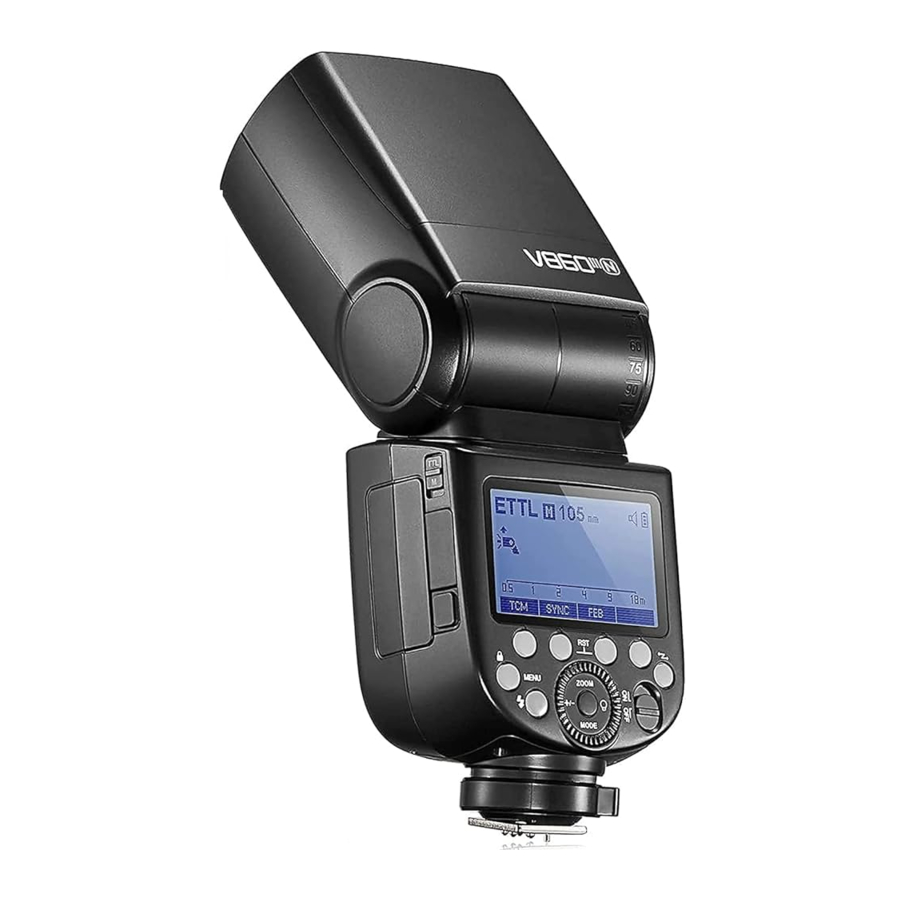

Deze V860IIIN cameraflitser is geschikt voor camera's uit de Nikon serie en is compatibel met i-TTL autoflits. Met deze i-TTL compatibele flitser wordt uw opname eenvoudiger. U kunt gemakkelijk een correcte flitsbelichting bereiken, zelfs in complexe omgevingen met veranderend licht. Deze cameraflitser beschikt over:

• Met ronde flitskop om zachte, gelijkmatige en meer creatieve lichteffecten te bereiken. Het heeft een 2W LED-instellamp, die buiten de camera kan worden gebruikt.
• Ca. GN60 (m ISO 100, @200mm), 81 stappen van 1/1 tot 1/256.
• Pro 2 00mAh Li-ion batterij - 6 max.1.5s recycle - 480 volledige flitsen.
• Volledige ondersteuning voor Nikon i-TTL cameraflitser. Bruikbaar als zender- of ontvangereenheid in een draadloze flitsgroep.
• Gebruik een dot-matrix LCD-scherm voor duidelijke en gemakkelijke bediening.
• Met ingebouwd 2.4GHz draadloos afstandsbedieningssysteem ter ondersteuning van verzenden en ontvangen.
• Biedt meerdere functies, waaronder HSS (tot 1/8000s), FEC, FEB, enz.
• Stabiele consistentie en kleurtemperatuur met goede, gelijkmatige belichting.
• Ondersteuning met firmware-upgrade.

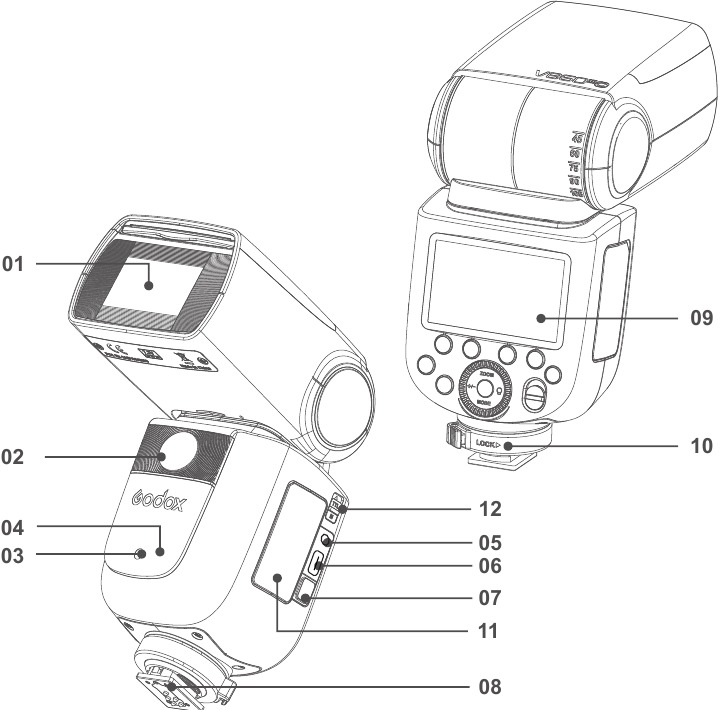

Namen van onderdelen

Body

1. Flitskop
2. LED-instellamp
3. Focus Assist Beam
4. Draadloze sensor
5. Sync Cord Jack
6. Type-C USB-poort
7. Knop voor het verwijderen van de batterij
8. Hotshoe
9. LCD-paneel
10. Hotshoe bevestigingsgesp
11. Lithiumbatterij
12. TTL/M Shortcut

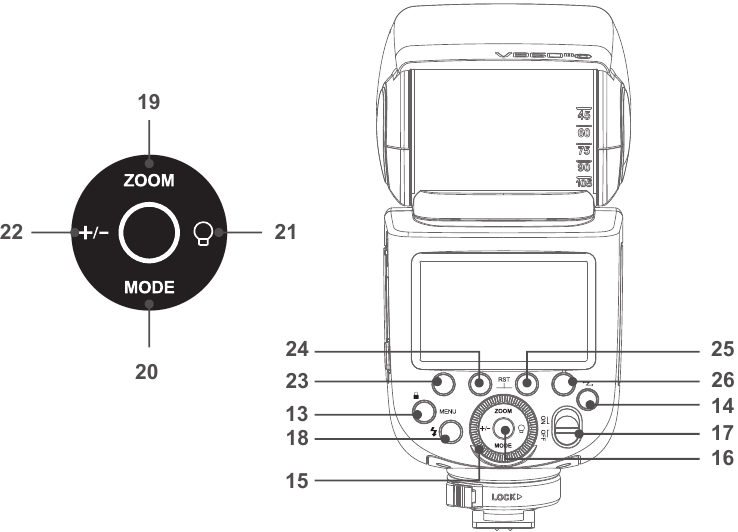

Bedieningspaneel

13. <MENU >Flitsmenuknop/Vergrendelknop
14. < >Draadloze selectieknop
15. Selectiewiel
16. Set-knop (Instellen)
17. ON/OFF aan/uit-schakelaar (Aan/uit)
18. < > Testknop / Flitser gereed indicator
19. <ZOOM> Brandpuntsafstand instelling
20. <MODE> Modus selectieknop (Modus)
21. < >Instelling modellering lamp
22. <+/->Vermogensafgifte
23. Functieknop 1
24. Functieknop 2
25. Functieknop 3
26. Functieknop 4

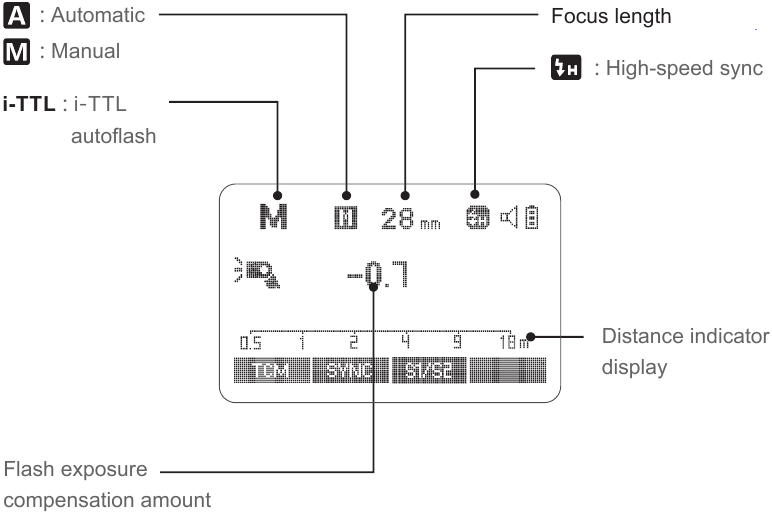

LCD-paneel

i-TTL Autoflits

Zoom : zoom weergave

• Het display toont alleen de instellingen die momenteel zijn toegepast.
• De functies die boven de functieknoppen 1 tot 4 worden weergegeven, zoals en <M/A/B/C>, veranderen afhankelijk van de status van de instellingen.
• Wanneer een knop of draaiknop wordt bediend, licht het LCD-paneel op.

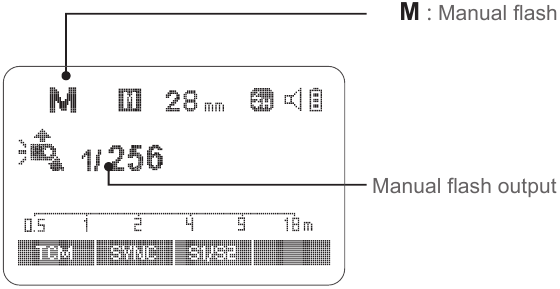

M Handmatige Flits

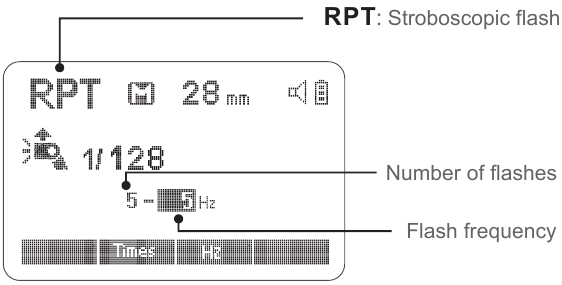

RPT Flits

Radio Transmissie Opname

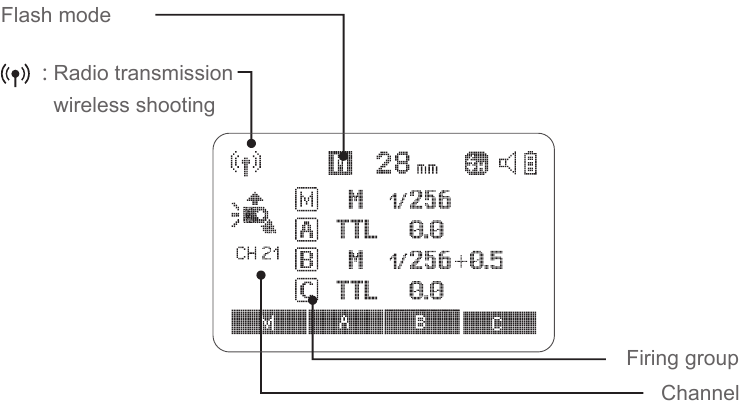

Zendereenheid (TX)

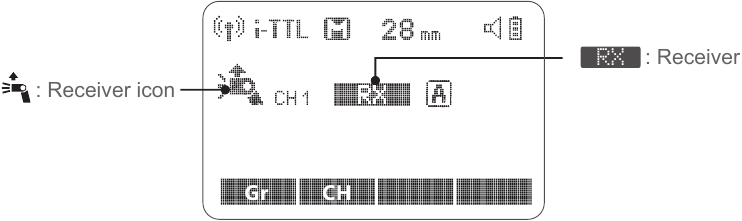

Ontvangereenheid (RX)

LCD-paneel in drie modi

Bevestigd aan de camera

2.4G Radio Transmissie: Als een zendereenheid

2.4G Radio Transmissie: Als een ontvangereenheid

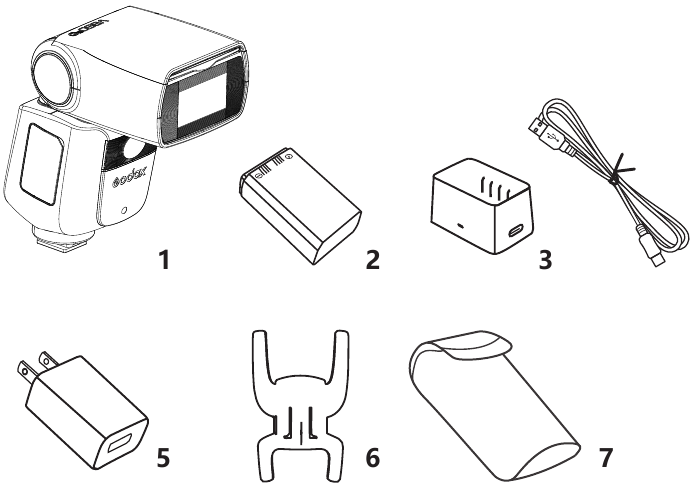

Wat zit er in de doos van de V860IIIN Kit?

1. Flitser
2. Lithiumbatterij
3. USB-batterijlader
4. USB-kabel
5. Oplader
6. Ministandaard
7. Beschermhoes
8. Handleiding

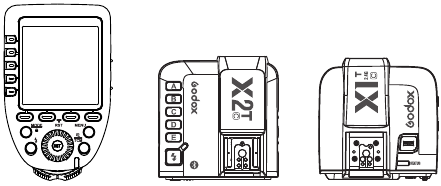

Afzonderlijk verkochte accessoires

Het product kan worden gebruikt in combinatie met de volgende accessoires die afzonderlijk worden verkocht, om de beste fotografie-effecten te bereiken:
XProN, X2T-N & X1N TTL draadloze flitstrigger, enz.

Batterij

Kenmerken

1. Deze flitser gebruikt een Li-ion batterij die een lange looptijd heeft. De beschikbare laad- en ontlaadtijden zijn 480.
2. Het is betrouwbaar veilig. Het interne circuit is beveiligd tegen overladen, overontlading, overstroom en kortsluiting.
3. Het duurt slechts 3,5 uur om de batterij volledig op te laden met behulp van de standaard batterijlader.

1. Geen kortsluiting veroorzaken.
2. Niet blootstellen aan regen of onderdompelen in water. Deze batterij is niet waterdicht.
3. Buiten bereik van kinderen bewaren.
4. Niet langer dan 24 uur continu opladen.
5. Bewaar op droge, koele, geventileerde plaatsen.
6. Niet weggooien of in vuur plaatsen.
7. Lege batterijen moeten worden afgevoerd volgens de lokale voorschriften.
8. Als de batterij langer dan 3 maanden niet is gebruikt, laad deze dan volledig op.
9. Als u het lange tijd niet gebruikt, laad de batterij dan op tot ca. 60% voordat u deze plaatst.
10. Het wordt aanbevolen om een gloednieuwe batterij te gebruiken na het opladen en meer dan 500 keer ontladen of langer dan 3 jaar te gebruiken.

De batterij plaatsen en verwijderen

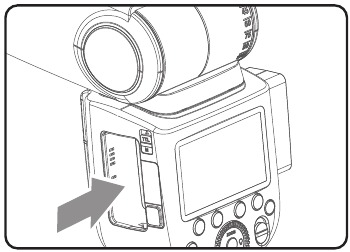

1. Om de batterij te verwijderen, houdt u de knop voor het verwijderen van de batterij ingedrukt en duwt u de batterij naar beneden om deze eruit te halen.

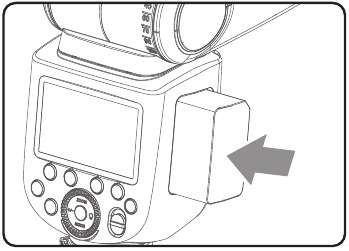

2. Volgens het driehoekteken op de batterij, plaatst u deze in het compartiment totdat een witte knop de batterij vergrendelt met een klik.


Batterijniveau-indicatie

Zorg ervoor dat de batterij stevig in de flitser is geplaatst. Controleer de batterijniveau-indicatie op het LCD-paneel om het resterende batterijniveau te zien.

Batterijniveau-indicatie	Betekenis
3 balkjes	Vol
2 balkjes	Midden
1 balkje	Laag
Leeg balkje	Batterij bijna leeg, laad hem alstublieft op.
Knipperend	Het batterijniveau zal onmiddellijk worden gebruikt. En de flitser schakelt automatisch uit in 1 minuut. Opmerking: Laad de batterij zo snel mogelijk op (binnen 10 dagen). Daarna kan de batterij worden gebruikt of voor een lange periode worden geplaatst.

LED-instellamp

Druk op de knop Instelling Modellering Lamp om de modellering lamp in te stellen. Druk kort op de Set-knop (Instellen) om de modellering lamp in of uit te schakelen. Wanneer u de modellering lamp inschakelt, draait u aan de selectiewiel om de helderheid in te stellen. Er zijn 10 niveaus (01~10) om uit te kiezen.

Bevestigen aan een camera

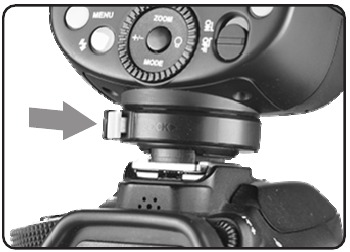

1. Bevestig de cameraflitser.
   • Draai de hotshoe bevestigingsgesp naar links en plaats de cameraflitser in de hotshoe van de camera.

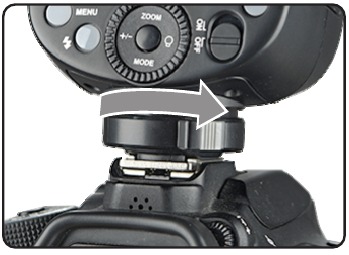

2. Zet de cameraflitser vast.
   • Draai de hotshoe bevestigingsgesp naar rechts totdat deze vergrendeld is.

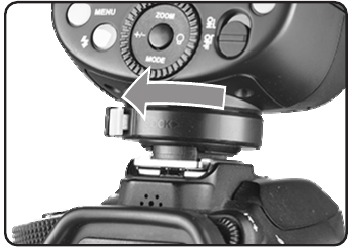

3. Maak de cameraflitser los.
   • Druk op de knop en draai de hotshoe bevestigingsgesp naar links totdat deze los is.


Energiebeheer

Gebruik de ON/OFF aan/uit-schakelaar (Aan/uit) om de flitser aan of uit te zetten. Schakel uit als deze gedurende langere tijd niet wordt gebruikt. Instelling als een zenderflitser, het schakelt de stroom automatisch uit na een bepaalde periode (ca. 90 seconden) van niet-gebruik. Door de ontspanknop van de camera half in te drukken of op een flitsknop te drukken, wordt de flitser gewekt. Instelling als een ontvangerflitser, het gaat in de slaapmodus na een bepaalde periode (instelbaar, standaard 60 minuten) van niet-gebruik. Door op een willekeurige flitsknop te drukken, wordt het wakker.

Het uitschakelen van de functie Auto Power Off wordt aanbevolen wanneer de flitser buiten de camera wordt gebruikt. (C.Fn-STBY)
Receiver Auto Power Off Timer is standaard ingesteld op 60 minuten. Een andere optie "30 minuten" is beschikbaar. (C.Fn- RX STBY)

Flitsmodus — i-TTL Autoflash

Deze flitser heeft drie flitsmodi: i-TTL, Handmatig (M) en RPT (Stroboscopisch). In de i-TTL modus werken de camera en de flitser samen om de juiste belichting voor het onderwerp en de achtergrond te berekenen. In deze modus zijn meerdere TTL-functies beschikbaar: FEC, HSS, tweede gordijnsynchronisatie, modeling flash.

* Druk op de < MODE > Modus Selectieknop en de drie flitsmodi worden één voor één op het LCD-scherm weergegeven bij elke druk op de knop.

i-TTL Modus

Druk op de < MODE > Modus Selectieknop om de i-TTL modus te openen. Het LCD-scherm wordt weergegeven.

• Druk de ontspanknop van de camera half in om scherp te stellen. Het diafragma en het effectieve flitsbereik worden in de zoeker weergegeven.
• Wanneer de ontspanknop volledig is ingedrukt, zal de flitser een pre-flits afgeven die de camera zal gebruiken om de belichting en flitser output te berekenen vlak voordat de foto wordt genomen.

FEC: Flitsbelichtingscompensatie

Met de FEC-functie kan deze flitser worden aangepast van -3 tot +3 in stappen van 1/3. Dit is handig in situaties waarin kleine aanpassingen van het TTL-systeem nodig zijn op basis van de omgeving.

FEC instellen:

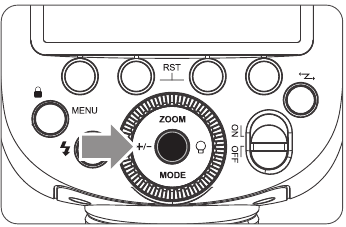

1. Druk op de <+/-> knop. De hoeveelheid flitsbelichtingscompensatie wordt gemarkeerd op het LCD-scherm.

2. Stel de hoeveelheid flitsbelichtingscompensatie in.
   • Draai aan de Select Dial om de hoeveelheid in te stellen.
   • "0.3" betekent 1/3 stap, "0.7" betekent 2/3 stap.
   • Om de flitsbelichtingscompensatie te annuleren, stelt u de hoeveelheid in op "+0".

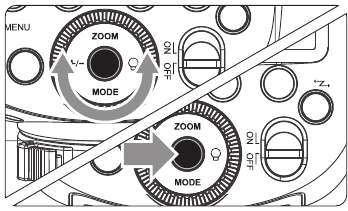

3. Druk nogmaals op de Set knop om de instelling te bevestigen.


High-Speed Sync

High Speed Sync (FP flash) stelt de flitser in staat om te synchroniseren met alle sluitertijden van de camera. Dit is handig wanneer u diafragmavoorkeuze wilt gebruiken voor invulflitsportretten.

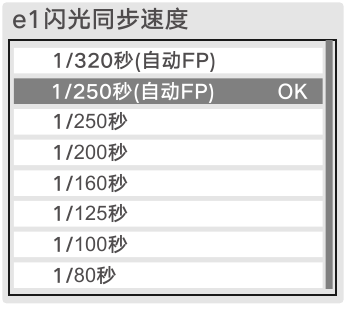

Kies high-speed sync

1. Stel de flitssynchronisatiesnelheid in op 1/320s (auto FP) of 1/250s (auto FP) in de Nikon camera-instelling. Druk de ontspanknop half in en < > wordt weergegeven op het LCD-scherm. Nu wordt de high-speed sync functie gestart.
2. Draai aan de cameraknop en de sluitertijd kan worden ingesteld op of meer dan 1/250s.

3. Controleer de sluitertijd via de camera zoeker om te bevestigen of de FP high-speed functie wordt gebruikt. Als de sluitertijd 1/250s of hoger is, betekent dit dat de high-speed is opgestart.

• Als u de flitssynchronisatiesnelheid instelt op 1/320s (auto FP) of 1/250s (auto FP) in de Nikon camera-instelling, wordt < > altijd op het paneel weergegeven, ongeacht de werkelijke sluitertijd.
• Met high-speed sync geldt: hoe sneller de sluitertijd, hoe korter het effectieve flitsbereik.
• Stel de flitssynchronisatiesnelheid in op Non auto FP in de Nikon camera-instelling. Wanneer u de sluiter half indrukt, verdwijnt < >.
• De multi-flitsmodus kan niet worden ingesteld in de high-speed sync modus.
• De bescherming tegen oververhitting kan worden geactiveerd na 15 opeenvolgende high-speed sync flitsen.

Tweede-Gordijn Synchronisatie

Met een lage sluitertijd kunt u een lichtspoor creëren dat het onderwerp volgt. De flitser gaat af vlak voordat de sluiter sluit.

• Kies in de camera-instelling REAR om tweede gordijnsynchronisatie te bereiken.

M: Handmatige Flitser

De flitser output is instelbaar van 1/1 volledig vermogen tot 1/256ste vermogen in stappen van 1/10e. Gebruik een handflitsmeter om de vereiste flitser output te bepalen om een correcte flitsbelichting te verkrijgen.

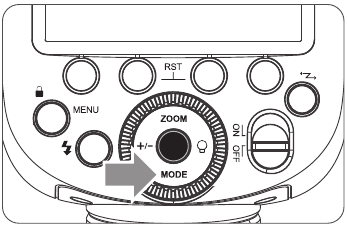

1. Druk op de < MODE > knop zodat < M > wordt weergegeven.

2. Druk op de <+/-> knop en draai aan de Select Dial om een gewenste flitser output hoeveelheid te kiezen.

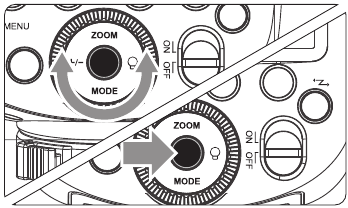

3. Druk nogmaals op de Set knop om de instelling te bevestigen.


Optic S1 Secundaire Eenheid Instelling

In de M handmatige flitsmodus, druk op de <S1/S2> knop zodat deze flitser kan functioneren als een optic S1 secundaire flitser met optische sensor. Met deze functie zal de flitser synchroon afgaan wanneer de hoofdflitser afgaat, hetzelfde effect als bij het gebruik van radio triggers. Dit helpt bij het creëren van meerdere lichteffecten.

Optic S2 Secundaire Eenheid Instelling

Druk op de <S1/S2> knop zodat deze flitser ook kan functioneren als een optic S2 secundaire flitser met optische sensor in de M handmatige flitsmodus. Dit is handig wanneer camera's een pre-flits functie hebben. Met deze functie zal de flitser een enkele "pre-flits" (voorflits) van de hoofdflitser negeren en zal alleen reageren op de tweede, daadwerkelijke flits van de hoofdeenheid.

S1 en S2 optische triggering zijn alleen beschikbaar in de M handmatige flitsmodus.

RPT: Stroboscopische flitser

Met een stroboscopische flitser wordt een snelle reeks flitsen afgevuurd. Het kan worden gebruikt om meerdere afbeeldingen van een bewegend onderwerp in één foto vast te leggen.
U kunt de vuurfrequentie (aantal flitsen per seconde, uitgedrukt in Hz), het aantal flitsen en de flitsoutput instellen.

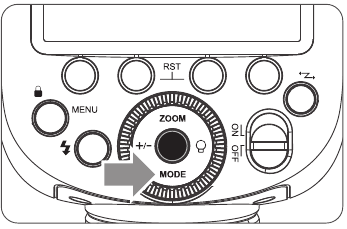

1. Druk op de <MODE> knop zodat < > wordt weergegeven.

2. Stel de flitsfrequentie en flitstijden in.
   • Druk op de Functieknop 2 <Times> om de flitstijden te selecteren. Draai aan de Select Dial om het aantal in te stellen.
   • Druk op de Functieknop 3 <Hz> om de flitsfrequentie te selecteren. Draai aan de Select Dial om het aantal in te stellen.

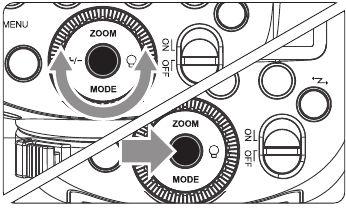

3. Druk op de <+/-> knop en draai aan de Select Dial om een gewenste flitsoutput te kiezen.
   • Nadat u de instelling hebt voltooid, drukt u op de Set Button (Instelknop) en alle instellingen worden weergegeven.


De sluitertijd berekenen
Tijdens stroboscopische flits blijft de sluiter open totdat het vuren stopt. Gebruik de onderstaande formule om de sluitertijd te berekenen en in te stellen met de camera.

Aantal flitsen / flitsfrequentie = sluitertijd
Als het aantal flitsen bijvoorbeeld 10 is en de vuurfrequentie 5 Hz, dan moet de sluitertijd minimaal 2 seconden zijn.

Om oververhitting en beschadiging van de flitskop te voorkomen, mag u stroboscopische flits niet meer dan 10 keer achter elkaar gebruiken. Laat na 10 keer de cameraflits minimaal 15 minuten rusten. Als u de stroboscopische flits meer dan 10 keer achter elkaar probeert te gebruiken, kan het vuren automatisch stoppen om de flitskop te beschermen. Laat in dat geval de cameraflits minimaal 15 minuten rusten.

• Stroboscopische flits is het meest effectief met een sterk reflecterend onderwerp tegen een donkere achtergrond.
• Het gebruik van een statief en een afstandsbediening wordt aanbevolen.
• Een flitsoutput van 1/1 en 1/2 kan niet worden ingesteld voor stroboscopische flitser.
• Stroboscopische flitser kan worden gebruikt met "buLb" ("bulb").
• Als het aantal flitsen wordt weergegeven als "--", gaat het vuren door totdat de sluiter sluit of de batterij leeg is. Het aantal flitsen is beperkt zoals weergegeven in de volgende tabel.

Maximale stroboscopische flitsen:

Tab.1

Flits output / Hz	1	2	3	4	5	6-7	8-9
1/4	8	6	4	3	3	2	2
1/8	14	14	12	10	8	6	5
1/16	30	30	30	20	20	20	10
1/32	60	60	60	50	50	40	30
1/64	90	90	90	80	80	70	60
1/128	90	90	90	90	90	90	80
1/256	90	90	90	90	90	90	80

Tab.2

Flits output / Hz	10	20-50	60-100
1/4	2	2	2
1/8	4	4	4
1/16	8	8	8
1/32	20	16	12
1/64	50	30	20
1/128	70	40	40
1/256	70	40	40

Draadloze flitsfotografie: Radio (2.4G) Transmissie

• U kunt vijf ontvangergroepen instellen voor TTL-autoflitssessies. Met TTL-autoflits kunt u eenvoudig verschillende lichteffecten creëren.
• Alle flitsinstellingen voor de ontvangereenheden (autoflits, handmatige flits en stroboscopische flits) op de zenderflits in TTL-modus worden automatisch naar de ontvangereenheden verzonden. Het enige wat u hoeft te doen, is de zendereenheid voor elke ontvangergroep instellen zonder enige handeling voor de ontvangereenheden tijdens de opname.
• Deze flitser kan werken in i-TTL /M /RPT/ OFF flitsmodi wanneer ingesteld als zendereenheid.

Let op:

• Zelfs met meerdere ontvangereenheden kan de X-serie flitstrigger ze allemaal draadloos bedienen.
• In deze gebruikershandleiding verwijst "transmitter unit" (zendereenheid) naar de cameraflitser op een camera en "receiver unit" (ontvangereenheid) wordt bediend door de zendereenheid.

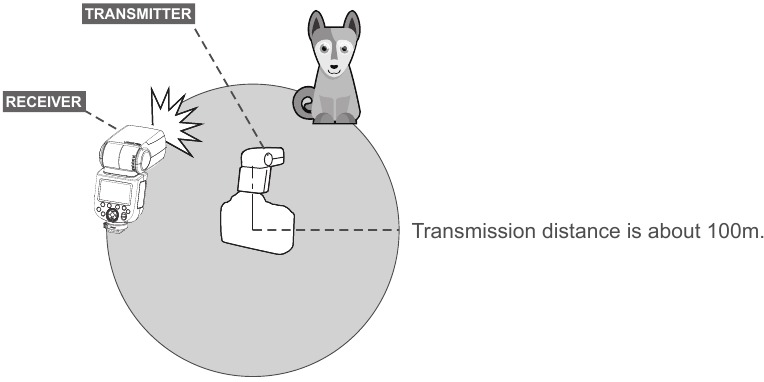

Positionering en bereik (Voorbeeld van draadloze flitsfotografie)

• Autoflitssessie met één ontvangereenheid


• Gebruik de meegeleverde mini-standaard om de ontvangereenheid te positioneren.
• Voer voor het fotograferen een testflits en testopname uit.
• De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van de ontvangereenheden, de omgeving en de weersomstandigheden.

Draadloze meervoudige flitsfotografie

U kunt de ontvangereenheden in twee of drie groepen verdelen en i-TTL-autoflits uitvoeren terwijl u de flitsverhouding (factor) wijzigt. Daarnaast kunt u voor elke vuurgroep een andere flitsmodus instellen en fotograferen, voor maximaal 5 groepen.

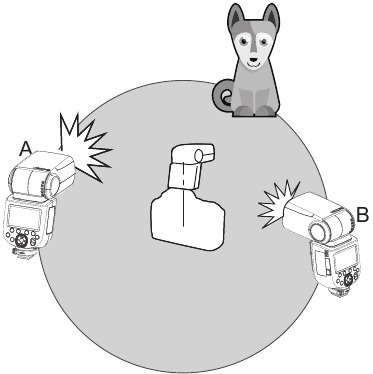

• Automatisch fotograferen met twee ontvangergroepen

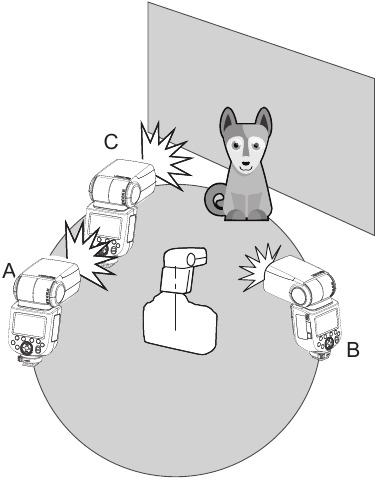

• Automatisch fotograferen met drie ontvangergroepen


Draadloze instellingen

U kunt schakelen tussen normale flits en draadloze flits. Zorg ervoor dat u voor normale flitsfotografie de draadloze instelling op OFF (Uit) zet.

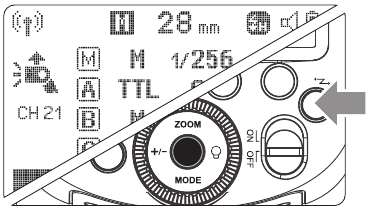

Zendereenheid instellen

Druk op < > knop zodat < > wordt weergegeven op het LCD-scherm.

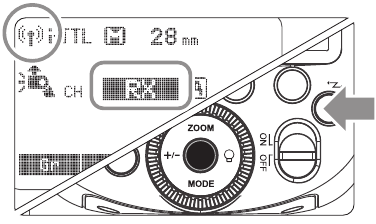

Ontvangereenheid instellen

Druk op < > knop zodat < > of < > worden weergegeven op het LCD-scherm.

Groepsmodus selectie

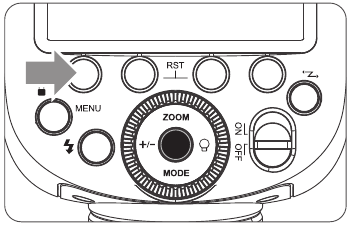

1. Druk kort op de Functieknop 1 en <M> groep kan worden gewijzigd in OFF/TTL/M. Kies een van deze als de flitsmodus van de zendereenheid.

2. Druk kort op de <MODE> button (knop) om de RPT-modus te verkrijgen.


Het communicatiekanaal instellen

Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de zendereenheid en de ontvangereenheid(en) moeten hetzelfde zijn ingesteld.

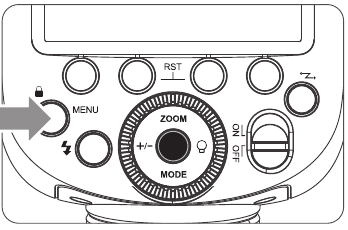

1. Druk op de <MENU> Button (knop) om de C.Fn CH instelling te openen.

2. Draai in C.Fn CH aan de Select Dial (selectieknop) om een kanaal-ID van 1 tot 32 te kiezen.

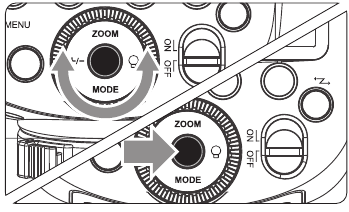

3. Druk op de Set Button (instelknop) om te bevestigen.


Draadloze ID-instellingen

Wijzig de draadloze kanalen en de draadloze ID om storingen te voorkomen, omdat deze alleen kan worden geactiveerd nadat de draadloze ID's en kanalen van de zendereenheid en de ontvangereenheid hetzelfde zijn ingesteld. Druk op de <MENU> button (knop) om C.Fn ID te openen. Druk op de Set Button (instelknop) om OFF channel expansion shutdown (uitschakeling kanaaluitbreiding) te kiezen en kies een willekeurig cijfer van 01 tot 99.

Scan het reservekanaal

Om de interferentie van het gebruik van hetzelfde kanaal door anderen te vermijden, kan deze functie worden gebruikt: open de C.Fn-instellingen en zoek de SCAN-optie. Wanneer u deze op START (Start) zet, scant deze van 1% tot 100%. En de 8 reservekanalen worden weergegeven nadat de scan is voltooid.

i-TTL Volautomatische Draadloze Flitsfotografie

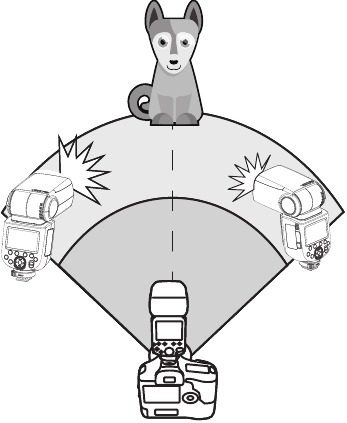

Automatische Draadloze Flits gebruiken met een enkele ontvangereenheid

1. Instelling van de zendereenheid
   • Bevestig een V860IIIN cameraflitser op de camera en stel deze in als de zendereenheid.
   • M/A/B/C kunnen onafhankelijk van elkaar worden ingesteld als TTL-modus.
2. Instelling van de ontvangereenheid
   • Stel de V860IIIN die moet worden bediend in als de draadloze ontvangereenheid.
   • De ontvangereenheid kan worden ingesteld als A/B/C/D/E.

3. Controleer het communicatiekanaal.
   • Als de zendereenheid en de ontvangereenheid(heden) zijn ingesteld op een ander kanaal, stel ze dan in op hetzelfde kanaal.
4. Plaats de camera en flitsers.
   • Plaats de camera en flitsers zoals de afbeelding laat zien.
5. Controleer of de flitser klaar is.
   • Controleer of de gereedheidsindicator van de zenderflitser oplicht.
6. Controleer de werking van de flitser.
   • Druk op de testknop (Test Button) van de zendereenheid < >.
   • Vervolgens zal de ontvangereenheid afgaan. Zo niet, pas dan de hoek van de ontvangereenheid ten opzichte van de zendereenheid en de afstand tot de zendereenheid aan.

Automatische Draadloze Flits gebruiken met meerdere ontvangereenheden

Wanneer een sterkere flitsoutput of een handigere verlichtingsbediening nodig is, verhoog dan het aantal ontvangereenheden en stel deze in als een enkele ontvangereenheid.
Om ontvangereenheden toe te voegen, gebruikt u dezelfde stappen als bij het instellen van "automatische draadloze flits met een enkele ontvangereenheid". Elke flitsgroep kan worden ingesteld (A/B/C/D/E).
Wanneer het aantal ontvangereenheden wordt verhoogd en de flitsafgifte van de zendereenheid AAN staat, wordt automatische regeling geïmplementeerd om ervoor te zorgen dat alle groepen flitsers dezelfde flitsoutput afgeven en ervoor te zorgen dat de totale flitsoutput overeenkomt met de standaard belichting.

• Als de automatische uitschakelfunctie van de ontvangereenheid werkt, drukt u op de testknop (Test Button) van de zendereenheid om deze in te schakelen. Houd er rekening mee dat testflitsen niet beschikbaar is tijdens de normale meettijd van de camera.
• De effectieve tijd van het automatisch uitschakelen van de ontvanger is veranderlijk. (C.Fn-RX STBY)

Volautomatische Draadloze Flits gebruiken

De FEC en andere instellingen die op de zendereenheid zijn ingesteld, verschijnen ook automatisch op de ontvangereenheid. De ontvangereenheid heeft geen enkele bediening nodig. Gebruik de volgende instellingen om draadloze flitsen te maken volgens dezelfde methoden als bij normale flitsfotografie.

• Flitser
• Belichtingscompensatie (Exposure Compensation) ()

Over de zendereenheid

Gebruik twee of meer zendereenheden. Door verschillende camera's met een bevestigde zenderflitser voor te bereiden, kunnen camera's tijdens het fotograferen worden verwisseld terwijl dezelfde lichtbron (ontvangereenheid) behouden blijft.

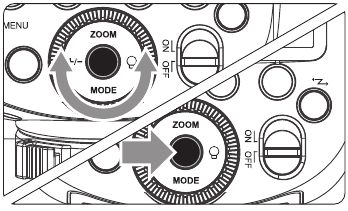

M: Draadloze Flitsfotografie met handmatige flits

Dit beschrijft draadloze (meervoudige) fotografie met behulp van handmatige flits. U kunt fotograferen met een verschillende flitsoutput-instelling voor elke ontvangereenheid (flitsgroep). Stel alle parameters in op de zendereenheid.

1. De flitsmodus instellen op <M>.

2. De flitsoutput instellen.1/2/3/4<M/A/B/C>
   • Druk op functieknop (Function Button) 3 < >. Draai aan de selectieknop (Select Dial) om de flitsoutput van de groepen in te stellen. Druk op de setknop (Set Button) om te bevestigen.

3. De foto maken.
   • Elke groep flitst met de ingestelde flitsverhouding.


De <M> flitsmodus instellen

U kunt de ontvangereenheid rechtstreeks bedienen om de handmatige flits of stroboscopische flits handmatig in te stellen.

1. De ontvangereenheid instellen. RX
2. De flitsmodus instellen op <M>.
   • Druk op de <MODE>-knop zodat <M> wordt weergegeven.
   • Stel de handmatige flitsoutput in.

RPT: Draadloze flitsfotografie met handmatige flits

De <RPT> stroboscopische flits instellen.

• Druk op de <MODE>-knop zodat <RPT> wordt weergegeven.
• De stroboscopische flits instellen.

TTL/M Snelkoppeling Functie

1. In niet-TTL draadloze modus kan de TTL/M-snelkoppeling snel naar de flitsmodus schakelen.
2. Bij het overschakelen van TTL naar M handmatige modus is er standaard een TCM-schakelaar.

De reden & oplossing voor het niet triggeren in Godox 2.4G Wireless

1. Verstoord door het 2.4G-signaal in de buitenomgeving (bijv. draadloos basisstation, 2.4G wifi-router, Bluetooth, enz.)
   • Om de kanaal-CH-instelling op de flitstrigger aan te passen (voeg 10+ kanalen toe) en het kanaal te gebruiken dat niet wordt gestoord. Of schakel de andere 2.4G-apparatuur tijdens het werken uit.
2. Zorg ervoor dat de flitser zijn recycling heeft voltooid of de continue opnamesnelheid heeft ingehaald (het flits gereed lampje brandt) en dat de flitser zich niet in de staat van oververhittingsbeveiliging of een andere abnormale situatie bevindt.
   • Verlaag het flitsvermogen. Als de flitser in TTL-modus staat, probeer deze dan naar de M-modus te wijzigen (een preflash is nodig in de TTL-modus).
3. Of de afstand tussen de flitstrigger en de flitser te klein is of niet
   • Schakel de "close distance wireless mode" (draadloze modus voor korte afstand) in op de flitstrigger ( X2 & X1 series: druk op de testknop en houd deze vast, en zet hem vervolgens aan totdat het flits gereed lampje 2 keer knippert.
     XPro series: Stel de C.Fn-DIST in op 0-30m.
4. Of de flitstrigger en de ontvangende apparatuur zich in een bijna lege batterij staat bevinden of niet
   • Vervang de batterij (het wordt aanbevolen om voor de flitstrigger een 1.5V alkaline batterij voor eenmalig gebruik te gebruiken).

Andere toepassingen

Synchronisatie Triggering

De Sync Cord Jack is een Φ2.5mm stekker. Steek hier een triggerstekker in en de flitser wordt synchroon met de camerasluiter geactiveerd.

Modelleringsflits

Als de camera een knop voor scherptedieptevoorbeeld heeft, activeert het indrukken ervan de flitser continu gedurende 1 seconde. Dit wordt modelleringsflits genoemd. Het stelt u in staat om de schaduweffecten op het onderwerp en de lichtbalans te zien. U kunt de modelleringsflits activeren tijdens draadloze of normale flitsopnamen.

Om oververhitting en verslechtering van de flitskop te voorkomen, mag u de modelleringsflits niet meer dan 10 keer achter elkaar activeren. Als u de modelleringsflits 10 keer achter elkaar activeert, las dan minstens 10 minuten pauze in voor de cameraflitser.

Auto Focus Hulplicht

In slecht verlichte of contrastarme opnameomgevingen, zal het ingebouwde auto focus hulplicht automatisch oplichten om autofocus te vergemakkelijken. De straal licht alleen op wanneer autofocus moeilijk is en gaat uit zodra de autofocus correct is. Als u het auto focus hulplicht wilt uitschakelen, zet u de "AF" op "OFF" (UIT) in de C.Fn-instellingen.

Als u merkt dat het auto focus hulplicht niet oplicht, komt dit doordat de camera een correcte autofocus heeft gevonden.

Positie	Effectief bereik
Centrum	0.6~10m / 2.0~32.8 feet
Periferie	0.6~5m / 2.0~16.4 feet

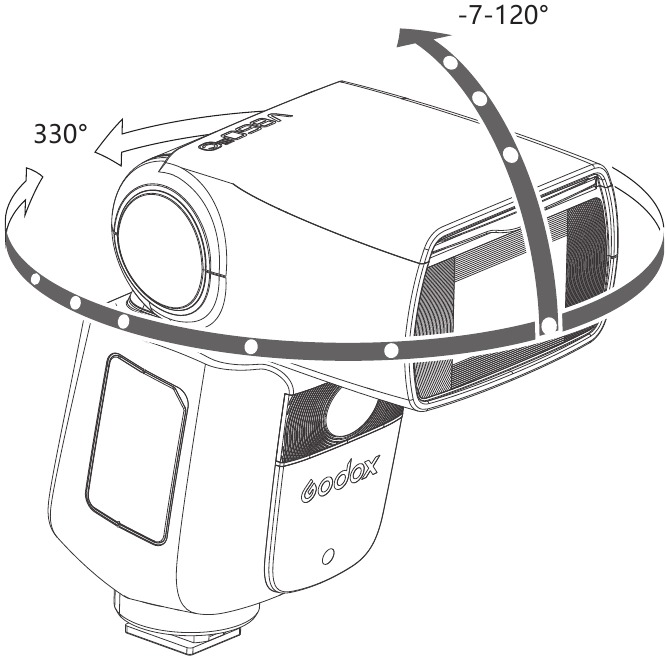

Bounce Flash (Indirect flitsen)

Door de flitskop naar een muur of plafond te richten, kaatst de flitser van het oppervlak voordat het onderwerp wordt verlicht. Dit kan schaduwen achter het onderwerp verzachten voor een meer natuurlijk ogende foto. Dit wordt bounce flash (indirect flitsen) genoemd.

Om de bounce-richting in te stellen, houdt u de flitskop vast en draait u deze in een bevredigende hoek.

• Als de muur of het plafond te ver weg is, kan de indirecte flits te zwak zijn en leiden tot onderbelichting.
• De muur of het plafond moet een effen, witte kleur hebben voor een hoge reflectie. Als het bounce-oppervlak niet wit is, kan er een kleurzweem in de foto verschijnen.

ZOOM: De flitsdekking instellen

De flitsdekking kan automatisch of handmatig worden ingesteld. Het kan worden ingesteld om overeen te komen met de lensbrandpuntsafstand van 20 mm tot 200 mm.

Druk in de handmatige zoommodus op de knop <ZOOM>.

• Draai aan de Select Dial om de flitsdekking te wijzigen.
• Als < > wordt weergegeven, wordt de flitsdekking automatisch ingesteld.

Als u de flitsdekking handmatig instelt, zorg er dan voor dat deze de lensbrandpuntsafstand dekt, zodat de foto geen donkere periferie heeft.

Waarschuwing voor lage batterijspanning

Als de batterij bijna leeg is, verschijnt < > en knippert op het LCD-scherm. Vervang de batterij onmiddellijk.

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

C.Fn Aangepaste functies

Aangepaste functietekens	Functie	Instelling nr.	Instellingen & Beschrijving
m/ft	Afstandsindicator	m	m
		ft	feet
AF	AF-hulplicht	ON	ON
		OFF	OFF (UIT)
STBY	Automatische slaapstand instellen	ON	ON
		OFF	OFF (UIT)
RX STBY	Automatische uitschakeling van de ontvanger timer	60min	60min
		30min	30min
SCAN	Scan het reservekanaal	OFF	OFF (UIT)
		START	Start om het reservekanaal te vinden
CH	Kanaalinstelling	01-32	Kies kanalen van 01-32
ID	Draadloze ID	OFF	Off (Uit)
		01-99	Kies een willekeurig getal van 01-99
BEEP	Pieper	ON	ON
		OFF	OFF (UIT)
LIGHT	Tijd van achtergrondverlichting	12sec	Uit in 12 sec.
		OFF	Altijd uit
		ON	Altijd aan
LCD	LCD contrast ratio	-3~+3	7 levels

1. Druk op de <MENU> knop totdat het C.Fn menu wordt weergegeven. De "Ver x.x" in de rechterbovenhoek verwijst naar de softwareversie.
2. Selecteer het nummer van de aangepaste functie.
   • Draai aan de Select Dial om het nummer van de aangepaste functie te selecteren.
3. Wijzig de instelling.
   • Druk op de Set Button (Instelknop) en het instellingsnummer knippert.
   • Draai aan de Select Dial om het gewenste nummer in te stellen. Druk op de Set Button (Instelknop) om de instellingen te bevestigen.
   • Nadat u de aangepaste functie hebt ingesteld en op de knop <MENU> hebt gedrukt, is de camera klaar om foto's te maken.
4. In de C.Fn-status, houd de "Clear"button (Wissenknop) 2 seconden ingedrukt totdat "OK" op het paneel wordt weergegeven, wat betekent dat de waarden in C.Fn kunnen worden gereset.

Beveiligingsfunctie

Oververhittingsbeveiliging

• Om oververhitting en verslechtering van de flitskop te voorkomen, is er een oververhittingsbeveiliging in het systeem. Bij continu flitsen gedurende langere tijd kan de interne oververhittingsbeveiliging worden geactiveerd en de recycletijd vertragen. Als dit gebeurt, gun de flitser een rusttijd van ongeveer 10 minuten, waarna de flitser weer normaal zal functioneren.
• Wanneer de oververhittingsbeveiliging is gestart, wordt weergegeven op het LCD-scherm.

Aantal flitsen dat de oververhittingsbeveiliging activeert:

Vermogensniveau / Aantal flitsen/ ZOOM (mm)	20	24	28	35	50	70	80	105	135	200
1/1	40	50	50	60	60	75	75	80	80	80
1/2	50	60	60	75	75	100	100	100	100	100
1/4	100	100	100	100	120	150	150	150	150	150
1/8	200	200	200	200	200	200	200	200	200	200
1/16	300	300	300	300	300	300	300	300	300	300
1/32	500	500	500	500	500	500	500	500	500	500
1/64	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
1/128	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000

Aantal flitsen dat de oververhittingsbeveiliging activeert in de high-speed sync triggering-modus:

Vermogensniveau / Aantal flitsen/ ZOOM (mm)	20 - 200
1/1	30
1/2	30
1/4	34
1/8	40
1/16	50
1/32	50
1/64	60
1/128	60

Het systeem biedt real-time bescherming om het apparaat en uw veiligheid te waarborgen. De volgende lijst geeft prompts ter referentie:

Prompts op LCD-scherm	Betekenis
E1	Er treedt een storing op in het recyclesysteem waardoor de flitser niet kan flitsen. Start de flitser opnieuw op. Als het probleem aanhoudt, stuur dit product dan naar een onderhoudscentrum.
E2	Het systeem wordt te heet. Gun het systeem een rusttijd van 10 minuten.
E3	De spanning op twee aansluitingen van de flitsbuis is te hoog. Stuur dit product naar een onderhoudscentrum.
E9	Er zijn enkele fouten opgetreden tijdens het upgradeproces. Gebruik de juiste firmware-upgrademethode.

Technische gegevens

Model	V860IIIN
Compatibele camera's	Nikon camera's (i-TTL autoflash)
Vermogen (1/1 output)	76Ws
Richtgetal (1/1 output, 200mm)	GN≈60 (m ISO100)
Flitsdekking	20 tot 200mm
	Automatische zoom (Flitsdekking automatisch ingesteld om overeen te komen met de brandpuntsafstand van de lens en de beeldgrootte) Handmatige zoom Draaiende/kantelende flitskop (bounce flash): 0 tot 330° horizontaal en -7° tot 120° verticaal
Flitsduur	1/300 tot 1/20000 seconden
Belichtingsregeling
Belichtingsregelsysteem	i-TTL autoflash en handmatige flash
Flitsbelichtingscompensatie (FEC)	Handmatig. FEB: ±3 stops in stappen van 1/3 stop (Handmatige FEC en FEB kunnen worden gecombineerd.)
FE vergrendeling	Met <FEL> knop of< * > knop
Sync-modus	High-speed sync (tot 1/8000 seconde), eerste gordijn sync en tweede gordijn sync
Multi flash	Voorzien (tot 90 keer, 100Hz)
Draadloze flitser
Draadloze flitsfunctie	Transmitter (Zender), Receiver (Ontvanger), Off (Uit)
Zendergroepen	M, A, B, C
Bestuurbare ontvangergroepen	A, B, C, D, E (D/E groep kan worden bestuurd door X series flash trigger)
Zendbereik (ong.)	100m
Kanalen	32 (1~32)
ID	01~99
Modeling flash	Geactiveerd met de scherptediepte voorbeeldknop van de camera
Auto Focus Assist Beam (Hulpstraal voor automatische scherpstelling)
Effectief bereik (ong.)	Center (Midden): 0.6~10m / 2.0~32.8 feet Periphery (Periferie): 0.6~5m / 2.0~16.4 feet
LED Modeling Lamp (LED Modelleerlamp)
Power (Vermogen)	2W
Color Temperature (Kleurtemperatuur)	5300K±200K
Power Supply (Stroomvoorziening)
Power source (Stroombron)	7.2V/2600mAh Li-ion battery (Li-ionbatterij)
Recycle time (Recycletijd)	Approx 1.5 seconds (Ongeveer 1,5 seconden). Green LED indicator will light up when the flash is ready (Groene LED-indicator gaat branden wanneer de flitser klaar is).
Full power flashes (Flitsen op vol vermogen)	Approx. 480 (Ongeveer 480)
Power saving (Energiebesparing)	Power off automatically after approx. 90 seconds of idle operation (Automatisch uitschakelen na ongeveer 90 seconden inactiviteit). (60 minutes if set as Receiver (60 minuten indien ingesteld als Ontvanger))
Sync Triggering Mode (Sync Triggermodus)	Hotshoe (Flitsschoen), 2.5mm sync line (2,5 mm synchroonlijn)
Dimensions (Afmetingen)
W x H x D	195*75*59 mm
Weight without battery (Gewicht zonder batterij)	410g
Weight with battery (Gewicht met batterij)	530g
2.4G Frequency Range	2413.0MHz-2465.0MHz
Max. Transmitting Power	5dbm

Probleemoplossing

Raadpleeg deze handleiding voor probleemoplossing als er een probleem is.

De cameraflitser werkt niet.

• De cameraflitser is niet goed aan de camera bevestigd.
  • Bevestig de montagevoet van de camera stevig aan de camera.
• De elektrische contacten van de cameraflitser en de camera zijn vuil.
  • Reinig de contacten.
• < > of < > wordt niet weergegeven in de zoeker van de camera.
  • Wacht tot de flitser volledig is opgeladen en het flitsgereed-lampje gaat branden.
  • Als het flitsgereed-lampje brandt, maar < > of < > niet wordt weergegeven in de zoeker, controleer dan of deze flitser stevig is bevestigd aan de flitsschoen van de camera.
  • Als het flitsgereed-lampje na lang wachten niet gaat branden, controleer dan of er voldoende batterijvermogen is. Als de batterij bijna leeg is, verschijnt < > en knippert dit op het LCD-scherm. Vervang de batterij onmiddellijk.

De stroom schakelt vanzelf uit.

• Na 90 seconden inactiviteit wordt de automatische uitschakeling van de stroom van kracht als de flitser is ingesteld als zender.
  • Druk de ontspanknop half in of druk op een willekeurige flitsknop om te activeren.
• Na 60 minuten (of 30 minuten) inactiviteit gaat de flitser in de slaapstand als deze is ingesteld als ontvanger.
  • Druk op een willekeurige flitsknop om te activeren.

Automatisch zoomen werkt niet.

• De cameraflitser is niet goed aan de camera bevestigd.
  • Bevestig de montagevoet van de cameraflitser aan de camera.

De flitsbelichting is onderbelicht of overbelicht.

• U hebt high-speed sync gebruikt.
  • Met high-speed sync is het effectieve flitsbereik korter. Zorg ervoor dat het onderwerp zich binnen het weergegeven effectieve flitsbereik bevindt.
• U hebt de handmatige flitsmodus gebruikt.
  • Stel de flitsmodus in op i-TTL of wijzig de flitsoutput.

Foto's hebben donkere hoeken of slechts delen van het beoogde onderwerp zijn verlicht.

• De brandpuntsafstand van de lens overschrijdt de flitsdekking.
  • Controleer de flitsdekking die u hebt ingesteld. Deze flitser heeft een flitsdekking tussen 20 en 200 mm, wat geschikt is voor middenformaat camera's.

Firmware-upgrade

• De USB-poort is een Type-C USB-aansluiting. Type-C USB-verbindingslijn is van toepassing.
• Aangezien de firmware-upgrade de ondersteuning van Godox G3-software vereist, dient u de "Godox G3 firmware-upgrade software" te downloaden en te installeren voordat u de upgrade uitvoert. Kies vervolgens het gerelateerde firmwarebestand.
• Aangezien het product een firmware-upgrade moet uitvoeren, raadpleegt u de handleiding van de nieuwste elektrische versie als definitief.

Compatibele cameramodellen

Deze flitser kan worden gebruikt op de volgende Nikon serie camera modellen:

Deze tabel bevat alleen de geteste cameramodellen, niet alle Nikon serie camera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen. Rechten om deze tabel te wijzigen zijn voorbehouden.

Onderhoud

• Schakel het apparaat onmiddellijk uit als er een abnormale werking wordt geconstateerd.
• Vermijd plotselinge schokken en het product moet regelmatig worden ontstoft.
• Het is normaal dat de flitsbuis warm aanvoelt tijdens gebruik. Vermijd continue flitsen indien onnodig.
• Onderhoud van de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling die originele accessoires kan leveren.
• Dit product, met uitzondering van verbruiksartikelen zoals de flitsbuis, wordt ondersteund met een garantie van één jaar.
• Ongeautoriseerde service maakt de garantie ongeldig.
• Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het is gerepareerd door professionals.
• Wijzigingen in de specificaties of ontwerpen worden mogelijk niet in deze handleiding weergegeven.

• Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
• Niet demonteren. Als reparaties noodzakelijk zijn, moet dit product naar een erkend onderhoudscentrum worden gestuurd.
• Buiten bereik van kinderen bewaren.
• Stop met het gebruik van dit product als het openbreekt als gevolg van extrusie, vallen of een harde klap. Anders kan er een elektrische schok optreden als u de elektronische onderdelen erin aanraakt.
• Richt de flitser niet rechtstreeks in de ogen (vooral die van baby's) op korte afstand. Anders kan er een visuele beperking optreden.
• Gebruik de flitser niet in de buurt van brandbare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, en kan er brand of elektromagnetische interferentie ontstaan.
• Laat de flitser niet achter en bewaar hem niet als de omgevingstemperatuur hoger is dan 50℃. Anders kunnen de elektronische onderdelen beschadigd raken.
• Schakel de flitser onmiddellijk uit in geval van een storing.

E-mail: godox@godox.com
www.godox.com

Documenten / Hulpbronnen

Referenties

• GODOX Photo Equipment Co.,Ltd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox V860IIIN - TTL Li-ion Camera Flash voor Nikon V860IIIN Handleiding

Beschikbare talen

• English
• Deutsch
• Français
• Español
• Mexicano
