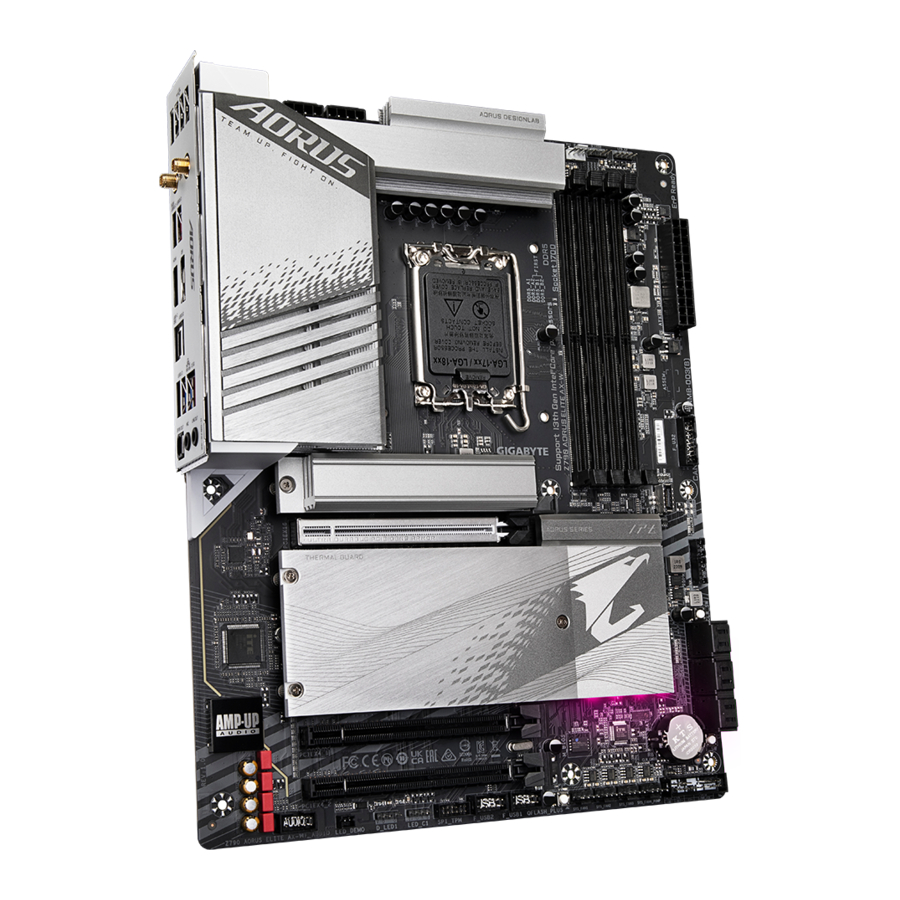

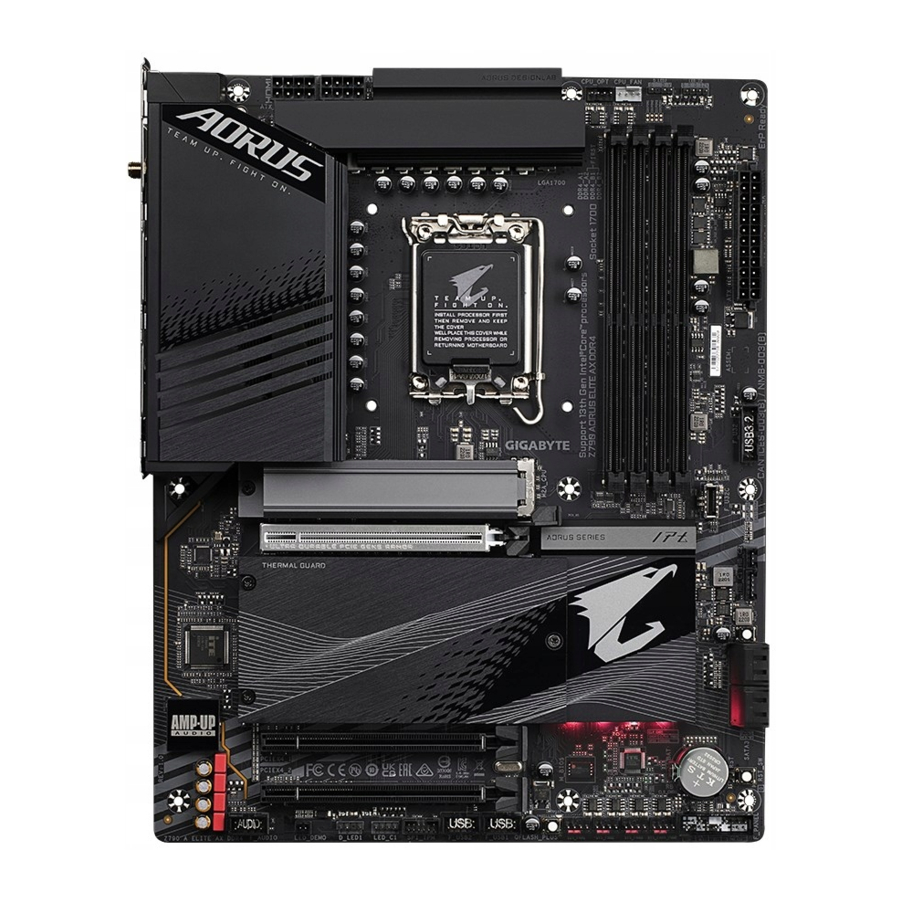

GIGABYTE Z790 AORUS ELITE AX-W - Moederbordhandleiding

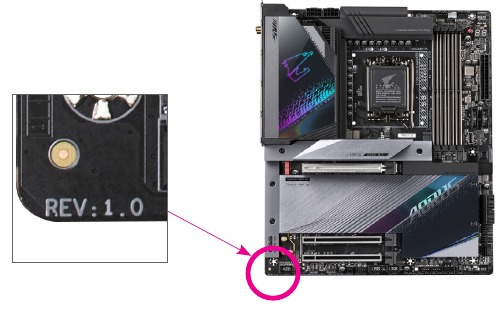

Uw moederbordrevisie identificeren

Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" (REV: 1.0) betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het moederbord BIOS, stuurprogramma's bijwerkt of wanneer u technische informatie zoekt.

Voorbeeld:

Productintroductie

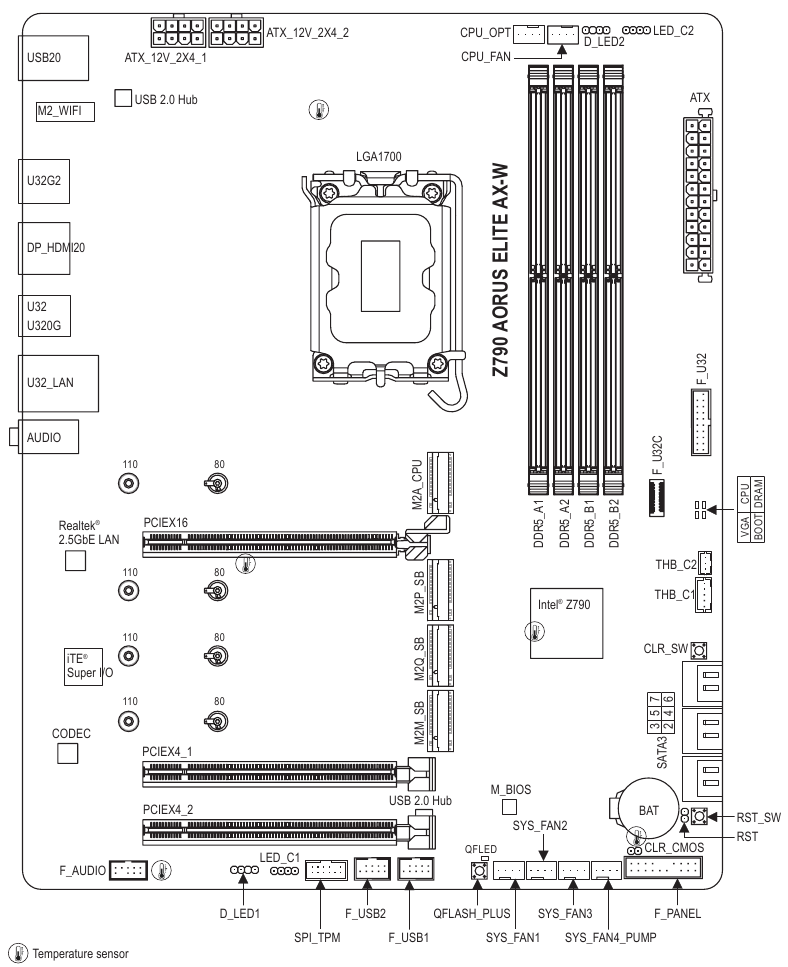

Moederbordindeling

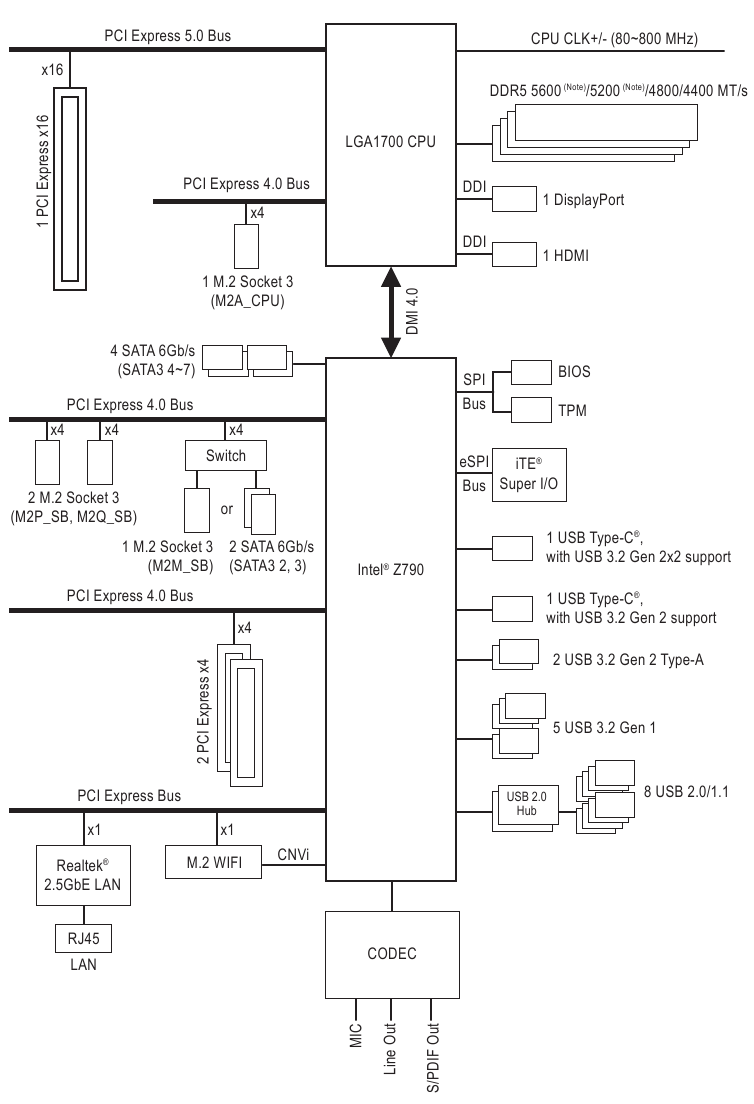

Moederbordblokschema

(Note) (Opmerking)
De daadwerkelijke ondersteuning kan variëren per CPU.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

• Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
• Verwijder of breek voor de installatie de S/N-sticker (serienummer) van het moederbord of de garantiesticker van uw dealer niet. Deze stickers zijn vereist voor garantievalidatie.
• Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg ervoor dat ze stevig en veilig zijn aangesloten.
• Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
• Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen object aan om statische elektriciteit te verwijderen.
• Plaats het moederbord voor de installatie op een antistatisch kussen of in een elektrostatische afschermingscontainer.
• Voordat u de voedingskabel aansluit of loskoppelt van het moederbord, moet u ervoor zorgen dat de voeding is uitgeschakeld.
• Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
• Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
• Plaats het computersysteem niet op een oneffen oppervlak.
• Plaats het computersysteem niet in een omgeving met hoge temperaturen of een vochtige omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en fysiek letsel aan de gebruiker.
• Raadpleeg een gecertificeerde computertechnicus als u niet zeker bent over installatiestappen of een probleem hebt met het gebruik van het product.
• Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

CPU	LGA1700 socket: Support voor 14e, 13e en 12e generatie Intel ® Core ™, Pentium ® Gold en Celeron ® processoren (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.) L3-cache varieert per CPU
Chipset	Intel ® Z790 Express Chipset
Geheugen	14e en 13e generatie Intel ® Core ™ i9/i7-processoren: Ondersteuning voor DDR5 5600/5200/4800/4400 MT/s geheugenmodules 13e generatie Intel ® Core ™ i5/i3 en 12e generatie Intel ® Core ™, Pentium ® Gold en Celeron ® processoren: Ondersteuning voor DDR5 4800/4400 MT/s geheugenmodules 4 x DDR5 DIMM-sockets die tot 192 GB (48 GB enkele DIMM-capaciteit) systeemgeheugen ondersteunen Dual channel geheugenarchitectuur Ondersteuning voor ECC Un-buffered DIMM 1Rx8/2Rx8 geheugenmodules (werken in non-ECC modus) Ondersteuning voor non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 geheugenmodules Ondersteuning voor Extreme Memory Profile (XMP) geheugenmodules (De CPU- en geheugenconfiguratie kunnen van invloed zijn op de ondersteunde geheugentypen, datasnelheid (snelheid) en het aantal DRAM-modules. Raadpleeg de "Memory Support List" (Geheugenondersteuningslijst) op de website van GIGABYTE voor meer informatie.)
Onboard graphics	Geïntegreerde grafische processor - Intel ® HD Graphics-ondersteuning: 1 x HDMI-poort, die een maximale resolutie van 4096x2160@60 Hz ondersteunt * Ondersteuning voor HDMI 2.0-versie en HDCP 2.3. 1 x DisplayPort, die een maximale resolutie van 4096x2304@60 Hz ondersteunt * Ondersteuning voor DisplayPort 1.2-versie en HDCP 2.3 (Grafische specificaties kunnen variëren, afhankelijk van de CPU-ondersteuning.)
Audio	Realtek ® Audio CODEC High Definition Audio 2/4/5.1/7.1-kanaals * U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware. Voor het configureren van 7.1-kanaals audio gaat u naar de audiosoftware voor audio-instellingen. Ondersteuning voor S/PDIF Out
LAN	Realtek ® 2.5GbE LAN-chip (2.5 Gbps/1 Gbps/100 Mbps)
Draadloze communicatiemodule	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, ondersteunt 2.4/5/6 GHz carrier frequentiebanden BLUETOOTH 5.3 Ondersteuning voor 11ax 160MHz draadloze standaard en tot 2.4 Gbps datasnelheid Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, ondersteunt 2.4/5/6 GHz carrier frequentiebanden BLUETOOTH 5.3 Ondersteuning voor 11ax 160MHz draadloze standaard en tot 2.4 Gbps datasnelheid * De werkelijke datasnelheid kan variëren, afhankelijk van de omgeving en apparatuur.
Uitbreidingsslots	CPU: 1 x PCI Express x16 slot, ondersteunt PCIe 5.0 en werkt op x16 (PCIEX16) * Voor optimale prestaties, indien slechts één PCI Express-videokaart wordt geïnstalleerd, dient u deze in de PCIEX16-sleuf te installeren. Chipset: 1 x PCI Express x16 slot, ondersteunt PCIe 4.0 en werkt op x4 (PCIEX4_1) 1 x PCI Express x16 slot, ondersteunt PCIe 3.0 en werkt op x4 (PCIEX4_2)
Opslaginterface	CPU: 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD ondersteuning) (M2A_CPU) Chipset: 2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD ondersteuning) (M2P_SB, M2Q_SB) - 1 x M.2 connector (Socket 3, M key, type 22110/2280 SATA en PCIe 4.0 x4 SSD-ondersteuning) (M2M_SB) - 6 x SATA 6Gb/s-connectoren RAID 0, RAID 1, RAID 5 en RAID 10 ondersteuning voor NVMe SSD-opslagapparaten RAID 0, RAID 1, RAID 5 en RAID 10 ondersteuning voor SATA-opslagapparaten * Raadpleeg "Interne connectoren" voor de installatie-instructies voor de M.2- en SATA-connectoren.
USB	Chipset: 1 x USB Type-C ®-poort op het achterpaneel, met USB 3.2 Gen 2x2-ondersteuning 1 x USB Type-C ®-poort met USB 3.2 Gen 2-ondersteuning, beschikbaar via de interne USB-header 2 x USB 3.2 Gen 2 Type-A-poorten (rood) op het achterpaneel 5 x USB 3.2 Gen 1-poorten (3 poorten op het achterpaneel, 2 poorten beschikbaar via de interne USB-header) Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1-poorten (4 poorten op het achterpaneel, 4 poorten beschikbaar via de interne USB-headers)
Interne connectoren	1 x 24-pins ATX-hoofdstroomconnector 2 x 8-pins ATX 12V-stroomconnectoren 1 x CPU-ventilatorheader 1 x CPU-ventilator/waterkoelingpomp-header 3 x systeemventilatorheaders 1 x systeemventilator/waterkoelingpomp-header 2 x adresseerbare LED-strip headers 2 x RGB LED-strip headers 4 x M.2 Socket 3-connectoren 6 x SATA 6Gb/s-connectoren 1 x frontpaneelheader 1 x frontpaneel audioheader 1 x USB Type-C ®-header, met USB 3.2 Gen 2-ondersteuning 1 x USB 3.2 Gen 1-header 2 x USB 2.0/1.1-headers
Interne connectoren	2 x Thunderbolt ™ add-in kaartconnectoren 1 x Trusted Platform Module header (voor de GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2-module alleen) 1 x reset button (resetknop) 1 x Q-Flash Plus button (Q-Flash Plus-knop) 1 x Clear CMOS button (Clear CMOS-knop) 1 x reset jumper (resetjumper) 1 x Clear CMOS jumper (Clear CMOS-jumper)
Connectoren achterpaneel	1 x USB Type-C ®-poort, met USB 3.2 Gen 2x2-ondersteuning 2 x USB 3.2 Gen 2 Type-A-poorten (rood) 3 x USB 3.2 Gen 1-poorten 4 x USB 2.0/1.1-poorten 2 x SMA-antenneconnectoren (2T2R) 1 x HDMI port (HDMI-poort) 1 x DisplayPort 1 x RJ-45 port (RJ-45-poort) 1 x optical S/PDIF Out connector (optische S/PDIF Out-connector) 2 x audio jacks (audio-aansluitingen)
I/O-controller	iTE ® I/O Controller Chip
Hardwaremonitor	Spanningsdetectie Temperatuurdetectie Ventilatorsnelheidsdetectie Detectie van de waterkoelingsdoorstroming Waarschuwing ventilatorstoring Ventilatorsnelheidsregeling * Of de functie voor het regelen van de ventilatorsnelheid (pomp) wordt ondersteund, is afhankelijk van de ventilator (pomp) die u installeert.
BIOS	1 x 256 Mbit flash Gebruik van gelicentieerde AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unieke functies	Ondersteuning voor GIGABYTE Control Center (GCC) * Beschikbare applicaties in GCC kunnen per moederbordmodel verschillen. Ondersteunde functies van elke applicatie kunnen ook variëren, afhankelijk van de moederbordspecificaties. Ondersteuning voor Q-Flash Ondersteuning voor Q-Flash Plus Ondersteuning voor Smart Backup
Gebundelde software	Norton ® Internet Security (OEM-versie) LAN-bandbreedtebeheersoftware
Besturingssysteem	Ondersteuning voor Windows 11 64-bit Ondersteuning voor Windows 10 64-bit
Form Factor	ATX Form Factor; 30.5cm x 24.4cm

* GIGABYTE behoudt zich het recht voor om wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie zonder voorafgaande kennisgeving.

CPU en CPU-koeler

Lees de volgende richtlijnen voordat je begint met het installeren van de CPU:

• Zorg ervoor dat het moederbord de CPU ondersteunt.
  (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat je de CPU installeert om schade aan de hardware te voorkomen.
• Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of zoek naar de inkepingen aan beide zijden van de CPU en de uitlijningsnokken op de CPU-socket.)
• Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
• Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
• Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen boven de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als je de frequentie boven de standaardspecificaties wilt instellen, doe dit dan volgens je hardwarespecificaties, inclusief de CPU, grafische kaart, het geheugen, de harde schijf, enz.

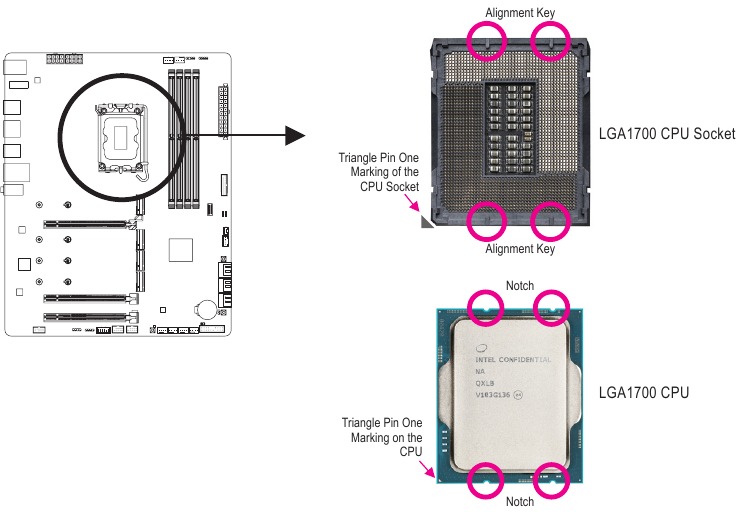

Let op de CPU-oriëntatie

Let op de uitlijningsnokken op de CPU-socket van het moederbord en de inkepingen op de CPU.

Verwijder de CPU-socketcover niet voordat je de CPU plaatst. Deze kan automatisch van de laadplaat springen nadat je de CPU hebt geplaatst en de laadplaat hebt gesloten.

Ga naar de website van GIGABYTE voor meer informatie over hardware-installatie.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

De CPU installeren

Volg de onderstaande stappen om de CPU correct in de CPU-socket van het moederbord te installeren.

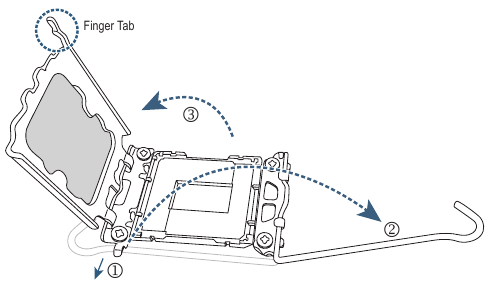

1. 1. Druk de hendel van de CPU-socket voorzichtig naar beneden en weg van de socket
   2. Til de vergrendelingshendel van de CPU-socket volledig op.
   3. Gebruik het vingerlipje aan de zijkant van de metalen laadplaat om de metalen laadplaat te openen met de plastic beschermkap eraan bevestigd

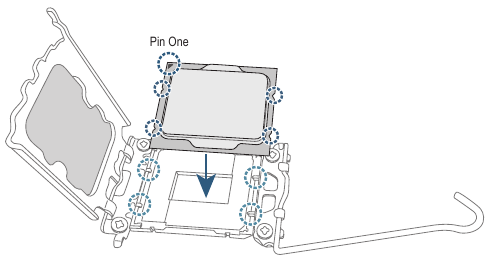

2. Houd de CPU met je vingers vast aan de randen. Lijn de pin één markering (driehoek) van de CPU uit met de pin één hoek van de CPU-socket (of lijn de CPU-inkepingen uit met de uitlijningsnokken van de socket) en plaats de CPU voorzichtig in de juiste positie

3. Zorg ervoor dat de CPU correct is geïnstalleerd en sluit vervolgens de laadplaat. De plastic beschermkap springt eraf, verwijder deze gewoon. Zet de hendel vast onder de borglip om de installatie van de CPU te voltooien
   *Plaats altijd de plastic beschermkap terug wanneer de CPU niet is geïnstalleerd om de CPU-socket te beschermen.
   Forceer de vergrendelingshendel van de CPU-socket niet wanneer de CPU niet correct is geïnstalleerd, omdat dit de CPU en de CPU-socket kan beschadigen.

De CPU-koeler installeren

Zorg ervoor dat je de CPU-koeler installeert nadat je de CPU hebt geïnstalleerd. (De daadwerkelijke installatie kan verschillen, afhankelijk van de te gebruiken CPU-koeler. Raadpleeg de gebruikershandleiding van je CPU-koeler.)

1. Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de geïnstalleerde CPU

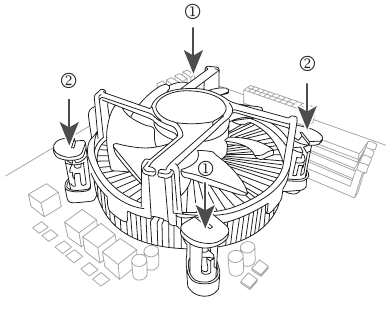

2. Plaats de koeler bovenop de CPU en lijn de vier push-pins uit met de pin-gaten op het moederbord. Druk de push-pins diagonaal naar beneden.

3. Sluit ten slotte de stroomconnector van de CPU-koeler aan op de CPU-ventilatorheader (CPU FAN) op het moederbord


Het geheugen installeren

Lees de volgende richtlijnen voordat je begint met het installeren van het geheugen:

• Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat je het geheugen installeert om schade aan de hardware te voorkomen.
• Geheugenmodules hebben een failsafe ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als je het geheugen niet kunt plaatsen, draai het dan om.

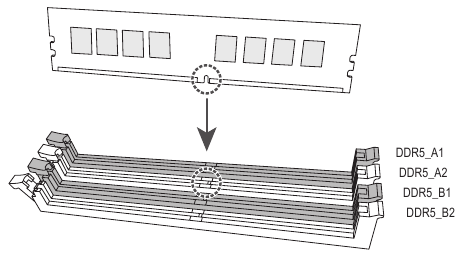

Dual Channel geheugenconfiguratie

Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en de capaciteit van het geheugen. Het inschakelen van de Dual Channel geheugenmodus verdubbelt de originele geheugenbandbreedte.

De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:

Kanaal A: DDR5 Al, DDR5 A2
Kanaal B: DDR5 Bl, DDR5 B2

Aanbevolen Dual Channel Memo Configuratie

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 Modules	- -	DS/SS	- -	DS/SS
4 Modules	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Geen geheugen)

Vanwege CPU-beperkingen, lees de volgende richtlijnen voordat je het geheugen in de Dual Channel-modus installeert.

1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
2. Wanneer je de Dual Channel-modus inschakelt met twee of vier geheugenmodules, wordt het aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.


Wanneer je een enkele geheugenmodule installeert, raden we aan om deze in de DDR5_A2- of DDR5 B2-socket te installeren.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat je begint met het installeren van een uitbreidingskaart:

•
  Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij je uitbreidingskaart is geleverd zorgvuldig door.
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat je een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Volg de onderstaande stappen om je uitbreidingskaart correct in de uitbreidingsslot te installeren.

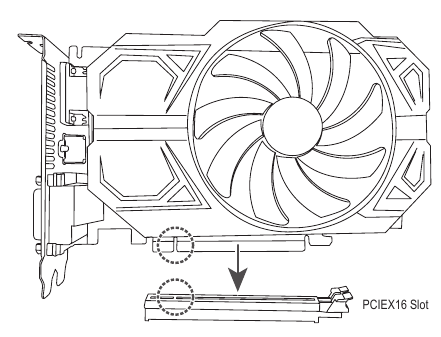

1. Zoek een uitbreidingsslot dat je kaart ondersteunt. Verwijder de metalen slotcover van het achterpaneel van de behuizing.
2. Lijn de kaart uit met de slot en druk de kaart naar beneden totdat deze volledig in de slot zit.
3. Zorg ervoor dat de uitbreidingskaart volledig in de slot zit.
4. Zet de metalen beugel van de kaart vast aan het achterpaneel van de behuizing met een schroef.
5. Nadat je alle uitbreidingskaarten hebt geïnstalleerd, plaats je de behuizingscover(s) terug.
6. Schakel je computer in. Ga indien nodig naar BIOS Setup om de vereiste BIOS-wijzigingen voor je uitbreidingskaart(en) aan te brengen.
7. Installeer de driver die bij de uitbreidingskaart is geleverd in je besturingssysteem.


Aansluitingen op het achterpaneel

1. USB 2.0/1.1-poort
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
2. SMA-antenneconnectoren (2T2R)
   Gebruik deze connector om een antenne aan te sluiten.

   Draai de antennes vast aan de antenneconnectoren en richt de antennes vervolgens correct om een betere signaalontvangst te krijgen.
3. USB 3.2 Gen 2 Type-A-poort (Rood)
   De USB 3.2 Gen 2-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
4. USB 3.2 Gen 2 Type-A-poort (Rood) (Q-Flash Plus-poort)
   De USB 3.2 Gen 2-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus (^Opmerking) gebruikt, moet u ervoor zorgen dat u eerst de USB-flashdrive in deze poort steekt.
5. DisplayPort
   DisplayPort levert hoogwaardige digitale beelden en audio en ondersteunt bi-directionele audiotransmissie.
   DisplayPort kan HDCP 2.3-contentbeschermingsmechanismen ondersteunen. U kunt deze poort gebruiken om uw DisplayPort-ondersteunde monitor aan te sluiten. Opmerking: De DisplayPort-technologie kan een maximale resolutie van 4096x2304@60 Hz ondersteunen, maar de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
6. HDMI-poort

   De HDMI-poort is HDCP 2.3-compatibel en ondersteunt Dolby TrueHD- en DTS HIGH-DEFINITION MULTIMEDIA INTERFACE HD Master Audio-formaten. Het ondersteunt ook tot 192KHz/24bit 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMl-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@60 Hz, maar de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.

   Na het installeren van het DisplayPort/HDMl-apparaat, moet u ervoor zorgen dat u het standaard geluidsweergaveapparaat instelt op DisplayPort/HDMl. (De itemnaam kan verschillen afhankelijk van uw besturingssysteem.)
7. USB 3.2 Gen 1-poort
   De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
   (Opmerking)
   Om de Q-Flash Plus-functie in te schakelen, gaat u naar de pagina "Unique Features" (Unieke functies) van de website van GIGABYTE voor meer informatie.
8. USB Type-C^@-poort
   De omkeerbare USB-poort ondersteunt de USB 3.2 Gen 2x2-specificatie en is compatibel met de USB 3.2 Gen 2-, USB 3.2 Gen 1- en USB 2.0-specificaties. Gebruik deze poort voor USB-apparaten.
9. RJ45 LAN-poort
   De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 2,5 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.

Speed LED (Snelheids-LED):

State (Staat)	Description (Beschrijving)
Orange (Oranje)	2.5 Gbps data rate (2,5 Gbps datasnelheid)
Green (Groen)	1 Gbps data rate (1 Gbps datasnelheid)
Off (Uit)	100 Mbps data rate (100 Mbps datasnelheid)

Activity LED (Activiteits-LED):

State (Staat)	Description (Beschrijving)
Blinking (Knipperend)	Data transmission or receiving is occurring (Gegevensoverdracht of -ontvangst vindt plaats)
Off (Uit)	No data transmission or receiving is occurring (Er vindt geen gegevensoverdracht of -ontvangst plaats)

10. Line Out/Front Speaker Out
    De line-out-aansluiting.
11. Mic In/Rear Speaker Out
    De microfooningang.
12. Optical SIPDIF Out Connector
    Deze connector biedt digitale audio-uitvoer naar een extern audiosysteem dat digitale optische audio ondersteunt. Voordat u deze functie gebruikt, moet u ervoor zorgen dat uw audiosysteem een optische digitale audio-ingang biedt.

Audio Jack Configurations (Audio-aansluiting configuraties):

Jack (Aansluiting)	Headphone/ (Koptelefoon/) 2-channel (2-kanaals)	4-channel (4-kanaals)	5.1-channel (5.1-kanaals)	7.1-channel (7.1-kanaals)
Line Out/Front Speaker Out
Mic In/Rear Speaker Out
Front Panel Line Out/Side Speaker Out
Front Panel Mic In/Center/Subwoofer Speaker Out

U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audio-software. Om 7.1-kanaals audio te configureren, opent u de audio-software voor audio-instellingen.

Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audio-software.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
• Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.

Onboard knoppen en LED's

RST SW (Resetknop)

Met de resetknop (RST_SW) kunnen gebruikers de computer snel in- en uitschakelen in een open omgeving wanneer ze hardwarecomponenten willen vervangen of hardwaretests willen uitvoeren.

De resetknop biedt u verschillende functies om te gebruiken. Om de knop opnieuw toe te wijzen om verschillende taken uit te voeren, gaat u naar de "BIOS Setup" -pagina van de GIGABYTE-website en zoekt u naar "RST_SW (MULTIKEY)" voor meer informatie.

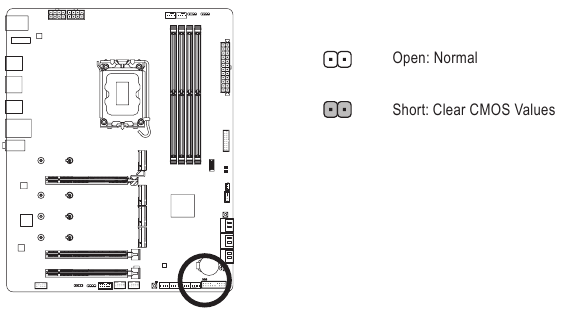

CLR SW (Clear CMOS-knop)

Gebruik deze knop om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen wanneer dat nodig is.

• Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de clear CMOS-knop gebruikt.
• Gebruik de clear CMOS-knop niet als het systeem is ingeschakeld, anders kan het systeem worden afgesloten en kunnen gegevens verloren gaan of beschadigd raken.
• Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (ga naar de "BIOS Setup" -pagina van de GIGABYTE-website voor meer informatie).

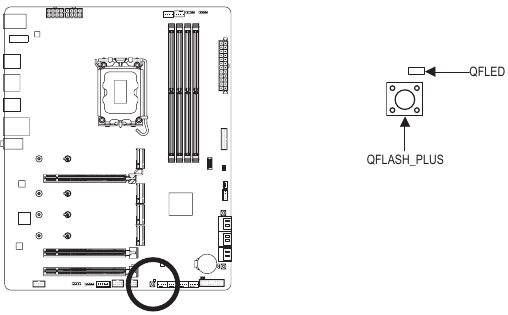

QFLASH PLUS (Q-Flash Plus-knop)

Met Q-Flash Plus kunt u het BIOS updaten wanneer uw systeem is uitgeschakeld (S5-shutdownstatus). Sla het nieuwste BIOS op een USB-stick op en sluit deze aan op de speciale poort. Vervolgens kunt u het BIOS automatisch flashen door simpelweg op de Q-Flash Plus-knop te drukken. De QFLED knippert wanneer de BIOS-matching- en flashactiviteiten starten en stopt met knipperen wanneer het flashen van het hoofd-BIOS is voltooid.

Om de Q-Flash Plus-functie in te schakelen, gaat u naar de "Unique Features" -pagina van de GIGABYTE-website voor meer informatie.

Status-LED's

De status-LED's geven aan of de CPU, het geheugen, de grafische kaart en het besturingssysteem correct werken na het inschakelen van het systeem. Als de CPU/DRAMNGA-LED brandt, betekent dit dat het bijbehorende apparaat niet normaal werkt; als de BOOT-LED brandt, betekent dit dat u het besturingssysteem nog niet hebt geopend.

CPU: CPU-status-LED
DRAM: Geheugenstatus-LED
VGA: Grafische kaart status-LED
BOOT: Besturingssysteemstatus-LED

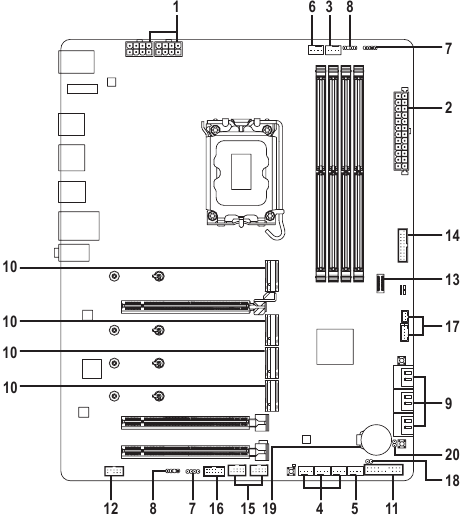

Interne connectoren

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2

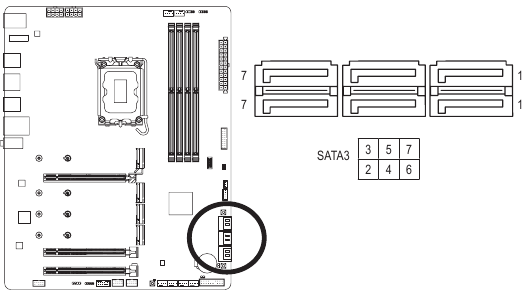

9. SATA3 2/3/4/5/6/7

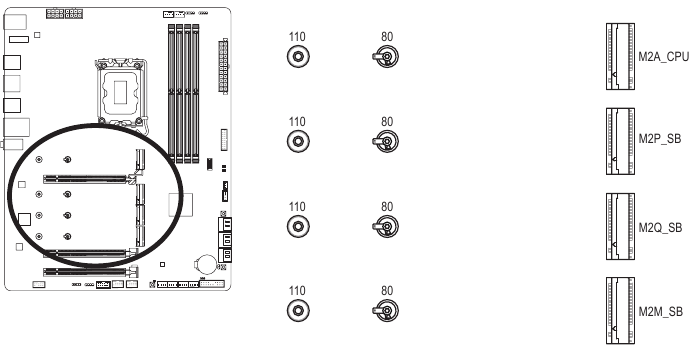

10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB

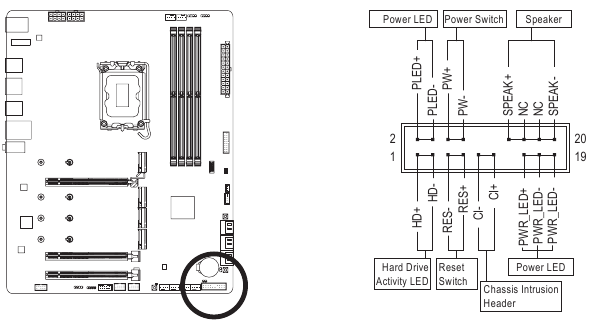

11. F_PANEL

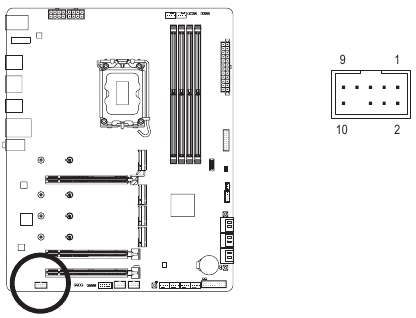

12. F_AUDIO

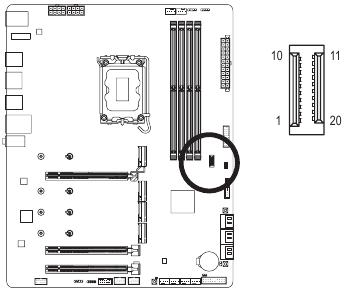

13. F_U32C

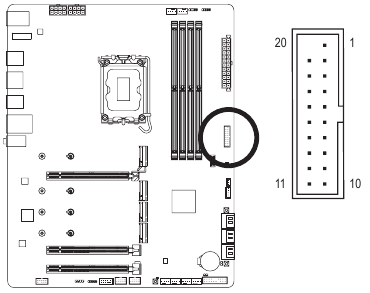

14. F_U32

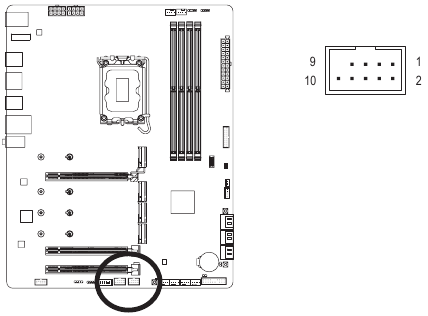

15. F_USB1/F_USB2

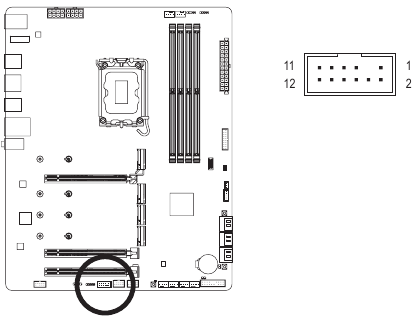

16. SPI_TPM

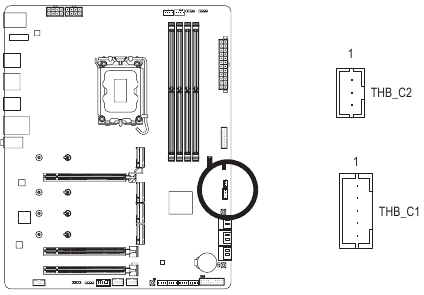

17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

•
  Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren waarop u ze wilt aansluiten.
• Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V-stroomconnectoren en 2x12-hoofdstroomconnector)
Door het gebruik van de stroomconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u eerst controleren of de voeding is uitgeschakeld en alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.

De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet op.

Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

ATX_12V_2X4_1/ATX_12V_2X4_2:

ATX_12V_2X4_1/ATX_12V_2X4_2

Pin nr.	Definitie	Pin nr.	Definitie
1	GND (alleen voor 2x4-pins 12V)	5	+12V (alleen voor 2x4-pins 12V)
2	GND (alleen voor 2x4-pins 12V)	6	+12V (alleen voor 2x4-pins 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

ATX

Pin nr.	Definitie	Pin nr.	Definitie
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (zacht aan/uit)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand-by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (alleen voor 2x12-pins ATX)	23	+5V (alleen voor 2x12-pins ATX)
12	3.3V (alleen voor 2x12-pins ATX)	24	GND (alleen voor 2x12-pins ATX)

CPU_FAN/SYS_FAN1/2/3 (Ventilatorkoppen)
Alle ventilatorkoppen op dit moederbord zijn 4-pins. De meeste ventilatorkoppen hebben een foolproof insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connector draad is de aardedraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

Pin nr.	Definitie
1	GND
2	Spanningssnelheidsregeling
3	Sense
4	PWM-snelheidsregeling

SYS_FAN4_PUMP (Systeemventilator/Waterkoelpompkop)
De ventilator-/pompkop is 4-pins en heeft een foolproof insteekontwerp. De meeste ventilatorkoppen hebben een foolproof insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connector draad is de aardedraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren. De kop biedt ook snelheidsregeling voor een waterkoelpomp. Ga naar de pagina "BIOS Setup" (BIOS-instellingen) van de website van GIGABYTE en zoek naar "Smart Fan 6" voor meer informatie.

Pin No.	Definitie
1	GND
2	Voltage Speed Control (Spanningssnelheidsregeling)
3	Sense (Detectie)
4	PWM Speed Control (PWM-snelheidsregeling)

•
  Zorg ervoor dat u de ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratie-jumperblokken. Plaats geen jumperkap op de headers.

CPU_OPT (CPU Fan/Water Cooling Pump Header (CPU-ventilator/waterkoeling-pompheader))
De ventilator/pompheader is 4-pins en heeft een foolproof-insteekontwerp. De meeste ventilatorheaders hebben een foolproof-insteekontwerp. Zorg er bij het aansluiten van een ventilatorkabel voor dat u deze in de juiste richting aansluit (de zwarte connector draad is de massadraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor snelheidsregeling van de ventilator.

Pin No.	Definitie
1	GND
2	Voltage Speed Control (Spanningssnelheidsregeling)
3	Sense (Detectie)
4	PWM Speed Control (PWM-snelheidsregeling)

LED CllLED C2 (RGB LED strip Headers (RGB LED-strip headers))
De headers kunnen worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2m.

LED_C2

LED_C1

Pin No.	Definitie
1	12V
2	G
3	R
4	B

Sluit uw RGB LED-strip aan op de header. De stroompin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op Pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

Ga voor het in- en uitschakelen van de verlichting van de LED-strip naar de pagina "Unique Features" (Unieke functies) van de website van GIGABYTE.

Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.

8) D LEDI/D LED2 (Addressable LED strip Headers (Adresseerbare LED-strip headers))
De headers kunnen worden gebruikt om een standaard 5050 adresseerbare LED-strip aan te sluiten, met een maximaal vermogen van 5A (5V) en een maximaal aantal van 1000 LED's.

D_LED2

D_LED1

Pin No.	Definitie
1	V (5V)
2	Data
3	No Pin (Geen pin)
4	GND

Sluit uw adresseerbare LED-strip aan op de header. De stroompin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op Pin 1 van de adresseerbare LED-strip header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

Ga voor het in- en uitschakelen van de verlichting van de LED-strip naar de pagina "Unique Features" (Unieke functies) van de website van GIGABYTE.

Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.

SATA3 21314151617 (SATA 6Gb/s Connectors (SATA 6Gb/s connectoren))
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt een enkel SATA-apparaat. De InteP-chipset ondersteunt RAID 0, RAID 1 RAID 5 en RAID 10. Ga naar de pagina "Configuring a RAID Set" (Een RAID-set configureren) van de website van GIGABYTE voor instructies over het configureren van een RAID-array.

Pin No.	Definitie
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Om hot-plugging voor de SATA-poorten in te schakelen, gaat u naar de pagina "BIOS Setup" (BIOS-instellingen) van de website van GIGABYTE en zoekt u naar "SATA Configuration" (SATA-configuratie) voor meer informatie.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 Socket 3 Connectors (M.2 Socket 3 connectoren))
Er zijn twee soorten M.2 SSD's: M.2 SATA SSD's en M.2 PCIe SSD's. Zorg ervoor dat u controleert welk type M.2 SSD's wordt ondersteund door de M.2-socket die u wilt gebruiken. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken, hetzij met een M.2 SATA SSD, hetzij met een SATA-harde schijf. Ga naar de pagina "Configuring a RAID Set" (Een RAID-set configureren) van de website van GIGABYTE voor instructies over het configureren van een RAID-array.

Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.

Stap 1:
Om toegang te krijgen tot de M.2-sleuf die u wilt gebruiken, maakt u de schroeven op het moederbordkoellichaam diagonaal los om het koellichaam te verwijderen. Zoek het juiste montagegat voor de te installeren M.2 SSD en installeer vervolgens eerst de M.2 EZ-Latch Plus-clip.
Als u een M.2 SSD wilt installeren in het 11 Omm-gat dat al een afstandhouder voor het moederbordkoellichaam heeft, zorg er dan voor dat u eerst de EZ-Latch Plus-clip verwijdert en de schroef van het moederbordkoellichaam gebruikt om het koellichaam en de SSD vast te zetten.

Stap 2:
Verwijder de beschermfolie van de thermische pad op de M.2-connector. Plaats de M.2 SSD onder een hoek in de M.2-connector.

Stap 3:
Druk op de voorkant van de M.2 SSD en zorg ervoor dat de M.2 SSD is vastgezet met de M.2 EZ-Latch Plus-clip. Verwijder de beschermfolie van de onderkant van het moederbordkoellichaam en plaats vervolgens het koellichaam terug en draai de schroeven diagonaal vast.

* Types of M.2 SSDs supported by each M.2 connector:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

Please visit GIGABYTE's website for details on using M.2 EZ-Latch Plus. (Bezoek de website van GIGABYTE voor meer informatie over het gebruik van M.2 EZ-Latch Plus.)
Install the M 2 SSD https://www.qigabyte.com/WebPage/920/M2-latchplus.html
Remove the M 2 SSD https://www.gigabyte.com/WebPage/921/removeM2.html
* Motherboard heatsink design may vary by model. (Het ontwerp van het koellichaam van het moederbord kan per model verschillen.)

Installatie-opmerkingen voor de M.2- en SATA-connectoren

De beschikbaarheid van de SATA-connectoren kan worden beïnvloed door het type apparaat dat in de M.2-sockets is geïnstalleerd. De M2M_SB-connector deelt bandbreedte met de SATA3 2-, 3-connector. Raadpleeg de volgende tabel voor details.

• M2A_CPU/M2P_SB/M2Q_SB:

Connector/Type of M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 PCIe SSD
No M.2 SSD Installed

: Available (Beschikbaar), : Not available (Niet beschikbaar)

• M2M_SB:

Connector/Type of M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe SSD
No M.2 SSD Installed

F PANEL (Frontpaneelconnector)
Sluit de aan/uit-schakelaar, de resetknop, de luidspreker, de chassisintrusieschakelaar/-sensor en de systeemstatusindicator op het chassis aan op deze connector volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

• PLED/PWR_LED (Power LED):
  Wordt aangesloten op de stroomstatusindicator op het voorpaneel van het chassis. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).

System Status (Systeemstatus)	LED
S0	On
S3/S4/S5	Off

• PW (Power Switch) (Aan/uit-schakelaar):
  Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van het chassis. U kunt configureren hoe u uw systeem uitschakelt met behulp van de aan/uit-schakelaar (ga naar de "BIOS Setup" (BIOS-instellingen)-pagina van de website van GIGABYTE en zoek naar "Soft-Off by PWR-BTTN" voor meer informatie).
• SPEAK (Speaker) (Luidspreker):
  Wordt aangesloten op de luidspreker op het voorpaneel van het chassis. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te laten horen. Er is een enkele korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
• HD (Hard Drive Activity LED) (Harde schijf activiteit LED):
  Wordt aangesloten op de activiteit-LED van de harde schijf op het voorpaneel van het chassis. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
• RES (Reset Switch) (Resetknop):
  Wordt aangesloten op de resetknop op het voorpaneel van het chassis. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en er geen normale herstart kan worden uitgevoerd.
• Cl (Chassis Intrusion Header) (Chassisintrusieconnector):
  Wordt aangesloten op de chassisintrusieschakelaar/-sensor op het chassis die kan detecteren of de chassisbehuizing is verwijderd. Voor deze functie is een chassis met een chassisintrusieschakelaar/-sensor vereist.
• NC: No connection (Geen verbinding).
  Het ontwerp van het voorpaneel kan per chassis verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, een resetknop, een stroom-LED, een activiteit-LED van de harde schijf, een luidspreker, enz. Wanneer u de voorpaneelmodule van uw chassis op deze connector aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

Het ontwerp van het voorpaneel kan per chassis verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, een resetknop, een stroom-LED, een activiteit-LED van de harde schijf, een luidspreker, enz. Wanneer u de voorpaneelmodule van uw chassis op deze connector aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

F_AUDIO (Audio-connector voor voorpaneel)
De audio-connector voor het voorpaneel ondersteunt High Definition audio (HD). U kunt uw audiomodule voor het voorpaneel van het chassis op deze connector aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordconnector. Een onjuiste aansluiting tussen de moduleconnector en de moederbordconnector zorgt ervoor dat het apparaat niet kan werken of zelfs beschadigd raakt.

Pin No.	Definition (Definitie)
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R (Koptelefoon rechts)
6	MIC Detection (MIC-detectie)
7	SENSE_SEND
8	No Pin (Geen pin)
9	Head Phone L (Koptelefoon links)
10	Head Phone Detection (Koptelefoon detectie)

Sommige chassis bieden een audiomodule voor het voorpaneel met gescheiden connectoren op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van het chassis voor informatie over het aansluiten van de audiomodule voor het voorpaneel met verschillende draadtoewijzingen.

F U32C (USB Type-C-connector met USB 3.2 Gen 2-ondersteuning)
De connector voldoet aan de USB 3.2 Gen 2-specificatie en kan één USB-poort leveren.

Pin No.	Definition	Pin No.	Definition
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10 U	SBU2	20	CC2

F_U32 (USB 3.2 Gen 1 Header)
De header voldoet aan de USB 3.2 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de lokale dealer voor de aanschaf van het optionele 3,5" voorpaneel dat twee USB 3.2 Gen 1-poorten biedt.

Pin No.	Definition	Pin No.	Definition
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4 B_	GND	14	SSTX2+ B S S
5	SSTX1-	15	SSTX2- 1
6	SSTX1+	16	1 GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin S

F_USBI/F USB2 (USB 2.0/1.1 Headers)
De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de lokale dealer voor de aanschaf van de optionele USB-beugel.

Pin No.	Definition
1	Power (5V)
2	Power (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND _
8	GND
9	No Pin
10	NC

Zorg ervoor dat u uw computer uitschakelt en de stekker uit het stopcontact haalt voordat u de USB-beugel installeert, om schade aan de USB-beugel te voorkomen.

SPI_TPM (Trusted Platform Module Header)
U kunt een SPI TPM (Trusted Platform Module) op deze header aansluiten.

Pin No.	Definition
1	Data Output
2	Power (3.3V)
3	No Pin
4	NC
5	Data Input
6	CLK
7	Chip Select
8	GND _ 0
9	IRQ
10	NC
11	NC
12	RST

THB CllTHB C2 (Thunderbole Add-in Card Connectors)
De connectoren worden gebruikt om verbinding te maken met een GIGABYTE Thunderbolt" add-in card.

Ondersteunt een Thunderbolt" add-in card.

CLR CMOS (Clear CMOS Jumper)
Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen enkele seconden aan te raken.

•
  Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de CMOS-waarden wist.
• Na het opnieuw opstarten van het systeem gaat u naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureert u de BIOS-instellingen handmatig (ga naar de "BIOS Setup" (BIOS-instellingen) pagina van de GIGABYTE-website voor meer informatie).

BAT (Battery)
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.

U kunt de CMOS-waarden wissen door de batterij te verwijderen

1. Schakel uw computer uit en trek de stekker uit het stopcontact
2. Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp zoals een schroevendraaier om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
3. Plaats de batterij terug.
4. Steek de stekker in het stopcontact en start uw computer opnieuw op.

•
  Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
• Vervang de batterij door een gelijkwaardige. Schade aan uw apparaten kan optreden als de batterij wordt vervangen door een onjuist model.
• Neem contact op met de plaats van aankoop of een lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
• Let bij het plaatsen van de batterij op de richting van de positieve (+) en de negatieve (-) kant van de batterij (de positieve kant moet naar boven wijzen).
• Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

RST (Reset Jumper)
De reset jumper (RST) kan worden aangesloten op de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.

Pin nr.	Definitie
1	Reset
2	GND

De reset jumper biedt u verschillende functies om te gebruiken. Om de knop opnieuw toe te wijzen om verschillende taken uit te voeren, gaat u naar de "BIOS Setup" (BIOS-instellingen) pagina van de website van GIGABYTE en zoekt u naar "RST_SW (MULTIKEY)" voor meer informatie.

BIOS-instellingen

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn onder meer het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS Setup-programma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.

Om toegang te krijgen tot het BIOS Setup-programma, drukt u tijdens de POST op de toets <Delete> wanneer de stroom wordt ingeschakeld.
Gebruik de GIGABYTE Q-Flash of Q-Flash Plus utility om de BIOS te upgraden.

• Met Q-Flash kan de gebruiker snel en eenvoudig de BIOS upgraden of back-uppen zonder het besturingssysteem te openen.
• Met Q-Flash Plus kunt u de BIOS updaten wanneer uw systeem is uitgeschakeld (S5-shutdownstatus). Sla de nieuwste BIOS op een USB-stick op en sluit deze aan op de speciale poort. Vervolgens kunt u de BIOS automatisch flashen door simpelweg op de Q-Flash Plus-knop te drukken.

Voor instructies over het gebruik van de Q-Flash en Q-Flash Plus utilities gaat u naar de pagina "Unique Features" (Unieke functies) van de website van GIGABYTE en zoekt u naar "BIOS Update Utilities." (Hulpprogramma's voor BIOS-updates)

•
  Omdat het flashen van de BIOS potentieel riskant is, wordt het aanbevolen om de BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van de BIOS. Flash de BIOS met de nodige voorzichtigheid. Onjuist flashen van de BIOS kan leiden tot een storing in het systeem.
• Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het moederbord terug te zetten naar de standaardwaarden.
• Raadpleeg de inleidingen van de batterij/clear CMOS-jumper/knop in het hoofdstuk Hardware-installatie of ga naar de pagina "BIOS Setup" van de website van GIGABYTE en zoek naar "Load Optimized Defaults" (Geoptimaliseerde standaardwaarden laden) voor informatie over het wissen van de CMOS-waarden.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de BIOS Setup.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Opstartscherm

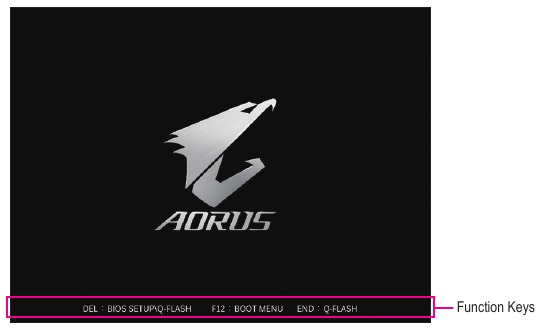

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.

Functietoetsen

<DEL>: BIOS SETUP\Q-FLASH
Druk op de <Delete>-toets om naar de BIOS Setup te gaan of om toegang te krijgen tot de Q-Flash utility in de BIOS Setup.

<F12>: BOOT MENU
Met het Boot Menu (Opstartmenu) kunt u het eerste opstartapparaat instellen zonder de BIOS Setup te openen. Gebruik in het Boot Menu de pijl-omhoog toets <↑> of de pijl-omlaag toets ↓ om het eerste opstartapparaat te selecteren en druk vervolgens op <Enter> om te accepteren. Het systeem start onmiddellijk op vanaf het apparaat.
Opmerking: De instelling in het Boot Menu (Opstartmenu) is slechts eenmalig effectief. Na het opnieuw opstarten van het systeem is de opstartvolgorde van het apparaat nog steeds gebaseerd op de BIOS Setup-instellingen.

<END>: Q-FLASH
Druk op de <End>-toets om rechtstreeks toegang te krijgen tot de Q-Flash utility zonder eerst de BIOS Setup te hoeven openen.

Het besturingssysteem en de stuurprogramma's installeren

Installatie van het besturingssysteem

Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Als u een besturingssysteem op een RAID-volume wilt installeren, moet u eerst het Intel@ RST VMD Controller-stuurprogramma installeren tijdens het OS-installatieproces. Raadpleeg de onderstaande stappen:

Stap 1:
Ga naar de website van GIGABYTE, blader naar de webpagina van het moederbordmodel, download het Intel SATA Preinstall-stuurprogrammabestand op de pagina Support\Download\SATA RAID/AHCI, pak het bestand uit en kopieer de bestanden naar uw USB-stick.

Stap 2:

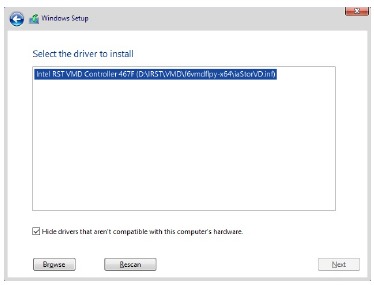

Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd het stuurprogramma te laden, selecteert u Browse (Bladeren).

Stap 3:
Plaats de USB-stick en blader naar de locatie van het stuurprogramma. Wanneer een scherm zoals hieronder weergegeven verschijnt, selecteert u Intel RST VMD Controller 467F en klikt u op Next (Volgende) om het stuurprogramma te laden en door te gaan met de OS-installatie.

Installatie van stuurprogramma's

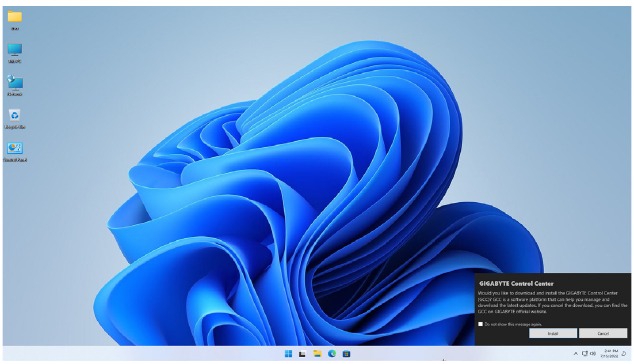

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechterbenedenhoek van het bureaublad waarin wordt gevraagd of u de stuurprogramma's en GIGABYTE-applicaties wilt downloaden en installeren via GIGABYTE Control Center (GCC). Klik op Install (Installeren) om door te gaan met de installatie. (Zorg er in de BIOS Setup voor dat Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader is ingesteld op Enabled (Ingeschakeld).)

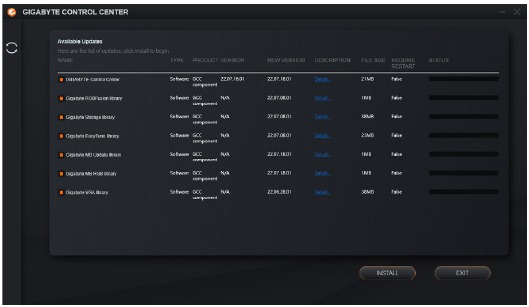

Wanneer het dialoogvenster End User License Agreement (Licentieovereenkomst voor eindgebruikers) verschijnt, drukt u op <Accept> (Accepteren) om GIGABYTE Control Center (GCC) te installeren. Selecteer in het scherm GIGABYTE CONTROL CENTER de stuurprogramma's en applicaties die u wilt installeren en klik op Install (Installeren).

Zorg ervoor dat het systeem met internet is verbonden voordat u met de installatie begint.

Bezoek de website van GIGABYTE voor meer software-informatie.
https://www.gigabyte.com/WebPage/926/inte1700-app.html

Bezoek de website van GIGABYTE voor meer informatie over het oplossen van problemen.
https://www.gigabyte.com/WebPage/351/faq.html

Een RAID-set configureren

RAID-niveaus

	RAID 0	RAID 1	RAID 5	RAID 10
Minimum aantal harde schijven	≥2	2	≥3	4
Arraycapaciteit	Aantal harde schijven * Grootte van de kleinste schijf	Grootte van de kleinste schijf	(Aantal harde schijven -1) * Grootte van de kleinste schijf	(Aantal harde schijven/2) * Grootte van de kleinste schijf
Fouttolerantie	Nee	Ja	Ja	Ja

Voordat u begint, dient u de volgende zaken voor te bereiden:
Dit moederbord ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10. Bereid het juiste aantal harde schijven voor zoals aangegeven in de bovenstaande tabel voordat u een RAID-array configureert.

• SATA-harde schijven of SSD's. Om optimale prestaties te garanderen, wordt aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken.
• Windows-installatieschijf.
• Een computer met internetverbinding.
• Een USB-stick.

• Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een SATA-harde schijf.
• Raadpleeg het gedeelte "Interne connectoren" van de gebruikershandleiding voor de installatie-instructies voor de M.2- en SATA-connectoren.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array. https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Documenten / Bronnen

Referenties

• GIGABYTE Quick-Guide (Snelgids)
• Remove M.2 (M.2 verwijderen)
• GIGABYTE Troubleshooting Manual (Handleiding voor het oplossen van problemen)
• GIGABYTE Realtek Audio

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE Z790 AORUS ELITE AX-W - Moederbordhandleiding

Beschikbare talen

• English
• Deutsch
• Français
• Español
• Mexicano
