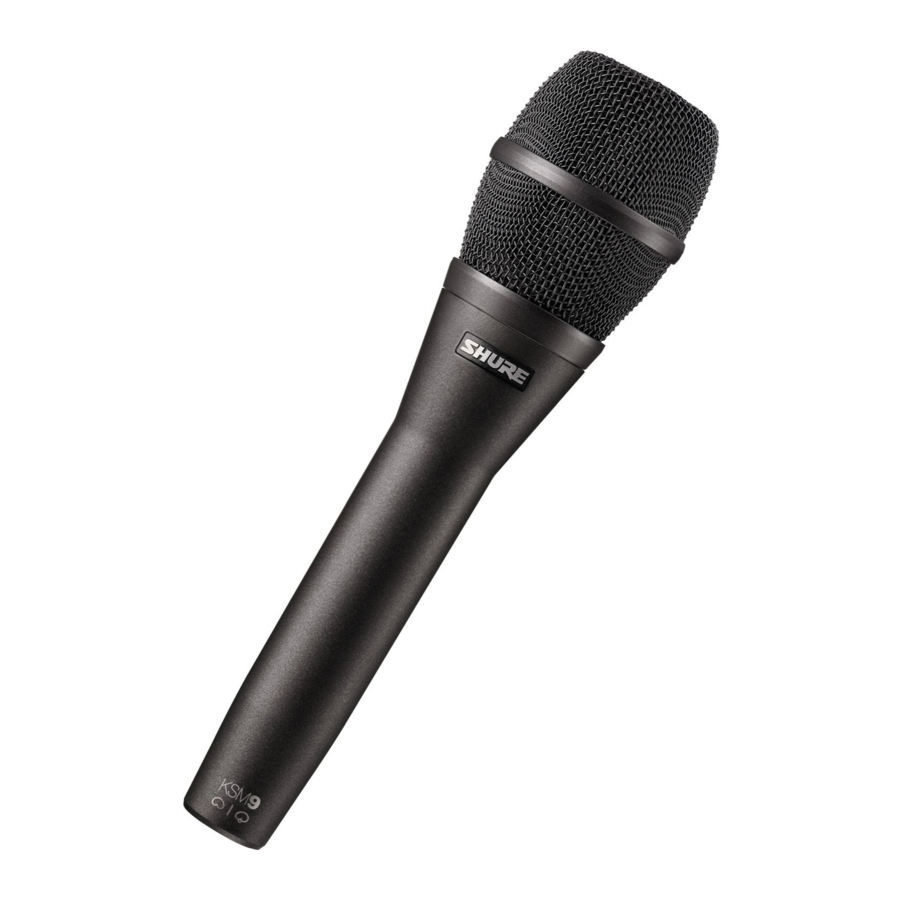

Shure KSM9 - Handleiding Handmicrofoon voor Zang
Algemene beschrijving
De KSM9, in overeenstemming met de legendarische Shure microfoon innovatie, is de eerste handheld condensatormicrofoon met dubbele membranen en variabele richtingskarakteristieken. Als een premium zangmicrofoon legt de KSM9 de subtiliteit van de zang vast met buitengewone details om heldere articulatie, functionele flexibiliteit en precieze zangreproductie te leveren voor live optredens. Transformatorloze, Klasse A voorversterkercircuits en dubbele, vergulde membranen vangen een transparant geluid op en onthullen elke nuance en subtiliteit in een zangprestatie. De KSM9 maakt gebruik van een geavanceerde ophangingsschokdemper om handlingruis vrijwel te elimineren, zelfs in de meest veeleisende live omgevingen.
Kenmerken
- Dubbele 3/4" vergulde, lichtgewicht Mylar® membranen zorgen voor een superieure frequentierespons en proximity control
- Dubbele richtingskarakteristieken (cardioïde en supercardioïde) voor maximale flexibiliteit in een breed scala aan prestatie toepassingen
- Klasse A, discrete, transformatorloze voorversterker voor transparantie, extreem snelle transiënte respons en geen crossover-vervorming, terwijl harmonische en intermodulatie vervormingen worden geminimaliseerd
- Geavanceerd ophangingsschokdempersysteem dat de cartridge isoleert van handling- en statiefgeluid
- Subsonisch filter elimineert gerommel van mechanische trillingen onder 17 Hz
- Premium elektronische componenten, waaronder vergulde interne en externe connectoren
- Geïntegreerd drietraps "pop"-beschermingsrooster vermindert plosieven, wind en ander ademgeruis
Prestatiekenmerken
- Extreem uniforme polaire respons
- Uitgebreide frequentierespons
- Minimale zelfruis
- Uitzonderlijke laagfrequente reproductie
- Bestand tegen hoge SPL's
- Hoog uitgangsniveau
- Geen crossover-vervorming
- Superieure common-mode onderdrukking en onderdrukking van radiofrequentie interferentie (RFI)
Modelvariaties
De KSM9-serie bestaat uit twee modellen met unieke, schakelbare richtingskarakteristieken en een verscheidenheid aan afwerkingen.
KSM9HS: Voorzien van hypercardioïde en subcardioïde richtingskarakteristieken met een zwarte afwerking.
KSM9: Voorzien van cardioïde en supercardioïde richtingskarakteristieken met een houtskoolgrijs of champagnekleurige afwerking.
Toepassingen
De KSM9 is ontworpen om de gedetailleerde sonische nuances van kritische studioprestaties vast te leggen en te beheersen, terwijl hij de straf van professionele live geluidsversterking weerstaat. De frequentierespons van de twee patronen is bijna identiek, waardoor artiesten zich gemakkelijk kunnen aanpassen aan elke locatie.
De cardioïde pick-up pattern is ideaal voor live optredens voor muzikanten met in-ear monitors en biedt een warm, vol geluid. Deze instelling biedt een uitstekende gain before feedback, met minimale off-axis kleuring.
De supercardioïde pick-up pattern biedt maximale geluidsisolatie en is ideaal voor toepassingen met een hoog niveau van omgevingsgeluid, of waar meerdere instrumenten of vocalisten dicht bij elkaar staan.
Bediening
Proximity-effect
Directionele microfoons versterken geleidelijk de basfrequenties naarmate de microfoon dichter bij de bron wordt geplaatst. Dit fenomeen, bekend als proximity-effect, kan worden gebruikt om een warmer, krachtiger geluid te creëren. Het vereist echter meestal dat de vocalist een consistente afstand tot de microfoon bewaart om te voorkomen dat de laagfrequente respons verandert.
Het ontwerp met dubbel membraan van de KSM9 helpt het proximity-effect te beheersen en te minimaliseren, wat resulteert in een meer uniforme laagfrequente respons. Hierdoor kan de artiest dichter bij of verder van de microfoon bewegen met minimale veranderingen in de geluidskwaliteit.
Een richtingskarakteristiek selecteren
Cardioïde: Vangt geluid recht voor de microfoon op en heeft de grootste onderdrukking 180 graden naar achteren. Een cardioïde patroon heeft een bredere dekkingshoek, wat resulteert in een verhoogde off-axis pickup. Dit is het meest voorkomende patroon in studio-opnamen en live-geluidstoepassingen.
Supercardioïde: Vangt geluid recht voor de microfoon op en heeft de grootste geluidsonderdrukking op punten van 120 graden naar de achterkant van de microfoon. Een supercardioïde patroon heeft een smallere dekkingshoek van 115 graden, wat resulteert in een verhoogde off-axis onderdrukking. Dit patroon is ideaal voor luide omgevingen of toepassingen waarbij geluidsbronnen zeer dicht bij elkaar staan.
Stroomvereisten
Deze microfoon vereist fantoomvoeding en presteert het best met een 48 V DC-voeding (IEC-61938), maar kan werken met voedingen tot 11 V DC. De meeste moderne mixers bieden fantoomvoeding en vereisen het gebruik van een balanced (gebalanceerde) microfoonkabel: XLR-naar-XLR of XLR-naar-TRS.
Belastingimpedantie
De maximale SPL-capaciteit, het niveau van output clipping en het dynamisch bereik variëren met de ingangsimpedantie van de voorversterker waarop de microfoon is aangesloten. Shure beveelt een minimale ingangsimpedantie van 1000 Ohm aan. De meeste moderne microfoonvoorversterkers voldoen aan deze eis. Een hogere impedantie resulteert in betere prestaties voor deze specificaties.
Geïntegreerd popfilter
De microfoon grille bestaat uit 3 afzonderlijke gaaslagen die fungeren als een integraal popfilter. Dit helpt wind- en ademgeruis te verminderen. Afhankelijk van de artiest kan een extern popbeschermingsscherm of windscherm nodig zijn bij close-miking van vocalisten.
Accessoires en onderdelen
Meegeleverde accessoires
| Draagtas | AK9C |
| Microfoonclip | A25E |
Optionele accessoires
| Foam Windscherm | A85WS |
Vervangende onderdelen
| Grille, Champagne | RPM260 |
| Grille, Houtskool | RPM262 |
| KSM9 Cartridge | RPM160 |
| Schakelingprintplaat | RPM462 |
| Voorversterker printplaat | RPM460 |

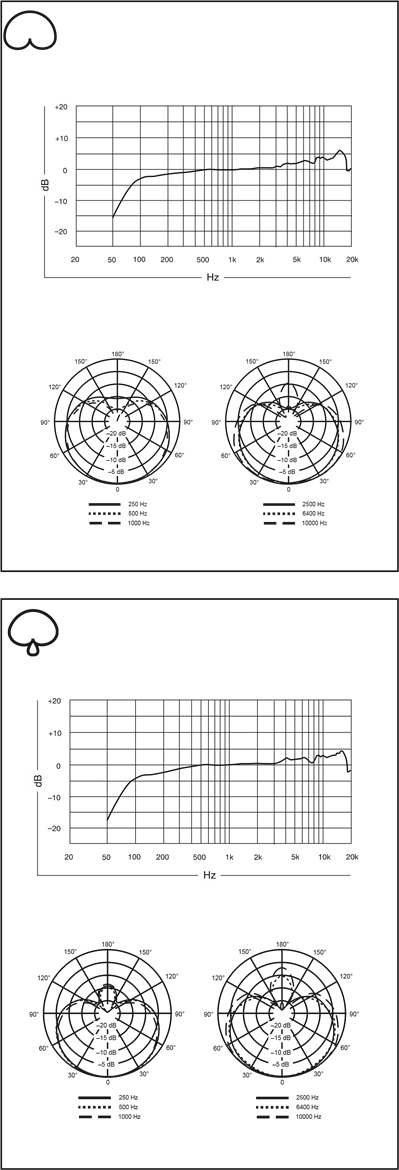

Specificaties
| Cartridge Type | Elektrische Condensator |
| Richtingskarakteristiek | Cardioïde, Supercardioïde (selecteerbaar) |
| Frequentierespons | 50 tot 20.000 Hz |
| Output Impedantie | 150 Ω |
| Gevoeligheid open circuit voltage, @ 1 kHz, typisch | –51 dBV/Pa [1] (2.8 mV) |
| Maximale SPL 1 kHz bij 1% THD [2] | 2500 Ω belasting: 152 dB 1000 Ω belasting: 152 dB |
| Signaal-ruisverhouding [3] | 72 dB |
| Dynamisch bereik @ 1 kHz | 2500 Ω belasting: 130 dB 1000 Ω belasting: 130 dB |
| Clipping Level 20 Hz tot 20 kHz, 1% THD | 2500 Ω belasting: 6.7 dBV 1000 Ω belasting: 6 dBV |
| Zelfruis equivalent SPL, A-gewogen, typisch | 22 dB SPL-A |
| Common Mode Onderdrukking 10 tot 100.000 kHz | ≥60 dB |
| Connector | Driepolige professionele audio (XLR), male, gebalanceerd |
| Polariteit | Positieve druk op het membraan produceert positieve spanning op pin 2 ten opzichte van pin 3 |
| Stroomvereisten | 11–52 V DC [4] fantoomvoeding (IEC-61938) 5.2 mA, maximum |
| Netto gewicht | 300 g (10.6 oz.) |
[1] 1 Pa=94 dB SPL
[2]THD van de microfoonvoorversterker wanneer het toegepaste ingangssignaalniveau equivalent is aan de cartridge-output bij gespecificeerde SPL
[3]S/N-verhouding is het verschil tussen 94 dB SPL en equivalent SPL van zelfruis, A-gewogen
[4]Alle specificaties gemeten met een 48 Vdc fantoomvoeding. De microfoon werkt op lagere spanningen, maar met iets minder headroom en gevoeligheid.
