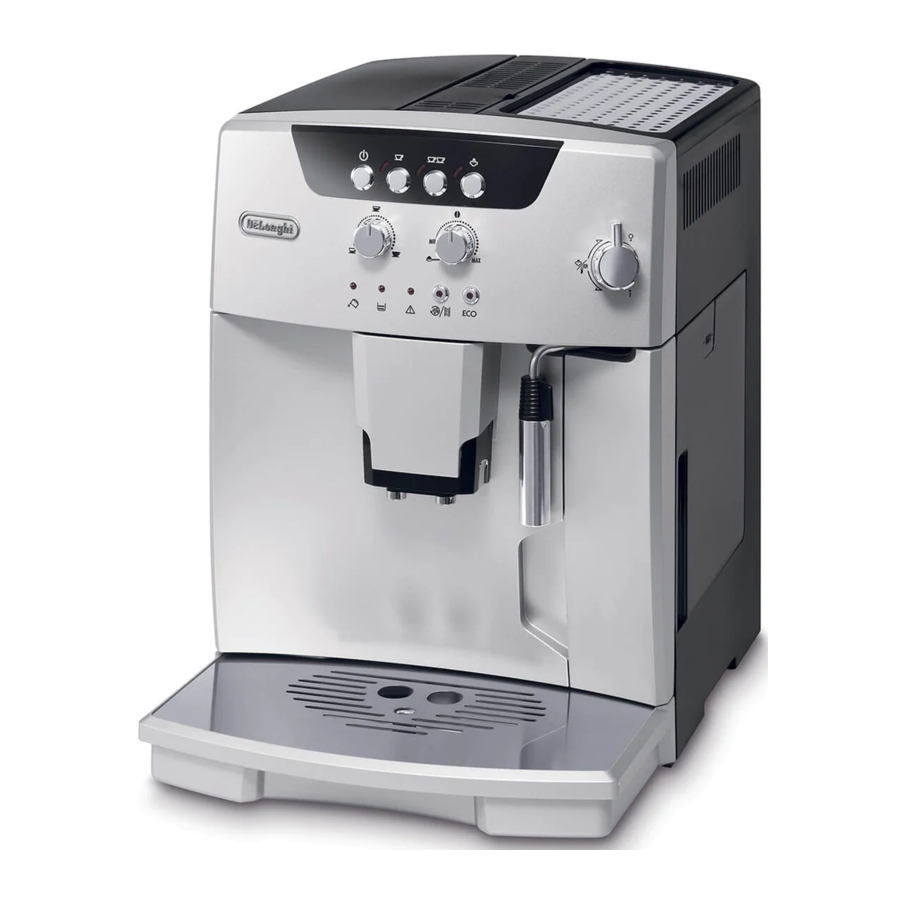

DeLonghi Magnifica, ESAM04110S - Automatische Espressomachine, Cappuccino Maker Handmatig

BESCHRIJVING

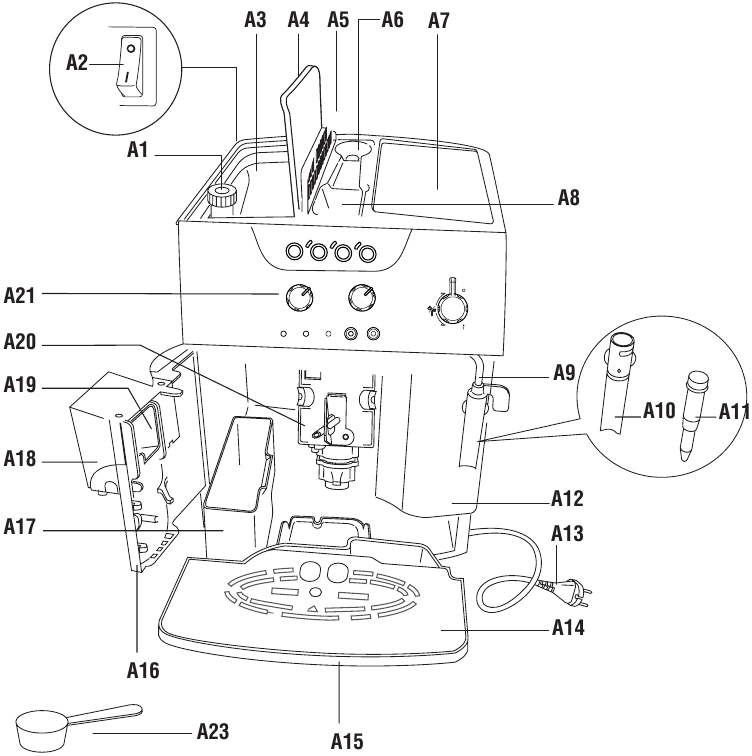

Beschrijving van het apparaat

A1. Maalinstelling knop
A2. Hoofdschakelaar (aan de achterkant van het apparaat)
A3. Bonencontainer
A4. Deksel bonencontainer
A5. Deksel trechter voorgemalen koffie
A6. Vak voor maatlepel
A7. Kopjesplateau
A8. Trechter voorgemalen koffie
A9. Stoompijpje
A10. Cappuccinomaker (verwijderbaar)
A11. Stoommondstuk (verwijderbaar)
A12. Waterreservoir
A13. Stroomkabel
A14. Kopjesrooster
A15. Druppelbak
A16. Infuser deur
A17. Koffiedikreservoir
A18. Koffietuit (verstelbare hoogte)
A19. Koffiegeleider
A20. Infuser
A21. Bedieningspaneel

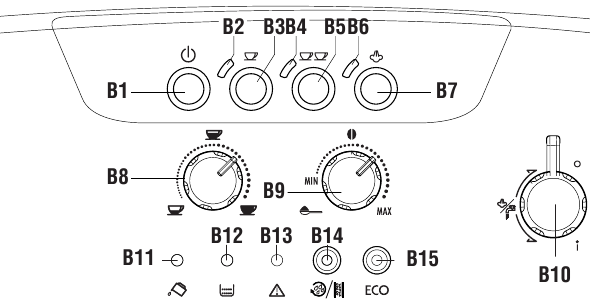

Beschrijving van het bedieningspaneel

B1. knop: zet het apparaat aan en uit (stand-by).
B2. 1 kopje en koffietemperatuur OK lampje
B3. knop: om 1 kopje koffie te zetten
B4. 2 kopjes en koffietemperatuur OK lampje
B5. knop: om 2 kopjes koffie te zetten
B6. Stoom en stoomtemperatuur OK lampje
B7. knop: om de stoomfunctie te selecteren
B8. Koffie hoeveelheid selectieknop (kort, standaard of lang)
B9. Selectieknop om de koffiesmaak te kiezen (voor een milde, standaard of sterke koffie) of gebruik voorgemalen koffie .
B10. Stoom/heet water knop
B11. lampje: geen water of waterreservoir afwezig
B12. lampje: koffiedikreservoir vol of afwezig
B13. lampje: algemeen alarm
B14. knop om spoelen of ontkalken te selecteren
B15. Ontkalkingslampje
B16. ECO knop om de energiebesparende modus te selecteren
B17. Energiebesparende modus lampje

VOORAFGAANDE CONTROLES

Het apparaat controleren

Na het verwijderen van de verpakking, controleer of het product compleet en onbeschadigd is en of alle accessoires aanwezig zijn.
Gebruik het apparaat niet als het zichtbaar beschadigd is. Neem contact op met de klantenservice van De'Longhi.

Het apparaat installeren

Bij het installeren van het apparaat, dient u de volgende veiligheidswaarschuwingen in acht te nemen:

• Het apparaat geeft warmte af. Na het plaatsen van het apparaat op het aanrecht, laat een ruimte van ten minste 3 cm tussen de oppervlakken van het apparaat en de zij- en achterwanden en ten minste 15 cm boven de koffiemachine.
• Water dat het apparaat binnendringt kan schade veroorzaken. Plaats het apparaat niet in de buurt van kranen of gootstenen.
• Het apparaat kan beschadigd raken als het water dat het bevat bevriest. Installeer het apparaat niet in een ruimte waar de temperatuur onder het vriespunt kan dalen.
• Leg de stroomkabel zo neer dat deze niet kan worden beschadigd door scherpe randen of contact met hete oppervlakken (bijv. elektrische kookplaten).

Het apparaat aansluiten

Controleer of de netspanning overeenkomt met de waarde die is aangegeven op het typeplaatje aan de onderkant van het apparaat.

Sluit het apparaat alleen aan op een efficiënt geaard en correct geïnstalleerd stopcontact met een minimale stroomsterkte van 10A.
Als het stopcontact niet overeenkomt met de stekker van het apparaat, laat het stopcontact dan vervangen door een geschikt type door een gekwalificeerde vakman.

Het apparaat voor de eerste keer gebruiken

Let op:

• Er is koffie gebruikt om het apparaat in de fabriek te testen en het is daarom volkomen normaal dat er sporen van koffie in de molen zitten. De machine is echter gegarandeerd nieuw.
• U dient de waterhardheid zo snel mogelijk aan te passen volgens de instructies in het hoofdstuk "WATERHARDHEID INSTELLEN".

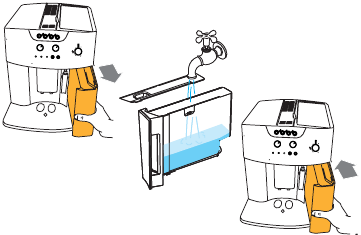

1. Verwijder het waterreservoir (A12), vul tot de MAX-lijn met vers water en plaats het terug in het apparaat (fig. 1).

   fig. 1

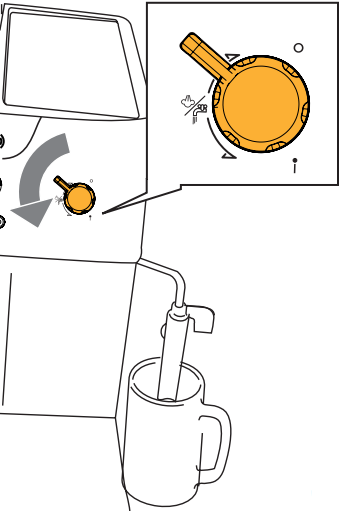

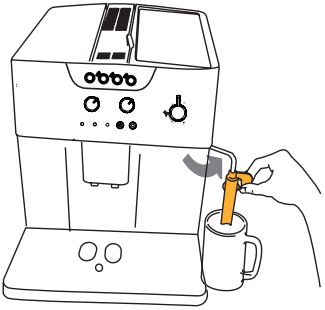

2. Draai de cappuccinomaker (A9) naar buiten en plaats een bak met een minimum inhoud van 100 ml eronder (fig. 2).

   fig. 2
3. Steek de stekker van het apparaat in het stopcontact en plaats de hoofdschakelaar (A2) aan de achterkant van het apparaat in de I positie (fig. 3).

   fig. 3
4. De (B2), (B4), (B6) lampjes knipperen tegelijkertijd.
5. Draai de stoom/heet water knop (B10) een halve slag tegen de klok in zo ver mogelijk naar positie I (fig. 5).

   fig. 5
   Er wordt water afgegeven via de cappuccinomaker (het is normaal dat het apparaat wat lawaai maakt).
6. Wacht tot de afgifte van heet water automatisch stopt. De , lampjes knipperen om aan te geven dat u de stoomkraan moet sluiten door de stoom/heet water knop naar de 0 positie te draaien.
7. Draai de stoom/heet water knop naar de 0 positie. Het apparaat gaat automatisch uit.

Om het apparaat te gebruiken, zet het aan.

Let op:

• Wanneer u het apparaat voor de eerste keer gebruikt, moet u 4-5 kopjes koffie of 4-5 cappuccino's zetten voordat het apparaat bevredigende resultaten begint te geven.

HET APPARAAT INSCHAKELEN

Let op:
Voordat u het apparaat inschakelt, dient u ervoor te zorgen dat de hoofdschakelaar (A2-fig. 3) aan de achterkant van het apparaat in de I positie staat. Elke keer dat het apparaat wordt ingeschakeld, voert het een automatische voorverwarm- en spoelcyclus uit die niet kan worden onderbroken.

Het apparaat is pas klaar voor gebruik na voltooiing van deze cyclus.

Tijdens het spoelen komt er een beetje heet water uit de koffietuiten (A18) en wordt opgevangen in de druppelbak eronder (A15). Vermijd contact met opspattend water.

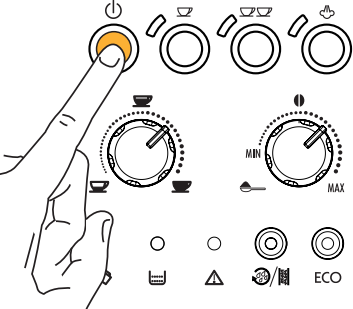

• Om het apparaat in te schakelen, drukt u op de knop (B1-fig. 4).

  fig. 4

  De (B2) en (B4) lampjes knipperen terwijl het apparaat opwarmt en een automatische spoelcyclus uitvoert. Door het hete water te laten circuleren, verwarmt het apparaat de boiler en de interne circuits. Tijdens deze fase knippert het lampje.

Wanneer de en lampjes continu branden, is het apparaat op temperatuur.

HET APPARAAT UITSCHAKELEN

Elke keer dat het apparaat wordt uitgeschakeld, voert het een automatische spoelcyclus uit die niet kan worden onderbroken.

Tijdens het spoelen stroomt er een beetje heet water uit de koffietuiten.
Vermijd contact met opspattend water.

Om het apparaat uit te schakelen, drukt u op de knop (B1-fig. 4). Het apparaat voert een spoelcyclus uit en gaat vervolgens uit.

Let op:
Als het apparaat voor een langere periode niet wordt gebruikt, zet dan de hoofdschakelaar in de 0 positie (A2-fig. 6).

fig. 6

Om schade aan het apparaat te voorkomen, mag u de hoofdschakelaar (fig. 6) in de 0 positie nooit plaatsen terwijl het apparaat aan staat.

AUTOMATISCH UITSCHAKELEN INSTELLEN (STAND-BY)

Het apparaat is standaard ingesteld om uit te schakelen als het een uur niet wordt gebruikt. De tijd kan worden gewijzigd zodat het apparaat na 15 of 30 minuten, of na 1, 2 of 3 uur wordt uitgeschakeld.

1. Met het apparaat uitgeschakeld maar de hoofdschakelaar in de l positie (A2-fig. 3), houdt u de ECO knop (B16) ingedrukt totdat de lampjes aan de onderkant van het bedieningspaneel gaan branden (zie afbeelding na punt 2).
2. Selecteer de gewenste tijdsperiode (15 of 30 minuten of 1, 2 of 3 uur) door op de (B7) knop te drukken (zie de lampje/tijd tabel hieronder).

3. Druk op de ECO knop om de selectie te bevestigen. Automatisch uitschakelen is geprogrammeerd.

Let op:
Om het apparaat volledig los te koppelen, zet u de hoofdschakelaar aan de achterkant van het apparaat in de 0 positie (fig. 6).

TEMPERATUUR INSTELLEN

Als u de temperatuur van het water dat wordt gebruikt om de koffie te zetten wilt wijzigen (laag, gemiddeld, hoog, maximum), gaat u als volgt te werk:

1. Met het apparaat uitgeschakeld (stand-by), maar de hoofdschakelaar op pos. I (A2-fig. 3), houdt u de knop (B3-fig.11) ingedrukt totdat de lampjes op het bedieningspaneel gaan branden;

   fig. 11
2. Druk op de knop (B5-fig. 12)

   fig. 12

   om de gewenste temperatuur te selecteren:

3. Druk op de knop om te bevestigen; de lampjes gaan uit.

ENERGIEBESPARING

Gebruik deze functie om de energiebesparende modus te activeren of deactiveren. Dit vermindert het energieverbruik in overeenstemming met de huidige Europese regelgeving.
Om de functie te activeren, drukt u op de ECO knop (B16), het lampje (B17) gaat branden. Om de functie te deactiveren, drukt u op de ECO knop. Het lampje gaat uit.

Let op:
Er kunnen enkele seconden verstrijken tussen de energiebesparende modus en de afgifte van de eerste koffie, aangezien het apparaat weer moet opwarmen.

KOFFIE ZETTEN

De koffiesmaak selecteren

Draai aan de selectieknop voor de koffiesmaak (B9) om de gewenste smaak te selecteren. Door de knop met de klok mee te draaien, wordt de hoeveelheid koffiebonen die het apparaat maalt verhoogd, en dus de sterkte van de verkregen koffie.

Let op:

• De eerste keer dat u het apparaat gebruikt, moet u een aantal koppen koffie zetten om de juiste knopstand te bepalen door middel van vallen en opstaan.
• Zorg ervoor dat u de knop niet te ver met de klok mee draait, anders kan de koffie te langzaam worden afgegeven (één druppel tegelijk), vooral bij het zetten van twee kopjes koffie.

De hoeveelheid koffie in de kop selecteren

Verstel de selectieknop voor de koffiehoeveelheid (B8) om de gewenste hoeveelheid in te stellen.

Door de knop met de klok mee te draaien, wordt de hoeveelheid verkregen koffie verhoogd.

Let op:
De eerste keer dat u het apparaat gebruikt, moet u een aantal koppen koffie zetten om de juiste knopstand te bepalen door middel van vallen en opstaan.

De koffiemolen aanpassen

De koffiemolen is standaard ingesteld om koffie correct te bereiden en zou in eerste instantie niet gereguleerd hoeven te worden.
Echter, als u na het zetten van de eerste paar kopjes koffie merkt dat de koffie te zwak is en niet romig genoeg, of dat de afgifte te langzaam gaat (één druppel tegelijk), kan dit worden gecorrigeerd door de afstelknop voor de maling (A1) aan te passen (afb. 7).

afb. 7

Let op:
De afstelknop voor de maling mag alleen worden gedraaid wanneer de koffiemolen in werking is.

Om te voorkomen dat de afgifte niet één druppel tegelijk gaat, draait u één klik met de klok mee in de richting van "7". Voor vollere, romigere koffie draait u één klik tegen de klok in in de richting van "1" (draai niet meer dan één klik tegelijk, anders kan de koffie één druppel tegelijk worden afgegeven).
Deze aanpassingen zijn pas na minstens 2 gezette koppen koffie zichtbaar.
Als deze aanpassing niet het gewenste resultaat oplevert, draait u de knop nog een klik.

Tips voor een hetere koffie

Voor hetere koffie zou u het volgende moeten doen:

• voordat u de koffie afgeeft, een spoelcyclus uitvoeren door op de knop (B14) te drukken. Er wordt heet water afgegeven uit de koffietuit (A18), waardoor de interne circuits van het apparaat worden verwarmd en zo de koffietemperatuur wordt verhoogd.
• de kopjes voorverwarmen door ze met heet water te spoelen (met behulp van de heetwaterfunctie).

Koffie zetten met koffiebonen

Gebruik geen gekarameliseerde of gesuikerde koffiebonen, omdat deze aan de koffiemolen kunnen blijven plakken en deze onbruikbaar kunnen maken.

1. Vul de container met koffiebonen (A3-afb. 8).

   afb. 8
2. Plaats onder de koffietuiten (A18):
   • 1 kopje, als u 1 kop koffie wilt (afb. 9);

     afb. 9
   • 2 kopjes, als u 2 koppen koffie wilt.

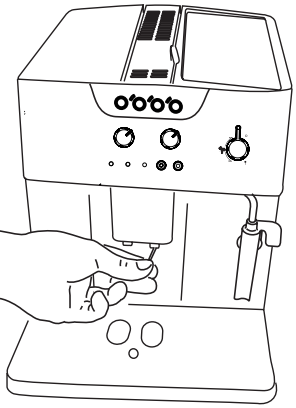

3. Laat de tuiten zo dicht mogelijk bij het kopje zakken. Dit zorgt voor een romigere koffie (afb. 10).

   afb. 10

4. Druk op de knop die overeenkomt met het aantal benodigde koppen koffie (1 kopje B3-afb.11 of 2 kopjes B5 afb. 12).
5. De bereiding begint en het (B2) of (B4) lampje blijft branden totdat de afgifte is voltooid.

Let op:

• Terwijl de machine koffie zet, kan de afgifte op elk moment worden onderbroken door op een van de twee koffieknoppen te drukken ( of ).
• Om aan het einde van de afgifte de hoeveelheid koffie in de kop te vergroten, drukt u gewoon (binnen 3 seconden) op een van de koffieknoppen ( of ).

Zodra de koffie is gezet, is het apparaat weer klaar voor gebruik.

Let op:
Voor hetere koffie, zie de sectie "Tips voor een hetere koffie:".

• Als de koffie één druppel tegelijk wordt afgegeven, te zwak en niet romig genoeg is of te koud is, lees dan de tips in de sectie "PROBLEEMOPLOSSING".
• Tijdens gebruik kunnen er lampjes op het bedieningspaneel worden weergegeven.
  Hun betekenis wordt gegeven in de secties "BETEKENIS VAN LAMPJES TIJDENS NORMAAL GEBRUIK" en "BETEKENIS VAN DE ALARMLAMPJES".

Koffie zetten met voorgemalen koffie

• Voeg nooit voorgemalen koffie toe als de machine is uitgeschakeld, anders kan het zich in de machine verspreiden en deze vuil maken. Dit kan het apparaat beschadigen.
• Gebruik nooit meer dan één afgestreken maatlepel, anders kan de binnenkant van de machine vuil worden of de trechter verstopt raken.


Let op:
Als u voorgemalen koffie gebruikt, kunt u slechts één kop koffie tegelijk zetten.

1. Draai de selectieknop voor de koffiesmaak (B9) zo ver mogelijk tegen de klok in naar de stand.
2. Zorg ervoor dat de trechter (A8) niet verstopt is en voeg vervolgens één afgestreken maatlepel voorgemalen koffie (A23) toe (afb. 13).

   afb. 13
3. Plaats een kopje onder de koffietuiten (afb. 9).
4. Druk op de kop koffieknop (afb. 11).
5. De bereiding begint en kan op elk moment worden onderbroken door op een van de twee koffieknoppen te drukken ( -B3 of -B5).

Om de functie voor voorgemalen koffie te deactiveren, draait u de knop naar een van de andere standen.

Let op:
Er kunnen enkele seconden verstrijken tussen de energiebesparende modus en de afgifte van de eerste kop koffie.

CAPPUCCINO MAKEN

Tijdens de bereiding komt er stoom vrij. Wees voorzichtig om verbrandingen te voorkomen.

1. Maak bij het bereiden van cappuccino de koffie in een grote kop;
2. Vul een container met ongeveer 100 gram melk per te maken cappuccino.
   Houd bij het kiezen van de grootte van de container rekening met het feit dat het melkvolume verdubbelt of verdrievoudigt;
   Let op:
   Gebruik voor een rijkere, dichtere schuimlaag magere of halfvolle melk op koelkasttemperatuur (ongeveer 5°C).
   Om melk met slechte schuimvorming of grote bellen te voorkomen, moet u de cappuccinomaker (A9) altijd reinigen zoals beschreven in de sectie "De cappuccinomaker na gebruik reinigen".
3. Druk op de knop (B7). Het bijbehorende lampje (B6) knippert, wat aangeeft dat het apparaat aan het opwarmen is;
4. Draai de cappuccinomaker naar buiten en dompel hem onder in de melkcontainer (A9- afb. 14);

   afb. 14
5. Wanneer het lampje stopt met knipperen en continu brandt, draait u de stoom-/heetwaterknop naar de l stand (B10 - afb. 5). Er wordt stoom afgegeven uit de cappuccinomaker, waardoor de melk een romig, schuimig uiterlijk krijgt en het volume toeneemt;
6. Voor een romiger schuim draait u de container met langzame bewegingen in opwaartse richting. (U mag niet langer dan 3 minuten achter elkaar stoom afvoeren);
7. Wanneer u de gewenste schuimlaag hebt verkregen, stopt u de stoomafgifte door de stoom-/heetwaterknop terug te draaien naar de 0-stand.

   Draai de stoom-/heetwaterknop altijd naar de 0-stand voordat u de container met de opgeschuimde melk verwijdert om verbrandingen door opspattend kokende melk te voorkomen.
8. Voeg de melkschuim toe aan het eerder bereide kopje koffie. De cappuccino is klaar. Naar smaak zoeten en, indien gewenst, de schuimlaag bestrooien met een beetje cacaopoeder.

Let op:

• Als u direct na het maken van cappuccino en het deactiveren van de stoomfunctie door op de stoomknop te drukken, op de (B3) of (B5) knop drukt omdat u nog een kop koffie wilt zetten, is de koffiemachine te heet (de en lampjes (B2 en B4) knipperen om een ongeschikte temperatuur aan te geven). U moet ongeveer tien minuten wachten tot het apparaat voldoende is afgekoeld.
  Om het sneller te laten afkoelen, opent u na het deactiveren van de stoomfunctie de stoom-/heetwaterknop en laat u het water uit de cappuccinomaker in een container lopen totdat de lampjes en stoppen met knipperen.

Vermijd contact met opspattend water.

De cappuccinomaker na gebruik reinigen

Reinig de cappuccinomaker (A9) telkens wanneer u hem gebruikt om de ophoping van melkresten of verstoppingen te voorkomen.

Bij het reinigen van de cappuccinomaker wordt er een beetje heet water afgegeven.
Vermijd contact met opspattend water.

1. Geef een paar seconden een beetje water af door de knop naar de I-stand (B10) te draaien.
   Draai vervolgens de stoom-/heetwaterknop naar de 0-stand om de stroom van heet water te stoppen.
2. Wacht een paar minuten tot de cappuccinomaker (A11) is afgekoeld. Pak de handgreep van de cappuccinomakerslang stevig in één hand en draai met de andere hand de cappuccinomaker tegen de klok in (afb. 15)

   afb. 15

   en verwijder hem door hem naar beneden te trekken (afb. 16).

   afb. 16
3. Was alle onderdelen van de cappuccinomaker grondig af met een spons en warm water.
4. Zorg ervoor dat de gaten die door de pijlen in afb. 17 worden aangegeven niet verstopt zijn. Maak ze indien nodig schoon met een speld.

   afb. 17

5. Was alle onderdelen van de cappuccinomaker grondig af met een spons en warm water.
6. Plaats het mondstuk (A10) terug en plaats de cappuccinomakerslang (A11) terug op het mondstuk, draai hem en duw hem omhoog totdat hij vastzit.

WATER VERWARMEN

Laat de machine nooit onbeheerd achter tijdens het afgeven van heet water.

Zoals hieronder weergegeven, stopt u de afgifte van heet water wanneer het kopje vol is. De cappuccinomaker (A9) wordt heet tijdens het afgeven van water en mag alleen aan de handgreep worden vastgehouden.

1. Plaats een container onder de cappuccinomaker (zo dicht mogelijk om spatten te voorkomen).
2. Controleer of de (B2) en (B4) lampjes continu branden.
3. Draai de stoom-/heetwaterknop (B10) een halve slag tegen de klok in zo ver als hij kan. De afgifte begint.
4. Stop door de stoom-/heetwaterknop naar de 0-stand te draaien.

Let op:

• Als de "Energiebesparende" modus actief is, moet u mogelijk een paar seconden wachten voordat het hete water wordt afgegeven.
• Om direct na het bereiden van heet water stoom te produceren, moet u de stoom-/heetwaterknop een paar seconden openen om de watercircuits te legen.

REINIGING

De koffiemachine reinigen

De volgende onderdelen van de machine moeten regelmatig worden gereinigd:

• het interne circuit van het apparaat;
• koffiedikbak (A17),
• lekbak (A15),
• waterreservoir (A12),

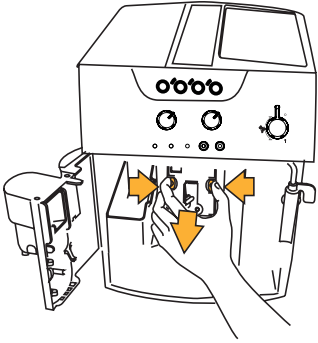

• koffietuitjes (A18),
• cappuccinomaker (A9 - zie "De cappuccinomaker na gebruik reinigen")
• trechter voor gemalen koffie (A8),
• binnenkant van de machine, toegankelijk na het openen van de zetgroepdeur (A16),

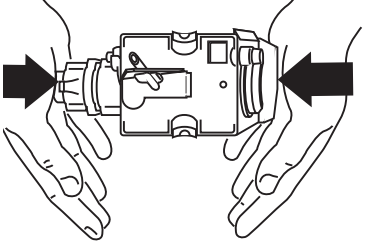

• zetgroep (A20).

• Gebruik geen oplosmiddelen, schurende reinigingsmiddelen of alcohol om de koffiemachine te reinigen. Bij De'Longhi volautomatische koffiemachines hoeft u geen chemische producten te gebruiken om de machine te reinigen. De door De'Longhi aanbevolen ontkalker is gemaakt van natuurlijke en volledig biologisch afbreekbare stoffen.
• Geen van de onderdelen kan in de vaatwasser worden gewassen.
• Gebruik geen metalen voorwerpen om korsten of koffieafzettingen te verwijderen, omdat deze metalen of plastic oppervlakken kunnen bekrassen.

De koffiedikbak reinigen

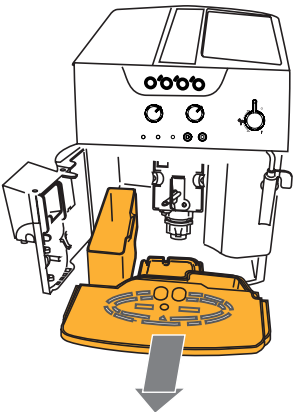

Wanneer het lampje knippert (B12), moet de koffiedikbak (A17) worden geleegd. Tenzij u de koffiedikbak reinigt, blijft het lampje knipperen en kan het apparaat niet worden gebruikt om koffie te zetten. Om te reinigen (met de machine aan):

• Open de servicedeur (A16) aan de voorkant van het apparaat, verwijder de lekbak (A15-fig. 18), leeg en reinig deze.

  afb. 18
• Leeg de koffiedikbak en reinig deze grondig om alle resten op de bodem te verwijderen.

Bij het verwijderen van de lekbak moet de koffiedikbak worden geleegd, zelfs als deze weinig koffiedik bevat.
Als dit niet gebeurt, kan de koffiedikbak bij het zetten van de volgende kopjes koffie meer vullen dan verwacht en de machine verstoppen.

De lekbak reinigen

Als de lekbak niet regelmatig wordt geleegd, kan het water over de rand stromen en in of rond de machine sijpelen. Dit kan de machine, het oppervlak waarop deze staat of de omgeving beschadigen.

De lekbak (A15) is voorzien van een niveau-indicator (rood) die het waterniveau aangeeft (afb. 19).

afb. 19

Voordat de indicator uit de kopjeshouder (A14) steekt, moet de lekbak worden geleegd en gereinigd.

De lekbak verwijderen:

1. Verwijder de lekbak en de koffiedikbak (afb. 18);
2. Leeg de lekbak en de koffiedikbak en was ze af;
3. Plaats de lekbak en de koffiedikbak terug.

De binnenkant van de machine reinigen

Voordat u interne onderdelen reinigt, moet de machine worden uitgeschakeld (zie "HET APPARAAT UITSCHAKELEN") en losgekoppeld van het elektriciteitsnet.

Dompel de koffiemachine nooit onder in water.

1. Controleer regelmatig (ongeveer één keer per maand) of de binnenkant van het apparaat (toegankelijk na het verwijderen van de lekbak - A15) niet vuil is. Verwijder indien nodig koffieafzettingen met een borstel en een spons.

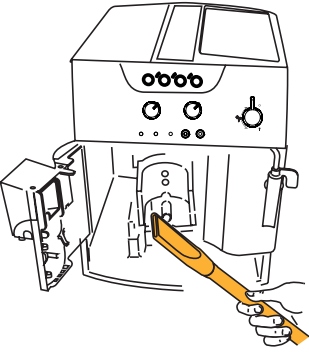

2. Verwijder de resten met een stofzuiger (afb. 20).

   afb. 20

Het waterreservoir reinigen

1. Reinig het waterreservoir (A12) regelmatig (ongeveer één keer per maand en telkens wanneer u het wateronthardingsfilter vervangt, indien aanwezig) met een vochtige doek en een beetje mild afwasmiddel.
2. Vul het reservoir met vers water en plaats het terug in het apparaat.

De koffietuitjes reinigen

1. Reinig de koffietuitjes met een spons of doek (A18-afb. 21).

   afb. 21
2. Controleer of de gaatjes in de koffietuit niet verstopt zijn. Verwijder indien nodig koffieafzettingen met een tandenstoker (afb. 22).

   fig. 22

De trechter voor gemalen koffie reinigen

Controleer regelmatig (ongeveer één keer per maand) of de trechter voor gemalen koffie (A8) niet verstopt is.
Verwijder indien nodig koffieafzettingen met een borstel.

De zetgroep reinigen

De zetgroep (A20) moet minstens één keer per maand worden gereinigd.

De zetgroep mag niet worden verwijderd als de machine aan staat.

1. Zorg ervoor dat de machine correct is uitgeschakeld (zie "HET APPARAAT UITSCHAKELEN").
2. Open de servicedeur (A16).
3. Verwijder de lekbak (A15) en de koffiedikbak (A17) (afb. 18).
4. Druk de twee rode ontgrendelknoppen naar binnen en trek tegelijkertijd de zetgroep naar buiten (afb. 23).

   fig. 23

ALLEEN MET WATER SPOELEN GEEN AFWASMIDDEL - GEEN VAATWASSER

Gebruik geen afwasmiddel om de zetgroep te reinigen, omdat dit schade kan veroorzaken.

5. Laat de zetgroep ongeveer 5 minuten in water weken en spoel hem vervolgens af onder de kraan.

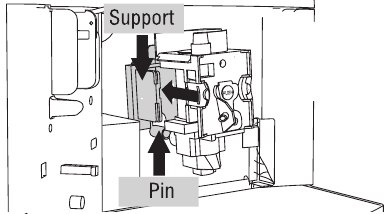

6. Plaats de zetgroep na het reinigen terug door deze op de interne steun en de pin aan de onderkant te schuiven en duw vervolgens het PUSH-symbool volledig naar binnen totdat het op zijn plaats klikt.
   Let op!

   Als de zetgroep moeilijk te plaatsen is, pas hem dan voor het plaatsen aan de in de afbeelding getoonde versie aan.
7. Zorg er na het plaatsen voor dat de twee rode knoppen zijn uitgeklikt.
8. Plaats de lekbak en de koffiedikbak terug.
9. Sluit de servicedeur.

ONTKALKEN

Ontkalk het apparaat wanneer het lampje (B15) op het paneel knippert.

• Ontkalker bevat zuren die de huid en ogen kunnen irriteren. Het is essentieel om de veiligheidswaarschuwingen van de fabrikant op de ontkalkerverpakking en de waarschuwingen met betrekking tot de te volgen procedure in geval van contact met de huid en ogen in acht te nemen.
• U dient alleen De'Longhi ontkalker te gebruiken. Het gebruik van ongeschikte ontkalker en/of het onjuist uitvoeren van het ontkalken kan leiden tot storingen die niet onder de garantie van de fabrikant vallen.

1. Zet de machine aan.
2. Leeg het waterreservoir (A12).
3. Giet de met water verdunde ontkalker (met inachtneming van de op de ontkalkerverpakking aangegeven verhoudingen) in het waterreservoir.
   Plaats een lege container met een minimuminhoud van 1,7 liter onder de heetwateruitloop (A18).
4. Wacht tot de (B2) en (B4) lampjes continu branden.

   Er stroomt heet water met zuur uit de cappuccinomaker (A9). Vermijd contact met opspattend water.
5. Houd de knop (B14) minstens 5 seconden ingedrukt om te bevestigen dat u de oplossing hebt toegevoegd en om de ontkalkingsprocedure te starten. Het lampje in de knop blijft continu branden om aan te geven dat het ontkalkingsprogramma is gestart. De , en (B6) lampjes knipperen tegelijkertijd om u te vertellen dat u de stoomknop naar de l-stand moet draaien (er kan geen koffie worden gezet).
6. Draai de stoom-/heetwaterknop (B10) tegen de klok in naar de l-stand. De ontkalkoplossing stroomt uit de cappuccinomaker in de onderliggende container.
   Het ontkalkingsprogramma voert automatisch een reeks spoelingen en pauzes uit om kalkaanslag van de binnenkant van de machine te verwijderen.
   Na ongeveer 30 minuten is het waterreservoir leeg, gaat het (B11) lampje branden en de , en lampjes afwisselend. Draai de stoom-/heetwaterknop met de klok mee zo ver mogelijk naar de 0-stand.
   Het apparaat is nu klaar om te worden doorgespoeld met schoon water.
7. Leeg de container die is gebruikt om de ontkalkoplossing op te vangen en plaats deze leeg terug onder de cappuccinomaker.
8. Verwijder het waterreservoir, leeg het, spoel het af onder stromend water, vul het met schoon water en plaats het terug. De , en lampjes knipperen tegelijkertijd.
9. Draai de stoom-/heetwaterknop een halve slag tegen de klok in naar de l-stand. Er komt heet water uit de uitloop.
10. Wanneer het waterreservoir volledig leeg is, gaat het lampje uit en de en, , lampjes knipperen.
11. Draai de knop naar de 0-stand, vul het waterreservoir opnieuw en het apparaat schakelt automatisch uit.

Om het apparaat te gebruiken, zet u het aan door op de knop (B1) te drukken.

Let op!
Als de ontkalkingscyclus niet correct is voltooid (bijv. door een stroomstoring), raden we aan om de cyclus te herhalen.

WATERHARDHEID INSTELLEN

Het lampje (B15) gaat branden na een periode die is vastgesteld op basis van de waterhardheid.
De machine is standaard ingesteld op een hardheidswaarde van 4 (zeer hard water).
De machine kan ook worden geprogrammeerd op basis van de hardheid van het leidingwater in de verschillende regio's, zodat de machine minder vaak hoeft te worden ontkalkt.

Waterhardheid meten

1. Verwijder het "TOTAL HARDNESS TEST" indicatorpapier dat aan deze handleiding is bevestigd uit de verpakking.
2. Dompel het papier gedurende één seconde volledig onder in een glas water.
3. Haal het papier uit het water en schud het lichtjes. Na ongeveer een minuut vormen zich 1, 2, 3 of 4 rode vierkantjes, afhankelijk van de hardheid van het water. Elk vierkantje komt overeen met één niveau.


Waterhardheid instellen

1. Zorg ervoor dat het apparaat is uitgeschakeld (maar aangesloten op het elektriciteitsnet en met de hoofdschakelaar in de I-stand) (A2-afb. 3);
2. Houd de knop (B14) minstens 6 seconden ingedrukt. De lampjes (B11, B12, B13 en B14) gaan tegelijkertijd branden;
3. Druk op de ECO-knop (B16) om de werkelijke waterhardheid in te stellen (zoals gemeten met het indicatorpapier).

4. Druk op de knop om het menu te verlaten.

De machine is nu opnieuw geprogrammeerd met de nieuwe waterhardheidsinstelling.

TECHNISCHE SPECIFICATIES

Voltage: 120 V
Absorbed power: 1350 W
Pressure: 1,5 MPa (15 bar)
Water tank capacity: 1,7 L
Size: LxHxD: 280x364x400 mm
Cable length: 1110 mm
Weight: 10,8 kg

BETEKENIS VAN DE LAMPJES TIJDENS NORMAAL GEBRUIK

LAMPJES		BESCHRIJVING	BETEKENIS
1		De lampjes knipperen (B2 en B4)	De koffiemachine is niet klaar om koffie te zetten (het water heeft de ideale temperatuur nog niet bereikt). Wacht tot de lampjes continu branden voordat u koffie zet of (als het apparaat te heet is om koffie te zetten) open de stoom/heetwaterknop en laat het water uit de cappuccinomaker in een bak stromen totdat de lampjes en stoppen met knipperen
2		De lampjes branden continu	De koffiemachine heeft de juiste temperatuur en is klaar om koffie te zetten
3		Het lampje brandt continu	Het apparaat geeft één kop koffie
4		Het lampje brandt continu	Het apparaat geeft twee koppen koffie
5		Het stoomlampje knippert (B6)	De koffiemachine warmt op tot de ideale temperatuur om stoom te produceren. Wacht tot het lampje continu blijft branden voordat u de stoomfunctie gebruikt
6		Het stoomlampje brandt continu	Het apparaat is klaar om stoom te leveren
7		De lampjes knipperen afwisselend	Het apparaat wordt uitgeschakeld (zie het hoofdstuk "HET APPARAAT UITSCHAKELEN")
8		De lampjes knipperen	U moet de stoom/heetwaterknop in stand I zetten
9		De lampjes knipperen afwisselend	U moet de stoom/heetwaterknop in stand 0 zetten
10		Het lampje (B17) brandt continu	Het apparaat staat in de energiebesparende stand
11		Het lampje (B15) brandt continu	Het automatische ontkalkingsprogramma is bezig

BETEKENIS VAN DE ALARMLAMPJES

LAMPJES		BESCHRIJVING	BETEKENIS	WAT TE DOEN
1		Het lampje (B11) brandt continu	Onvoldoende water in het reservoir of het reservoir is niet correct geplaatst	Vul het reservoir (A12) met water en/of plaats het correct, door het zo ver mogelijk naar binnen te duwen tot het vastklikt.
			Het reservoir is vuil en/of verstopt	Spoel of ontkalk het reservoir
2		Het lampje knippert	De maling is te fijn en de koffie wordt te langzaam afgegeven	Herhaal de koffieafgifte en draai de maalfijnheidknop (A1) (afb. 10) één klik met de klok mee richting "7" terwijl de koffiemolen in werking is. Als na het zetten van minstens 2 koppen koffie de afgifte nog steeds te langzaam is, herhaal dan de correctieprocedure en draai de maalfijnheidknop nog een klik tot de afgifte correct is (zie het hoofdstuk "De koffiemolen afstellen").
			De machine kan geen koffie zetten	Als het probleem aanhoudt, draai dan de stoom/heetwaterknop (B10) naar de I-stand en geef water af via de cappuccinomaker (A9)
3		Het lampje (B12) brandt continu	De koffiedikbak is vol of ontbreekt	Leeg de koffiedikbak (A15) en de lekbak (A17), reinig ze en plaats ze terug (afb. 18). Belangrijk: bij het verwijderen van de lekbak MOET de koffiedikbak worden geleegd, ook al bevat deze weinig koffiedik. Als dit niet gebeurt, kan de koffiedikbak bij het zetten van de volgende koppen koffie meer dan verwacht vollopen en de machine verstoppen
4		Het lampje knippert	De functie "voorgemalen koffie" is geselecteerd zonder voorgemalen koffie in de trechter te doen	Doe voorgemalen koffie in de trechter (A8) of deselecteer de functie "voorgemalen"
			De koffiebonen zijn op	Vul het bonenreservoir (A3)
			Als de koffiemolen erg lawaaierig is, betekent dit dat een steentje in de koffiebonen de molen heeft geblokkeerd.	Neem contact op met de klantenservice
5		Het lampje (B15) knippert	De machine moet worden ontkalkt	De ontkalkingsprocedure die wordt beschreven in het hoofdstuk "ONTKALKEN" moet zo snel mogelijk worden uitgevoerd.
6		Er is een ongewoon geluid en de lampjes knipperen afwisselend	De zetgroep is na reiniging niet teruggeplaatst	Laat de servicedeur (A16) gesloten en de zetgroep (A20) uit de koffiemachine. Druk op de (B3) of (B5) knoppen tegelijk totdat de vier lampjes uitgaan. Pas als alle vier de lampjes uit zijn, kan de deur worden geopend en de zetgroep worden geplaatst.
7		De lampjes knipperen afwisselend	De koffiemachine is net ingeschakeld, de zetgroep is niet correct geplaatst en de servicedeur is niet correct gesloten.	Druk op het woord PUSH op de zetgroep (A20) totdat deze vastklikt. Zorg ervoor dat de twee rode knoppen zijn uitgeklapt. Sluit de servicedeur en schakel het apparaat opnieuw in
8		De lampjes knipperen	De trechter voor voorgemalen koffie is verstopt	Maak de trechter (A8) leeg met behulp van een borstel zoals beschreven in het hoofdstuk "De trechter voor voorgemalen koffie reinigen".
9		Het lampje (B13) brandt continu	De zetgroep is na reiniging niet teruggeplaatst.	Plaats de zetgroep (A20) zoals beschreven in de paragraaf "De zetgroep reinigen"
			De binnenkant van het apparaat is erg vuil	Reinig het apparaat grondig
10		Het lampje knippert	De servicedeur is open	Als u de deur (A16) niet kunt sluiten, controleer dan of de zetgroep (A20) correct is geplaatst
11		De lampjes knipperen afwisselend	De koffiemachine is ingeschakeld met de stoomknop in de open stand	U moet de stoom/heetwaterknop (B10) in stand 0 zetten

PROBLEEMOPLOSSING

Hieronder vindt u een lijst met enkele mogelijke storingen.
Als het probleem niet kan worden opgelost zoals beschreven, neem dan contact op met de klantenservice.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
De koffie is niet heet	De kopjes zijn niet voorverwarmd.	Verwarm de kopjes door ze om te spoelen met heet water (let op: u kunt de heetwaterfunctie gebruiken).
	De zetgroep is afgekoeld omdat er 2/3 minuten zijn verstreken sinds de laatste koffie is gezet.	Verwarm de zetgroep (A20) voordat u koffie zet door op de knop (B14) te drukken.
De koffie is zwak of niet romig genoeg.	De koffie is te grof gemalen.	Draai de maalfijnheidknop (A1) één klik tegen de klok in richting "1" terwijl de koffiemolen in werking is (afb. 7). Ga één klik tegelijk door tot de koffieafgifte naar wens is. Het effect is pas zichtbaar na het zetten van 2 koppen koffie (zie het hoofdstuk "De koffiemolen afstellen").
	De koffie is ongeschikt.	Gebruik voorgemalen koffie voor espressomachines
De koffie wordt te langzaam of druppelsgewijs afgegeven.	De koffie is te fijn gemalen.	Draai de maalfijnheidknop (A1) één klik met de klok mee richting "7" terwijl de koffiemolen in werking is (afb. 7). Ga één klik tegelijk door tot de koffieafgifte naar wens is. Het effect is pas zichtbaar na het zetten van 2 koppen koffie (zie het hoofdstuk "WATERHARDHEID INSTELLEN").
Er komt geen koffie uit één van de uitlopen.	De uitlopen zijn verstopt.	Reinig de uitlopen (A18) met een tandenstoker (afb. 22).
Er komt geen koffie uit de uitlopen, maar rond de servicedeur.	De gaatjes in de uitlopen zijn verstopt met droog koffiestof	De koffiegeleider in de servicedeur is geblokkeerd en kan niet draaien.
	Reinig de uitlopen (A18) met een tandenstoker, spons of harde keukenborstel (afb. 21 en 22)	Reinig de koffiegeleider (A19) grondig, vooral in de buurt van de scharnieren.
De opgeschuimde melk heeft grote bellen	De melk is niet koud genoeg of is geen halfvolle melk.	U kunt het beste magere of halfvolle melk op koelkasttemperatuur (ongeveer 5°C) gebruiken. Als het resultaat niet naar wens is, probeer dan een ander merk melk.
De melk wordt niet opgeschuimd	Cappuccinomaker (A9) vuil.	Reinig zoals beschreven in het hoofdstuk "De cappuccinomaker na gebruik reinigen".
De stoomafgifte stopt	Een veiligheidsvoorziening stopt de stoomafgifte na 3 minuten.	Wacht en activeer de stoomfunctie opnieuw.
Het apparaat gaat niet aan.	Het is niet aangesloten op het stopcontact.	Steek de stekker in het stopcontact.
	De hoofdschakelaar (A2) is niet ingeschakeld.	Zet de hoofdschakelaar in de I-stand (afb. 3).
Wanneer de stoom/heetwaterknop naar de l-stand wordt gedraaid, wordt er geen stoom/heet water afgegeven via de cappuccinomaker	De gaatjes in de cappuccinomaker (A9) en/of de stoompijp (A10) zijn verstopt	Reinig de cappuccinomaker zoals beschreven in het hoofdstuk "De cappuccinomaker na gebruik reinigen"
De zetgroep kan niet worden verwijderd om te worden gereinigd.	Het apparaat is ingeschakeld of heeft de uitschakelcyclus niet voltooid.	De zetgroep (A20) kan alleen worden verwijderd als het apparaat correct is uitgeschakeld (zie het hoofdstuk "HET APPARAAT UITSCHAKELEN").

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Bij het gebruik van elektrische apparaten moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende.

• Lees alle instructies zorgvuldig door.
• Zorg ervoor dat de spanning van uw elektrische systeem overeenkomt met de spanning die op de onderkant van het apparaat staat aangegeven.
• Raak geen hete oppervlakken aan. Gebruik handgrepen of knoppen.
• Dompel het snoer, de stekker of het apparaat niet onder in water of een andere vloeistof om brand, elektrische schokken en persoonlijk letsel te voorkomen.
• Houd het apparaat buiten bereik van kinderen en laat het apparaat niet onbeheerd achter tijdens gebruik.
• Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is en voor het reinigen.
• Gebruik het apparaat niet met een beschadigd snoer of stekker, of nadat het apparaat defect is geraakt of op enigerlei wijze is beschadigd. Breng het apparaat terug naar de dichtstbijzijnde erkende servicefaciliteit voor onderzoek, reparatie of afstelling.
• Het gebruik van accessoires die niet door de fabrikant worden aanbevolen, kan leiden tot brand, elektrische schokken of persoonlijk letsel.
• Niet buitenshuis gebruiken.
• Zorg ervoor dat het netsnoer niet over de rand van de tafel of het aanrecht hangt, om te voorkomen dat het per ongeluk wordt vastgegrepen of verstrikt raakt.
• Plaats het apparaat of de elektrische onderdelen ervan niet op of in de buurt van elektrische fornuizen, kookplaten of gasbranders.
• Steek de stekker in het stopcontact. Om de verbinding te verbreken, zet u eerst de machine "off" (uit) en haalt u vervolgens de stekker uit het stopcontact.
• Gebruik het apparaat niet voor andere dan de beoogde doeleinden. Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. De fabrikant wijst alle verantwoordelijkheid af voor schade veroorzaakt door onjuist, verkeerd of onverantwoord gebruik.

Om het risico op brand of elektrische schokken te verminderen, mag u de afdekking of de buitenkant van het apparaat niet verwijderen. Probeer niet om het apparaat te repareren of te wijzigen, dit maakt de garantie ongeldig. Reparaties mogen alleen worden uitgevoerd door geautoriseerd servicepersoneel!

California Proposition 65
Dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

BEWAAR DEZE INSTRUCTIES
DIT APPARAAT IS UITSLUITEND VOOR HUISHOUDELIJK GEBRUIK

Instructies voor kort snoer

• Er wordt een kort netsnoer meegeleverd om de risico's te verminderen die het gevolg zijn van verstrikt raken in of struikelen over een langer snoer.
• Langere, losneembare voedingskabels of verlengsnoeren zijn verkrijgbaar en kunnen worden gebruikt als er zorgvuldig mee wordt omgegaan.
• Als een verlengsnoer wordt gebruikt, moet het aangegeven elektrische vermogen minstens zo groot zijn als het elektrische vermogen van het apparaat. Als het apparaat is voorzien van een 3-draads, geaard snoer, moet het verlengsnoer een GEAARD 3-DRAADS SNOER zijn. Het langere snoer moet zo worden geplaatst dat het niet over het aanrecht of de tafel hangt, waar het door kinderen kan worden getrokken of waarover kan worden gestruikeld.
• Uw product is uitgerust met een gepolariseerde wisselstroomstekker (een stekker met een breder blad dan het andere). Deze stekker past maar op één manier in het stopcontact. Dit is een veiligheidsvoorziening. Als u de stekker niet volledig in het stopcontact kunt steken, probeer dan de stekker om te draaien. Als de stekker nog steeds niet past, neem dan contact op met uw elektricien om uw verouderde stopcontact te vervangen. Omzeil het veiligheidsdoel van de gepolariseerde stekker niet.

Symbolen die in deze instructies worden gebruikt

Belangrijke waarschuwingen worden aangeduid met deze symbolen.
Het is van vitaal belang om deze waarschuwingen in acht te nemen.

Het niet in acht nemen van de waarschuwing kan leiden tot levensbedreigend letsel door elektrische schokken.

Het niet in acht nemen van de waarschuwing kan leiden tot letsel of schade aan het apparaat.

Het niet in acht nemen van de waarschuwing kan leiden tot brandwonden.

Let op:
Dit symbool geeft belangrijke adviezen of informatie voor de gebruiker aan.

Letters tussen haakjes

De letters tussen haakjes verwijzen naar de legenda in de Beschrijving van het apparaat.

Probleemoplossing en reparaties

Probeer bij problemen eerst deze op te lossen aan de hand van de informatie in het hoofdstuk "PROBLEEMOPLOSSING" en "BETEKENIS VAN DE ALARMLAMPJES".

Als dit het probleem niet oplost of als u meer informatie nodig heeft, kunt u contact opnemen met Customer Experience door te bellen naar het nummer dat op het bijgevoegde "Customer Experience"-blad staat vermeld. Als uw land niet in de lijst op het blad staat, belt u het nummer dat in de garantie staat vermeld.
Neem voor reparaties alleen contact op met De'Longhi Customer Experience.
De contactgegevens staan vermeld in het garantiecertificaat dat bij het apparaat is geleverd.

Video instruction manual available on: http://esam04110.delonghi.com

References

• How-To | Magnifica ESAM 04.110.S and ESAM 04.110.B - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeLonghi Magnifica, ESAM04110S - Automatische Espressomachine, Cappuccino Maker Handmatig

Beschikbare talen
