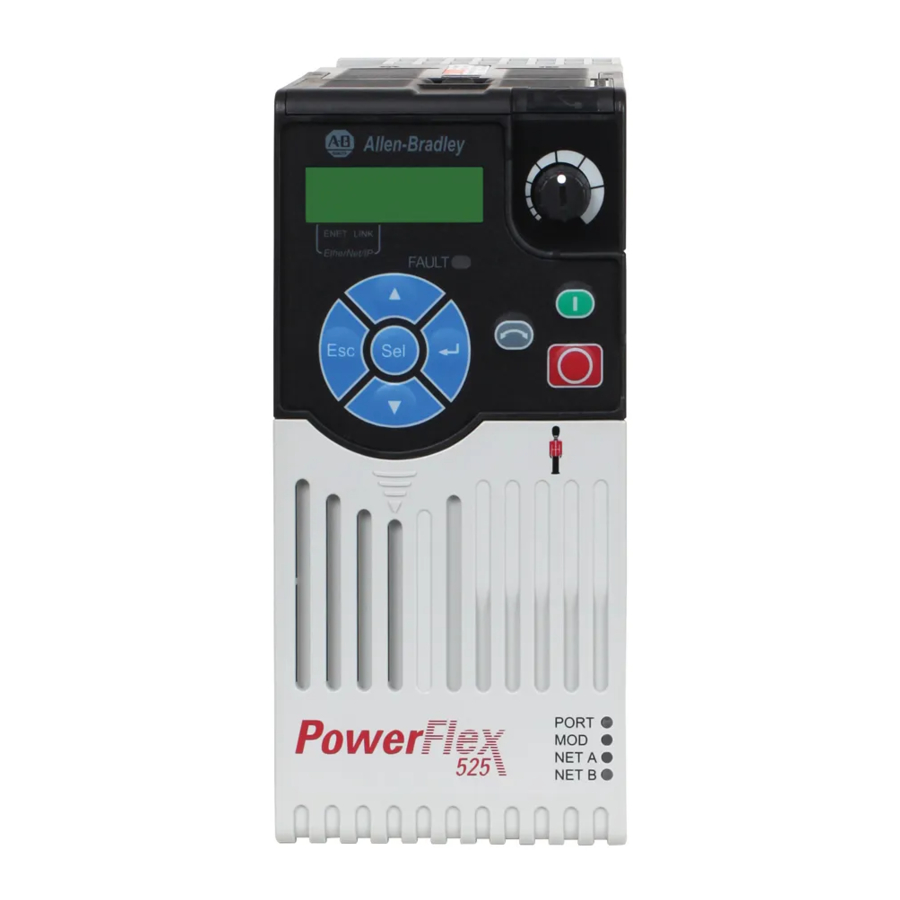

Allen-Bradley PowerFlex 525 - Handleiding voor instelbare frequentie AC-aandrijving
Inhoud
Montageoverwegingen
- Monteer de aandrijving rechtop op een vlak, verticaal en waterpas oppervlak.
Frame Schroefmaat Schroefkoppel A M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) B M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) C M5 (#10...24) 1.56...1.96 N•m (14...17 lb•in) D M5 (#10...24) 2.45...2.94 N•m (22...26 lb•in) E M8 (5/16 in.) 6.0...7.4 N•m (53...65 lb•in) - Bescherm de koelventilator door stof of metaaldeeltjes te vermijden.
- Niet blootstellen aan een corrosieve atmosfeer.
- Beschermen tegen vocht en direct zonlicht.

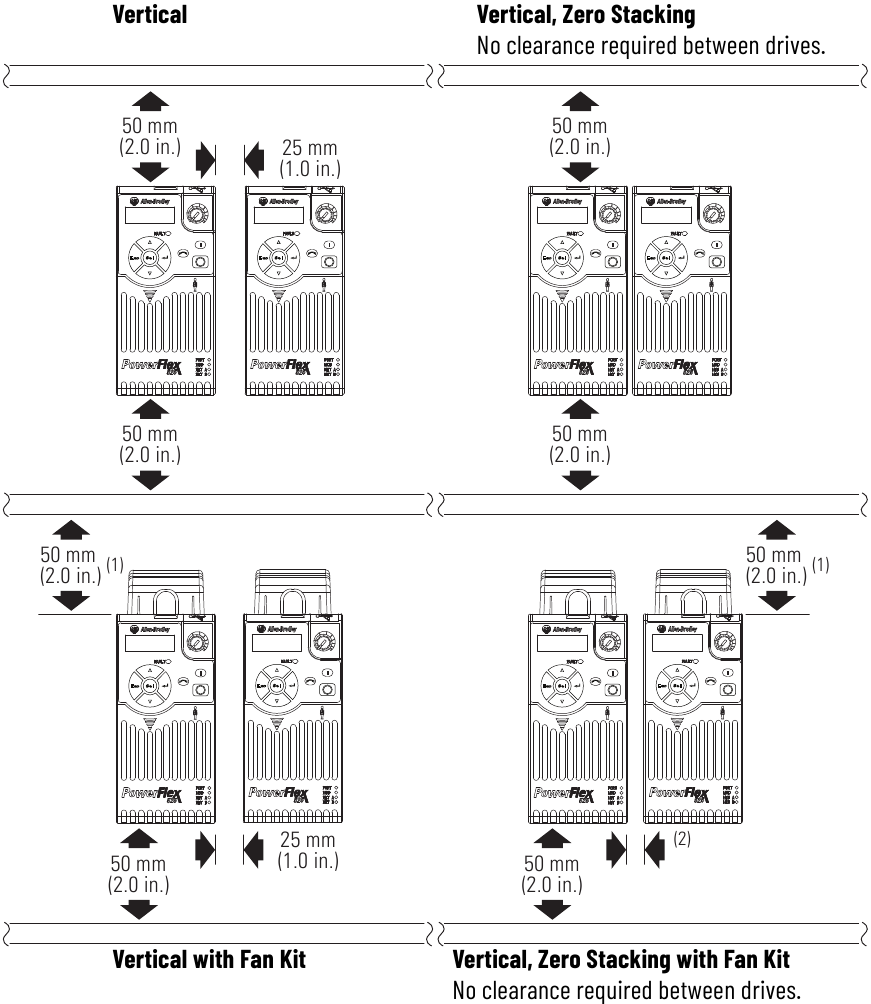

Minimale montageafstanden
Verticale montage wordt getoond. Bij horizontale montage dezelfde afstanden aanhouden plus 50 mm (2.0 inch) afstand van de boven- en onderkant van de behuizing om een goede luchtstroom mogelijk te maken.
- Voor Frame E met ventilator-kit is een afstand van 95 mm (3.7 inch) vereist.
- Voor Frame E met ventilator-kit is een afstand van 12 mm (0.5 inch) vereist.
Omgevingstemperaturen tijdens bedrijf
| Montage | Behuizingsclassificatie(1) | Omgevingstemperatuur | |||
| Min. | Max. (Geen reductie) | Max. (Reductie)(2) | Max. met ventilator-kit (Reductie)(3)(5) | ||
| Verticaal | IP 20/Open Type | -20°C (-4°F) | 50°C (122°F) | 60°C (140°F) | 70°C (158°F) |
| IP 30/NEMA 1/UL Type 1 | 45°C (113°F) | 55°C (131°F) | – | ||
| Verticaal, nul stapeling | IP 20/Open Type | 45°C (113°F) | 55°C (131°F) | 65°C (149°F) | |
| IP 30/NEMA 1/UL Type 1 | 40°C (104°F) | 50°C (122°F) | – | ||
| Horizontaal met Control Module Fan Kit(4)(5) | IP 20/Open Type | 50°C (122°F) | – | 70°C (158°F) | |
| Horizontaal, nul stapeling met Control Module Fan Kit(4)(5) | IP 20/Open Type | 45°C (113°F) | – | 65°C (149°F) | |
- IP 30/NEMA 1/UL Type 1-classificatie vereist installatie van de PowerFlex 520-serie IP 30/NEMA 1/UL Type 1-optiekit, catalogusnummer 25-JBAx.
- Voor catalogi 25B-D1P4N104 en 25B-E0P9N104 wordt de temperatuur die wordt vermeld onder de kolom Max. (Reductie) verlaagd met 5°C (9°F) voor alle montagemethoden.
- Voor catalogi 25B-D1P4N104 en 25B-E0P9N104 wordt de temperatuur die wordt vermeld onder de kolom Max. met ventilator-kit (Reductie) verlaagd met 10°C (18°F) voor alleen verticale en verticale montage met nul stapeling.
- Catalogi 25B-D1P4N104 en 25B-E0P9N104 kunnen niet worden gemonteerd met behulp van een van de horizontale montagemethoden.
- Vereist installatie van de PowerFlex 520-serie Control Module Fan Kit, catalogusnummer 25-FANx-70C.
Aandrijfafmetingen
PowerFlex 525-frames
De waarden zijn in kW en (HP).
| Frame | 1-fase 100...120V | 1-fase 200...240V | 1-fase 200...240V met filter | 3-fase 200...240V | 3-fase 380...480V | 3-fase 380...480V met filter | 3-fase 525...600V |
| A | 0.4 (0.5) | 0.4...0.75 (0.5...1.0) | 0.4...0.75 (0.5...1.0) | 0.4...2.2 (0.5...3.0) | 0.4...2.2 (0.5...3.0) | 0.4...2.2 (0.5...3.0) | 0.4...2.2 (0.5...3.0) |
| B | 0.75...1.1 (1.0...1.5) | 1.5...2.2 (2.0...3.0) | 1.5...2.2 (2.0...3.0) | 3.7 (5.0) | 4.0 (5.0) | 4.0 (5.0) | 3.70 (5.00) |
| C | – | – | – | 5.5 (7.5) | 5.5...7.5 (7.5...10.0) | 5.5...7.5 (7.5...10.0) | 5.5...7.5 (7.5...10.0) |
| D | – | – | – | 7.5 (10.0) | 11.0...15.0 (15.0...20.0) | 11.0...15.0 (15.0...20.0) | 11.0...15.0 (15.0...20.0) |
| E | – | – | – | 11.0...15.0 (15.0...20.0) | – | 18.5...22.0 (25.0...30.0) | 18.5...22.0 (25.0...30.0) |

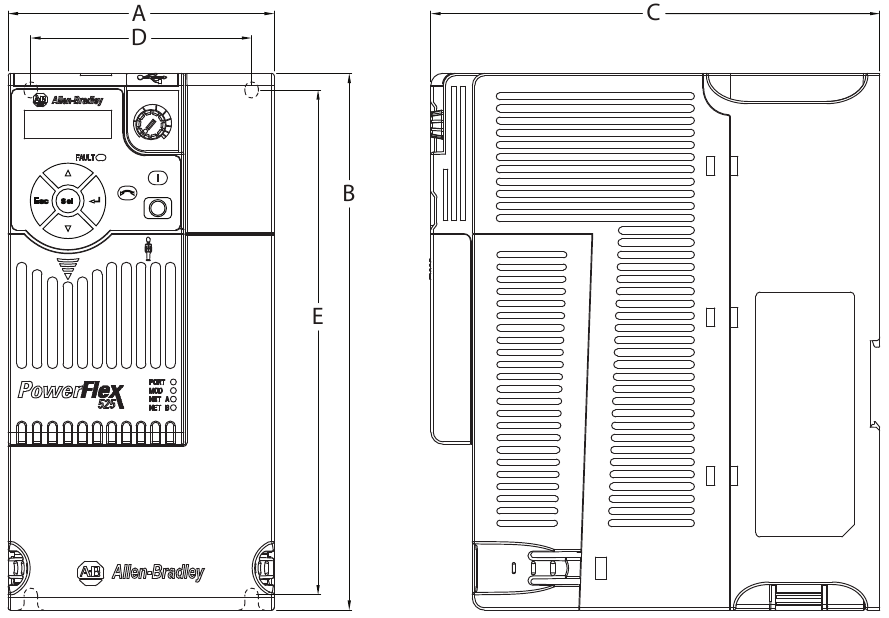

IP20/Open Type
Afmetingen zijn in mm en (in.). Gewichten zijn in kg en (lb).
| Frame | A | B | C | D | E | Verzendgewicht |
| A | 72 (2.83) | 152 (5.98) | 172 (6.77) | 57.5 (2.26) | 140 (5.51) | 1.1 (2.4) |
| B | 87 (3.43) | 180 (7.09) | 172 (6.77) | 72.5 (2.85) | 168 (6.61) | 1.6 (3.5) |
| C | 109 (4.29) | 220 (8.66) | 184 (7.24) | 90.5 (3.56) | 207 (8.15) | 2.3 (5.0) |
| D | 130 (5.12) | 260 (10.24) | 212 (8.35) | 116 (4.57) | 247 (9.72) | 3.9 (8.6) |
| E | 185 (7.28) | 300 (11.81) | 279 (10.98) | 160 (6.30) | 280 (11.02) | 12.9 (28.4) |

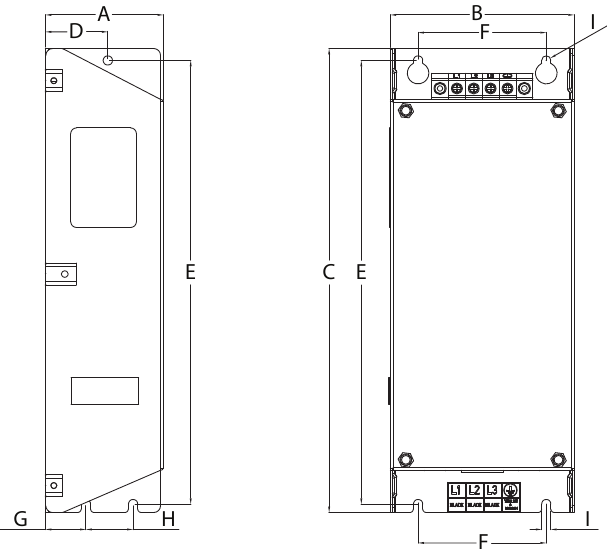

EMC-filters
Raadpleeg de gebruikershandleiding van de PowerFlex 525 voor instructies over het naleven van de EMC-richtlijn.
Afmetingen zijn in mm en (in.).
| Frame | A | B | C | D | E | F | G | H | I |
| A | 55.0 (2.17) | 72.0 (2.83) | 234.0 (9.21) | 30.0 (1.18) | 223.0 (8.78) | 54.0 (2.13) | 20.0 (0.79) | 23.0 (0.91) | 5.5 (0.22) |
| B | 70.0 (2.76) | 87.0 (3.43) | 270.0 (10.63) | 35.0 (1.38) | 258.0 (10.16) | 58.0 (2.28) | 25.0 (0.98) | 24.0 (0.94) | 5.5 (0.22) |
| C | 70.0 (2.76) | 109.0 (4.29) | 275.0 (10.83) | 37.0 (1.46) | 263.0 (10.35) | 76.0 (2.99) | 25.0 (0.98) | 28.0 (1.10) | 5.5 (0.22) |
| D | 80.0 (3.15) | 130.0 (5.12) | 310.0 (12.20) | 33.0 (1.30) | 298.0 (11.73) | 90.0 (3.54) | 33.0 (1.30) | 28.0 (1.10) | 5.5 (0.22) |
| E | 80.0 (3.15) | 155.0 (6.10) | 390.0 (15.35) | 32.0 (1.26) | 375.0 (14.76) | 110.0 (4.33) | 33.0 (1.30) | 28.0 (1.10) | 5.5 (0.22) |

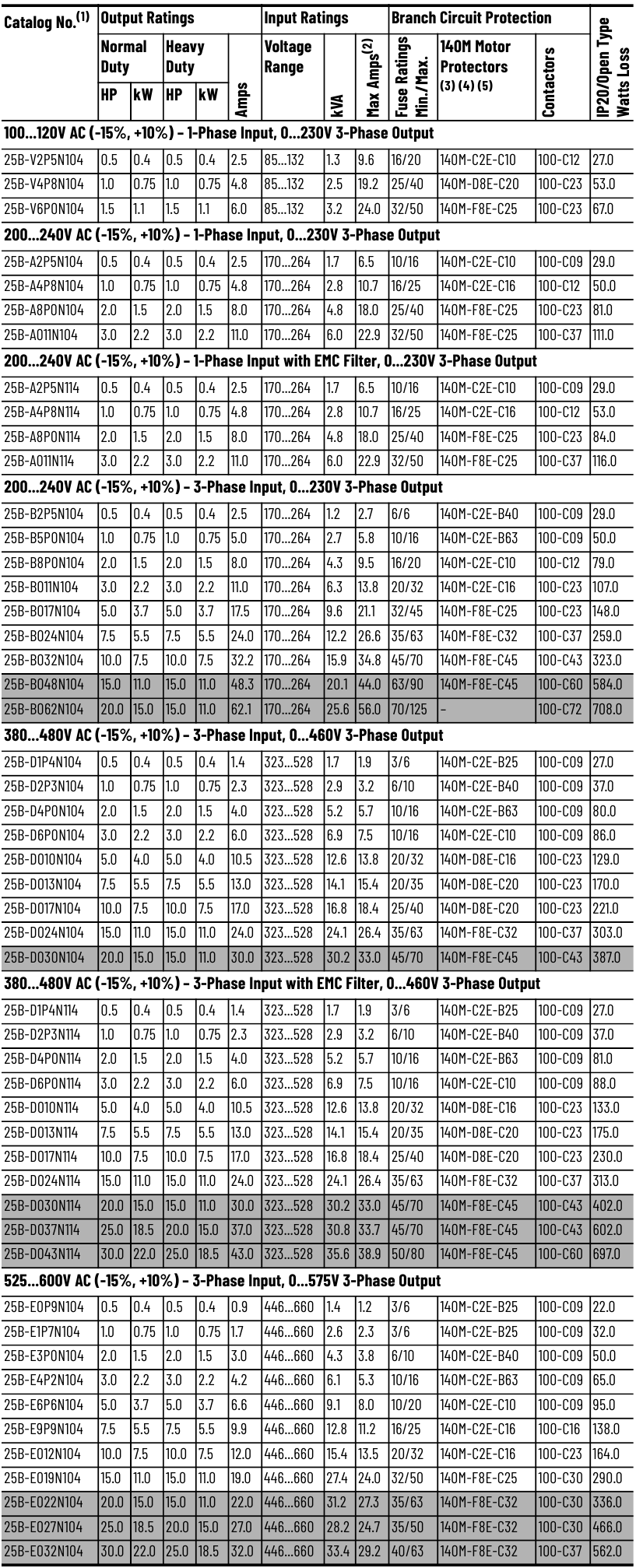

Zekeringen en stroomonderbrekers
![]()
Normale en zware uitvoeringen zijn beschikbaar voor deze aandrijving.- Wanneer de aandrijving motoren met lagere stroomwaarden aanstuurt, raadpleeg dan het typeplaatje van de aandrijving voor de nominale ingangsstroom van de aandrijving.
- De AIC-waarden van de Bulletin 140M Motor Protector Circuit Breakers kunnen variëren. Zie Bulletin 140M Motor Protection Circuit Breakers Application Ratings.
- Bulletin 140M met instelbaar stroombereik moet de stroomuitschakeling instellen op het minimumbereik waarop het apparaat niet zal uitschakelen.
- Manual Self-Protected (Type E) Combination Motor Controller, UL-gecertificeerd voor 208 Wye of Delta, 240 Wye of Delta, 480Y/277 of 600Y/347. Niet UL-gecertificeerd voor gebruik op 480V of 600V Delta/Delta, hoek aarde of systemen met hoge weerstand tegen aarde.
Normale en zware uitvoeringen zijn beschikbaar voor deze aandrijving.Stroombedrading
Aanbevolen afgeschermde draad
| Locatie | Classificatie/Type |
| Standaard (Optie 1) | 600V, 90°C (194°F) XHHW2/RHW-2 Anixter B209500-B209507, Belden 29501-29507, of equivalent |
| Standaard (Optie 2) | Tray rated 600V, 90°C (194°F) RHH/RHW-2 Anixter OLF-7xxxxx of equivalent |
| Klasse I & II; Divisie I & II | Tray rated 600V, 90°C (194°F) RHH/RHW-2 Anixter 7V-7xxxx-3G of equivalent |

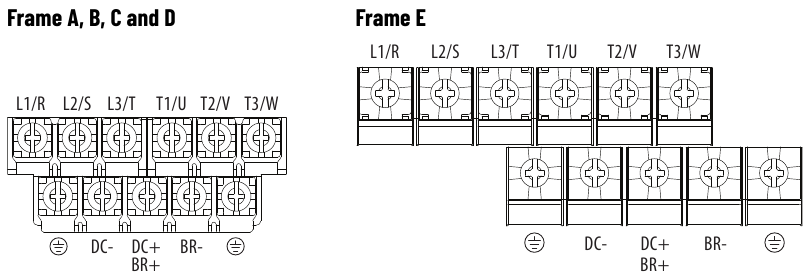

Stroomaansluitblok
| Aansluiting | Beschrijving |
| L1/R, L2/S, L3/T | Ingangslijnspanningsaansluiting |
| T1/U, T2/V, T3/W | Motorfase-aansluiting = Verwissel twee motordraden om de draairichting te veranderen. |
| DC+, DC- | DC-busaansluiting |
| BR+, BR- | Dynamische remweerstandaansluiting |
 | Veiligheidsaarde – PE |
Terminaalschroeven kunnen losraken tijdens verzending. Zorg ervoor dat alle terminaalschroeven zijn vastgedraaid met het aanbevolen koppel voordat u stroom op de drive zet.
Specificaties stroomaansluitblok
| Frame | Maximale draaddikte(1) | Minimale draaddikte(1) | Koppel |
| A | 5.3 mm2 (10 AWG) | 0.8 mm2 (18 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| B | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| C | 8.4 mm2 (8 AWG) | 2.1 mm2 (14 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| D | 13.3 mm2 (6 AWG) | 5.3 mm2 (10 AWG) | 1.76...2.16 Nm (15.6...19.1 lb-in.) |
| E | 26.7 mm2 (3 AWG) | 8.4 mm2 (8 AWG) | 3.09...3.77 Nm (27.3...33.4 lb-in.) |
- Maximale/minimale afmetingen die het aansluitblok accepteert – dit zijn geen aanbevelingen.
Besturingsaansluitblok

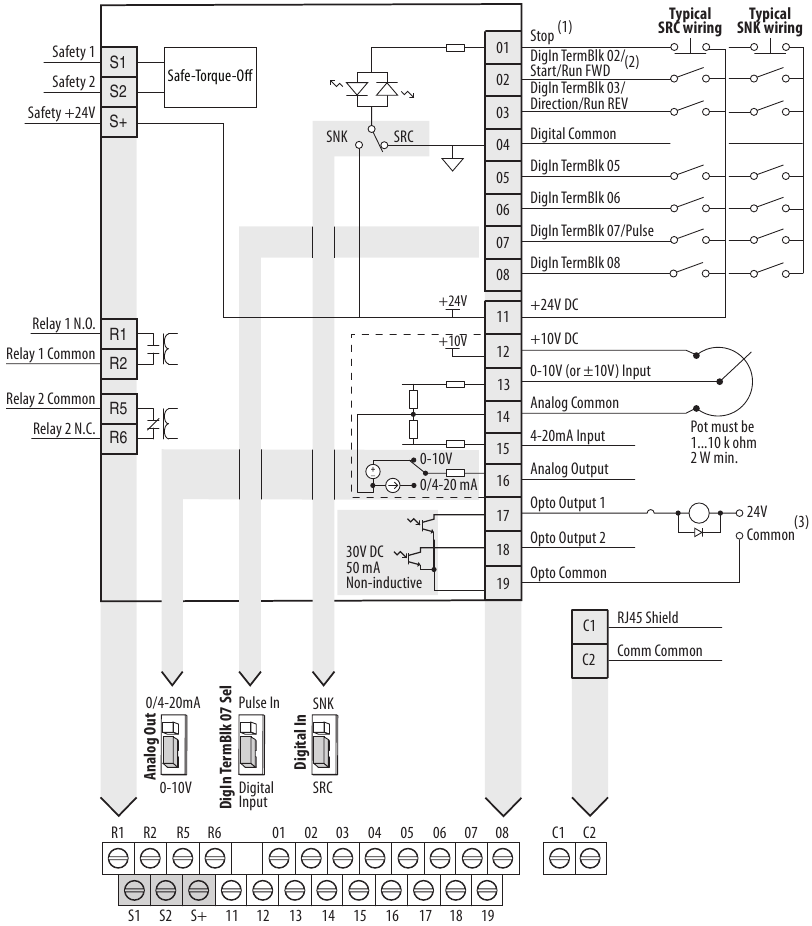

Blokschema besturings-I/O-bedrading
![]()
I/O-aansluiting 01 is altijd een stopingang. De stopmodus wordt bepaald door de drive-instelling. De drive wordt geleverd met een jumper geïnstalleerd tussen I/O-aansluitingen 01 en 11. Verwijder deze jumper wanneer u I/O-aansluiting 01 gebruikt als een stop- of inschakelingang.- Tweewegbesturing weergegeven. Gebruik voor driewegbesturing een kortstondige ingang
![]()
op I/O-aansluiting 02 om een startcommando te geven. Gebruik een aangehouden ingang ![]()
voor I/O-aansluiting 03 om de richting te veranderen. - Wanneer u een opto-uitgang gebruikt met een inductieve belasting, zoals een relais, installeer dan een hersteldiode parallel aan het relais, zoals weergegeven, om schade aan de uitgang te voorkomen.
op I/O-aansluiting 02 om een startcommando te geven. Gebruik een aangehouden ingang

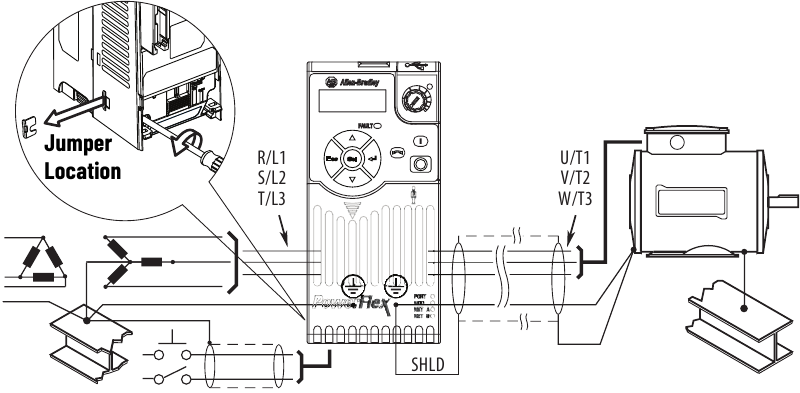

voor I/O-aansluiting 03 om de richting te veranderen.Algemene aardingsvereisten
De MOV-naar-aarde-jumper moet worden verwijderd als de drive is geïnstalleerd op een niet-geaard (IT-net) of resistief geaard distributiesysteem. Draai de schroef vast na het verwijderen van de jumper.
Voorbereiding op het opstarten van de aandrijving
ATTENTIE: De aandrijving moet van stroom worden voorzien om de volgende opstartprocedures uit te voeren. Sommige van de aanwezige spanningen bevinden zich op het potentieel van de inkomende lijn. Om elektrische schokken of schade aan de apparatuur te voorkomen, mag alleen gekwalificeerd onderhoudspersoneel de volgende procedure uitvoeren. Lees en begrijp de procedure grondig voordat u begint. Als een gebeurtenis niet plaatsvindt tijdens het uitvoeren van deze procedure, Ga niet verder. Verwijder alle stroom inclusief door de gebruiker geleverde besturingsspanningen. Door de gebruiker geleverde spanningen kunnen aanwezig zijn, zelfs wanneer er geen hoofd-AC-stroom op de aandrijving is aangesloten. Corrigeer de storing voordat u verdergaat.

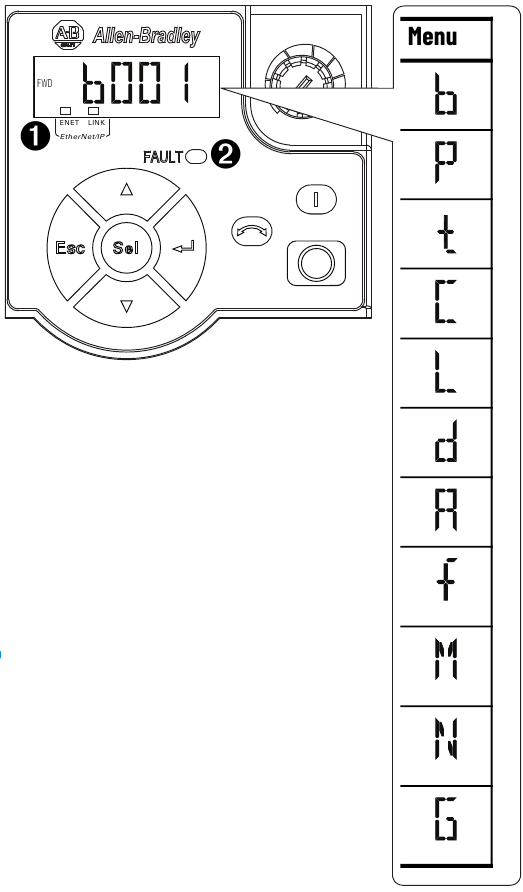

LCD-scherm met QuickView-technologie
QuickView®-technologie zorgt ervoor dat tekst over het LCD-scherm van de PowerFlex 520-serie aandrijving scrolt. Hierdoor kunt u eenvoudig parameters configureren, fouten opsporen en diagnostische items bekijken zonder een afzonderlijk apparaat te gebruiken.
| Menu | Parametergroep & Beschrijving |
 | Basisweergave Veelvoorkomende bedrijfsomstandigheden van de aandrijving. |
 | Basisprogramma Veelgebruikte programmeerbare functies. |
 | Aansluitblokken Programmeerbare terminalfuncties. |
 | Communicatie Programmeerbare communicatiefuncties. |
 | Logica Programmeerbare logische functies. |
 | Geavanceerde weergave Geavanceerde bedrijfsomstandigheden van de aandrijving. |
 | Geavanceerd programma Overige programmeerbare functies. |
 | Fout en diagnose Bestaat uit een lijst met codes voor specifieke foutcondities. |
 | Gewijzigd Functies uit de andere groepen met waarden die zijn gewijzigd ten opzichte van de standaardwaarden. |
 | Netwerk Netwerkfuncties die alleen worden weergegeven wanneer een comm-kaart wordt gebruikt. |
 | AppView en CustomView Functies uit de andere groepen georganiseerd voor specifieke toepassingen. |
| Nr. | Weergave/LED (kleur) |
 | ENET (Continu) – Adapter aangesloten op het netwerk en de aandrijving wordt via Ethernet bestuurd. ENET (Knipperend) – Adapter aangesloten op het netwerk, maar de aandrijving wordt niet via Ethernet bestuurd. |
| LINK (Continu) – Adapter aangesloten op het netwerk, maar verzendt geen gegevens. LINK (Knipperend) – Adapter aangesloten op het netwerk en verzendt gegevens. | |
 | Foutstatus (Rood) |
| Toets | Naam |
 | Escape |
 | Pijl omhoog Pijl omlaag |
 | Selecteren |
 | Enter |
 | Stop |
 | Start |
 | Achteruit |
 | Potentiometer |
AppView-parametergroepen
De parameters in de AppView®-parametergroepen kunnen snel worden toegevoegd aan de CustomView™-parametergroep door het volgende te doen:
| Stap | Toets(en) | Voorbeeldweergaven | |
| 1 | Druk op de pijl omhoog of omlaag om naar een AppView-groep (G1...G8) te scrollen. |  of  |  |
| 2 | Druk op Enter of Sel (Selecteren) om een groep te openen. Het meest rechtse cijfer van de laatst bekeken parameter in die groep zal knipperen. |  of  |  |
| 3 | Druk op de pijl omhoog of omlaag om naar de opdracht G1 → GC te scrollen. | of |  |
| 4 | Druk op Enter of Sel (Selecteren) om alle parameters in deze AppView-groep aan de CustomView-groep toe te voegen. Het LCD-scherm toont een bevestiging. | of |  |
CustomView Parameter Group
U kunt een hele AppView parametergroep kopiëren naar de CustomView parametergroep, zoals hierboven weergegeven, of afzonderlijke parameters toevoegen, zoals hieronder weergegeven.
| Stap | Key(s) | Voorbeelden van weergaven | |
| 1 | Druk op de Pijl-omhoog of Pijl-omlaag om naar de CustomView-groep (GC) te scrollen. | of |
 |
| 2 | Druk op Enter om de parameters te bekijken die aan de CustomView-groep kunnen worden toegevoegd. | |
 |
| 3 | Druk op de Pijl-omhoog of Pijl-omlaag om door de lijst met parameters te scrollen. | of |
 |
| 4 | Druk op Enter om de parameter aan de CustomView-groep toe te voegen. Het LCD-scherm toont een bevestiging. | |
 |
Om parameters uit de CustomView parametergroep te verwijderen:
| Stap | Key(s) | Voorbeelden van weergaven | |
| 1 | Druk op de Pijl-omhoog of Pijl-omlaag om naar de CustomView-groep (GC) te scrollen. | of |
 |
| 2 | Druk op Enter om de parameters te bekijken die zich in de CustomView-groep bevinden. | |
 |
| 3 | Druk op de Pijl-omhoog of Pijl-omlaag om naar het commando GC--- te scrollen. | of |
 |
| 4 | Druk op Enter of Sel om de parameters te bekijken die zijn opgeslagen in de CustomView-groep. | of |
 |
| 5 | Druk op de Pijl-omhoog of Pijl-omlaag om door de lijst met parameters te scrollen. | of |
 |
| 6 | Druk op Enter om de parameter uit de CustomView-groep te verwijderen. Het LCD-scherm toont een bevestiging. | |
|
Foutcodes
Om een fout te wissen - druk op de Stop (Stop) -toets als P045 [Stop Mode] is ingesteld op een waarde tussen 0...3, schakel de stroom uit en weer in, zet A551 [Fault Clear] op 1 of 2, of schakel de digitale ingang uit en weer in als t062, t063, t065...t068 [DigIn TermBlk xx] is ingesteld op 13.
| Nr. | Fout | Beschrijving |
| F000 | Geen fout | – |
| F002(1) | Auxiliary Input (Hulpingang) | Controleer de externe bedrading. Verifieer de communicatieprogrammering voor opzettelijke fouten. |
| F003 | Power Loss (Stroomverlies) | Controleer de inkomende AC-lijn op lage spanning of onderbreking van de lijnvoeding. Controleer de ingangszekeringen. Verminder de belasting. |
| F004(1) | UnderVoltage (Onderspanning) | Controleer de inkomende AC-lijn op lage spanning of onderbreking van de lijnvoeding. |
| F005(1) | OverVoltage (Overspanning) | Controleer de AC-lijn op hoge lijnspanning of transiënte omstandigheden. Busoverspanning kan ook worden veroorzaakt door motorregeneratie. Verleng de vertragingstijd of installeer een dynamische remweerstand. |
| F006(1) | Motor Stalled (Motor vastgelopen) | Verhoog P041, A442, A444 of A446 [Accel Time x] of verminder de belasting zodat de aandrijfuitgangsstroom de stroom die is ingesteld door parameter A484 of A485 [Current Limit x] niet overschrijdt. Controleer op overbelasting. |
| F007(1) | Motor Overload (Motoroverbelasting) | Er is sprake van een excessieve motorbelasting. Verminder de belasting zodat de aandrijfuitgangsstroom de stroom die is ingesteld door parameter P033 [Motor OL Current] niet overschrijdt. Verifieer de instelling van A530 [Boost Select]. |
| F008(1) | Heatsink OvrTmp (Koellichaam te warm) | Controleer op geblokkeerde of vuile koellichaamvinnen. Controleer of de omgevingstemperatuur de nominale omgevingstemperatuur niet heeft overschreden. Controleer de ventilator. |
| F009(1) | CC OvrTmp (CC te warm) | Controleer de omgevingstemperatuur van het product. Controleer op luchtstroomobstructie. Controleer op vuil of afval. Controleer de ventilator. |
| F012 | HW OverCurrent (HW overstroom) | Controleer de programmering. Controleer op overmatige belasting, onjuiste A531 [Boost Select] instelling, DC-remspanning te hoog ingesteld of andere oorzaken van overmatige stroom. |
| F013(2) | Ground Fault (Aardfout) | Controleer de motor en externe bedrading naar de aandrijfuitgangsklemmen op een geaarde toestand. |
| F015 | Load Loss (Belastingsverlies) | Verifieer de verbindingen tussen motor en belasting. Verifieer de niveau- en tijdvereisten. |
| F021(1) | Output Ph Loss (Uitgangs fase verlies) | Verifieer de motorbedrading en motor. |
| F029(1) | Analog In Loss (Analoog ingangsverlies) | Een analoge ingang is geconfigureerd om een fout te geven bij signaalverlies. Er heeft een signaalverlies plaatsgevonden. Controleer op gebroken/losse verbindingen bij de ingangen. Controleer de parameters. |
| F033 | Auto Rstrt Tries (Auto herstart pogingen) | Corrigeer de oorzaak van de fout en wis deze handmatig. |
| F038 | Phase U to Gnd (Fase U naar aarde) | Controleer de bedrading tussen de aandrijving en de motor. Controleer de motor op geaarde fase. Vervang de aandrijving als de fout niet kan worden gewist. |
| F039 | Phase V to Gnd (Fase V naar aarde) | |
| F040 | Phase W to Gnd (Fase W naar aarde) | |
| F041 | Phase UV Short (Fase UV kortsluiting) | Controleer de motor en de bedrading van de aandrijfuitgangsklemmen op een kortgesloten toestand. Vervang de aandrijving als de fout niet kan worden gewist. |
| F042 | Phase UW Short (Fase UW kortsluiting) | |
| F043 | Phase VW Short (Fase VW kortsluiting) | |
| F048(1) | Params Defaulted (Parameters teruggezet naar standaard) | De aandrijving kreeg de opdracht om standaardwaarden naar EEPROM te schrijven. Wis de fout of schakel de stroom naar de aandrijving uit en weer in. Programmeer de aandrijfparameters indien nodig. |
| F059(1) | Safety Open (Veiligheid open) | Beide veiligheidsingangen (Safety 1 (Veiligheid 1), Safety 2 (Veiligheid 2)) zijn niet ingeschakeld. Controleer de veiligheidsingangssignalen. Als u geen veiligheid gebruikt, controleer dan de jumper voor I/O-terminals S1, S2 en S+ en draai deze vast. |
| F063(1) | SW OverCurrent (SW overstroom) | Verifieer de verbindingen tussen motor en belasting. Verifieer de niveau- en tijdvereisten. |
| F064 | Drive Overload (Aandrijf overbelasting) | Verminder de belasting of verleng de Accel Time (Acceleratietijd). |
| F070 | Power Unit (Voedingseenheid) | Controleer of de maximale omgevingstemperatuur niet is overschreden. Schakel de stroom uit en weer in. Vervang de aandrijving als de fout niet kan worden gewist. |
| F071 | DSI Net Loss (DSI netwerkverlies) | Schakel de stroom uit en weer in. Controleer de communicatiebekabeling. Controleer de Modbus- of DSI-instelling. Controleer de Modbus- of DSI-status. |
| F072 | Opt Net Loss (Opt netwerkverlies) | Schakel de stroom uit en weer in. Controleer de communicatiebekabeling. Controleer de instelling van de netwerkadapter. Controleer de externe netwerkstatus. |
| F073 | EN Net Loss (EN netwerkverlies) | Schakel de stroom uit en weer in. Controleer de communicatiebekabeling. Controleer de EtherNet/IP™-instelling. Controleer de externe netwerkstatus. |
| F080 | Autotune Failure (Autotune mislukt) | De autotune-functie is door de gebruiker geannuleerd of mislukt. Start de procedure opnieuw. |
| F081 | DSI Comm Loss (DSI communicatieverlies) | Schakel de stroom uit en weer in. Controleer de communicatiebekabeling. Controleer de Modbus- of DSI-instelling. Controleer de Modbus- of DSI-status. Wijzig met behulp van C125 [Comm Loss Action]. Het verbinden van I/O-terminals C1 en C2 met aarde kan de ruisimmuniteit verbeteren. Vervang de bedrading, het Modbus-masterapparaat of de besturingsmodule. |
| F082 | Opt Comm Loss (Opt communicatieverlies) | Schakel de stroom uit en weer in. Installeer de optiekaart opnieuw in de aandrijving. Wijzig met behulp van C125 [Comm Loss Action]. Vervang de bedrading, poortexpander, optiekaart of besturingsmodule. |
| F083 | EN Comm Loss (EN communicatieverlies) | Schakel de stroom uit en weer in. Controleer de EtherNet/IP-instelling. Controleer de Ethernet-instellingen en diagnostische parameters van de aandrijving. Wijzig met behulp van C125 [Comm Loss Action]. Vervang de bedrading, Ethernet-switch of besturingsmodule. |
| F091 | Encoder Loss (Encoder verlies) | Controleer de bedrading. Als P047, P049 of P051 [Speed Referencex] = 16 "Positioning" (Positionering) en A535 [Motor Fdbk Type] = 5 "Quad Check" (Quad controle), verwissel dan de Encoder-kanaalingangen of verwissel twee motorleidingen. Vervang de encoder. |
| F094 | Function Loss (Functieverlies) | Sluit de ingang naar de terminal en schakel de stroom uit en weer in. |
| F100 | Parameter Chksum (Parameter checksum) | Zet P053 [Reset to Defalts] op 2 "Factory Rset" (Fabrieksreset). |
| F101 | External Storage (Externe opslag) | Zet P053 [Reset to Defalts] op 2 "Factory Rset" (Fabrieksreset). |
| F105 | C Connect Err (C verbindingsfout) | Wis de fout en verifieer alle parameterinstellingen. Verwijder of installeer de besturingsmodule niet terwijl de stroom is ingeschakeld. |
| F106 | Incompat C-P (Incompatibel C-P) | De besturingsmodule kon de vermogensmodule niet herkennen. Schakel de stroom uit en weer in. Flash met een nieuwere firmwareversie. Vervang de aandrijving als de fout niet kan worden gewist. |
| F107 | Replaced C-P (Vervangen C-P) | De besturingsmodule is gemonteerd op een vermogensmodule met een ander vermogen. Zet P053 [Reset to Defalts] op een van de resetopties. |
| F109 | Mismatch C-P (Niet-overeenkomende C-P) | De besturingsmodule is gemonteerd op een vermogensmodule van een ander aandrijvingstype. Zet P053 [Reset to Defalts] op een van de resetopties. |
| F110 | Keypad Membrane (Toetsenbord membraan) | Toetsenbordmembraan defect/losgekoppeld. Schakel de stroom uit en weer in. Vervang de besturingsmodule als de fout niet kan worden gewist. |
| F111 | Safety Hardware (Veiligheidshardware) | Hardwarestoring veiligheidsingang inschakelen. Een van de veiligheidsingangen is niet ingeschakeld. Controleer de veiligheidsingangssignalen. Als u geen veiligheid gebruikt, controleer dan de jumper voor I/O-terminals S1, S2 en S+. Vervang de besturingsmodule als de fout niet kan worden gewist. |
| F114 | uC Failure (uC storing) | Schakel de stroom uit en weer in. Vervang de besturingsmodule als de fout niet kan worden gewist. |
| F122 | I/O Board Fail (I/O bord defect) | Schakel de stroom uit en weer in. Vervang de aandrijving of besturingsmodule als de fout niet kan worden gewist. |
| F125 | Flash Update Req (Flash update vereist) | Voer een firmware flash update-bewerking uit om te proberen een geldige set firmware te laden. |
| F126 | NonRecoverablErr (Niet-herstelbare fout) | Wis de fout of schakel de stroom naar de aandrijving uit en weer in. Vervang de aandrijving of besturingsmodule als de fout niet kan worden gewist. |
| F127 | DSIFlashUpdatReq (DSIFlashUpdateReq) | Voer een firmware flash update-bewerking uit met behulp van DSI-communicatie om te proberen een geldige set firmware te laden. |
- Deze fout kan worden gewist door de automatische herstartroutine en zal een aantal keren worden geprobeerd op basis van de waarde die is ingesteld in parameter A541 [Auto Rstrt Tries].
- Deze fout kan worden gewist door de automatische herstartroutine en zal slechts één keer worden geprobeerd. Het negeert de waarde die is ingesteld in parameter A541 [Auto Rstrt Tries].
Specificaties
| Ingangs-/uitgangswaarden | Uitgangsfrequentie: 0...500 Hz (programmeerbaar) Efficiëntie: 97,5% (typisch) |
| Digitale besturingsingangen (ingangsstroom = 6 mA) | SRC (bron) modus: 18...24V = AAN 0...6V = UIT |
| SNK (sink) modus: 0...6V = AAN 18...24V = UIT | |
| Analoge besturingsingangen | 4-20 mA analoog: 250 Ω ingangsimpedantie 0-10V DC analoog: 100 kΩ ingangsimpedantie Externe potmeter: 1...10 kΩ, 2 W min. |
| Besturingsuitgang | Programmeerbare uitgang, Form A en Form B Resistieve waarde: 3,0 A @ 30V DC, 125V AC en 240V AC Inductieve waarde: 0,5 A @ 30V DC, 125V AC en 240V AC |
| Opto-uitgangen 30V DC, 50 mA Niet-inductief | |
| Analoge uitgangen (10-bit) 0-10V: 1 kΩ min. 4-20 mA: 525 Ω max. | |
| Zekeringen en stroomonderbrekers | Aanbevolen zekeringstype: UL Class J, T of Type BS88; 600V (550V) of equivalent. Aanbevolen stroomonderbrekers: HMCP of equivalent. |
| Beschermende functies | Motorbescherming: I2t overbelastingsbeveiliging – 150% gedurende 60 s, 200% gedurende 3 s (biedt klasse 10-bescherming) |
| Overstroom: 200% hardwarelimiet, 300% onmiddellijke fout | |
| Overspanning: 100...120V AC ingang – Uitschakeling vindt plaats bij 405V DC busspanning (equivalent aan 150V AC inkomende lijn) 200...240V AC ingang – Uitschakeling vindt plaats bij 405V DC busspanning (equivalent aan 290V AC inkomende lijn) 380...480V AC ingang – Uitschakeling vindt plaats bij 810V DC busspanning (equivalent aan 575V AC inkomende lijn) 525...600V AC ingang – Uitschakeling vindt plaats bij 1005V DC busspanning (equivalent aan 711V AC inkomende lijn) | |
| Onderspanning: 100...120V AC ingang – Uitschakeling vindt plaats bij 190V DC busspanning (equivalent aan 75V AC inkomende lijn) 200...240V AC ingang – Uitschakeling vindt plaats bij 190V DC busspanning (equivalent aan 150V AC inkomende lijn) 380...480V AC ingang – Uitschakeling vindt plaats bij 390V DC busspanning (equivalent aan 275V AC inkomende lijn) 525...600V AC ingang – Indien P038 = 3 "600V" (600V) uitschakeling plaatsvindt bij 487V DC busspanning (344V AC inkomende lijn); – Indien P038 = 2 "480V" (480V) uitschakeling plaatsvindt bij 390V DC busspanning (275V AC inkomende lijn) | |
| Control Ride Through: Minimale ride through is 0,5 s - typische waarde 2 s | |
| Faultless Power Ride Through: 100 ms |
Rockwell Automation ondersteuning
Gebruik deze bronnen om toegang te krijgen tot ondersteuningsinformatie.
| Technical Support Center | Vind hulp met how-to video's, FAQs, chat, gebruikersforums en product notificatie updates. | rok.auto/support |
| Knowledgebase | Toegang tot Knowledgebase artikelen. | rok.auto/knowledgebase |
| Local Technical Support Phone Numbers | Zoek het telefoonnummer voor uw land. | rok.auto/phonesupport |
| Literature Library Find installation instructions, manuals, | brochures en technische data publicaties. | rok.auto/literature |
| Product Compatibility and Download Center (PCDC) | Download firmware, bijbehorende bestanden (zoals AOP, EDS en DTM), en toegang tot product release notes. | rok.auto/pcdc |
Documentatie feedback
Uw opmerkingen helpen ons om uw documentatiebehoeften beter te bedienen. Als u suggesties heeft voor het verbeteren van onze inhoud, vul dan het formulier in op rok.auto/docfeedback.
Referenties
![Ondersteuning | Rockwell Automation]()
Support | Rockwell Automation![Rockwell Automation Technische Ondersteuning ... 24 x 7 over de hele wereld!]()
Rockwell Automation Tech Support ... 24 x 7 around the globe!![Telefoon/On-site ondersteuning]()
Phone/Onsite Support![Literatuurbibliotheek | Rockwell Automation]()
Literature Library | Rockwell AutomationProduct Compatibility & Download Center from Rockwell Automation
![Publicatie Feedback Formulier | Rockwell Automation]()
Publication Feedback Form | Rockwell Automation
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Allen-Bradley PowerFlex 525 - Handleiding voor instelbare frequentie AC-aandrijving
