Kärcher K3, K3 Premium - Handleiding hogedrukreiniger

Beoogd gebruik

Gebruik de hogedrukreiniger uitsluitend in particuliere huishoudens.
De hogedrukreiniger is bedoeld voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuinmachines enz. met behulp van een hogedrukwaterstraal.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen. Deze garanderen dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud bij het uitpakken op volledigheid. Als er accessoires ontbreken of als er transportschade is, neem dan contact op met uw dealer.

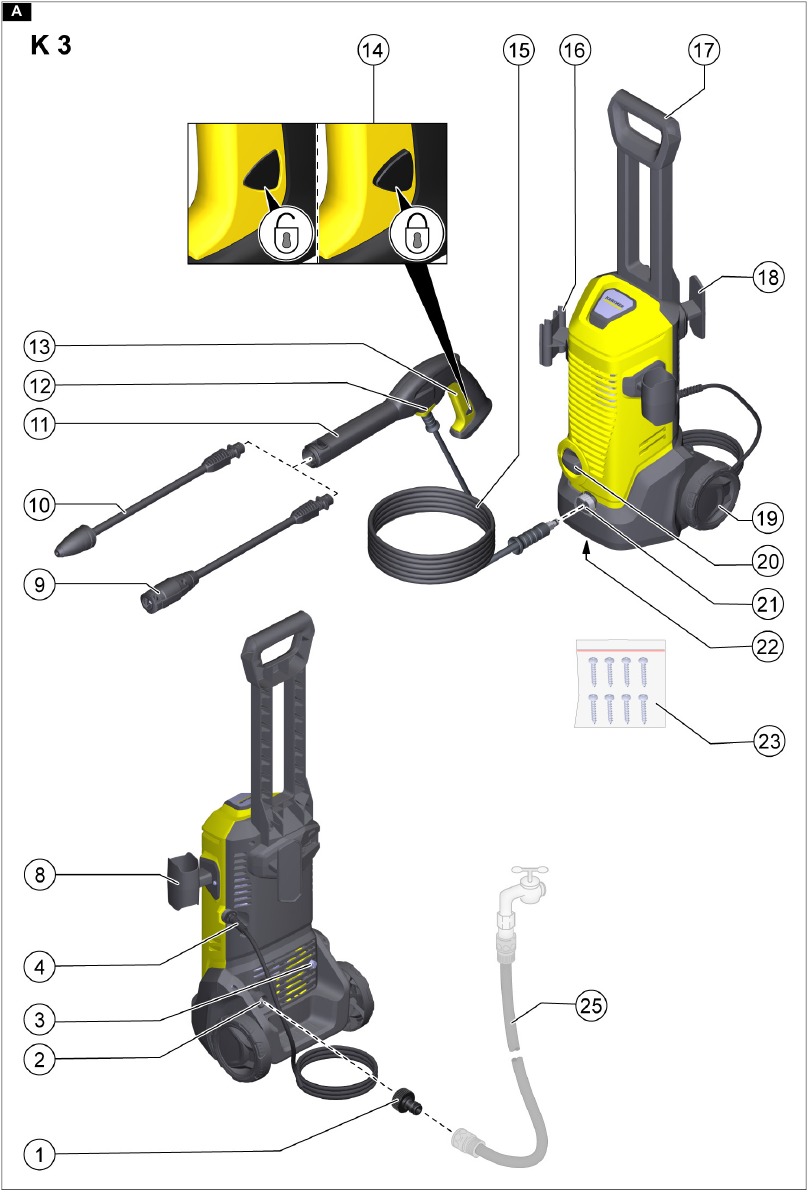

Beschrijving van het apparaat

K 3

Afbeelding A

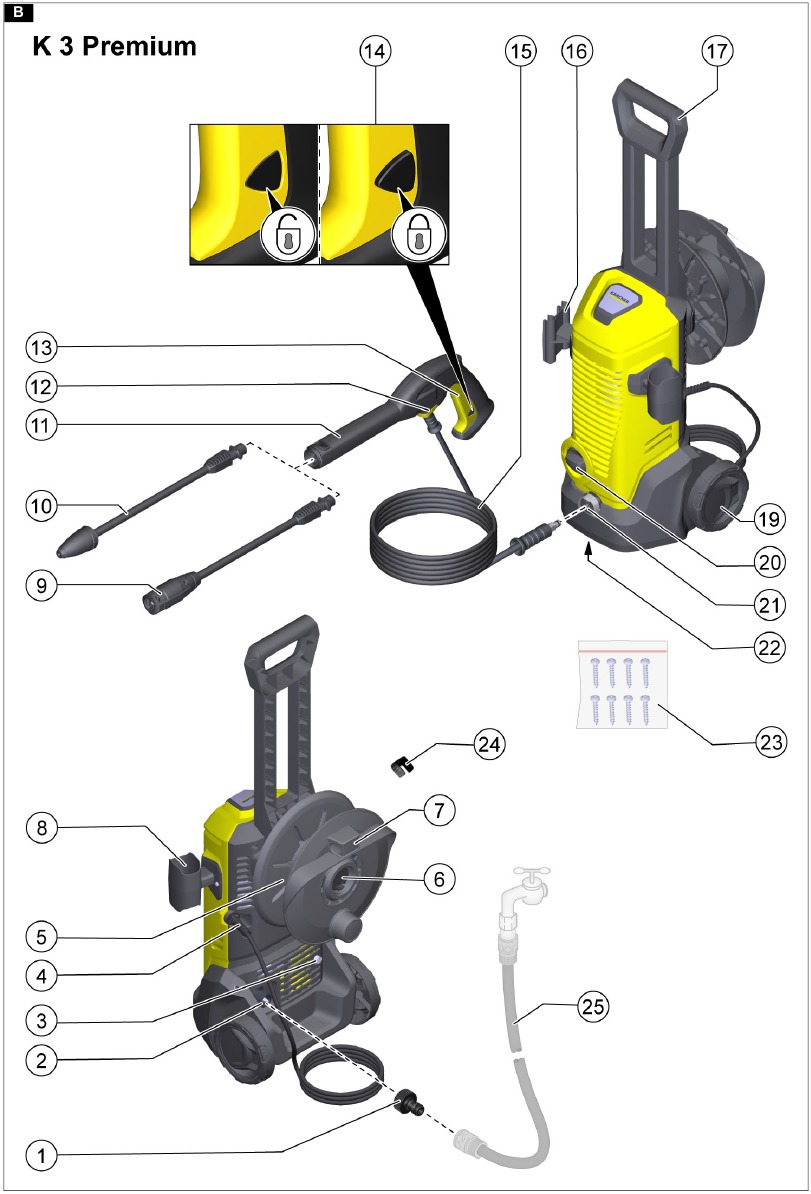

K 3 Premium

Afbeelding B

1. Wateraansluitkoppeling
2. Wateraansluiting met geïntegreerde zeef
3. Aanzuigslang reinigingsmiddel
4. Netaansluitkabel met netstekker
5. Slangtrommel
6. Houder voor slangtrommel
7. Bevestiging voor hogedrukslang
8. Opbergmogelijkheid voor hogedrukpistool
9. Vario Power spuitlans voor algemene reinigingstaken.
   De werkdruk kan traploos worden verhoogd van "SOFT" (ZACHT) naar "HARD" (HARD). Om de werkdruk aan te passen, laat u de hendel van het pistool los en draait u de spuitlans naar de gewenste stand. Er kan reinigingsmiddel aan de waterstraal worden toegevoegd wanneer de spuitlans helemaal in de SOFT (ZACHT) richting wordt gedraaid.
10. Vuilfrees spuitlans voor hardnekkige vervuiling
11. Hogedrukpistool
12. Klem voor het aansluiten / loskoppelen van de hogedrukslang
13. Hogedrukpistool hendel
14. Hogedrukpistool vergrendeling
15. Hogedrukslang
16. Opbergmogelijkheid voor spuitlans
17. Transportgreep
18. Opbergmogelijkheid voor hogedrukslang / netaansluitkabel
19. Transportwiel
20. Trigger "0/OFF" (UIT) / "I/ON" (AAN)
21. Hogedrukaansluiting
22. Typeplaatje
23. Schroeven
24. Clip voor hogedrukslang
25. **Tuinslang (stof versterkt, diameter minimaal 1/2 inch (13 mm), lengte minimaal 7,5 m, met in de handel verkrijgbare snelkoppeling)

** extra benodigd

Veiligheidsvoorzieningen

Ontbrekende of gewijzigde veiligheidsvoorzieningen!
Veiligheidsvoorzieningen zijn bedoeld voor uw eigen bescherming. Omzeil, verwijder of maak veiligheidsvoorzieningen niet ondoeltreffend.

Aan/uit-schakelaar

De aan/uit-schakelaar voorkomt onbedoelde bediening van het apparaat.

Hogedrukpistool vergrendeling

De vergrendeling vergrendelt de hendel van het hogedrukpistool en voorkomt dat het apparaat onbedoeld start.

Auto-stop functie

Als de hendel van het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp schakelt weer in wanneer de hendel wordt ingedrukt.

Symbolen op het apparaat

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische apparatuur of het apparaat zelf. Bescherm het apparaat tegen vorst.

Het apparaat mag niet worden aangesloten op het openbare drinkwaternet.

Installatie

Monteer de meegeleverde losse onderdelen op het apparaat voordat u het in gebruik neemt.
Leg de meegeleverde schroeven en de bijpassende schroevendraaier klaar.

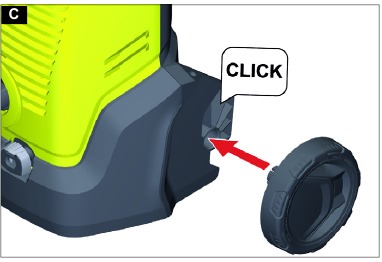

De wielen installeren

1. Installeer de wielen op het apparaat zodat ze vastklikken.

   Afbeelding C

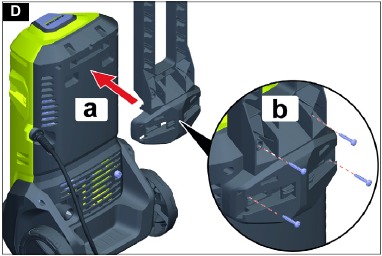

De transportgreep monteren

Afbeelding D

1. Bevestig de transportgreep.
2. Zet de transportgreep vast met 4 schroeven.

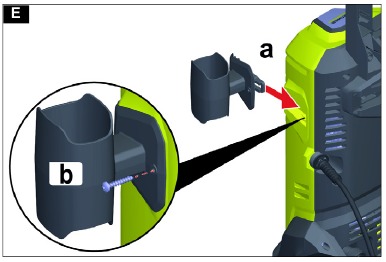

De opbergmogelijkheid voor het hogedrukpistool monteren

Afbeelding E

1. Duw de opbergmogelijkheid voor het hogedrukpistool in de houder op het apparaat.
2. Houd de opbergmogelijkheid in de eindpositie en zet deze vast met een schroef.

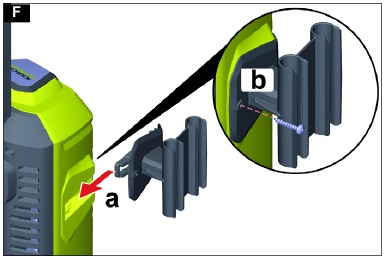

De opbergmogelijkheid voor spuitlansen monteren

Afbeelding F

1. Duw de opbergmogelijkheid voor de spuitlansen in de houder op het apparaat.
2. Houd de opbergmogelijkheid in de eindpositie en zet deze vast met een schroef.

De opbergmogelijkheid voor de hogedrukslang / netaansluitkabel monteren

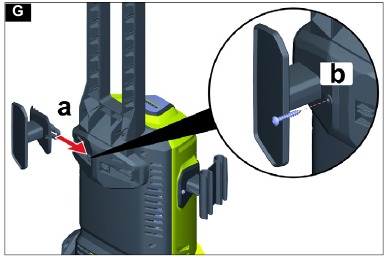

Apparaten zonder slangtrommel

Afbeelding G

1. Duw de opbergmogelijkheid voor de hogedrukslang / netaansluitkabel in de houder op de transportgreep.
2. Houd de opbergmogelijkheid in de eindpositie en zet deze vast met een schroef.

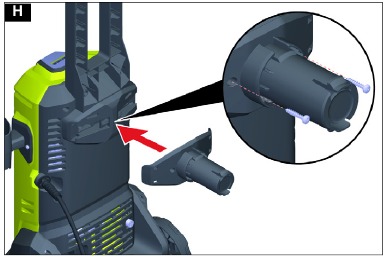

De hogedrukslangtrommel monteren

Apparaten met een slangtrommel

1. Bevestig de houder voor de slangtrommel.
2. Zet de houder vast met 2 schroeven.

   Afbeelding H

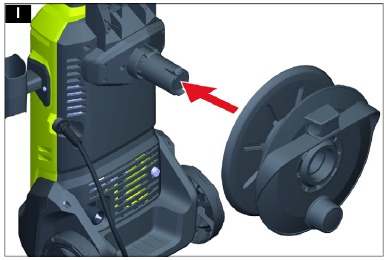

3. Bevestig de slangtrommel.
   De slangtrommel klikt vast.

   Afbeelding I

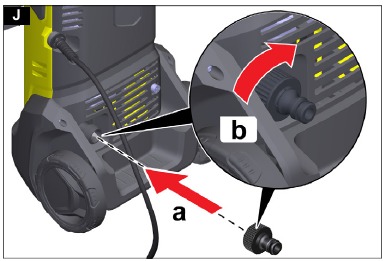

De wateraansluitkoppeling installeren

1. Schroef de wateraansluitkoppeling op de wateraansluiting op het apparaat.

   Afbeelding J

Eerste ingebruikname

1. Plaats het apparaat op een vlakke en stabiele ondergrond.
2. Rol de hogedrukslang af en verwijder eventuele lussen en draaiingen.

Let op:
Apparaten met een slangtrommel
Tijdens gebruik moet de hogedrukslang volledig van de slangtrommel worden afgerold.

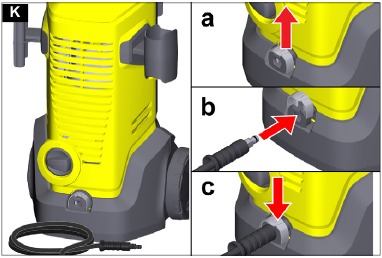

3. Sluit de hogedrukslang aan op het apparaat.
   1. Trek de klem op de koppeling omhoog.
   2. Steek de hogedrukslang in de koppeling.
   3. Druk de klem op de koppeling omlaag.

      Afbeelding K

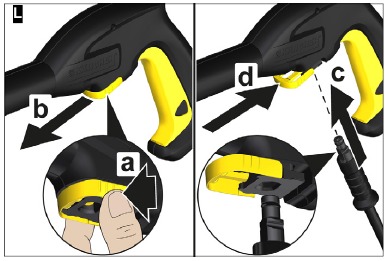

4. Sluit de hogedrukslang aan op het hogedrukpistool.
   1. Knijp in de klem.
   2. Trek de klem eruit.
   3. Steek de hogedrukslang erin.
   4. Druk de klem erin totdat deze vastklikt.

      Afbeelding L

5. Controleer of de verbinding veilig is door aan de hogedrukslang te trekken.
6. Steek de stekker in een stopcontact.

Watertoevoer

Voor de aansluitwaarden, zie het typeplaatje of hoofdstuk Technische gegevens.
Neem de voorschriften van het waterleidingbedrijf in acht.

LET OP
Schade door vervuild water
Vervuiling in het water kan de pomp en de accessoires beschadigen.
KÄRCHER adviseert het gebruik van het KÄRCHER waterfilter ter bescherming (speciale accessoire, bestelnummer 4.730-059).

Aansluiting op de waterleiding

LET OP
Slangkoppeling met Aquastop op de wateraansluiting van het apparaat
Schade aan de pomp
Gebruik nooit een slangkoppeling met Aquastop op de wateraansluiting van het apparaat.
U kunt een Aquastop-koppeling op de kraan gebruiken.

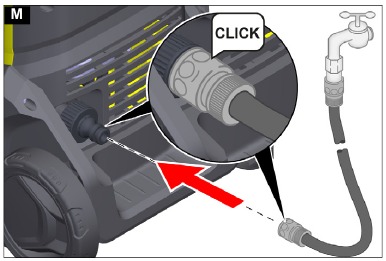

1. Sluit de tuinslang aan op de wateraansluitkoppeling.
2. Sluit de tuinslang aan op de waterleiding.

   Afbeelding M

3. Open de waterkraan volledig.

Bediening

LET OP
Droogdraaien van de pomp
Schade aan het apparaat
Als er na 2 minuten geen druk wordt opgebouwd in het apparaat, schakel het dan uit en ga verder volgens de instructies in het hoofdstuk Probleemoplossingsgids.

Hogedrukbediening

LET OP
Beschadiging van gelakte of gevoelige oppervlakken Oppervlakken kunnen beschadigd raken als de straal te dicht bij het oppervlak is of als er een ongeschikte spuitlans wordt gebruikt. Houd een minimale spuitafstand van 30 cm aan bij het reinigen van gelakte oppervlakken.

Reinig autobanden, verf of gevoelige oppervlakken zoals hout niet met de vuilfrees.

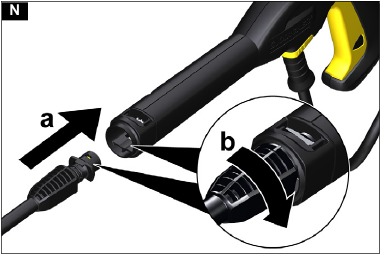

1. Plaats een spuitlans in het hogedrukpistool en vergrendel deze door hem 90° te draaien.

   Afbeelding N
2. Schakel het apparaat in ("I/ON").
3. Ontgrendel de hendel van het hogedrukpistool.
4. Druk de hendel van het hogedrukpistool in. Het apparaat schakelt in.

Werking met reinigingsmiddel

Het niet naleven van het veiligheidsinformatieblad
Onjuiste behandeling van het reinigingsmiddel kan uw gezondheid ernstig schaden
Neem het veiligheidsinformatieblad van de fabrikant van het reinigingsmiddel in acht, met name de instructies over persoonlijke beschermingsmiddelen.

Opmerking
KÄRCHER reinigingsmiddelen zorgen voor een probleemloze werking. Vraag ons om advies, vraag onze catalogus of onze informatiebladen over reinigingsmiddelen aan.

Opmerking
Reinigingsmiddel kan alleen bij lage druk in de straal worden gemengd.

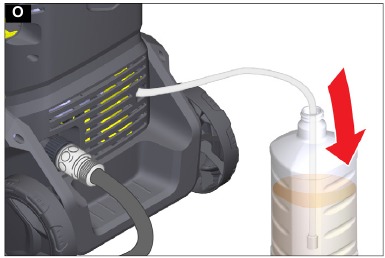

1. Trek de gewenste lengte van de aanzuigslang voor reinigingsmiddel uit de behuizing.

   Afbeelding O

2. Hang de aanzuigslang voor reinigingsmiddel in een bak met reinigingsmiddeloplossing.
3. Gebruik de Vario Power-spuitlans.
4. Draai de spuitlans helemaal in de stand "SOFT" (ZACHT).
   De reinigingsmiddeloplossing wordt tijdens het gebruik met de waterstraal vermengd.

Aanbevolen reinigingsmethode

1. Spuit het reinigingsmiddel spaarzaam op het droge oppervlak en laat het even inwerken (laat het niet drogen).
2. Spoel het losgemaakte vuil af met de hogedrukstraal.

Na gebruik met reinigingsmiddel

1. Spoel het apparaat ca. 30 seconden door met schoon water.

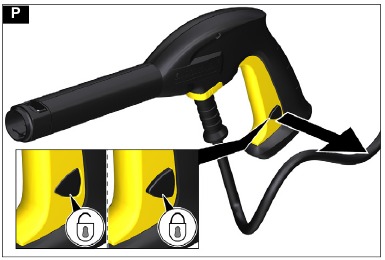

Onderbreken van de werking

1. Laat de hendel van het hogedrukpistool los. Het apparaat schakelt uit wanneer de hendel wordt losgelaten. De hoge druk in het systeem blijft behouden.
2. Vergrendel de hendel van het hogedrukpistool.

   Afbeelding P

3. Schakel het apparaat uit "0/OFF" (0/UIT) tijdens werkpauzes langer dan 5 minuten.

Beëindigen van de werking

Druk in het systeem
Letsel door ongecontroleerd ontsnappend hogedrukwater
Koppel de hogedrukslang pas los van het hogedrukpistool of het apparaat als het systeem volledig drukloos is.

1. Laat de hendel van het hogedrukpistool los.
2. Sluit de waterkraan.
3. Druk de hendel van het hogedrukpistool 30 seconden in.
   De resterende druk in het systeem wordt afgevoerd.
4. Laat de hendel van het hogedrukpistool los.
5. Vergrendel de hendel van het hogedrukpistool.
6. Koppel het apparaat los van de waterleiding.
7. Schakel het apparaat uit "0/OFF" (0/UIT).
8. Trek de stekker uit het stopcontact.

Vervoer

Het gewicht niet in acht nemen
Risico op letsel en schade
Wees u bewust van het gewicht van het apparaat tijdens het transport.

Het apparaat trekken

1. Trek het apparaat via de transportgreep.

Het apparaat vervoeren in een voertuig

1. Zet het apparaat vast zodat het niet kan wegglijden of omvallen.

Opslag

Het gewicht niet in acht nemen
Risico op letsel en schade
Wees u bewust van het gewicht van het apparaat tijdens de opslag.

Het apparaat opbergen

1. Plaats het apparaat op een vlakke ondergrond.
2. Koppel de hogedrukslang los van het hogedrukpistool.
3. Koppel de spuitlans los van het hogedrukpistool.
4. Berg beide spuitlansen en het hogedrukpistool op in de daarvoor bestemde opbergmogelijkheden.
5. Koppel de hogedrukslang los van het apparaat.
6. De hogedrukslang opbergen.
   Apparaten zonder haspel
   Berg de hogedrukslang op het apparaat op.
   Apparaten met haspel

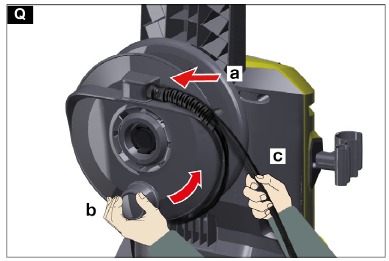

1. Steek een uiteinde van de hogedrukslang in de opening aan de voorkant van de haspel.
2. Draai aan de slinger om de hogedrukslang op te winden.
3. Leid de hogedrukslang tijdens het draaien met de tweede hand.

   Afbeelding Q

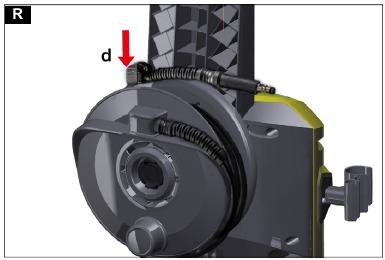

4. Gebruik de hogedrukslangklem om de opgerolde hogedrukslang aan de haspel te bevestigen.

   Afbeelding R

7. Berg de netaansluitkabel op het apparaat op. Neem de aanvullende instructies in acht voordat u het apparaat voor een langere periode opbergt, zie hoofdstuk Onderhoud en service.

Vorstbescherming

LET OP
Vorstgevaar
Onvolledig geleegde apparaten kunnen door vorst worden vernield.
Maak het apparaat en de accessoires volledig leeg.
Bescherm het apparaat tegen vorst.

Aan de volgende eisen moet worden voldaan:

• Het apparaat is losgekoppeld van de waterleiding.
• De hogedrukslang is verwijderd.
  1. Schakel het apparaat in "I/ON".
  2. Wacht maximaal 1 minuut tot er geen water meer uit de hogedrukaansluiting komt.
  3. Schakel het apparaat uit.
  4. Bewaar het apparaat samen met alle accessoires in een vorstvrije ruimte.

Onderhoud en service

Gevaar voor elektrische schok
Letsel door aanraking van onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Het apparaat is onderhoudsvrij, d.w.z. u hoeft geen onderhoudswerkzaamheden uit te voeren.

Reinig de zeef in de wateraansluiting

LET OP
Beschadigde zeef in de wateraansluiting
Schade aan het apparaat door vervuild water
Controleer de zeef op beschadigingen voordat u deze in de wateraansluiting plaatst.

Reinig indien nodig de zeef in de wateraansluiting.

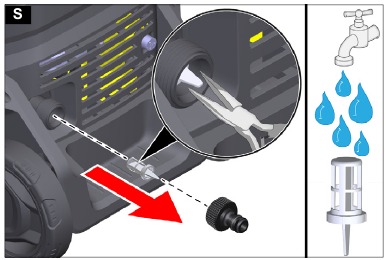

1. Verwijder de wateraansluitkoppeling.
2. Trek de zeef eruit.
3. Reinig de zeef onder stromend water.

   Afbeelding S

4. Plaats de zeef in de wateraansluiting.

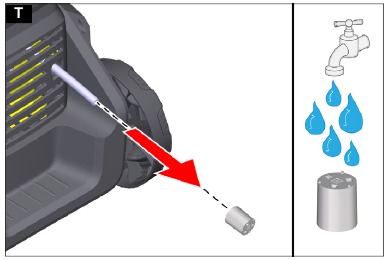

Reinig het reinigingsmiddelfilter

Reinig het reinigingsmiddelfilter voor langere opslagperioden.

1. Trek het filter van de aanzuigslang voor reinigingsmiddel.
2. Reinig het filter onder stromend water.

   Afbeelding T

Gids voor het oplossen van problemen

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen met behulp van het volgende overzicht. Neem in geval van twijfel of in het geval van storingen die hier niet worden genoemd, contact op met uw geautoriseerde klantenservice.

Gevaar voor elektrische schok
Letsel door aanraking van onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Apparaat start niet

1. Druk de hendel van het hogedrukpistool in. Het apparaat schakelt in.
2. Controleer of de spanning die op het typeplaatje staat vermeld overeenkomt met de spanning van de stroombron.
3. Controleer de netaansluitkabel op beschadigingen.

Apparaat bereikt de vereiste druk niet

De watertoevoer is te laag.

1. Open de waterkraan volledig.
2. Controleer de waterinlaat op een voldoende debiet.
3. Controleer de instelling op de spuitlans.

De zeef in de wateraansluiting is vuil.

1. Trek de zeef in de wateraansluiting eruit met een platte tang.
2. Reinig de zeef onder stromend water.
   (Afbeelding S)

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:
   1. Schakel het apparaat zonder aangesloten spuitlans maximaal 2 minuten in.
   2. Druk het hogedrukpistool in en wacht tot het water dat uit het hogedrukpistool komt vrij is van luchtbellen.
   3. Sluit de spuitlans aan.

Sterke drukschommelingen

1. Reinig de hogedruksproeier:
   1. Gebruik een naald om vuil uit de sproeierboring te verwijderen.
   2. Spoel de hogedruksproeier van voren af met water.
2. Controleer het watertoevoervolume.

Apparaat lekt

1. Het apparaat lekt om technische redenen een kleine hoeveelheid. Als de lekkage ernstig is, neem dan contact op met de geautoriseerde klantenservice.

Reinigingsmiddel wordt niet aangezogen

1. Gebruik de Vario Power-spuitlans en draai deze helemaal in de richting "SOFT" (ZACHT).
2. Reinig het filter op de aanzuigslang voor reinigingsmiddel.
3. Controleer de aanzuigslang voor reinigingsmiddel op knikken.

Technische gegevens

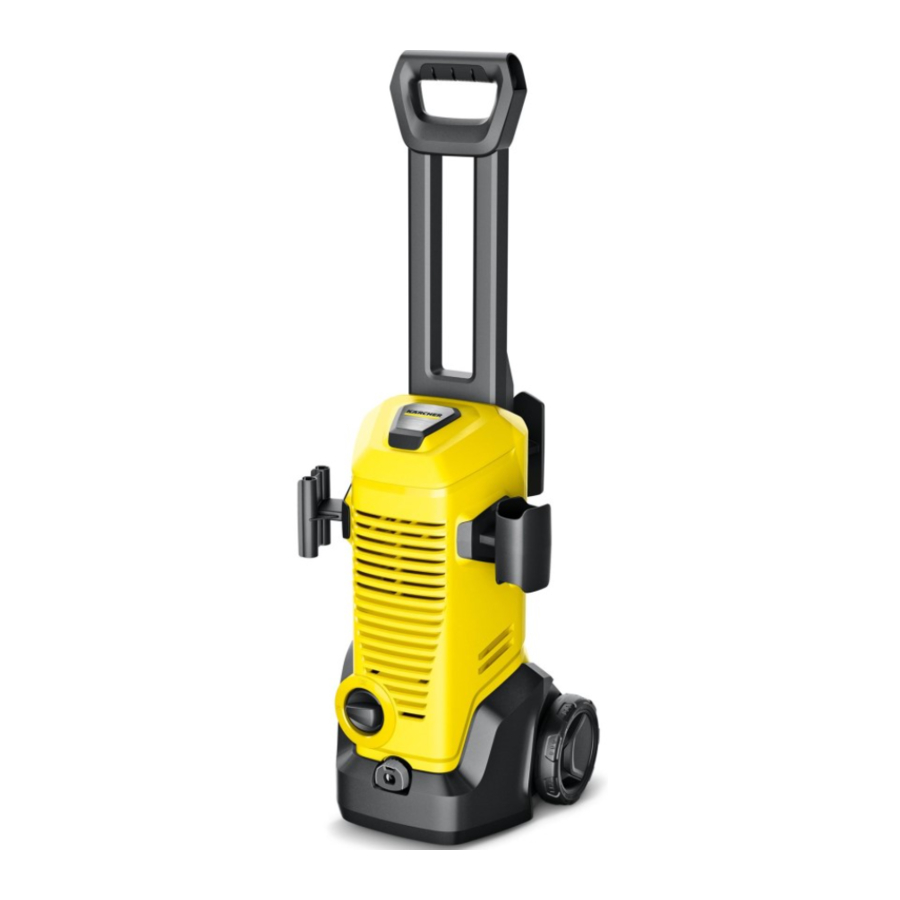

		K 3 Premium	K 3
Elektrische aansluiting
Voltage (Spanning)	V	220-240	220-240
Phase (Fase)	~	1	1
Frequency (Frequentie)	Hz	50-60	50-60
Current consumption (Stroomverbruik)	A	6	6
Degree of protection (Beschermingsgraad)		IPX5	IPX5
Protection class (Beschermingsklasse)		II	II
Power protection (slowblowing) (Vermogensbeveiliging (traag))	A	10	10
Water connection (Wateraansluiting)
Feed pressure (max.) (Toevoerdruk (max.))	MPa	1,2	1,2
Input temperature (max.) (Invoertemperatuur (max.))	°C	40	40
Input amount (min.) (Invoerhoeveelheid (min.))	l/min	8	8
Device performance data (Apparaat prestatiegegevens)
Operating pressure (Werkdruk)	MPa	8,0	8,0
Max. permissible pressure (Max. toelaatbare druk)	MPa	12,0	12,0
Water flow rate (Waterdebiet)	l/min	5,5	5,5
Maximum flow rate (Maximaal debiet)	l/min	6,3	6,3
Detergent flow rate (Reinigingsmiddeldebiet)	l/min	0,3	0,3
High-pressure gun recoil force (Terugslagkracht hogedrukpistool)	N	12	12
Dimensions and weights (Afmetingen en gewichten)
Typical operating weight (Typisch bedrijfsgewicht)	kg	5,6	5,2
Length (Lengte)	mm	309	242
Width (Breedte)	mm	285	285
Height (Hoogte)	mm	805	805
Determined values in acc. with EN 60335-2-79 (Vastgestelde waarden conform EN 60335-2-79)
Hand-arm vibration value (Hand-arm trillingswaarde)	m/s2	1,7	1,7
Uncertainty K (Onzekerheid K)	m/s2	0,7	0,7
Sound pressure level LpA (Geluidsdrukniveau LpA)	dB(A)	74	74
Uncertainty KpA (Onzekerheid KpA)	dB(A)	3	3
Sound power level LWA + uncertainty KWA (Geluidsvermogensniveau LWA + onzekerheid KWA)	dB(A)	90	90

Subject to technical modifications. (Onder voorbehoud van technische wijzigingen.)

Register your product (Registreer uw product) www.kaercher.com/welcome

References (Referenties)

• Home and Garden Warranty Registration USA | Kärcher
• Cleaning equipment and pressure washers | Kärcher International
• Home and Garden Warranty Registration USA | Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher K3, K3 Premium - Handleiding hogedrukreiniger

Beschikbare talen
