NVIDIA GeForce GTX 980 - Handleiding grafische kaart

Inhoud

INTRODUCTIE

De GTX 980 is een krachtige grafische kaart die je het snelle, vloeiende en stille gamen biedt dat je zoekt in al je favoriete games. Met functies zoals GPU Boost 2.0, NVIDIA TXAA en NVIDIA PhysX, zal deze grafische kaart je het beste bieden dat je games te bieden hebben.

Bovendien kun je, met NVIDIA's GeForce Experience rechtstreeks in de drivers ingebouwd, profiteren van NVIDIA's tienduizenden uren testen om je gameplay-instellingen met één klik te optimaliseren.

Over deze handleiding
Deze installatiehandleiding bespreekt de installatie en werking van de NVIDIA GeForce GTX 980 grafische kaart.

informatie Opmerking: Het is belangrijk om uw product te registreren om online en telefonische ondersteuning te ontvangen. Raadpleeg de registratiekaart in de winkelverpakking voor meer informatie over het registreren van uw product.

Systeem specificaties

  • Moederbord
    PCl Express@ of PCl Express 3.0-compatibel moederbord met één dual-width x 16 grafische slot.
  • Systeemvoeding
    Minimale systeemvoeding van 500 W of hoger met twee 6-pins PCl Express extra stroomconnectoren.
  • Besturingssysteem
    • Microsoft Windows 8, 32-bits of 64-bits
    • Microsoft Windows 7, 32-bits of 64-bits
    • Linux@ 32-bits of 64-bits
    • FreeBSD
  • Systeemgeheugen
    2 GB systeemgeheugen (4 GB aanbevolen)
  • DVD-ROM-station of internetverbinding voor driverinstallatie
  • 300 MB beschikbare harde schijfruimte

UITPAKKEN

Voordat je je nieuwe NVIDIA GeForce GTX 980 grafische kaart uitpakt, is het belangrijk om ervoor te zorgen dat je aan alle systeemvereisten voldoet voor een vlotte installatie. Zorg ervoor dat je elk onderdeel controleert dat in de verpakking is verzonden. Als er iets ontbreekt of beschadigd is, neem dan contact op met je wederverkoper.

Zorg ervoor dat je elk onderdeel controleert dat in de verpakking is verzonden. Als er iets ontbreekt of beschadigd is, neem dan contact op met je wederverkoper

Uitrusting
De volgende apparatuur en documentatie zijn inbegrepen in de GeForce GTX 980 grafische kaart doos.

De NVIDIA Driver Installatie Disc bevat:

  • GeForce Experience Software
  • Voor andere besturingssystemen en om je drivers actueel te houden, bezoek www.nvidia.com/drivers en download de nieuwste drivers

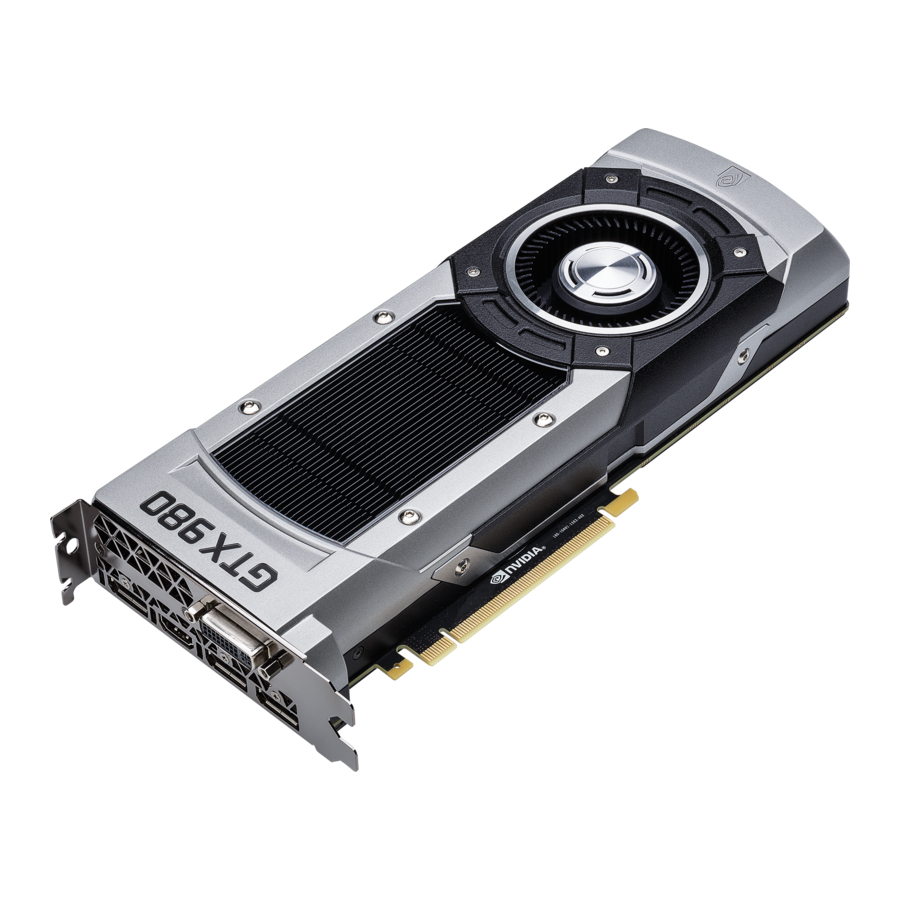

GeForce GTX 980 Grafische kaart

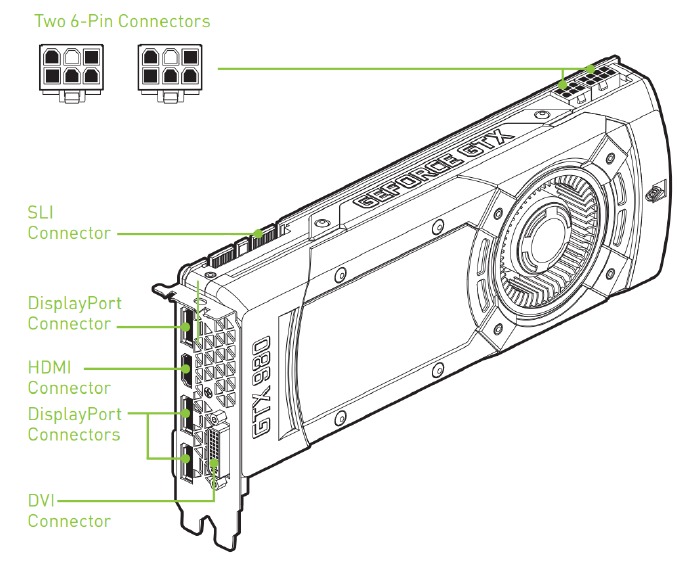

Overzicht

HARDWARE INSTALLATIE

Het installeren van de NVIDIA GeForce GTX 980 grafische kaart hardware omvat het openen van je computer. Volg alle veiligheidsinstructies hier om ervoor te zorgen dat er geen schade is aan jou, je computer of de grafische kaart.

Voordat je begint

De GeForce GTX 980 grafische kaart is een PCl Express 3.0 x 16 grafische kaart. Je computer heeft mogelijk al een grafische kaart in de PCl Express slot geïnstalleerd. Zo ja, dan moet je die grafische kaart verwijderen en vervangen door de GeForce GTX 980 grafische kaart.

Als je geen grafische kaart hebt, betekent dit dat je moederbord onboard graphics heeft (er is een grafische chip geïnstalleerd op je moederbord of geïntegreerd in de moederbord chipset). Als dit het geval is, hoeft er geen actie te worden ondernomen voordat je je nieuwe grafische kaart installeert.

De GeForce Grafische kaart installeren

Omdat er zoveel verschillende computersystemen op de markt zijn, kan de procedure voor het installeren van de GeForce GTX 980 grafische kaart van systeem tot systeem verschillen. Gebruik de volgende instructies als richtlijn en raadpleeg de documentatie voor je computersysteem voor meer informatie over je individuele systeem.

informatie Opmerking: Het is belangrijk dat alle stroom naar de computer is losgekoppeld voordat je de grafische kaart installeert.

Ontlaad de statische elektriciteit van je lichaam door een geaard oppervlak aan te raken voordat je de grafische kaart aanraakt. Een geaard oppervlak is het computerchassis of een ander oppervlak waarvan je weet dat het geaard is.

waarschuwingLET OP: Als je systeem al een tijdje draait voordat je de panelen opent, is het erg belangrijk dat je wacht tot de grafische kaart in je systeem is afgekoeld voordat je de kaart uit het systeem haalt. Grafische kaarten worden erg heet wanneer ze een tijdje in gebruik zijn.

Gebruik de volgende procedure om de GeForce GTX 980 grafische kaart in je computersysteem te installeren.

  1. Schakel je computer en monitor uit en koppel het netsnoer los. Afhankelijk van je computersysteem moet je mogelijk de kabel aan de achterkant van je systeem loskoppelen. Markeer de kabels zodat je er zeker van kunt zijn dat je ze correct terugplaatst.
  2. Open je computer door de behuizing/zijpaneel te verwijderen. Raadpleeg de documentatie van je computer van de oorspronkelijke fabrikant voor hulp.
  3. Verwijder eventuele bestaande grafische kaarten (als er een is). Bewaar hardware (zoals schroeven en beugels) voor gebruik bij het installeren van de NVIDIA grafische kaart.
  4. Verwijder twee aangrenzende slotafdekkingen als je geen grafische kaart hebt geïnstalleerd.

Verwijder twee aangrenzende slotafdekkingen die overeenkomen met de PCl-Express slot waarin je de GeForce GTX 980 grafische kaart installeert.

informatie Opmerking: De GeForce GTX980 kaart is dubbel breed en vereist het verwijderen van twee slotafdekkingen.

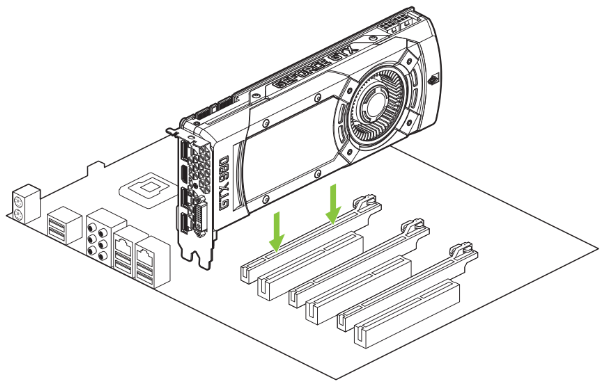

  1. Plaats de GeForce GTX 980 grafische kaart in de primaire PCl Express x 16 slot op je moederbord. Dit is vaak de slot die zich het dichtst bij de CPU bevindt, maar het kan de tweede of derde slot zijn. Zoek naar de slot met het label x 16. Het is waarschijnlijk de enige PCl Express slot met een retentiehendel aan het einde van de slot of de slot die zich het dichtst bij de CPU bevindt.

Installeer je GeForce GTX 980 grafische kaart in de primaire PCl Express x 16 slot (de primaire slot is de slot die zich het dichtst bij de CPU bevindt).
De kaart installeren - Stap 1

waarschuwingLET OP: Het wordt aanbevolen om de grafische kaart in de primaire PCl Express x 16 slot te installeren. Als je de grafische kaart in de secundaire slot installeert, herkent je systeem de grafische kaart mogelijk niet en wordt er niets op de monitor weergegeven.
Houd er ook rekening mee dat op sommige moederbord SBIOS de fysieke locatie van de primaire slot kan worden geconfigureerd wanneer er meer dan één PCl Express x16 slots zijn.

Als je extra GeForce GTX 980 grafische kaarten installeert voor een SLI-configuratie, ga dan verder met stap 6 (2-way SLI) of stap 6 en 7 (3-way SLI). Als je slechts één GeForce kaart installeert, ga dan verder met stap 8.

waarschuwingLET OP: Alle grafische kaarten in een SLI-configuratie moeten identiek zijn. Daarom moet je alle GeForce GTX 980 grafische kaarten hebben

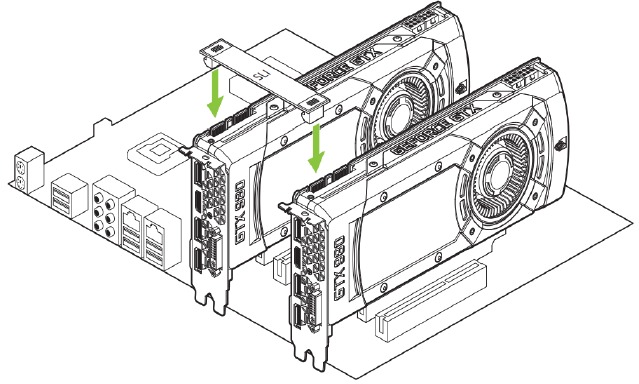

  1. Installeer een tweede GeForce GTX 980 grafische kaart (2-way SLI):
    1. Installeer de tweede GeForce kaart in de buitenste PCl Express x16 slot op het moederbord.
    2. Verbind de twee GeForce GTX 980 kaarten met elkaar met behulp van de dual SLI bridge connector die bij je SLI-ready moederbord is geleverd
  2. Installeer een derde GeForce GTX 980 grafische kaart (3-way SLI:
  1. Verbind de twee GeForce GTX 980 kaarten met elkaar met behulp van de dual SLI bridge connector die bij je SLI-ready moederbord is geleverd.
    De kaart installeren - Stap 2

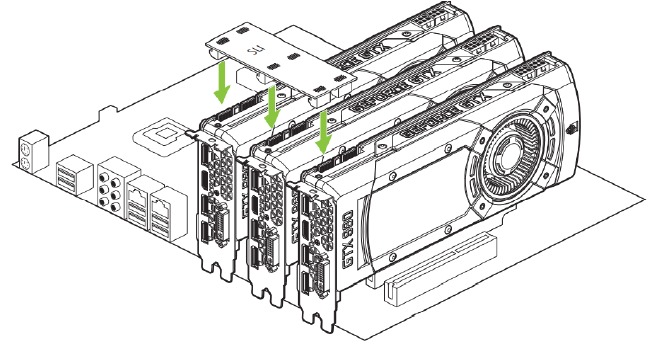

  1. Verbind de drie GeForce GTX 980 kaarten met elkaar met behulp van de triple SLI bridge connector die bij je SLI-ready moederbord is geleverd.
    De kaart installeren - Stap 3

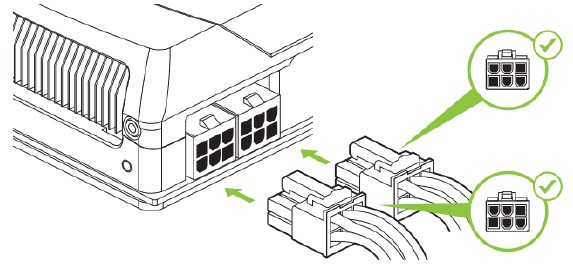

  1. Sluit twee 6-pins PCl Express extra stroomconnectoren aan op de bovenrand van de GeForce GTX 980 grafische kaart. Merk op dat de connectoren en stopcontacten op de grafische kaart een unieke vorm hebben en slechts op één manier aansluiten.
    De kaart installeren - Stap 4
  2. Plaats de behuizing terug op je computer en sluit alle kabels weer aan die je eerder in de installatie hebt verwijderd.

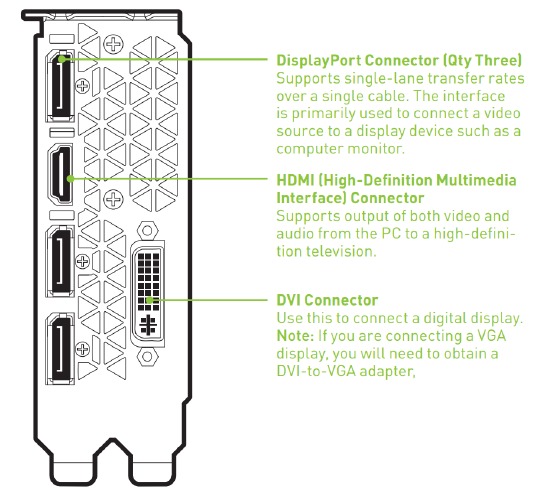

    De kaart installeren - Stap 5

SOFTWARE INSTALLATIE

Nu de hardware is geïnstalleerd, is het tijd om de NVIDIA GeForce ExperienceTM software en de grafische driver te installeren.

GeForce Experience Software Installatie

  1. Installeer GeForce Experience software.
  • Ga naar http://www.geforce.com/geforce-experience/download en klik op Download Now (Nu downloaden).
  • Accepteer de NVIDIA software licentieovereenkomst door Agree and Continue (Akkoord en Doorgaan) te selecteren. GeForce Experience software begint te installeren.
  • Selecteer Close (Sluiten) om de installatie te voltooien.
  1. Optimaliseer je geïnstalleerde games.
  • Open GeForce Experience en klik op Scan for Games (Scannen naar games) en klik op 0K om je geïnstalleerde games te scannen.
  • Klik op Optimize All (Alles optimaliseren) om je game-instellingen te optimaliseren.

Installeer de nieuwste drivers

  1. Open GeForce Experience en selecteer het tabblad Drivers.
  2. Selecteer Download Driver (Driver downloaden). Je GPU-driver begint te downloaden.
  3. Selecteer Express Installation (Express installatie) wanneer het downloaden is voltooid. GeForce Experience begint de grafische driver te installeren.

informatie Opmerking: Het kan enkele minuten duren voordat de installatie plaatsvindt. Je scherm kan een paar seconden leeg worden, een of meer keren tijdens de installatie. Dit is normaal.

  1. Klik op CLOSE (Sluiten) wanneer de driver installatie is voltooid.

SLI In-/Uitschakelen

Als je meer dan één GeForce GTX 980 grafische kaart hebt geïnstalleerd, kun je de SLI-functie in-/uitschakelen met behulp van de volgende procedure:

  1. Open het NVIDIA Control Panel (NVIDIA Configuratiescherm) en klik op Configure SLI, Surround, PhysX (SLI, Surround, PhysX configureren) in het linker taakvenster.
  2. Selecteer een van de volgende multi-GPU configuraties.
  • Maximize 3D performance (Maximaliseer 3D-prestaties)
    Selecteer deze modus wanneer je wilt dat je grafische kaarten samenwerken om je renderingprestaties en beeldkwaliteit te verhogen
  • Acivate all displays (Alle schermen activeren)
    Alle schermen activeren schakelt SLI uit en activeert alle aangesloten schermen (heads)
  • PhysX settings (PhysX-instellingen)
    PhysX-instellingen schakelt welke GPU PhysX uitvoert en kan ook een GPU uitsluitend aan PhysX toewijzen
  • Disable SLI (SLI uitschakelen)
    Standaard selectie.
  1. Klik op Apply (Toepassen).

HDMI CONFIGUREREN

Het aansluiten van HDTV via HDMI stelt je in staat om zowel digitale audio als video van je grafische kaart naar een HDTV uit te voeren.

Audio via HDMI inschakelen

Als je verbinding maakt met je scherm via HDMI, moet je mogelijk de HDMI-uitgang instellen als je standaard audioapparaat.

  1. Selecteer Start → Control Panel (Configuratiescherm) →Sound (Geluid)
  2. Selecteer op het tabblad Afspelen je HDMI-scherm en selecteer Set Default (Als Standaard Instellen).

Gefeliciteerd! Je GeForce grafische kaart(en) is/zijn nu klaar voor gebruik!
Raadpleeg de Control Panel User's Guide (Gebruikershandleiding Configuratiescherm) op www.geforce.com/drivers (selecteer je driver en klik vervolgens op Gebruikershandleiding Configuratiescherm om de Gebruikershandleiding te downloaden) voor gedetailleerde instructies over het gebruik van het NVIDIA Configuratiescherm.

Veiligheidsinstructies

Volg altijd elementaire veiligheidsmaatregelen om het risico op brand, elektrische schokken of letsel te verminderen.

informatie Opmerking: Alle hardware moet vóór de installatie van de drivers worden geïnstalleerd.

  • Verwijder de stroom van je computer door de AC-hoofdstroombron los te koppelen vóór de installatie.
  • Installeer deze kaart niet met 1/0 naar beneden.
  • Gebruik dit product niet in de buurt van water of wanneer je handen of lichaam nat zijn.
  • Plaats dit product niet op zachte oppervlakken die de ventilatiesleuven kunnen blokkeren en oververhitting kunnen veroorzaken.
  • Plaats dit product niet in de buurt van een verwarmingsrooster of radiator.
  • Plaats dit product veilig op een stabiele ondergrond. Ernstige schade aan dit product kan het gevolg zijn als het valt.
  • Laat niets op het netsnoer rusten. Plaats dit product niet op een plaats waar een persoon op het netsnoer kan stappen of erover kan struikelen.
