Pentair INTELLICONNECT Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BELANGRIJKE MEDEDELING
Deze handleiding bevat installatie- en bedieningsinstructies voor deze apparatuur. Neem bij vragen over deze apparatuur contact op met Pentair.

Let op installateur: Deze handleiding bevat belangrijke informatie over de installatie, bediening en het veilige gebruik van dit product. Deze informatie moet na de installatie aan de eigenaar en/of gebruiker van deze apparatuur worden gegeven of op of in de buurt van de apparatuur worden achtergelaten.

Let op gebruiker: Deze handleiding bevat belangrijke informatie die u zal helpen bij het bedienen en onderhouden van dit product. Bewaar deze handleiding voor toekomstig gebruik.

LEES EN VOLG ALLE INSTRUCTIES BEWAAR DEZE INSTRUCTIES Dit is het veiligheidswaarschuwingssymbool. Wanneer u dit symbool op uw systeem of in deze handleiding ziet, zoek dan naar een van de volgende signaalwoorden en wees alert op het potentieel voor persoonlijk letsel. Waarschuwt voor gevaren die kunnen leiden tot overlijden, ernstig persoonlijk letsel of aanzienlijke schade aan eigendommen als ze worden genegeerd. Waarschuwt voor gevaren die kunnen leiden tot overlijden, ernstig persoonlijk letsel of aanzienlijke schade aan eigendommen als ze worden genegeerd. Waarschuwt voor gevaren die kunnen leiden tot licht persoonlijk letsel of schade aan eigendommen als ze worden genegeerd. OPMERKING Geeft speciale instructies aan die geen betrekking hebben op gevaren. Lees en volg zorgvuldig alle veiligheidsinstructies in deze handleiding en op de apparatuur. Houd de veiligheidslabels in goede staat; vervang ze als ze ontbreken of beschadigd zijn.

ERNSTIG LICHAMELIJK LETSEL OF DE DOOD KAN HET GEVOLG ZIJN INDIEN DIT PRODUCT (UNIT) NIET CORRECT WORDT GEÏNSTALLEERD EN GEBRUIKT.

INSTALLATEURS, ZWEMBADBEHEERDERS EN ZWEMBADEIGENAREN MOETEN DEZE WAARSCHUWINGEN EN ALLE INSTRUCTIES LEZEN VOORDAT ZE DIT PRODUCT GEBRUIKEN. Deze handleiding bevat installatie- en bedieningsinstructies voor het product. Neem bij vragen over dit product contact op met Pentair.

Dit product is uitsluitend bedoeld voor gebruik in zwembadtoepassingen.

De meeste staats- en lokale voorschriften regelen de constructie, installatie en bediening van openbare zwembaden en spa's, en de constructie van residentiële zwembaden en spa's. Het is belangrijk om aan deze voorschriften te voldoen, waarvan er vele rechtstreeks de installatie en het gebruik van dit product regelen. Raadpleeg uw lokale bouw- en gezondheidsvoorschriften voor meer informatie.

Een zwembad- of spapomp moet worden geïnstalleerd door een gekwalificeerde zwembad- en spaserviceprofessional in overeenstemming met de huidige National Electrical Code en alle toepasselijke lokale voorschriften en verordeningen. Onjuiste installatie kan een elektrisch gevaar opleveren dat kan leiden tot de dood of ernstig letsel van zwembadgebruikers, installateurs of anderen als gevolg van elektrische schokken, en kan ook schade aan eigendommen veroorzaken.

Gebruik dit product niet om een automatische zwembadafdekking te bedienen. Zwemmers kunnen onder de afdekking bekneld raken.

RISICO OP ELEKTRISCHE SCHOK OF ELEKTROCUTIE!
Schakel altijd de stroom uit bij de stroomonderbreker voordat u de behuizing of apparatuur die op de behuizing is aangesloten, onderhoudt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel van onderhoudspersoneel, zwembadgebruikers of anderen als gevolg van elektrische schokken.

Dit product moet worden geïnstalleerd door een erkende of gecertificeerde elektricien of een gekwalificeerde zwembadprofessional in overeenstemming met de huidige National Electrical Code (NEC), NFPA 70 of de Canadian Electrical Code (CEC), CSA C22.1. Alle toepasselijke lokale installatievoorschriften en -verordeningen moeten ook worden nageleefd. Onjuiste installatie creëert een elektrisch gevaar dat kan leiden tot de dood of ernstig letsel van zwembadgebruikers, installateurs of anderen als gevolg van elektrische schokken, en kan ook schade aan eigendommen veroorzaken.

Een watertemperatuur van meer dan 100°F (37,7°C) kan schadelijk zijn voor uw gezondheid. Langdurige onderdompeling in heet water kan hyperthermie veroorzaken. Hyperthermie treedt op wanneer de interne temperatuur van het lichaam een niveau bereikt dat enkele graden boven de normale lichaamstemperatuur van 98,6°F (37°C) ligt.

Effecten van hyperthermie zijn:

1. Onwetendheid van dreigend gevaar.
2. Onvermogen om warmte waar te nemen.
3. Onvermogen om de noodzaak te herkennen om de spa te verlaten.
4. Fysiek onvermogen om de spa te verlaten.
5. Foetale schade bij zwangere vrouwen.
6. Bewusteloosheid met als gevolg verdrinkingsgevaar. Het gebruik van alcohol, drugs of medicatie kan het risico op fatale hyperthermie in bubbelbaden en spa's aanzienlijk vergroten.

GEVAARLIJKE DRUK: BLIJF TIJDENS HET OPSTARTEN UIT DE BUURT VAN DE POMP EN DE FILTER.
Circulatiesystemen werken onder hoge druk. Wanneer een onderdeel van het circulatiesysteem (d.w.z. borgring, pomp, filter, kleppen, enz.) wordt onderhouden, kan er lucht in het systeem komen en onder druk komen te staan.
Lucht onder druk kan ervoor zorgen dat de pompbehuizingsdeksel, het filterdeksel en de kleppen gewelddadig loskomen, wat kan leiden tot ernstig persoonlijk letsel of de dood. Het deksel van de filtertank en het deksel van de zeef moeten goed vastzitten om gewelddadige scheiding te voorkomen. Blijf uit de buurt van alle circulatiesysteemapparatuur bij het inschakelen of opstarten van de pomp.

Noteer de filterdruk voordat u de apparatuur onderhoudt. Zorg ervoor dat alle bedieningselementen zijn ingesteld om ervoor te zorgen dat het systeem niet per ongeluk kan starten tijdens het onderhoud. Schakel alle stroom naar de pomp uit.

Plaats de handmatige ontluchtingsklep van de filter in de open positie en blijf uit de buurt van de filter totdat alle druk is afgelaten en de manometer 0 psi aangeeft.

Voordat u het systeem start, opent u de handmatige ontluchtingsklep volledig en plaatst u alle systeemkleppen in de "open" (open) positie om water vrij van de tank naar de tank te laten stromen. Blijf uit de buurt van alle apparatuur en start de pomp.

Sluit de handmatige ontluchtingsklep van de filter pas als alle druk uit de klep is afgevoerd en er een constante stroom water verschijnt. Observeer de manometer van de filter en zorg ervoor dat deze niet hoger is dan de staat van vóór het onderhoud.

Het gebruik van alcohol, drugs of medicatie kan het risico op fatale hyperthermie in bubbelbaden en spa's aanzienlijk vergroten.

Voor units die bedoeld zijn voor gebruik in andere dan eengezinswoningen, moet een duidelijk gelabelde noodschakelaar als onderdeel van de installatie worden voorzien. De schakelaar moet gemakkelijk toegankelijk zijn voor de gebruikers en moet op een afstand van ten minste 5 voet (1,5 m) van, naast en in het zicht van de unit worden geïnstalleerd.

Voor installatie van elektrische bedieningselementen op de apparatuurpad (AAN/UIT-schakelaars, timers en automatiseringslastcentrum)
Installeer alle elektrische bedieningselementen op de apparatuurpad, zoals aan/uit-schakelaars, timers en besturingssystemen, enz. om de bediening (opstarten, afsluiten of onderhoud) van een pomp of filter mogelijk te maken, zodat de gebruiker geen enkel deel van zijn/haar lichaam over of in de buurt van het deksel van de pompzeef, het filterdeksel of de klepafsluitingen plaatst. Deze installatie moet de gebruiker voldoende ruimte bieden om uit de buurt van de filter en pomp te blijven tijdens het opstarten, afsluiten of onderhouden van het systeemfilter.

Algemene installatie-informatie Alle werkzaamheden moeten worden uitgevoerd door een erkende elektricien of een gekwalificeerde zwembadprofessional en moeten voldoen aan alle nationale, staats- en lokale voorschriften. Installeer om drainage van het compartiment voor elektrische componenten te garanderen. Deze apparatuur is niet voorzien van geïntegreerde aardlekschakelaarbeveiliging (GFCI). Wanneer deze apparatuur wordt gebruikt om een onderwaterarmatuur van stroom te voorzien of te schakelen, moet er ter plaatse een geschikte GFCI-beveiliging worden voorzien. Armatuurcircuitgeleiders mogen de leidingen, dozen of behuizingen niet delen met andere circuits, tenzij de andere circuits ook GFCI-beveiligd zijn. De elektrische voeding voor dit product moet een geschikt geclassificeerde schakelaar of stroomonderbreker bevatten om alle niet-geaarde voedingsgeleiders te openen in overeenstemming met de huidige National Electrical Code (NEC), NFPA 70 of de Canadian Electrical Code (CEC), CSA C22.1. Alle toepasselijke lokale installatievoorschriften en -verordeningen moeten ook worden nageleefd. De ontkoppelingsvoorziening moet gemakkelijk toegankelijk zijn voor de badgebruiker, maar moet op een afstand van ten minste 10 ft. (3,05 m) van de binnenwand van het zwembad worden geïnstalleerd.

Installeer, met uitzondering van de vermelde spa-afstandsbedieningen, op een afstand van minimaal 5 voet (1,5 m) van de binnenwand van het zwembad en de spa.

De elektrische voeding voor dit product moet een geschikt geclassificeerde schakelaar of stroomonderbreker bevatten om alle niet-geaarde voedingsgeleiders te openen in overeenstemming met de huidige National Electrical Code (NEC), NFPA 70 of de Canadian Electrical Code (CEC), CSA C22.1. Alle toepasselijke lokale installatievoorschriften en -verordeningen moeten ook worden nageleefd.

Gebruik alleen koperen voedingsgeleiders die zijn geclassificeerd voor 60C/75C en zijn gedimensioneerd op basis van de ampaciteit om alle belastingen te ondersteunen (zie NEC-tabellen)

Om het risico op letsel te verminderen, mogen kinderen dit product niet gebruiken, tenzij ze te allen tijde onder nauw toezicht staan.

KLANTENSERVICE / TECHNISCHE ONDERSTEUNING
Openingstijden: 8:00 uur tot 19:30 uur EST (5:00 uur - 16:30 uur PST)
Bel: (800) 831-7133
Bezoek: www.pentair.com
Fax: (800) 284-4151

INLEIDING

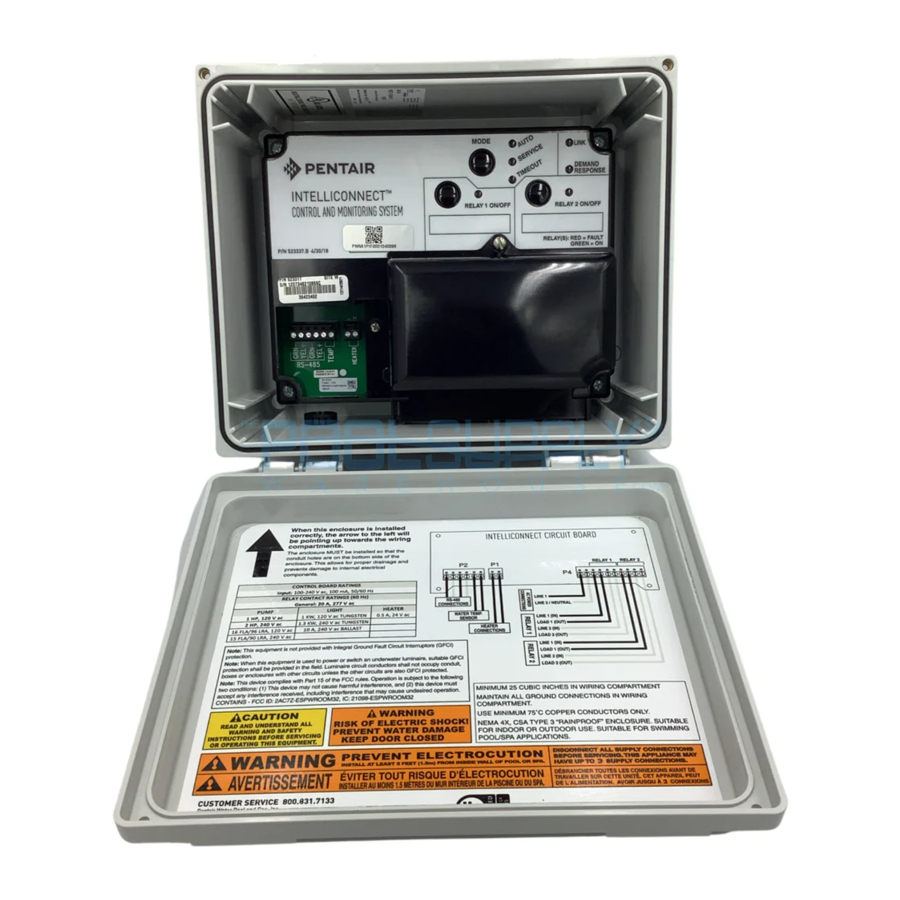

Het IntelliConnect^® besturings- en bewakingssysteem biedt besturing van 120/240 VAC-apparatuur, pompen, verlichting en chlorinators. Zwembad- en spabedieningen kunnen worden bediend via een mobiel apparaat met de Pentair Home-app, of handmatig worden bediend vanaf het bedieningspaneel in de behuizing.

Overzicht behuizing

• Afmetingen: 20,6 cm H x 30,8 cm B x 13,7 cm D
• Gescheiden hoogspannings- en laagspanningsbedradingscompartimenten met 1/2-inch kabeldoorvoeringen. Eén kabeldoorvoer voor inkomende stroom om de unit van stroom te voorzien en één kabeldoorvoer voor elk relais en een gebonden laagspanningskabel klikbus.
• Besturing, bewaking en planning via mobiel apparaat
• Twee 16-Amp, 2 PK relais
• 120/240 VAC

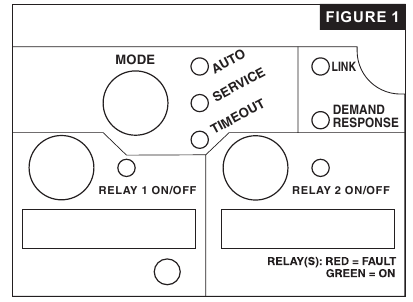

Overzicht bedieningspaneel

Knoppen
MODE: Schakelt tussen de modi Auto, Service en Timeout

RELAY 1: Activeert apparatuur die is aangesloten op relais 1. Afhankelijk van de softwareversie kan het systeem in de servicemodus gaan wanneer erop wordt gedrukt.

RELAY 2: Activeert apparatuur die is aangesloten op relais 2. Afhankelijk van de softwareversie kan het systeem in de servicemodus gaan wanneer erop wordt gedrukt.

LED's

AUTO: Besturing via mobiele apparaten is toegestaan

SERVICE: Besturing via mobiele apparaten is niet toegestaan

TIMEOUT: Besturing via mobiele apparaten is 3 uur niet toegestaan

LINK:

• CONTINU GROEN: draadloze verbinding tot stand gebracht
• KNIPPERT GROEN: unit in toegangspuntmodus of zoekt naar een 2,4 GHz-routerverbinding
• KNIPPERT ROOD: toegangspuntmodus is verlopen of draadloze verbinding kan niet worden gevonden

DEMAND RESPONSE: CONTINU ROOD wanneer een Demand Response is geactiveerd door het elektriciteitsbedrijf. Huiseigenaar moet contact opnemen met het energiebedrijf om deel te nemen.

Opmerking: Tijdens een vraagrespons kan de pomp buiten de geplande tijd werken. De pomp kan zonder waarschuwing in- en uitschakelen, vertragen of versnellen. Schakel altijd de stroom naar de pomp uit bij de stroomonderbreker voordat u onderhoud pleegt aan een onderdeel van het filtratiesysteem.

RELAY 1 ON/OFF: GROEN wanneer relais 1 actief is; ROOD wanneer een storing met betrekking tot relais 1 wordt gedetecteerd.

RELAY 2 ON/OFF: GROEN wanneer relais 2 actief is; ROOD wanneer een storing met betrekking tot relais 2 wordt gedetecteerd.

VOORINSTALLATIE

Richtlijnen voor locatie en installatie

Lees de volgende richtlijnen zorgvuldig door voordat u de IntelliConnect-behuizing installeert:

• Installeer de meegeleverde antenne met de hand vast aan de buitenste linkerkant van de behuizing.

Opmerking: Oudere modellen hebben mogelijk geen externe antenne.

• Test voor permanente installatie de draadloze signaalsterkte op de gewenste installatielocatie (zie Draadloze signaalsterkte testen).
• 2,4 GHz-bandbreedte WiFi-router vereist.
• Minimaliseer indien mogelijk het aantal obstakels dat het draadloze signaal naar de behuizing kan blokkeren.
• Alle elektrische apparatuur moet op minstens 1,5 m [in Canada, 3 m] van het zwembad en/of de spa worden geïnstalleerd en voldoen aan alle nationale, staats- en lokale voorschriften.
• Installeer de behuizing op minstens 1,5 m van de binnenwand van het zwembad, de spa en/of het bubbelbad.
• De installatie moet de gebruiker voldoende ruimte geven om uit de buurt van het filter en de pomp te staan tijdens het opstarten van het systeem.

Voor installatie van elektrische bedieningselementen bij het apparatuurblok (AAN/UIT-schakelaars, timers en automatiseringslastencentrum) Installeer alle elektrische bedieningselementen bij het apparatuurblok, zoals aan/uit-schakelaars, timers en besturingssystemen, enz. om de werking (opstarten, afsluiten of onderhoud) van een pomp of filter mogelijk te maken, zodat de gebruiker geen enkel deel van zijn/haar lichaam boven of in de buurt van het pompmanddeksel, filterdeksel of klepafsluitingen plaatst. Deze installatie moet de gebruiker voldoende ruimte geven om uit de buurt van het filter en de pomp te staan tijdens het opstarten, afsluiten of onderhoud van het systeemfilter.

• De behuizing kan buiten of in een zwembadapparatuurhok of een andere constructie worden gemonteerd.
• Denk, voordat u de definitieve locatie voor de behuizing kiest, aan de lengte van alle geleiders die op de behuizing worden aangesloten. Zorg ervoor dat u rekening houdt met de kabellengtes voor de sensoren naar de locatie van de behuizing.
• Monteer de behuizing op een vlakke verticale ondergrond en zorg ervoor dat de kabeldoorvoeringen naar de grond zijn gericht.

Opmerking: Als u de behuizing niet correct monteert, kan er water in de kabeldoorvoer komen, waardoor het systeem beschadigd raakt en er een mogelijk risico op elektrische schokken ontstaat.

• Motoren moeten vermeld staan voor zwembad- en spa-toepassingen en ingebouwde thermische beveiliging hebben.
• Zorg voor vrije toegang tot de voorkant van de behuizing.
• Aardedraden die de behuizing binnenkomen, moeten worden afgedekt met draadmoeren van de juiste maat (niet meegeleverd).

Draadloze signaalsterkte testen

Volg de onderstaande instructies voordat u de behuizing permanent installeert om er zeker van te zijn dat het draadloze signaal sterk genoeg is op de installatielocatie om IntelliConnect succesvol te koppelen.

1. Zorg ervoor dat de stroom is uitgeschakeld bij de stroomonderbreker voordat u het IntelliConnect-systeem bedraadt.
2. Maak de twee dekselclips bovenop de behuizing los en open het deksel.
3. Verwijder de borgschroef waarmee de afdekking van het hoogspanningsbedradingscompartiment is bevestigd en verwijder de hoogspanningsafdekking.
4. Breng op de voorgestelde montagelocatie 120/240 VAC-stroom in het hoogspanningsbedradingscompartiment en sluit deze tijdelijk aan op schroefklemmen met het label L1 en L2/N (zieAFBEELDING 4).

Opmerking: Sluit de aardedraad af om ervoor te zorgen dat er geen elektriciteit naar een stroomvoerende draad of de printplaat vonkt.

5. Installeer de hoogspanningsafdekking opnieuw over het hoogspanningsbedradingscompartiment en zet deze vast met de borgschroef.
6. Zet de stroom terug naar IntelliConnect bij de stroomonderbreker.

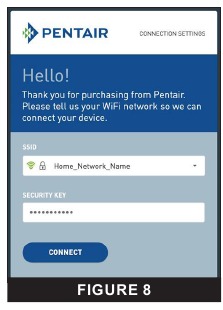

7. Volg de instructies inKoppelen aan een router via Pentair Home-app.
8. De LINK-led knippert tijdelijk groen wanneer de stroom voor het eerst wordt teruggezet naar IntelliConnect. Na een paar seconden is de LINK-led:
   1. KNIPPERT GROEN: IntelliConnect bevindt zich in de toegangspuntmodus of zoekt naar een verbinding met het 2,4 GHz-routersignaal.
   2. CONTINU GROEN: Er is een succesvolle draadloze verbinding tot stand gebracht tussen de IntelliConnect en de router. Ga verder met De IntelliConnect monteren.
   3. KNIPPERT ROOD: Er is geen succesvolle draadloze verbinding met de IntelliConnect en de toegangspuntmodus is verlopen. Schakel de IntelliConnect gedurende 10 seconden uit om de toegangspuntmodus te resetten en ga verder met STAP 9 voor aanbevelingen over het verbeteren van de signaal-/verbindingssterkte.

Opmerking: Zorg ervoor dat het routerwachtwoord correct is ingevoerd in Pentair Home voordat u verdergaat met STAP 9. Het invoeren van een onjuist wachtwoord resulteert in een mislukte verbinding.

Opmerking: Als de IntelliConnect een draadloze verbinding verbreekt, kan het tot 3 minuten duren voordat de LINK-led rood begint te knipperen.

9. Als het draadloze signaal van de router niet sterk genoeg is om succesvol te koppelen met het IntelliConnect-systeem, kan de signaalsterkte worden verbeterd door:
   1. De router dichter bij IntelliConnect te plaatsen of op een plek met minder obstakels ertussen.
   2. IntelliConnect dichter bij de router te plaatsen of op een plek met minder obstakels ertussen.
   3. Een draadloze range extender te installeren om het draadloze signaal van de router uit te breiden.

INSTALLATIE

De IntelliConnect monteren

Voor installatie van elektrische bedieningselementen op de apparatuurpad (AAN/UIT-schakelaars, timers en automatisering laadcentrum) Installeer alle elektrische bedieningselementen op de apparatuurpad, zoals aan/uit-schakelaars, timers en besturingssystemen, enz. om de werking (opstarten, afsluiten of onderhoud) van elke pomp of filter mogelijk te maken, zodat de gebruiker geen enkel deel van zijn/haar lichaam over of in de buurt van het pompzeefdeksel, het filterdeksel of de klepafsluitingen plaatst. Deze installatie moet de gebruiker voldoende ruimte geven om uit de buurt van de filter en de pomp te blijven tijdens het opstarten, afsluiten of onderhoud van het filtersysteem.

De behuizing moet op ooghoogte worden gemonteerd op een plat, verticaal oppervlak, zoals een muur of paal.

De behuizing moet zich op ten minste 1,5 m (5 ft.) (in Canada, 3 m [9,8 ft.]) van de binnenmuur van het zwembad, de spa en/of de hot tub bevinden.

1. Plaats de behuizing tegen een verticaal, vlak oppervlak en zorg ervoor dat deze horizontaal waterpas en vierkant is.

Opmerking: Als muurankers worden gebruikt, plaatst u de behuizing tegen het montageoppervlak en markeert u de montagepunten (FIGUUR 2).

2. Bevestig elke kant van de behuizing op de montagepunten (FIGUUR 2).

Aansluiten op stroom

Sommige zwembadapparatuur moet worden aangesloten op aardlekschakelaars (GFCI). Raadpleeg alle geldende lokale en NEC (CEC) voorschriften om de specifieke vereisten te bepalen. Raadpleeg het etiket van de stroomonderbreker voor het aanbevolen gebruik van de veldgeleider.

Bedrading naar behuizing: minimaal 14 AWG koperen geleiders voor relais en andere apparatuur, qua afmetingen afgestemd op de gebruikte ampères.

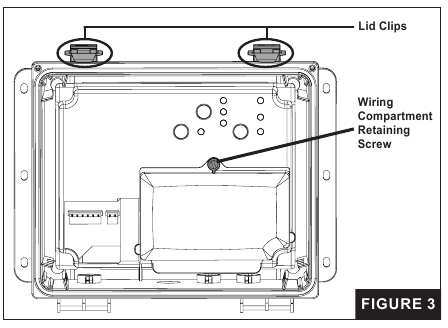

1. Open de behuizing door de twee dekselklemmen (FIGUUR 3) aan de bovenkant van de behuizing los te maken.

2. Verwijder de borgschroef (FIGUUR 3) waarmee de afdekking van het hoogspanningscompartiment is bevestigd en verwijder de hoogspanningsafdekking.

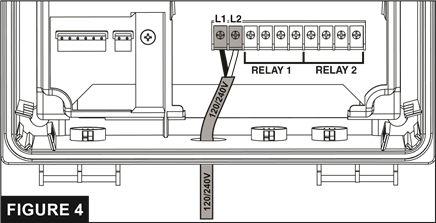

3. Leid 120/240 VAC-stroom naar het hoogspanningsbedradingscompartiment en bedraad naar schroefklemmen gemarkeerd met L1 en L2/N (FIGUUR 4).


Zorg er ALTIJD voor dat de hoogspanningsafdekking is geïnstalleerd en bevestigd aan het bedradingscompartiment voordat u deze apparatuur inschakelt. Het inschakelen van deze apparatuur terwijl de hoogspanningsafdekking is verwijderd, kan leiden tot elektrische schokken.

Systeemrelais van stroom voorzien

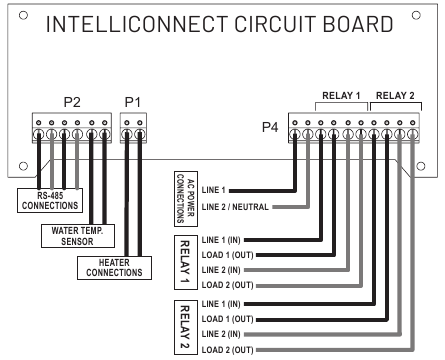

1. Leid 120/240 VAC-stroom naar het hoogspanningsbedradingscompartiment en bedraad naar LINE1 en LINE2 om relais 1 van stroom te voorzien.
2. Stuur stroom van LOAD1 en LOAD2 naar de apparatuur die u op relais 1 wilt hebben.
3. Herhaal indien gewenst stappen 1 en 2 om apparatuur aan te sluiten op relais 2.
4. Nadat de elektrische aansluitingen zijn voltooid, installeert u de afdekking van het hoogspanningsbedradingscompartiment opnieuw en zet u deze vast met een schroef.
5. Sluit de behuizingsdeksel en zet deze vast met de twee dekselklemmen.

Filterpompen bedraden

IntelliConnect bevat twee relais, evenals aansluitblokken voor verwarming, watertemperatuursensor en RS-485-aansluitingen. Deze ondersteunen handmatige, schema- en eierwekkerfuncties. Ze kunnen worden in- en uitgeschakeld via de Pentair Home-app of door IntelliConnect in de servicemodus te zetten.

Aangesloten apparatuur kan NIET op afstand worden bediend terwijl IntelliConnect zich in de service- of timeoutmodus bevindt. Afstandsbediening is alleen mogelijk in de automatische modus.

Filterpomp met enkele snelheid

Een filterpomp met enkele snelheid moet worden aangesloten op relais 1 of relais 2 (FIGUUR 5). Controleer de elektrische specificaties op de pomp motor voordat u deze op het systeem aansluit.

Als een filterpomp met enkele snelheid de belangrijkste filtratiepomp is, moet deze worden aangeduid als "Single Speed Filter Pump" (filterpomp met enkele snelheid) in de Pentair Home-app.

Opmerking: Voordat u een zoutchlorinator, verwarming, boosterpomp of andere stroomafhankelijke apparatuur activeert, moet het filterpomprelais minimaal 100 watt detecteren op de LINE1- en LOAD1-aansluitingen. Raadpleeg het bedradingsschema.

IntelliFlo pomp met variabele snelheid

Elke IntelliFlo pomp met variabele snelheid wordt geleverd met een RS-485-communicatiekabel van 15,2 m (50 ft.). Deze kabel wordt gebruikt om IntelliFlo aan te sluiten op de RS-485-aansluiting van IntelliConnect (FIGUUR 5).

Opmerking: De IntelliFlo moet constant van stroom worden voorzien door een GFCI-schakelaar.

IntelliConnect is niet compatibel met IntelliFlo VF (P/N 011012), IntelliFlo VS (P/N 011013) en IntelliPro VS (P/N P6E6T4H-209L) pompen.

Om een IntelliFlo-pomp aan te sluiten op IntelliConnect:

1. Schakel de stroom naar de pomp en IntelliConnect UIT bij de hoofdcircuitonderbreker.
2. Leid de RS-485-communicatiekabel van de pomp naar de IntelliConnect.
3. Strip de kabel 19 mm (3/4").
4. Strip de GROENE en GELE geleiders 13 mm (1/2"). Knip ongebruikte geleiders af en sluit ze af volgens de lokale en nationale elektriciteitsvoorschriften.

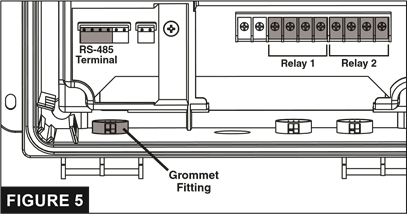

5. Steek de kabelgeleiders in de meest linkse wartel (FIGUUR 5) en trek de kabel in het bedradingscompartiment.
6. Steek de GROENE en GELE geleiders in de RS-485-aansluiting (FIGUUR 5) volgens de markeringen op de printplaat en zet ze vast.

Opmerking: Er kunnen meerdere geleiders in een enkele schroefklem worden gestoken.

7. Raadpleeg de installatie- en gebruikershandleiding van de pomp voor instructies over het programmeren van de pomp.

Externe bediening SuperFlo VST of SuperMax VS via RS-485-aansluiting

De volgende instructies zijn alleen van toepassing op SuperFlo VST- en SuperMax VS-pompen die zijn vervaardigd na 15-10-2020. Deze pompen kunnen worden bediend via een RS485-signaal in combinatie met de RS-485-bedradingsset voor automatisering (P/N 356324z).

Opmerking: Als de pomp handmatig wordt gestopt met de START/STOP-knop, draait de pomp niet totdat de START/STOP-knop wordt ingedrukt. Als de Start/Stop-led brandt, is de pomp actief en kan deze extern worden bediend.

Als de aanduiding "SuperFlo VST" of "SuperMax VS" niet wordt weergegeven bij het toevoegen van de pomp aan de Pentair Home-app, moet de pomp worden aangeduid als "Pentair VS (RS485)".

Om een SuperFlo VST- of SuperMax VS-pomp aan te sluiten op IntelliConnect, volgt u de bedradingsinstructies in het gedeelte IntelliFlo-pomp met variabele snelheid.

Opmerking: Alleen de GROENE en GELE geleiders worden gebruikt bij het bedraden van de pomp voor externe bediening via RS-485.

Opmerking: Wanneer de pomp correct is aangesloten op IntelliConnect, wisselt het pompscherm af tussen "Auto" en "1".

Om een SuperFlo VST- of SuperMax VS-pomp te laten bedienen via IntelliConnect:

1. Druk op de pomp op de START/STOP-knop om de pomp te stoppen.
2. Zorg ervoor dat het pompadres is ingesteld op "1" op de pompcontroller.
3. Zorg ervoor dat IntelliConnect werkt met de nieuwste firmwareversie.
4. Druk op de knop "1" en zorg ervoor dat de snelheids-led knippert.
5. Stel het pomptoerental in op 0.
6. Druk tweemaal op de knop "1" en zorg ervoor dat de duur-led knippert.
7. Stel de programmaduur in op 24 uur.
8. Druk op de START/STOP-knop om de pomp opnieuw te starten.

Stroomafhankelijke apparatuur bedraden

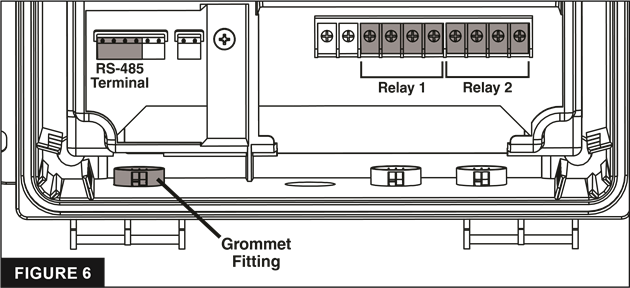

Apparatuur die is aangesloten op relais 1 of relais 2 (FIGUUR 6) en in de Pentair Home-app is aangeduid als "Other (Flow Dependent)" (overige (stroomafhankelijk)) of "Booster Pump" (boosterpomp), wordt pas bekrachtigd als de filterpomp 2 minuten heeft gedraaid en het systeem de tijd heeft gehad om te vullen.

Opmerking: Een relais dat is aangeduid als "Other (Flow Dependent)" (overige (stroomafhankelijk)) wordt niet geactiveerd tijdens vorstbeveiliging.

Als een pomp met enkele snelheid de filterpomp is, moet dat relais worden aangeduid als "Single Speed Filter Pump" (filterpomp met enkele snelheid) in de Pentair Home-app om als zodanig te worden herkend.

Als een IntelliFlo-pomp die is aangesloten via RS-485 de filterpomp is, zal IntelliConnect deze als zodanig herkennen, tenzij er een afzonderlijk relais is aangeduid als "Single Speed Filter Pump" (filterpomp met enkele snelheid) in de Pentair Home-app.

Boosterpomp
Een boosterpomp moet worden aangesloten op een van de twee relaisaansluitingen (FIGUUR 6). Controleer de elektrische specificaties op de pomp motor voordat u deze op het systeem aansluit.

In de Pentair Home-app moet de boosterpomp worden aangeduid als "Booster Pump" (boosterpomp). Als vorstbeveiliging is geactiveerd, wordt dit relais geactiveerd.

Een zoutchlorinator (SCG) bedraden

Wanneer een zoutchlorinator is aangesloten op IntelliConnect, moet een pomp met enkele snelheid die is aangeduid als "Single Speed Filter Pump" (filterpomp met enkele snelheid) of een IntelliFlo-pomp worden aangesloten.

Een zoutchlorinator moet worden aangesloten op een kant van de RS-485-aansluiting (FIGUUR 6) volgens de markeringen op de printplaat.

Wanneer een IntelliChlor- of iChlor SCG via een RS-485-kabel is aangesloten op IntelliConnect, is een stroomaansluiting op de belaste zijde van het pomprelais niet vereist. Digitale commando's die van de IntelliConnect naar de SCG worden verzonden, staan geen chloorproductie toe wanneer er weinig/geen stroom is naar het relais van de pomp met enkele snelheid of wanneer de IntelliFlo niet draait.

Sluit alleen de GELE en GROENE geleiders van de RS-485-kabel aan op de RS-485-aansluiting. Knip ongebruikte geleiders af en sluit ze af volgens de lokale en nationale elektriciteitsvoorschriften.

Om de chloorproductie aan te passen in de servicemodus: Zet de IntelliConnect in de servicemodus, wacht drie minuten en pas vervolgens de productie aan bij de zoutcel. De chloorgenerator werkt met de nieuwe productie zodra deze in de automatische modus wordt gezet.

Een verwarming of warmtepomp bedraden

Watertemperatuursensor

Wanneer u een verwarming aansluit op IntelliConnect, moet een watertemperatuursensor (apart verkrijgbaar) tussen de filterpomp en de filter worden geïnstalleerd. Raadpleeg de handleiding van de sensor voor specifieke installatie-instructies voor de sensor.

Om een watertemperatuursensor aan te sluiten op IntelliConnect:

1. Schakel de stroom naar IntelliConnect UIT bij de hoofdcircuitonderbrekers.
2. Leid de 22 AWG, tweegeleiderkabel van de sensor naar de IntelliConnect.

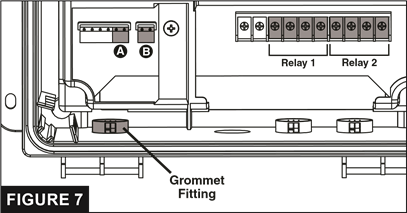

3. Steek de kabel in de meest linkse wartel (FIGUUR 7) en trek de kabel in het bedradingscompartiment.

4. Strip de buitenste mantel van de kabel 25 mm (1"), waardoor de twee geleiders bloot komen te liggen. Strip elke geleider 13 mm (1/2") terug.
5. Steek de geleiders in de watertemperatuursensoraansluiting ("A" in FIGUUR 7) en zet de afzonderlijke draden vast in de bijbehorende sleuven.

Verwarming of warmtepomp

IntelliConnect bevat laagspannings droge contacten die kunnen worden aangesloten op de meeste gasverwarmers of warmtepompen met 24 VAC-besturingscircuits.

Wanneer een verwarming of warmtepomp is aangesloten op IntelliConnect, MOET ook een pomp met enkele snelheid die is aangeduid als "Single Speed Filter Pump" (filterpomp met enkele snelheid) of een IntelliFlo-pomp worden aangesloten.

Terwijl IntelliConnect in de servicemodus staat, wordt de verwarming geactiveerd als u tegelijkertijd de relais 1- en relais 2-knoppen 3 seconden ingedrukt houdt. De Demand Response-led gaat oranje branden.

Om een gasverwarming of warmtepomp aan te sluiten op IntelliConnect:

1. Schakel de stroom naar de verwarming en IntelliConnect UIT bij de hoofdcircuitonderbrekers.
2. Verwijder de in de fabriek geïnstalleerde jumper van de "Ext Switch" of brandweerschakelaar van de verwarming.

Koppel de jumper op de thermostaat, de drukschakelaar, de hooglimietschakelaar of andere veiligheidsvoorzieningen NIET los en verwijder deze niet. Het loskoppelen van deze jumpers veroorzaakt een onjuiste werking van de verwarming en kan leiden tot persoonlijk letsel of schade aan de apparatuur.

3. Bedraad op de verwarming een tweegeleiderkabel naar de Ext Switch-aansluiting van de verwarming. Zorg ervoor dat de kabel voldoet aan de minimale temperatuur- en meetwaardespecificaties die in de handleiding of installatie-instructies van de verwarming staan vermeld.

Opmerking: Wees voorzichtig bij het bedraden naar de Ext Switch-aansluiting. Interne verwarmingscomponenten kunnen heet zijn.

Opmerking: Zorg ervoor dat deze kabel zich niet in de buurt van hoogspanningsgeleiders in de verwarming bevindt of deze raakt. Dit kan leiden tot een storing in de verwarming.

4. Leid de kabel van de verwarming naar de IntelliConnect.
5. Steek de kabel in de meest linkse wartel (FIGUUR 7) en trek de kabel in het bedradingscompartiment.
6. Strip de buitenste mantel van de kabel met 25 mm (1"), waardoor twee geleiders bloot komen te liggen. Strip elke geleider 6 mm (1/4") terug.
7. Steek de geleiders in de verwarmingaansluiting ("B" in FIGUUR 7) en zet de afzonderlijke geleiders vast.
8. Stel op het bedieningspaneel van de verwarming zowel de zwembad- als de spa-thermostaat in op de maximaal gewenste temperaturen en selecteer de zwembad- of de spa-draaimodus.

Opmerking: Als de temperaturen die op het bedieningspaneel van de verwarming zijn ingesteld lager zijn dan de temperaturen die zijn ingesteld in de Pentair Home-app, zal de verwarming niet hoger verwarmen dan de instellingen op het bedieningspaneel van de verwarming.

Zwembadverlichting bedraden

Een zwembadlamp moet worden aangesloten op relais 1 of relais 2 (FIGUUR 7). Controleer de elektrische specificaties op de lamphouder voordat u deze op het systeem aansluit.

PENTAIR HOME-APP

Een Pentair Home-account aanmaken

1. Download Pentair Home van de Google Play^® store (Android^®-apparaten) of de Apple^® App Store^® (iOS^®-apparaten) op het smart-apparaat van uw keuze.

Opmerking: Apple-besturingssystemen moeten iOS 11 of hoger zijn. Android-besturingssystemen moeten versie 6.0 of hoger zijn.

2. Open de Pentair Home-app ( ) op uw smart-apparaat.
3. Druk in het aanmeldscherm op AANMELDEN onderaan het scherm.
4. Volg de instructies in de app.

Koppelen aan een router via de Pentair Home-app

IntelliConnect moet gekoppeld zijn aan uw wifi-router thuis voordat het kan worden toegevoegd aan uw Pentair Home-account.

De wifi-router moet zich tijdens het koppelingsproces binnen het bereik van de IntelliConnect bevinden.

INTELLICONNECT KOPPELEN AAN EEN WIFI-ROUTER:

1. Volg de koppelingsinstructies in de app.
2. Het scherm Verbindingsstatus wordt weergegeven. Dit scherm geeft het volgende aan:

• WIFI VERBONDEN: Het juiste wachtwoord is ingevoerd en IntelliConnect probeert informatie te ontvangen via de wifi-verbinding.
• SERVER VERBONDEN: IntelliConnect heeft informatie van de server ontvangen.
  Als SERVER VERBINDEN blijft verschijnen, kan dit duiden op een probleem met de router, wifi-versterker of internetprovider.
  Als IntelliConnect is verbonden met een wifi-versterker, controleer dan of de versterker is verbonden met internet door uw smart-apparaat aan de versterker te koppelen en een wifi-afhankelijke app te openen.

3. Zodra de IntelliConnect succesvol is gekoppeld aan de wifi-router en informatie naar internet heeft verzonden, gaat de LINK-LED van de IntelliConnect continu groen branden.
4. Ga verder met IntelliConnect toevoegen aan een Pentair Home-account.

Koppelen aan een router zonder Pentair Home

IntelliConnect moet gekoppeld zijn aan uw wifi-netwerk voordat IntelliConnect toegankelijk is vanuit de Pentair Home-app.

Pentair raadt aan om IntelliConnect te koppelen via de Pentair Home-app (zie Koppelen aan een router via de Pentair Home-app, voor instructies). De volgende instructies behandelen een alternatieve manier om IntelliConnect aan uw wifi-router te koppelen. De router moet zich tijdens het koppelingsproces binnen het bereik van de IntelliConnect bevinden.

INTELLICONNECT KOPPELEN AAN EEN WIFI-ROUTER:

1. Verbreek de stroomtoevoer naar de IntelliConnect gedurende 10 seconden en herstel vervolgens de stroomtoevoer naar het apparaat om gedurende 10 minuten een toegangspunt te activeren. De LINK-LED knippert groen.
2. Open de draadloze instellingen van uw computer, smartphone of tablet.
   1. Om draadloze instellingen te openen op smartphones of tablets: Ga naar Instellingen > Wifi of Instellingen > Verbindingen > Wifi.
   2. Om draadloze instellingen op computers te openen: Klik op het draadloze pictogram [ of ] in het systeemvak op het bureaublad.
3. U zou een beschikbaar toegangspunt met de titel "PNRA1PIFXXXXXXXX" moeten zien. Selecteer dit toegangspunt.
4. Open uw webbrowser en voer 192.168.123.1 in de adresbalk in. Druk op enter.
5. De koppelingspagina wordt weergegeven. Selecteer uw wifi-router in de vervolgkeuzelijst SSID en voer uw routerwachtwoord in het beveiligingssleutelveld in. Zie FIGUUR 8.


Opmerking: wachtwoorden zijn hoofdlettergevoelig.

Opmerking: als uw wifi-router niet wordt weergegeven in de vervolgkeuzelijst SSID en de LINK-LED nog steeds groen knippert:

• De routerlijst moet mogelijk worden vernieuwd. Sluit het vervolgkeuzemenu en open het opnieuw. Herhaal dit totdat uw router verschijnt.
• Als de router na meerdere keren vernieuwen niet verschijnt, bevindt de router zich mogelijk te ver van de IntelliConnect om een sterk genoeg signaal te ontvangen. RaadpleegDraadloze signaalsterkte testen, voor stappen om dit probleem te verhelpen.

6. Druk op CONNECT (VERBINDEN). Zie FIGUUR 8.
7. Het scherm Verbindingsstatus wordt weergegeven. Dit scherm geeft het volgende aan:

• WIFI VERBONDEN: Het juiste wachtwoord is ingevoerd en IntelliConnect probeert informatie te ontvangen via de wifi-verbinding.
• SERVER VERBONDEN: IntelliConnect heeft informatie van de server ontvangen.
  Als SERVER VERBINDEN blijft verschijnen, kan dit duiden op een probleem met de router, wifi-versterker of internetprovider.
  Als IntelliConnect is verbonden met een wifi-versterker, controleer dan of deze is verbonden met internet door uw smart-apparaat te koppelen.

8. Zodra de IntelliConnect succesvol is gekoppeld aan de wifi-router en informatie naar internet heeft verzonden, gaat de LINK-LED van de IntelliConnect continu groen branden.

IntelliConnect toevoegen aan een Pentair Home-account

1. Druk op het Accountdashboard op het tabblad Apparaten (Devices) (1).
2. Het scherm Mijn apparaten (My Devices) wordt weergegeven (FIGUUR 9). Druk op het "+"-symbool (2).

3. Het scherm Een apparaat toevoegen (Add a Device) wordt weergegeven (FIGUUR 10). Druk op INTELLICONNECT.
4. Het scherm Controleer uw IntelliConnect (Check Your IntelliConnect) wordt weergegeven. Selecteer of uw IntelliConnect een PIF- of PNR-label heeft.
5. Het scherm Voer de PIF/PNR in (Enter the PIF/PNR) wordt weergegeven (FIGUUR 11). Voer het nummer twee keer in. Er verschijnt een groen vinkje als het correct is ingevoerd.

6. Druk op VOLGENDE (NEXT) (3) in de rechterbovenhoek van het scherm.
7. Het scherm Apparaatadres (Device Address) wordt weergegeven. Voer het juiste adres in en SLA HET OP (SAVE).
8. Het scherm Apparaatnaam (Device Nickname) wordt weergegeven. Voer de naam in die u wilt dat uw IntelliConnect weergeeft op het startdashboard en druk op OPSLAAN (SAVE).

Opmerking: speciale tekens zijn NIET toegestaan in uw IntelliConnect-naam

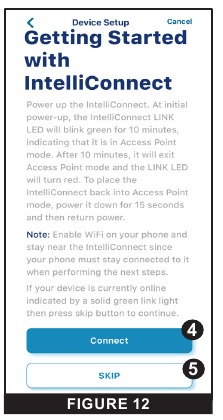

9. In het scherm Aan de slag met IntelliConnect (Getting Started with IntelliConnect) (FIGUUR 12):


• Als IntelliConnect niet is gekoppeld aan een wifi-netwerk, volg dan de instructies op het scherm en druk vervolgens op CONNECT (4).
• Als IntelliConnect al is gekoppeld aan een wifi-netwerk, druk dan op OVERSLAAN (SKIP) (5).

10. Als er een succesvolle verbinding is, verschijnt "Installatie voltooid" ("Installation Completed"). Druk op DOORGAAN (CONTINUE).

Opmerking: als "Installatie voltooid" ("Installation Completed") niet wordt weergegeven, herhaal dan de bovenstaande stappen.

Vorstbeveiligingsmodus

In gebieden waar gedurende korte tijd vriestemperaturen voorkomen, moet de vorstbeveiligingsmodus worden geactiveerd door de schakelaar Vorstbeveiligingsmodus (Freeze Protection Mode) naar de AAN-stand te schuiven. Vorstbeveiliging biedt echter geen garantie voor bescherming tegen schade aan zwembad, apparatuur of eigendom tijdens langere perioden van kou.

Een sterke en stabiele draadloze verbinding is vereist voor het correct synchroniseren van vorstbeveiliging, aangezien IntelliConnect gegevens gebruikt van een internetgebaseerde weerservice en deze elk uur bijwerkt.

Als uw draadloze verbinding, internet of de website van de weerservice niet werkt, zal de IntelliConnect-vorstbeveiligingsfunctie niet werken. Er zijn extra stappen nodig om schade aan eigendommen door vriestemperaturen te voorkomen. Volg de instructies in de pomp- en andere apparatuurhandleidingen om vorstschade te voorkomen.

Vorstbeveiliging is ontworpen om de filterpomp te laten draaien wanneer de luchttemperatuur gedurende een korte periode onder het ingestelde vorstbeveiligingspunt daalt. IntelliConnect moet in de Auto-modus werken om de filterpomp via de vorstbeveiligingsfunctie te kunnen activeren.

Opmerking: de vorstbeveiligingsmodus stelt IntelliConnect in staat om een uitgeschakelde pomp met variabele snelheid in te schakelen. Als u het zwembadfiltratiesysteem winterklaar maakt, zorg er dan voor dat de stroomtoevoer naar de pomp wordt losgekoppeld bij de stroomonderbreker.

Neem contact op met uw lokale zwembadprofessional voor meer informatie over het winterklaar maken van het zwembad.

BEDRADINGSSCHEMA / VERVANGINGS ONDERDELEN

Bedradingsschema

Beide zijden van de elektrische aansluiting moeten via een relais lopen, anders werkt de aangesloten apparatuur niet correct. Als een kant van de verbinding is verbroken, kan het circuit de stroomsterkte van het circuit niet nauwkeurig detecteren.

Stroomsterktedetectie stelt IntelliConnect in staat om een verwarming of zoutchlorinator veilig te activeren. Het detecteert ook of relaisapparatuur aan of uit staat.

IntelliChlor/iChlor zoutchlorinators, IntelliFlo pompen en verwarmingen moeten rechtstreeks van de stroomonderbreker worden voorzien (om continu stroom te ontvangen) en mogen niet via Relais 1 of Relais 2 worden aangesloten.

CONTROLEBORDCLASSIFICATIES
Input: 100-240 V, 100 mA, 50/60 Hz
RELAISCONTACTCLASSIFICATIES (60 Hz)
General: 16 A, 277 V
POMP	LICHT	VERWARMING
1 HP, 120 V	1 kW, 120 V TUNGSTEN	0.5 A, 24 V
2 HP, 240 V	1.3 kW, 240 V TUNGSTEN
16 FLA/96 LRA, 120 V	10 A, 240 V BALLAST
15 FLA/90 LRA, 240 V

Vervangingsonderdelen

P/N	Omschrijving
523327	Control Board Kit

1620 HAWKINS AVE., SANFORD, NC 27330 • (919) 566-8000 10951 WEST LOS ANGELES AVE., MOORPARK, CA 93021 • (805) 553-5000
WWW.PENTAIR.COM

Referenties

• Pentair | Verplaats, verbeter en geniet van water
• Google Play
• ‎Pentair Home in de App Store

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Pentair INTELLICONNECT Handleiding

Beschikbare talen
