Tripp-Lite SmartPro, SmartPro RM handleiding

Montage (rek)

Monteer uw apparatuur in een 4-post of 2-post rack of rackbehuizing. De gebruiker moet de geschiktheid van hardware en procedures bepalen voordat deze wordt gemonteerd. Als hardware en procedures niet geschikt zijn voor uw toepassing, neem dan contact op met de fabrikant van uw rack of rackbehuizing. De procedures die in deze handleiding worden beschreven, zijn voor gangbare rack- en rackbehuizingstypes en zijn mogelijk niet geschikt voor alle toepassingen.

4-Post Montage

Alle UPS-modellen worden geleverd met de hardware die nodig is voor montage in een 4-post rack. Geselecteerde modellen worden geleverd met een verstelbare rackmount plankenset voor extra ondersteuning. Als uw UPS-model geen verstelbare rackmount plankenset bevat, sla dan stap 1 en 2 over.

1. Verbind de twee segmenten van elke plank A met behulp van de meegeleverde schroeven en moeren B. Laat de schroeven iets los zodat de planken in de volgende stap kunnen worden versteld.

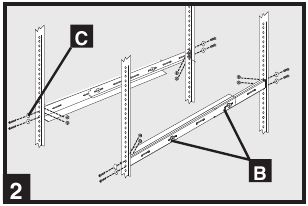

2. Pas elke plank aan uw rack aan en monteer ze vervolgens in de laagst beschikbare ruimte van uw rack met de meegeleverde schroeven, moeren en ringen C. Let op: de steunranden moeten naar binnen gericht zijn. Draai de schroeven vast die de planksegmenten verbinden B.

3. Bevestig montageoren D aan de voorste montagegaten van uw apparatuur E met behulp van de meegeleverde schroeven F. De oren moeten naar voren wijzen.

4. Til, indien nodig met behulp van een assistent, uw apparatuur op en schuif deze op de montageplanken. Bevestig uw apparatuur aan het rack met behulp van de juiste hardware G door de montageoren en in de rackrails.


2-Post (Telecom) Montage

Voor 2-post montage is een Tripp Lite 2-Post Rackmount installatiekit vereist (Model 2POSTRMKITWM, afzonderlijk verkrijgbaar). Zie de 2POSTRMKITWM gebruikershandleiding voor gedetailleerde installatieprocedures.

Montage (toren)

Monteer alle UPS-modellen in een rechtopstaande torenpositie met behulp van de meegeleverde hardware. De gebruiker moet de geschiktheid van hardware en procedures bepalen voordat deze wordt gemonteerd.

1. Zet uw UPS op zijn kant met het LED/bedieningspaneel aan de bovenkant. Bevestig een rackmontageoor A aan elke kant van de UPS met behulp van de meegeleverde schroeven B. Bevestig de rackmontageoren aan de vloer met door de gebruiker geleverde hardware.

2. Draai het LED/bedieningspaneel om het gemakkelijker te bekijken terwijl de UPS in torenvorm is gemonteerd. Steek een kleine schroevendraaier of ander gereedschap in de sleuven aan beide zijden van het paneel. Klik het paneel eruit; draai het; en klik het paneel weer op zijn plaats.

   Opmerking: Bestel voor extra stabiliteit de 2-9USTAND uitbreidbare torenstandaard accessoire.

Snelle installatie

1. Steek een door de gebruiker geleverde voedingskabel (met landspecifieke stekker) in de IEC-320-C20 AC-ingang van het UPS-systeem. Steek de kabel in een AC-wandcontactdoos.*

   OPMERKING! Nadat u de UPS op een actieve AC-wandcontactdoos hebt aangesloten, laadt de UPS (in de "Standby"-modus) automatisch zijn batterijen op,** maar levert hij geen stroom aan zijn stopcontacten totdat hij is ingeschakeld.
   * Zie het typeplaatje van het UPS-systeem voor ingangsvereisten.
   ** De BATTERY CHARGE LED is de enige LED die brandt.
2. Zoek een van de C13-naar-C14-voedingskabels die bij de UPS zijn geleverd. Steek de vrouwelijke stekker van de kabel in de AC-ingang van uw computer. Steek de mannelijke stekker van de kabel in een willekeurig vrouwelijk uitgangsstopcontact van de UPS.

3. Sluit uw apparatuur aan op de UPS.*
   Sluit uw apparatuur aan op de UPS. Herhaal de vorige stap met behulp van de extra voedingskabel(s) die bij het UPS-systeem zijn geleverd.

   Opmerking: Extra interconnectiekabels (C13-naar-C14) zijn verkrijgbaar bij Tripp Lite. Bel +1.773.869.1234 (Onderdeelnummer P004-006).
   * Uw UPS is ontworpen om alleen computerapparatuur te ondersteunen. U overbelast de UPS als de totale VA-waarden voor alle apparatuur die u aansluit de uitgangscapaciteit van de UPS overschrijden. Om de VA-waarden van uw apparatuur te vinden, kijkt u op hun typeplaatjes. Als de apparatuur wordt vermeld in ampère, vermenigvuldig dan het aantal ampère met 230 om VA te bepalen. (Voorbeeld: 1 ampère × 230 = 230 VA). Als u niet zeker weet of u de stopcontacten van uw UPS hebt overbelast, raadpleeg dan de LED-beschrijving "OUTPUT LOAD LEVEL".
4. Zet de UPS AAN.
   Houd de "ON/OFF/STANDBY" (Aan/uit/stand-by)-knop één seconde ingedrukt. Het alarm piept kort één keer nadat er één seconde is verstreken. Laat de knop los.


Optionele installatie

Deze verbindingen zijn optioneel. Uw UPS zal correct functioneren zonder deze verbindingen.

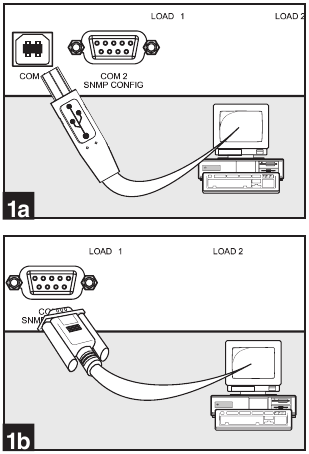

1. USB- en RS-232 seriële communicatie
   Gebruik de meegeleverde USB-kabel (zie 1a) en/of DB9 seriële kabel (zie 1b) om de communicatiepoort op uw computer aan te sluiten op de communicatiepoort van uw UPS. Installeer op uw computer de Tripp Lite PowerAlert Software die geschikt is voor het besturingssysteem van uw computer.

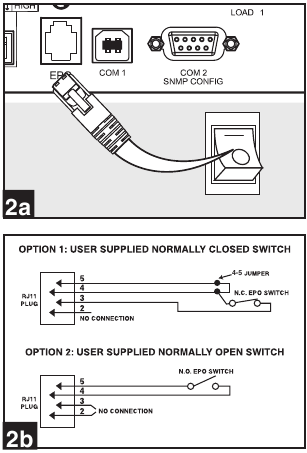

2. EPO-poort aansluiting
   Deze optionele functie is alleen voor die toepassingen die een verbinding vereisen met het Emergency Power Off (EPO)-circuit van een faciliteit. Wanneer de UPS op dit circuit is aangesloten, maakt dit nooduitschakeling van de omvormer van de UPS mogelijk.
   Gebruik de meegeleverde kabel om de EPO-poort van uw UPS (zie 2a) aan te sluiten op een door de gebruiker geleverde normaal gesloten of normaal open schakelaar volgens het schakelschema (zie 2b). De EPO-poort is geen telefoonlijn overspanningsbeveiliging; sluit geen telefoonlijn aan op deze poort.

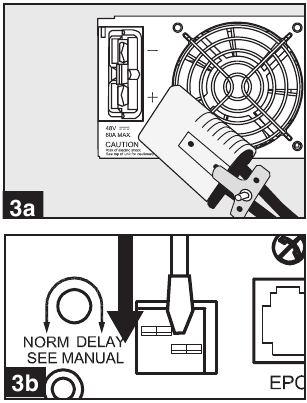

3. Externe batterij aansluiting
   Uw UPS wordt geleverd met een robuust intern batterijsysteem; externe batterijen zijn alleen nodig om de looptijd te verlengen. Het toevoegen van externe batterijen verlengt zowel de oplaadtijd als de looptijd.
   De afbeelding (zie 3a) toont de locatie van de externe batterijaansluiting van uw UPS, waar u de kabel van het batterijpakket steekt. Volledige installatie-instructies voor uw batterijpakket staan in de gebruikershandleiding van het batterijpakket. Zorg ervoor dat de kabels volledig in hun connectoren zijn gestoken. Kleine vonken kunnen ontstaan tijdens het aansluiten van de batterij; dit is normaal.
   Sluit geen batterijpakketten aan of los ze niet los wanneer de UPS op batterijstroom werkt.
   Als u externe batterijen aansluit, zet u de Battery Charge Level Switches (Batterijlaadniveau schakelaars) (zie 3b) in de onderste stand. Dit verhoogt de laadstroom van uw UPS, zodat de extra batterijen sneller opladen.


   Zet de Battery Charge Level Switches (Batterijlaadniveau schakelaars) NIET in de onderste stand zonder dat er een externe batterij is aangesloten. Er bestaat een risico op beschadiging van het interne batterijsysteem van de UPS.

Basishandeling

Knoppen (voorzijde)

Knop "ON/OFF/STANDBY"

• Om de UPS IN te schakelen: als de UPS is aangesloten op een werkend stopcontact*, houdt u de knop "ON/OFF/STANDBY" één seconde ingedrukt.** Laat de knop los. Als er geen netstroom is, kunt u de UPS "koud starten" (d.w.z.: inschakelen en gedurende een beperkte tijd van stroom voorzien via de batterijen***) door de knop "ON/OFF/STANDBY" één seconde ingedrukt te houden.**
• Om de UPS UIT te schakelen: als de UPS AAN staat en netstroom ontvangt, houdt u de knop "ON/OFF/STANDBY" één seconde ingedrukt.** Haal vervolgens de stekker van de UPS uit het stopcontact. De UPS is dan volledig UITGESCHAKELD.

* Nadat u de UPS op een werkend stopcontact hebt aangesloten, laadt de UPS (in de "Standby"-modus) automatisch de batterijen op, maar levert geen stroom aan de stopcontacten totdat deze is INGESCHAKELD.
** Het alarm piept eenmaal kort nadat het aangegeven interval is verstreken.
*** Indien volledig opgeladen.

Knop "MUTE/TEST"
Om UPS-alarmen te dempen (of "Mute"): druk kort op de knop MUTE/TEST en laat deze los.*
Om een zelftest uit te voeren: als uw UPS is aangesloten en INGESCHAKELD, houdt u de knop MUTE/TEST ingedrukt. Houd de knop ingedrukt totdat het alarm meerdere keren piept en de UPS een zelftest uitvoert. Zie "Resultaten van een zelftest" hieronder. Opmerking: u kunt aangesloten apparatuur aan laten staan tijdens een zelftest. Uw UPS voert echter geen zelftest uit als de UPS niet is ingeschakeld (zie de beschrijving van de knop "ON/OFF/STANDBY").

Haal de stekker van uw UPS niet uit het stopcontact om de batterijen te testen. Hierdoor wordt een veilige elektrische aarding verwijderd en kan er een schadelijke piekspanning in uw netwerkverbindingen ontstaan.

• Resultaten van een zelftest: De test duurt ongeveer 10 seconden terwijl de UPS overschakelt op batterij om de belastbaarheid en de batterijlading te testen.
  • Als de "OUTPUT LOAD LEVEL" (uitgangsbelastingsniveau) LED rood blijft branden en het alarm na de test blijft afgaan, zijn de stopcontacten van de UPS overbelast. Om de overbelasting te verhelpen, haalt u een deel van uw apparatuur uit het stopcontact en voert u de zelftest herhaaldelijk uit totdat de "OUTPUT LOAD LEVEL" LED niet langer rood brandt en het alarm niet langer afgaat.

    Elke overbelasting die niet onmiddellijk na een zelftest door de gebruiker wordt verholpen, kan ertoe leiden dat de UPS wordt uitgeschakeld en geen uitgangsvermogen meer levert in het geval van een stroomstoring of brown-out.
  • Als de "BATTERY WARNING" (batterijwaarschuwing) LED blijft branden en het alarm na de test blijft afgaan, moeten de UPS-batterijen worden opgeladen of vervangen. Laat de UPS gedurende 12 uur continu opladen en herhaal de zelftest. Als de LED blijft branden, neemt u contact op met Tripp Lite voor service. Als uw UPS de batterij moet worden vervangen, gaat u naar www.tripplite.com om de specifieke Tripp Lite-vervangingsbatterij voor uw UPS te vinden.

Indicatielampjes (voorzijde)

Alle beschrijvingen van indicatielampjes zijn van toepassing wanneer de UPS is aangesloten op een stopcontact en INGESCHAKELD is.

"POWER" (stroom) LED: deze groene LED brandt continu wanneer de UPS INGESCHAKELD is en aangesloten apparatuur van AC-stroom voorziet via een nutsvoorziening. De LED knippert en er klinkt een alarm (4 korte pieptonen gevolgd door een pauze) om aan te geven dat de UPS tijdens een stroomstoring of ernstige brown-out op zijn interne batterijen werkt. Als de stroomstoring of ernstige brown-out langdurig is, moet u bestanden opslaan en uw apparatuur uitschakelen, omdat de interne batterij uiteindelijk leeg raakt. Zie de beschrijving van de "BATTERY CHARGE" (batterijlading) LED hieronder.

"VOLTAGE CORRECTION" (spanningscorrectie) LED: deze groene LED brandt continu wanneer de UPS automatisch een hoge of lage AC-spanning op de nutsvoorzieningslijn corrigeert zonder de hulp van batterijvermogen. De UPS maakt ook een licht klikkend geluid. Dit zijn normale, automatische handelingen van de UPS, er is geen actie van uw kant vereist.

"OUTPUT LOAD LEVEL" (uitgangsbelastingsniveau) LED: deze veelkleurige LED geeft de geschatte elektrische belasting aan van de apparatuur die is aangesloten op de AC-stopcontacten van de UPS. Deze wordt groen (lichte belasting), geel (gemiddelde belasting) of rood (overbelasting). Als de LED rood is (continu brandend of knipperend), verhelp dan onmiddellijk de overbelasting door een deel van uw apparatuur uit de stopcontacten te halen totdat de LED van rood naar geel (of groen) verandert.

Elke overbelasting die niet onmiddellijk door de gebruiker wordt verholpen, kan ertoe leiden dat de UPS wordt uitgeschakeld en geen uitgangsvermogen meer levert in het geval van een stroomstoring of brown-out.

"BATTERY CHARGE" (batterijlading) LED: wanneer de UPS op netstroom werkt, geeft deze LED de geschatte laadtoestand van de interne batterijen van de UPS aan: rood geeft aan dat de batterijen beginnen met opladen; geel geeft aan dat de batterijen ongeveer halverwege het opladen zijn; en groen geeft aan dat de batterijen volledig zijn opgeladen. Wanneer de UPS tijdens een stroomstoring of ernstige brown-out op batterijvermogen werkt, geeft deze LED de geschatte hoeveelheid energie aan (die uiteindelijk de gebruiksduur beïnvloedt) die de batterijen van de UPS leveren: rood geeft een laag energieniveau aan; geel geeft een gemiddeld energieniveau aan; en groen geeft een hoog energieniveau aan. Aangezien de gebruiksduur van alle UPS-batterijen na verloop van tijd geleidelijk afneemt, wordt aanbevolen om periodiek een zelftest uit te voeren (zie de beschrijving van de knop MUTE/TEST) om het energieniveau van uw UPS-batterijen te bepalen VOORDAT er een stroomstoring of ernstige brown-out optreedt. Tijdens een langdurige stroomstoring of ernstige brown-out moet u bestanden opslaan en uw apparatuur uitschakelen, omdat de batterij uiteindelijk leeg raakt. Wanneer de LED rood wordt en er continu een alarm klinkt, geeft dit aan dat de batterijen van de UPS bijna leeg zijn en dat de UPS binnenkort wordt uitgeschakeld.

"BATTERY WARNING" (batterijwaarschuwing) LED: deze LED brandt rood en er klinkt met tussenpozen een alarm nadat u een zelftest hebt gestart (zie de beschrijving van de knop "MUTE/TEST") om aan te geven dat de UPS-batterijen moeten worden opgeladen of vervangen. Laat de UPS gedurende 12 uur continu opladen en herhaal de zelftest. Als de LED blijft branden, neemt u contact op met Tripp Lite voor service. Als uw UPS de batterij moet worden vervangen, gaat u naar www.tripplite.com om de specifieke Tripp Lite-vervangingsbatterij voor uw UPS te vinden.

Overige UPS-functies (achterpaneel)

AC-stopcontacten: Uw UPS is voorzien van C13-stopcontacten. Deze uitgangsstopcontacten voorzien uw aangesloten apparatuur van AC-netstroom tijdens normaal gebruik en batterijvermogen tijdens stroomstoringen en brown-outs. De UPS beschermt apparatuur die op deze stopcontacten is aangesloten tegen schadelijke piekspanningen en lijnruis. Als u een seriële of USB-verbinding met uw UPS hebt, kunt u aangesloten apparatuur op afstand opnieuw opstarten door afzonderlijk regelbare stopcontacten UIT en AAN te zetten met behulp van de PowerAlert-software van Tripp Lite. Drie stopcontacten, gelabeld LOAD 1, LOAD 2 en LOAD 3, zijn afzonderlijk regelbaar en kunnen op afstand UIT en AAN worden geschakeld met behulp van PowerAlert Software zonder de stroomtoevoer naar apparatuur die op andere stopcontacten is aangesloten te onderbreken. Stopcontacten met het label UNSWITCHED (niet-geschakeld) kunnen niet op afstand worden uitgeschakeld. Niet-geschakelde stopcontacten kunnen alleen worden uitgeschakeld door alle uitgangsstopcontacten uit te schakelen. Zie de software-instructies voor meer informatie.

Communicatiepoorten (USB of RS-232): Deze poorten verbinden uw UPS met een werkstation of server. Gebruik ze met de PowerAlert Software van Tripp Lite en de meegeleverde kabels om uw computer in staat te stellen automatisch open bestanden op te slaan en apparatuur uit te schakelen tijdens een stroomstoring. Gebruik PowerAlert Software ook om een breed scala aan AC-netstroom- en UPS-bedrijfsomstandigheden te bewaken. Raadpleeg de handleiding van uw PowerAlert Software of neem contact op met de klantenservice van Tripp Lite voor meer informatie. Zie "USB- en RS-232 seriële communicatie" in het gedeelte "Optionele installatie" voor installatie-instructies.

EPO-poort (Emergency Power Off): Uw UPS is voorzien van een EPO-poort die kan worden gebruikt om de UPS aan te sluiten op een contactsluiterschakelaar om nooduitschakeling van de omvormer mogelijk te maken. Zie Optionele installatie.

Accessoire-sleuf: Verwijder het kleine afdekpaneel van deze sleuf om optionele accessoires te installeren om uw UPS op afstand te bewaken en te bedienen. Raadpleeg de handleiding van uw accessoire voor installatie-instructies. Neem contact op met de klantenservice van Tripp Lite op +1.773.869.1234 voor meer informatie, inclusief een lijst met beschikbare SNMP-, netwerkbeheer- en connectiviteitsproducten.

Aanpassing van de stroomgevoeligheid: Deze draaiknop staat normaal gesproken volledig tegen de klok in, waardoor de UPS maximale bescherming biedt tegen golfvormvervormingen in de AC-ingang. Wanneer een dergelijke vervorming optreedt, schakelt de UPS normaal gesproken over op het leveren van sinusgolfvermogen uit zijn batterijreserves zolang de vervorming aanwezig is. In gebieden met slechte nutsvoorziening of waar de ingangsstroom van de UPS afkomstig is van een back-upgenerator, kan chronische golfvormvervorming ertoe leiden dat de UPS te vaak overschakelt op batterij, waardoor de batterijreserves leeg raken. U kunt mogelijk verminderen hoe vaak uw UPS overschakelt op batterij als gevolg van matige golfvormvervorming door te experimenteren met verschillende instellingen voor deze draaiknop. Naarmate de draaiknop met de klok mee wordt gedraaid, wordt de UPS toleranter voor variaties in de AC-golfvorm van zijn ingangsstroom. OPMERKING: Hoe verder de draaiknop met de klok mee wordt gedraaid, hoe groter de mate van golfvormvervorming die de UPS naar aangesloten apparatuur mag doorgeven. Wanneer u experimenteert met verschillende instellingen voor deze draaiknop, bedien dan aangesloten apparatuur in een veilige testmodus, zodat het effect op de apparatuur van eventuele golfvormvervormingen in de uitgang van de UPS kan worden geëvalueerd zonder kritieke bewerkingen te onderbreken.

Externe batterijconnector (alleen bepaalde modellen): Gebruik deze om externe batterijpakketten van Tripp Lite aan te sluiten voor extra gebruiksduur. Raadpleeg de instructies die bij het batterijpakket worden geleverd voor volledige aansluitinformatie en veiligheidswaarschuwingen.

Schakelaars voor batterijlaadniveau (alleen bepaalde modellen): Regelt de laadsnelheid van de batterij van het UPS-systeem. Als u externe batterijen aansluit, zet u de schakelaar voor het batterijlaadniveau in de onderste stand. Dit verhoogt de laadstroom van uw UPS, zodat de extra batterijen sneller worden opgeladen.

Zet de schakelaars voor het batterijlaadniveau NIET in de onderste stand zonder dat er een externe batterij is aangesloten. Er bestaat een risico op beschadiging van het interne batterijsysteem van de UPS.

Instelling laadsnelheid (wanneer externe batterijen zijn aangesloten)

Instelling laadsnelheid (wanneer externe batterijen niet zijn aangesloten)

Ingangsstroomonderbreker(s) (alle modellen): Bescherm uw elektrische circuit tegen overstroom van de UPS-belasting. Als deze stroomonderbrekers uitschakelen, verwijder dan een deel van de belasting en reset ze door de stroomonderbreker(s) in te drukken.

Aardingsschroef: Gebruik deze om apparatuur aan te sluiten die een chassis-aarde vereist.

Opslag en service

Opslag

Voordat u uw UPS opslaat, schakelt u deze volledig UIT: als de UPS AAN staat en netstroom ontvangt, houdt u de knop "ON/OFF/STANDBY" één seconde ingedrukt (er klinkt eenmaal kort een alarm nadat het interval is verstreken); haal vervolgens de stekker van de UPS uit het stopcontact. Als u uw UPS voor een langere periode opslaat, laadt u de UPS-batterijen eens in de drie maanden op: sluit de UPS aan op een stopcontact; laat hem 12 uur opladen; en haal hem vervolgens uit het stopcontact en plaats hem terug in de opslag. Opmerking: nadat u de UPS hebt aangesloten, begint hij automatisch de batterijen op te laden; hij levert echter geen stroom aan zijn stopcontacten (zie het gedeelte Snelle installatie). Als u uw UPS-batterijen gedurende een langere periode ontladen laat, zullen ze een permanent capaciteitsverlies lijden.

Service

Voordat u uw UPS terugstuurt voor service, voert u de volgende stappen uit:

1. Bekijk de installatie- en bedieningsinstructies in deze handleiding om er zeker van te zijn dat het service-probleem niet voortkomt uit een verkeerde interpretatie van de instructies. Controleer ook of de stroomonderbreker(s) van het UPS-systeem niet zijn uitgeschakeld. Dit is de meest voorkomende oorzaak van servicevragen die gemakkelijk kunnen worden verholpen door de resetinstructies in deze handleiding te volgen.
2. Als het probleem aanhoudt, neem dan geen contact op met de dealer en stuur de UPS niet terug naar de dealer. Bel in plaats daarvan Tripp Lite op +1.773.869.1233. Een servicetechnicus zal vragen naar het modelnummer, het serienummer en de aankoopdatum van de UPS en zal proberen het probleem telefonisch op te lossen.
3. Als het probleem service vereist, zal de technicus u een Returned Material Authorization (RMA)-nummer geven, dat vereist is voor service. Als u een verpakking nodig hebt, kan de technicus regelen dat u de juiste verpakking wordt toegestuurd. Verpak de UPS veilig om schade tijdens verzending te voorkomen. Gebruik geen polystyreen korrels voor de verpakking. Eventuele schade (direct, indirect, speciaal, incidenteel of gevolgschade) aan de UPS die is opgelopen tijdens de verzending naar Tripp Lite of een erkend Tripp Lite servicecentrum valt niet onder de garantie. UPS-systemen die naar Tripp Lite of een erkend Tripp Lite servicecentrum worden verzonden, moeten vooraf betaalde transportkosten hebben. Vermeld het RMA-nummer op de buitenkant van de verpakking. Als het UPS-systeem binnen de garantieperiode van 2 jaar valt, voeg dan een kopie van uw aankoopbewijs toe. Stuur de UPS terug voor service met behulp van een verzekerde vervoerder naar het adres dat u is gegeven door de Tripp Lite-servicetechnicus.

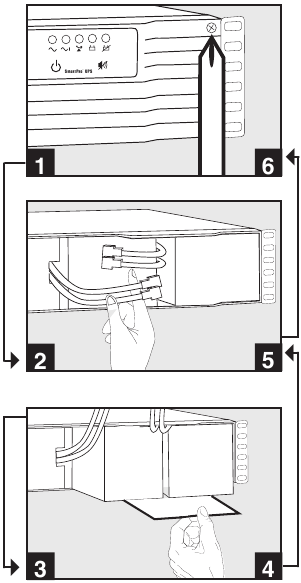

Batterij vervangen

Onder normale omstandigheden gaan de originele batterijen in uw UPS vele jaren mee. Zie de veiligheidssectie voordat u de batterijen vervangt. De batterijen zijn ontworpen voor hot-swap vervanging (d.w.z. de UPS in de AAN-modus laten staan), maar sommige gekwalificeerde onderhoudspersoneel kan de UPS in de UIT-modus willen zetten en de apparatuur loskoppelen voordat ze verder gaan.

Procedure

1. Voorpaneel verwijderen
2. Batterijen loskoppelen
3. Batterijen verwijderen/afvoeren
4. Batterijen toevoegen
5. Batterijen aansluiten
   Sluit connectoren aan: zwart-op-zwart en rood-op-rood.
6. Voorpaneel terugplaatsen

Belangrijke veiligheidsinstructies

Deze handleiding bevat belangrijke instructies die moeten worden gevolgd tijdens de installatie, bediening en opslag van dit product. Het niet opvolgen van deze waarschuwingen maakt uw garantie ongeldig.

Waarschuwingen UPS-locatie

• Wees voorzichtig bij het optillen van de UPS. Vanwege het aanzienlijke gewicht van alle Rackmount UPS systemen, moeten minstens twee mensen helpen bij het optillen en installeren ervan.
• De UPS moet in de buurt van de hoofdaansluiting worden geïnstalleerd.
• Installeer uw UPS binnenshuis, uit de buurt van overmatig vocht of hitte, stof of direct zonlicht.
• Voor de beste prestaties moet de omgevingstemperatuur in de buurt van uw UPS tussen 0°C en 40°C (tussen 32°F en 104°F) liggen.
• Laat voldoende ruimte rondom alle zijden van de UPS vrij voor een goede ventilatie. Belemmer de ventilatieopeningen of ventilatoropeningen niet.
• Monteer het apparaat niet met het voor- of achterpaneel naar beneden (in welke hoek dan ook). Montage op deze manier zal de interne koeling van het apparaat ernstig belemmeren, waardoor uiteindelijk productschade ontstaat die niet onder de garantie valt.

Waarschuwingen UPS-aansluiting

• De UPS bevat een eigen energiebron (batterij). De uitgangsklemmen kunnen onder spanning staan, zelfs wanneer de UPS niet is aangesloten op een wisselstroomvoorziening.
• Sluit uw UPS aan op een correct geaard wisselstroomstopcontact. Wijzig de stekker van de UPS niet op een manier die de aardverbinding van de UPS zou elimineren. Gebruik geen adapters die de aardverbinding van de UPS elimineren.
• Sluit uw UPS niet op zichzelf aan; dit beschadigt de UPS en maakt uw garantie ongeldig.
• Als u uw UPS aansluit op een motor aangedreven AC-generator, moet de generator een gefilterde, frequentiegeregelde computerkwaliteit leveren. Het aansluiten van uw UPS op een generator maakt de Ultimate Lifetime Insurance ongeldig.
• De bescherming van het aftakkingscircuit moet worden verzorgd door de gebouwinstallatie.

Waarschuwingen apparaataansluiting

• Het gebruik van deze apparatuur in levensondersteunende toepassingen waarbij redelijkerwijs kan worden verwacht dat het falen van deze apparatuur het falen van de levensondersteunende apparatuur veroorzaakt of de veiligheid of effectiviteit ervan aanzienlijk beïnvloedt, wordt niet aanbevolen. Gebruik deze apparatuur niet in de aanwezigheid van een ontvlambaar anestheticummengsel met lucht, zuurstof of lachgas.
• Sluit geen overspanningsbeveiligingen of verlengsnoeren aan op de uitgang van uw UPS. Dit kan de UPS overbelasten en maakt de garantie van de overspanningsbeveiliging en UPS ongeldig.

Batterijwaarschuwingen

• Batterijen kunnen een risico vormen op elektrische schokken en brandwonden door hoge kortsluitstroom. Neem de juiste voorzorgsmaatregelen in acht. Gooi de batterijen niet in vuur. Open de UPS of batterijen niet. Sluit de batterijpolen niet kort of overbrug ze niet met een object. Haal de stekker uit het stopcontact en schakel de UPS uit voordat u de batterij vervangt. Gebruik gereedschap met geïsoleerde handgrepen. Er zijn geen door de gebruiker te onderhouden onderdelen in de UPS. Het vervangen van de batterij mag alleen worden uitgevoerd door geautoriseerd onderhoudspersoneel met hetzelfde aantal en type batterijen (gesloten loodzuur). De batterijen zijn recyclebaar. Raadpleeg uw lokale voorschriften voor verwijderingsvereisten. Tripp Lite biedt een complete lijn van UPS System Replacement Battery Cartridges (R.B.C.). Bezoek Tripp Lite op internet op www.tripplite.com om de specifieke vervangende batterij voor uw UPS te vinden.
• Tijdens het vervangen van de batterij via hot-swap, biedt de UPS geen back-upstroom in het geval van een stroomuitval of andere stroomonderbrekingen.
• Gebruik de UPS niet zonder batterijen.
• Bij het toevoegen van externe batterijpakketten aan geselecteerde modellen met externe batterijpakketaansluitingen, sluit u alleen door Tripp Lite aanbevolen batterijpakketten van de juiste spanning en het juiste type aan. Sluit geen batterijpakketten aan of los ze niet los wanneer de UPS op batterijstroom werkt.
