D-Link DGS-1016D, DGS-1024D, DGS-1016D/F1A Handleiding

Inhoud

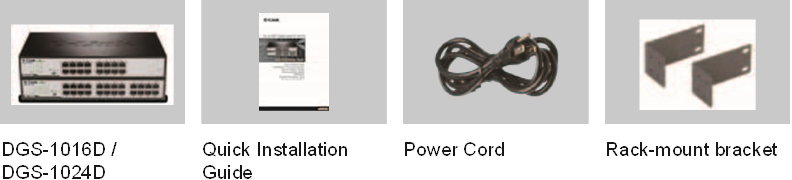

Controleer de inhoud van uw pakket

Dit zijn de items die zijn inbegrepen bij uw DGS-1016D / DGS-1024D aankoop:

Let op voordat u de DGS-1016D / DGS-1024D instelt

De installatie van de Switch kan worden uitgevoerd met behulp van de volgende stappen:

  1. Installeer de DGS-1016D / DGS-1024D op een redelijk koele en droge plaats. Zie Technische Specificaties voor de aanvaardbare bedrijfstemperatuur- en vochtigheidsbereiken.
  2. Installeer de Switch op een locatie vrij van sterke elektromagnetische bronnen, trillingen, stof en direct zonlicht.
  3. Laat ten minste 10 cm ruimte aan de linker- en rechterkant van de Switch voor ventilatie.
  4. Inspecteer visueel de voedingskabel en zorg ervoor dat deze stevig in een geschikt stopcontact is gestoken.

Installatie

Desktop- of plankinstallatie

Bij het installeren van de Switch op een bureau of plank, moeten eerst de rubberen voetjes die bij het apparaat zijn meegeleverd, worden bevestigd. Bevestig deze dempende voetjes aan de onderkant in elke hoek van het apparaat. Zorg voor voldoende ventilatieruimte tussen het apparaat en de objecten eromheen.

Rackinstallatie
Rackinstallatie
De Switch kan worden gemonteerd in een EIA-standaardformaat, 19-inch rack, dat in een kabelkast met andere apparatuur kan worden geplaatst. Om te installeren, bevestigt u de montagebeugels aan het voorpaneel van de switch (één aan elke kant) en zet u ze vast met de meegeleverde schroeven. Gebruik vervolgens de schroeven die bij het apparatuurrack zijn meegeleverd om de Switch in het rack te monteren.

De DGS-1016D / DGS-1024D Gigabit Ethernet Switch aansluiten op uw netwerk

De Gigabit Ethernet Switch aansluiten op uw netwerk

  1. Power (Stroom)
    De Switch kan worden gebruikt met AC-voedingsbronnen van 100 - 240 VAC, 50 - 60 Hz. De voeding van de Switch past zich automatisch aan de lokale voedingsbron aan en kan worden ingeschakeld zonder dat er LAN-segmentkabels zijn aangesloten.
  2. Ethernet Ports (Ethernetpoorten)
    Deze poorten ondersteunen netwerksnelheden van 10 Mbps, 100 Mbps of 1000 Mbps en kunnen werken in half- en full-duplex overdrachtsmodi. Deze poorten ondersteunen ook automatische MDI/MDIX-crossoverdetectie, wat de Switch echte "plug and play" (plug en speel) mogelijkheden geeft. Sluit gewoon een netwerkkabel aan tussen de Switch en het apparaat, en de Switch detecteert automatisch de instellingen van het apparaat en past zich daarop aan.
  3. EEE+ on/off switch (EEE+ aan/uit schakelaar)
    Standaard is de EEE+ modus uitgeschakeld. De gebruiker kan de EEE+ modus inschakelen via de aan/uit schakelaar aan de voorkant van het paneel.

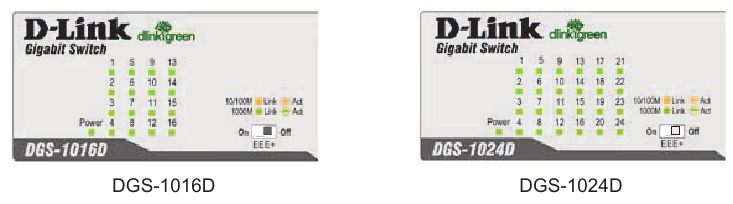

LED-indicatoren

LED-indicatoren
De LED-indicatoren stellen u in staat om eventuele problemen met de switch, verbinding of aangesloten apparaten te bewaken, diagnosticeren en op te lossen.

  1. Power (Stroom)
    Dit licht groen op terwijl de Switch stroom ontvangt.
  2. Link/Act/Speed (Link/Act/Snelheid)
    Wanneer aangesloten op een 1000 Mbps-apparaat, brandt deze LED-indicator groen wanneer de poort is aangesloten op een apparaat en knippert wanneer gegevens worden verzonden of ontvangen.
    Wanneer aangesloten op een 10/100 Mbps-apparaat, brandt deze LED-indicator oranje wanneer de poort is aangesloten op een apparaat en knippert wanneer gegevens worden verzonden of ontvangen.
  3. Cable Diagnostics (during boot up only) (Kabeldiagnose (alleen tijdens het opstarten))
    Open of kortsluiting Link/Act/Speed LED brandt oranje.
