FOSSIBOT F2400 Handleiding

VOORZORGSMAATREGELEN VOOR GEBRUIK

1. Vermijd langdurige opslag en gebruik van dit product in omgevingen met hoge temperaturen en vochtigheid of direct zonlicht om een kortere levensduur van de batterij en andere storingen te voorkomen. Het product mag niet in de buurt van een vuurbron worden geplaatst, anders kan dit een grote brand of een ongeluk veroorzaken.
2. Dit product mag niet worden gedemonteerd of aangepast. Onjuiste bediening kan leiden tot een storing van het product of zelfs brand.
3. Wees voorzichtig om het product niet te laten vallen of van een hoge plaats te laten vallen, om schade aan het product te voorkomen.
4. Bewaar of gebruik dit product buiten het bereik van kinderen, anders kan het product vallen of botsen en lichamelijk letsel bij kinderen veroorzaken.
5. Gebruik onze originele accessoires, en Fossibot garandeert geen defecte producten die worden veroorzaakt door het gebruik van niet-originele accessoires.
6. Steek de stekker rechtstreeks in het stopcontact om het product op te laden, gebruik geen verlengsnoeren of kabelverdelers, anders bestaat het risico op beschadiging van de verlengsnoeren en kabelverdelers of zelfs brand; Als het verlengsnoer is aangesloten om dit product op te laden, sluit dan geen andere elektrische apparaten aan op dit stopcontact, anders kan de huishoudelijke energiemeter uitschakelen.
7. Wanneer het product niet in gebruik is of niet wordt gebruikt, schakel het dan uit en trek de stekker uit het stopcontact. Als het product voor een lange tijd niet gebruikt hoeft te worden, ontlaad het dan van een volledig opgeladen toestand naar een niet-opgeladen toestand, laad het vervolgens op tot ongeveer 50% van het batterijniveau en bewaar het. Om de levensduur van het product te verlengen, kunt u het product om de drie maanden gebruiken en op deze manier bewaren.
8. Als het product de sloopvoorwaarden bereikt, gooi het product dan weg of recycle het in overeenstemming met de lokale wetgeving.

Vanwege de transportvereisten van de internationale douane voor batterijproducten, is de F2400 voor de levering opgeladen tot ongeveer 30%. Laad het product na het uitpakken volledig op voor gebruik.
Dit product moet rechtstreeks vanuit het stopcontact worden opgeladen. Gebruik geen verlengsnoeren en kabelverdelers. Wanneer u twee of meer stopcontacten gebruikt om op te laden, gebruik dan geen andere apparaten dan dit product op hetzelfde stopcontact.

TYPE STOPCONTACT: AC-UITGANG
US/JP 100V~120V 50/60Hz	CN 220V 50Hz	UK 230V 50Hz	EU 220V-240V 50Hz	KR 220V 60Hz

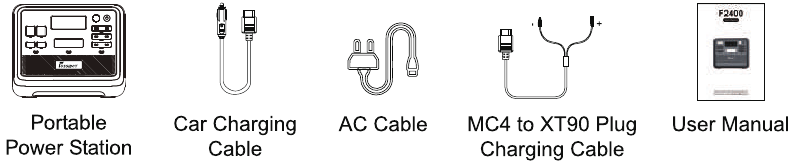

Paklijst

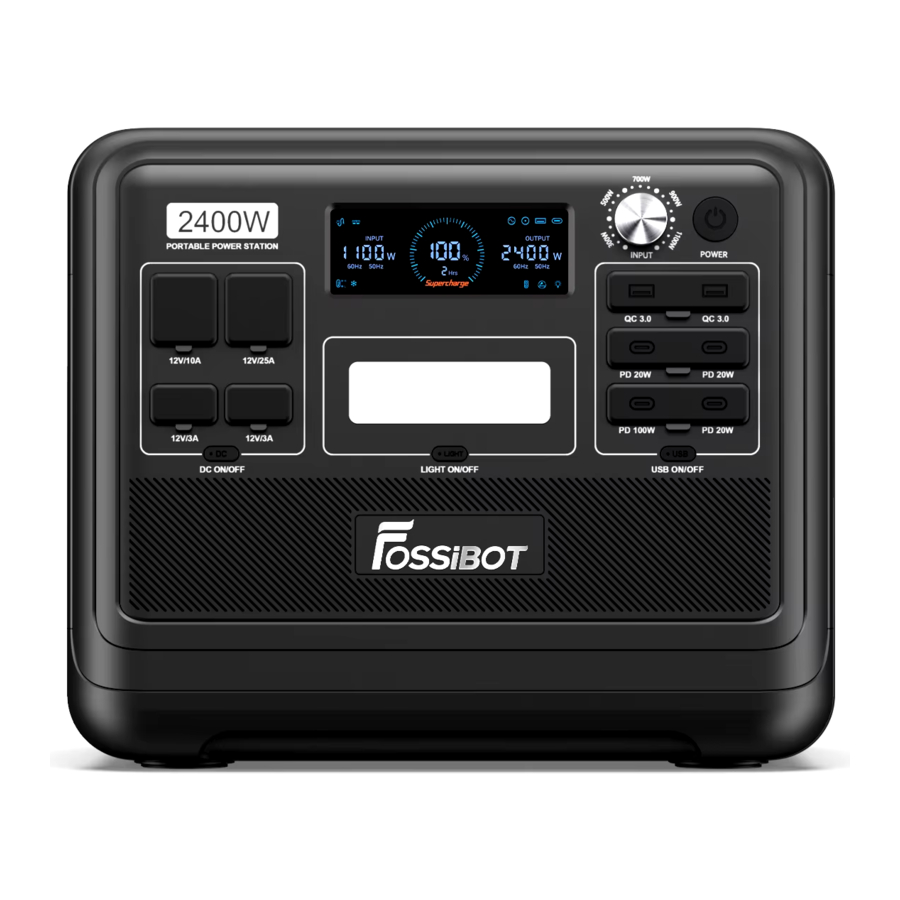

Product Introductie

Dit product is een draagbaar 2048Wh-krachtstation met een grote capaciteit van 2400W, dat wordt geleverd met een snelle oplaadtijd van 2 uur en een lithium-ijzerfosfaatbatterij met extreem hoge veiligheidsprestaties.
Het kan worden gebruikt als back-upvoeding in het geval van een plotselinge stroomstoring of een ramp, of worden gebruikt voor kamperen en stroomvoorziening in een camper, en kan ook stroom leveren voor verschillende elektrische gereedschappen, ongeacht de gelegenheid.
2400W hoog vermogen, sinusgolf AC-uitgang, kan worden gebruikt voor huishoudelijke apparaten met een hoog vermogen, zoals drogers, magnetrons, koelkasten, inductiekookplaten en elektrische ovens; het kan ook worden gebruikt voor andere elektronische apparaten zoals personal computers.
0-100% opladen kan binnen 2 uur worden voltooid via het 1100W ultrasnelle opladen van het stopcontact, en de ingangsspanningsfrequentie kan automatisch worden geschakeld naar 50Hz/60Hz, of de ingangsspanningsfrequentie kan handmatig worden geschakeld naar 50Hz/60Hz. Daarnaast ondersteunt dit product ook het opladen van zonnepanelen, en het maximale ingangsvermogen mag niet hoger zijn dan 500w, zodat u buiten of thuis kunt opladen wanneer er een stroomstoring is.

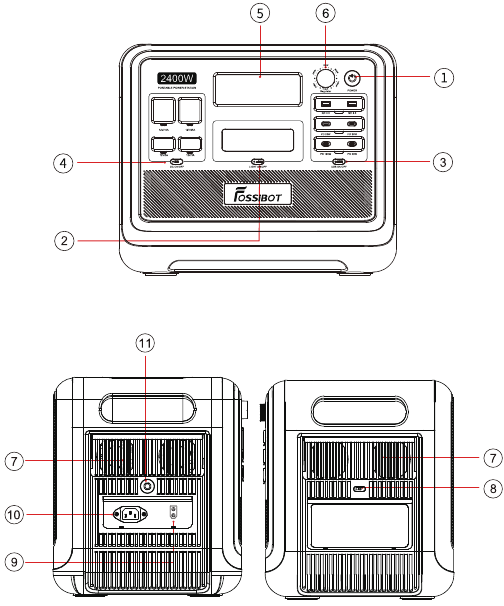

Introductie van de knopfunctie

1. Aan/uit-knop (Power ON/OFF Button)
2. Ledlichtknop (Schakelen naar een andere modus) (Switch to different mode)
3. USB Aan/uit-knop (USB ON/OFF Button)
4. DC Aan/uit-knop (DC ON/OFF Button)
5. LCD-scherm (LCD Screen)
6. Ingangsvermogenknop (Input Power Knob)
7. Koelluchtkanaal (Cooling Air Duct)
8. AC-schakelaar (handmatig schakelen naar 50/60 Hz) (AC Switch (Manually Switch to 50/60Hz))
9. XT90-ingangspoort (voor zonnepaneel) (XT90 Input Port (For Solar Panel))
10. AC-ingang (AC input)
11. Overbelastingsbeveiligingsknop (Overload Protection Button)

1. Aan/uit-knop (Power ON/OFF Button)
   Instructies: Houd de aan/uit-knop 3 seconden ingedrukt om het systeem te activeren, het LCD-scherm in te schakelen en houd nogmaals 3 seconden ingedrukt om uit te schakelen.
2. Lichtknop (Light Button)
   Instructies: Druk kort op de lichtknop, het LED-lampje brandt; druk nogmaals kort, het LED-lampje gaat naar de SOS-modus, druk achtereenvolgens kort, ga naar de stroboscoopmodus en ten slotte gaat het LED-lampje uit (LED in elke modus, houd de LIGHT-knop lang ingedrukt gedurende ≥ 1 seconde, schakel het LED-lampje direct uit).
3. USB Aan/uit-knop (USB ON/OFF Button)
   Instructies: Druk kort op de USB-knop om de USB-uitgangspoort in te schakelen en druk er nogmaals kort op om deze uit te schakelen.

4. DC Aan/uit-knop (DC ON/OFF Button)
   Instructies: Druk kort op de DC-knop om de DC-uitgangspoort in te schakelen en druk er nogmaals kort op om deze uit te schakelen.
5. LCD-scherm (LCD Screen)
   Geeft het batterijniveau en de gebruikstips van het product weer.
6. Ingangsvermogenknop (Input Power Knob)
   Wanneer het product is aangesloten op het stopcontact om op te laden, kan het vermogen worden aangepast aan de werkelijke ingangsspanning. De rotatie met de klok mee verhoogt het ingangsvermogen en de rotatie tegen de klok in verlaagt het ingangsvermogen. Het is vermeldenswaard dat het opladen van dit product met een laag vermogen gunstig is voor het verlengen van de levensduur van de batterij.
7. Koelzuig-/uitlaatpoort (Cooling Suction/Exhaust Port)
   Wanneer het product de temperatuurdrempel bereikt die door het systeem is ingesteld, zal de koelventilator automatisch draaien, vergezeld van een bepaald ventilatorgeluid (ventilatorgeluid onder 60dB is normaal). Blokkeer de koelzuig-/uitlaatpoort niet tijdens het gebruik van dit product en plaats geen object binnen een straal van 30 cm.
8. AC-schakelaar (AC-uitgangspoort, de som van het elektrische belastingvermogen moet ≤ 2400W zijn)
   Tik op de AC-knop om de AC-uitgangsfunctie in te schakelen.
   Opmerkingen:
   1. Aangezien er verschillen kunnen zijn in de AC-uitgangsfrequentie in verschillende regio's, dient u de AC-spanning en -frequentie van het apparaat vóór gebruik te controleren.
   2. Houd de AC-knop 2 seconden ingedrukt om naar de frequentieschakelmodus te gaan, het 50Hz- of 60Hz-pictogram knippert op het display. Druk nogmaals kort op de AC-knop om 50Hz of 60Hz te selecteren; wanneer het pictogram stopt met knipperen en 50Hz of 60Hz weergeeft, geeft dit aan dat de schakelaar succesvol is.
   3. Druk 10 keer snel achter elkaar op de AC-knop in de Verenigde Staten en Japan om de AC-uitgangsspanning te schakelen naar 100V of 110V.
9. XT90-ingangspoort (XT90 Input Port)
   Sluit het zonnepaneel aan met behulp van de XT 90 naar MC4-kabel
   1. De ingang van het zonnepaneel kan tot 500W bedragen en de maximale spanning is 50V.
   2. Als de apparatuur beschadigd raakt door de maximale spanning te overschrijden, valt dit buiten de garantie.
10. AC-ingang (AC Input)
    1100W snelladen met een stopcontact kan binnen 2 uur een 100% lading uitvoeren.
    *Het opladen van dit product kan direct via het stopcontact op de muur, etc. Gebruik geen verlengsnoeren en kabelverdelers om meerdere apparaten tegelijk aan te sluiten.
    *Het gebruik van een kabelverdeler om meerdere apparaten tegelijk op te laden, veroorzaakt een grote stroom, wat kabelbreuk en brandgevaar veroorzaakt.
    *Gebruik niet hetzelfde stopcontact om andere apparaten aan te sluiten tijdens het opladen van dit product. Over het algemeen, wanneer dezelfde bedrading in het gezin 1500W overschrijdt, zal de veiligheidsschakelaar starten.
11. Overbelastingsbeveiligingsknop (Overload Protection Button)
    Wanneer de stroomvoorziening instabiel is als gevolg van bliksem of andere redenen, en er een grote stroominvoer is bij de AC-ingang (AC Input), zal, om het product te beschermen, de overbelastingsbeveiligingsfunctie (veiligheidsschakelaar) activeren en de AC-ingangspoort (AC Input) afsluiten.
    Volg de onderstaande stappen om de AC-ingangsfunctie (AC Input) te herstellen:
    1. Schakel de aan/uit-knop uit en trek alle stekkers uit de poorten.
    2. Nadat u hebt gecontroleerd of er geen afwijkingen zijn in elk onderdeel, schakelt u de aan/uit-knop in.
    3. Druk op de overbelastingsbeveiligingsknop, sluit de AC-kabel aan om de AC-ingang (AC Input) te herstellen.

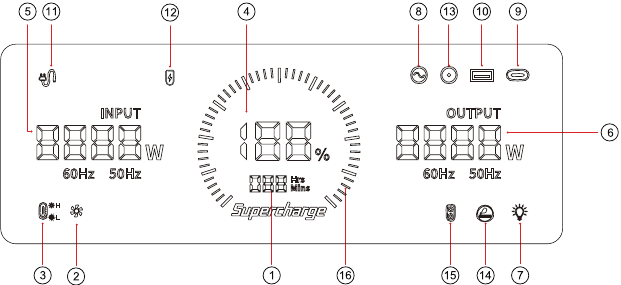

Introductie van de weergave-interface

1. Resterende gebruiks-/oplaadtijd
2. Ventilatorstatus
3. Hoge/lage temperatuur bescherming
4. Batterijniveaupercentage
5. Totaal ingangsvermogen
6. Totaal uitgangsvermogen
7. LED-licht
8. AC-uitgang
9. PD-uitgang
10. USB-uitgang
11. Aangesloten op het elektriciteitsnet
12. XT90-ingangspoort
13. DC(12V)-uitgang
14. Sigarettenaansteker (12V)-uitgang
15. XT60 (12V)-uitgang
16. Batterijvoortgangsbalk

Voorzorgsmaatregelen bij schermweergave

	Wanneer dit pictogram oplicht, zorg er dan voor dat de ventilatieopening niet geblokkeerd is.
	Wanneer dit pictogram knippert, betekent dit dat de temperatuur te hoog of te laag is en dat het product mogelijk het slimme beveiligingsprogramma inschakelt en stopt met werken. (U moet wachten tot het product terugkeert naar het normale temperatuurbereik om verder te werken)
	Als het pictogram knippert, geeft dit aan dat de aansluiting op het elektriciteitsnet abnormaal is. Controleer de oplaadpoort.
	Wanneer dit pictogram knippert, betekent dit een afwijking. Controleer de belasting.

UPS-modus

• UPS-functie
  Dit product heeft een bypass-modus, die rechtstreeks via het elektriciteitsnet kan werken zonder de batterij te gebruiken.
  In de UPS-status, wanneer de AC-ingangsstroom van de commerciële stroom wordt onderbroken als gevolg van een stroomstoring, kan deze automatisch binnen ongeveer 8 milliseconden overschakelen naar de productbatterijvoeding om de AC-uitgang te garanderen.

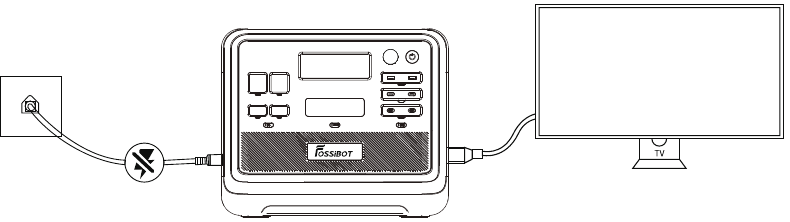

• UPS-aansluitschema
  Zoals weergegeven in de onderstaande afbeelding, sluit u het product aan tussen het stopcontact en het elektrische apparaat en staat het product AAN (ON).
  Wanneer u een apparaat met stroom inschakelt, gebruikt het apparaat rechtstreeks de hoofd-AC-stroom.
  In deze staat, wanneer de hoofdvoeding wordt onderbroken, schakelt deze automatisch over naar de interne batterijvoeding van het product.


*In de UPS-modus van de Amerikaanse en JPN-standaard is het maximale vermogen van de AC-uitgang lager dan 1100 W, en de AC-uitgang overschrijdt 1100 W, en het "" AC-uitgangspictogram knippert om overbelasting aan te geven.
*In de UPS-modus van de CN-, Britse, EU- en KR-standaard is het maximale vermogen van de AC-uitgang lager dan 2400 W, en de AC-uitgang overschrijdt 2400 W, en het "" AC-uitgangspictogram knippert om overbelasting aan te geven.

Aansluiting van zonnepanelen

De producten van het bedrijf kunnen worden aangesloten op zonnepanelen en kunnen worden opgeladen via de zonnepanelen.
Het vermogen van het zonnepaneel is 500 W en kan het product binnen 4 uur volledig opladen. (De ingang van het zonnepaneel kan maximaal 500 W zijn, maximale spanning 50 V)

*Het laadvermogen van het zonnepaneel wordt bepaald aan de hand van het weer en andere omstandigheden.
*Een zonnepaneelspanning hoger dan 50 V beschadigt de apparatuur en valt mogelijk niet onder de garantie

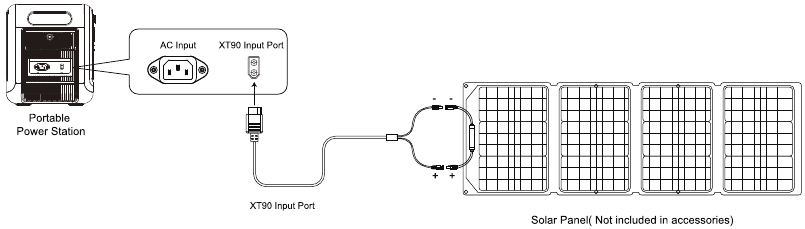

• Door zonnepanelen
  Optie één: Oplaadgebied draagbaar powerstation

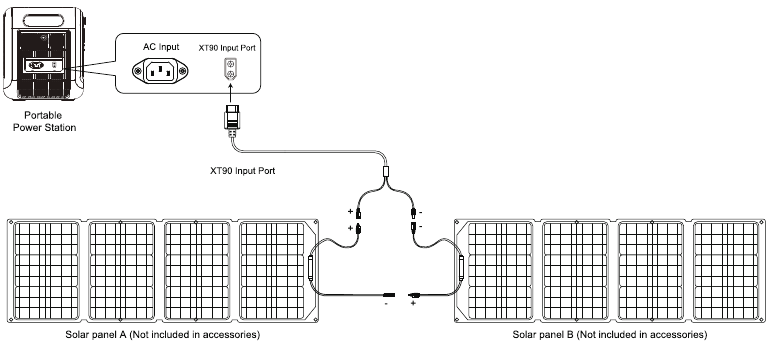

• Door zonnepanelen
  Optie twee: Oplaadgebied draagbaar powerstation

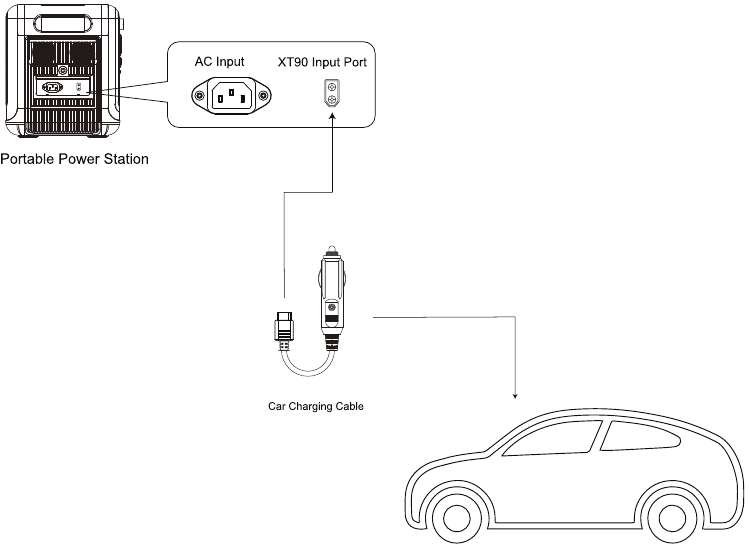

Opladen in de auto

Dit product maakt gebruik van de ACC-oplaadkabel, die kan worden gebruikt voor mobiel opladen via de sigarettenaansteker (Accessoire: hierna ACC genoemd) in de auto.
Voordat u het product gebruikt, of het nu gaat om opladen of ontladen, moet u de ventilatorkappen aan beide zijden tegelijkertijd openen om te voorkomen dat het product oververhit raakt en het product beschadigt.

Sluit de ACC-oplaadkabel aan op de sigarettenaansteker in de auto en de Anderson-interface aan de zijkant van het product, start de motor van de auto en het LED-display van dit product toont het ingangsvermogen.

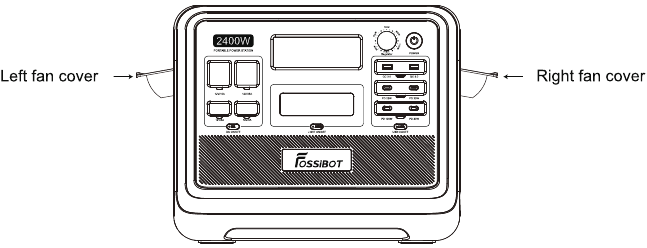

Gebruik van ventilatorkappen

Voordat u het product gebruikt, of het nu gaat om opladen of ontladen, moet u de ventilatorkappen aan beide zijden tegelijkertijd openen om te voorkomen dat het product oververhit raakt en ervoor zorgt dat het product stopt met werken of in een beveiligde toestand komt.

Productspecificaties

Batterijspecificaties

Probleemoplossing

Status	Uitleg	Herstelmethode
Het uitgangspictogram knippert en piept	De uitgang overschrijdt de standaard en is kortgesloten.	Verwijder het product. Controleer of de overbelastingsbeveiliging omhoog komt. Zo ja, druk dan op de AC-uitgangsknop nadat u op de overbelastingsbeveiligingsknop hebt gedrukt. Als de overbelastingsbeveiliging niet omhoog komt, druk dan rechtstreeks op AC-uitgang om de uitgangsfunctie te herstellen.
Het temperatuurwaarschuwingspictogram knippert en piept	De temperatuur van het product is te hoog of te laag.	Verwijder het product, schakel de stroom uit en wacht tot het product een geschikte temperatuur heeft bereikt.
Het pictogram voor verbinding met het elektriciteitsnet knippert en kan niet worden opgeladen	De oplaadkabel is slecht aangesloten	Controleer de verbindingsstatus van de kabel en de voeding.

Garantie

Fabrikant: Shenzhen Qichang Intelligent Technology Co., Ltd.
Adres: Room 510, 5th Floor, Bld 7, Yunli Smart Park, Bantian Street, Longgang District, Shenzhen, Guangdong, China
E-mailadres technische dienst: support@fossibot.com
Officiële website van het bedrijf: https://www.fossibot.com
