Sharp R-21LCF Handleiding

WAARSCHUWING AAN ONDERHOUDSPERSONEEL

Magnetrons bevatten circuits die zeer hoge spanning en stroom kunnen produceren. Contact met de volgende onderdelen kan leiden tot een ernstige, mogelijk fatale, elektrische schok.

(Voorbeeld)
Hoogspanningscondensator, Hoogspanningstransformator, Magnetron, Hoogspanningsgelijkrichtereenheid, Hoogspanningskabel, enz.

Lees de servicehandleiding zorgvuldig door en volg alle instructies.

Niet aanraken! Hoge spanning

Voor onderhoud

1. Koppel het netsnoer los , en verwijder vervolgens de buitenste behuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.

RISICO OP ELEKTRISCHE SCHOK. ONTLAD DE HOOGSPANNINGSCONDENSATOR VOOR HET UITVOEREN VAN ONDERHOUD.

De hoogspanningscondensator blijft ongeveer 60 seconden geladen nadat de oven is uitgeschakeld. Wacht 60 seconden en sluit vervolgens de aansluiting van de hoogspanningscondensator (dat is de verbindingskabel van de hoogspanningsgelijkrichter) kort tegen het chassis met behulp van een geïsoleerde schroevendraaier.

Wanneer problemen worden opgelost, moet de stroomtoevoer worden losgekoppeld. In sommige gevallen kan het nodig zijn om de stroomtoevoer aan te sluiten nadat de buitenste behuizing is verwijderd, in dit geval,

1. Koppel het netsnoer los en verwijder vervolgens de buitenste behuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de kabels los van de primaire zijde van de vermogenstransformator.
5. Zorg ervoor dat de kabels geïsoleerd blijven van andere componenten en het ovenchassis door isolatietape te gebruiken.
6. Sluit na die procedure het netsnoer weer aan.

Wanneer het testen is voltooid

1. Koppel het netsnoer los en verwijder vervolgens de buitenste behuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Sluit de kabels weer aan op de primaire zijde van de vermogenstransformator.
5. Plaats de buitenste behuizing (kast) terug.
6. Sluit het netsnoer weer aan nadat de buitenste behuizing is geïnstalleerd.
7. Laat de oven draaien en controleer alle functies.

Na reparatie

1. Sluit alle kabels weer aan die tijdens het testen van componenten zijn verwijderd.
2. Plaats de buitenste behuizing (kast) terug.
3. Sluit het netsnoer weer aan nadat de buitenste behuizing is geïnstalleerd.
4. Laat de oven draaien en controleer alle functies.

Magnetrons mogen niet leeg draaien. Om te testen op de aanwezigheid van microgolfenergie in een holte, plaatst u een kopje koud water op de draaitafel van de oven, sluit u de deur en zet u het vermogen op HIGH en stelt u de magnetrontimer in op twee (2) minuten. Wanneer de twee minuten zijn verstreken (timer op nul), controleert u zorgvuldig of het water nu heet is. Als het water koud blijft, voert u de procedure Voor onderhoud uit en controleert u de aansluitingen op de component die wordt getest opnieuw.

Wanneer alle onderhoudswerkzaamheden zijn voltooid en de oven volledig is gemonteerd, moet het microgolfvermogen worden gecontroleerd en moet een test op microgolflekkage worden uitgevoerd.

PROCEDURE VOOR MICROGOLFMETING

Vereisten

1. Microgolflekkage-limiet (limiet vermogensdichtheid): De vermogensdichtheid van microgolfstraling die door een magnetron wordt uitgezonden, mag niet meer dan 1 mW/cm2 bedragen op een punt van 5 cm of meer van het buitenoppervlak van de oven, gemeten vóór de aanschaf door een koper, en daarna (gedurende de bruikbare levensduur van de oven), 5 mW/cm² op een punt van 5 cm of meer van het buitenoppervlak van de oven.
2. Veiligheidsvergrendelingsschakelaars: Het primaire vergrendelingsrelais en de deurschakelaar moeten microgolfstralingsemissie voorkomen die de bovengenoemde vereiste overschrijdt, de secundaire vergrendelingsschakelaar moet microgolfstralingsemissie voorkomen die meer dan 5 mW/cm² bedraagt op een punt van 5 cm of meer van het buitenoppervlak van de oven.

Voorbereiding voor testen

Voordat u begint met de daadwerkelijke meting van de lekkage, gaat u als volgt te werk:

1. Zorg ervoor dat het daadwerkelijke instrument normaal werkt, zoals gespecificeerd in de bijbehorende instructieboekje.

   Meetinstrumenten die voldoen aan de vereiste voor instrumentatie zoals voorgeschreven door de prestatienorm voor magnetrons, 21 CFR 1030.10(c)(3)(i), moeten worden gebruikt voor het testen.
2. Plaats de ovenlade in de ovenruimte.
3. Plaats de lading van 275±5 ml (9,8 oz) kraanwater met een begintemperatuur van 20±5°C (68°F) in het midden van de ovenruimte.
   De watercontainer moet een lage vorm van een beker van 600 ml (20 oz) zijn met een binnendiameter van ongeveer 8,5 cm (3-1/2 inch) en gemaakt van een elektrisch niet-geleidend materiaal zoals glas of plastic.
   Het plaatsen van deze standaardlading in de oven is belangrijk, niet alleen om de oven te beschermen, maar ook om ervoor te zorgen dat eventuele lekkage nauwkeurig wordt gemeten.
4. Zet de kookregeling op Volledige Vermogens Kookmodus
5. Sluit de deur en selecteer een kookcyclus van enkele minuten. Als het water begint te koken voordat de test is voltooid, vervangt u het door 275 ml koel water.

Lekkagetest

Lekkagetest met gesloten deur (microgolfmeting)

1. Pak de sonde van het meetinstrument vast en houd deze loodrecht op de opening tussen de deur en de behuizing van de oven.
2. Beweeg de sonde langzaam, niet sneller dan 1 inch/sec. (2,5 cm/sec.) langs de opening, en let op de maximale indicatie op de meter.
3. Controleer op lekkage bij het deurscherm, de naden van het plaatmetaal en andere toegankelijke posities waar de continuïteit van het metaal is doorbroken (bijv. rond de schakelaars, indicator en ventilatieopeningen).
   Trek, terwijl u op lekkage rond de deur test, de deur van de voorkant van de oven weg zover als de gesloten vergrendeling toestaat.
4. Meet zorgvuldig op het punt van de hoogste lekkage en zorg ervoor dat de hoogste lekkage niet groter is dan 4 mW/cm², en dat de secundaire vergrendelingsschakelaar en het primaire vergrendelingsrelais de oven uitschakelen voordat de deur beweegt.

OPMERKING: Noteer na onderhoud de gegevens op de servicefactuur en het microgolflekkagerapport.

VOORWOORD EN WAARSCHUWING

VOORWOORD

Deze handleiding is opgesteld om het onderhoudspersoneel van Sharp Electronics Corp. te voorzien van bedienings- en service-informatie voor de SHARP MAGNETRON, R-21LCF.
Het wordt aanbevolen dat het onderhoudspersoneel de volledige tekst van deze handleiding zorgvuldig bestudeert, zodat ze gekwalificeerd zijn om een bevredigende klantenservice te verlenen.
Controleer de vergrendelingsschakelaars en de deurafdichting zorgvuldig. Speciale aandacht moet worden besteed aan het vermijden van elektrische schokken en microgolfstralingsgevaar.

WAARSCHUWING

Gebruik de oven nooit voordat de volgende punten zijn gecontroleerd.

1. De deur is goed gesloten.
2. De deurbeugels en scharnieren zijn niet defect.
3. De deurafdichting is niet beschadigd.
4. De deur is niet vervormd of kromgetrokken.
5. Er is geen andere zichtbare schade aan de oven. Onderhouds- en reparatiewerkzaamheden mogen alleen worden uitgevoerd door opgeleid onderhoudspersoneel.

GEVAAR

Bepaalde eerste onderdelen zijn opzettelijk niet geaard en vormen alleen tijdens het onderhoud een risico op elektrische schokken. Onderhoudspersoneel - Raak de volgende onderdelen niet aan terwijl het apparaat onder spanning staat;
Hoogspanningscondensator, Vermogenstransformator, Magnetron, Hoogspanningsgelijkrichtereenheid, Hoogspanningskabel;
Indien aanwezig, Afzuigkap, Ventilatoreenheid, Koelventilatormotor.
Alle onderdelen die zijn gemarkeerd met "" op de onderdelenlijst worden gebruikt bij spanningen van meer dan 250 V.

Het verwijderen van de buitenste omhulling geeft toegang tot spanning boven 250 V.

Alle onderdelen die zijn gemarkeerd met "*" op de onderdelenlijst kunnen door zichzelf, of wanneer ze beschadigd, losgemaakt of verwijderd zijn, onnodige microgolfblootstelling veroorzaken.

PRODUCTBESCHRIJVING

SPECIFICATIES

ITEM	BESCHRIJVING
Stroomvereisten	120 Volt 14 Ampère 60 Hertz Enkelfasig, 3-draads geaard
Vermogen	1000 watt (IEC-testprocedure) Werkfrequentie 2450 MHz
Afmetingen buitenste behuizing	Breedte 20-1/2" (520 mm) Hoogte 12-1/8" (309 mm) Diepte 16" (406 mm)
Afmetingen kookruimte	Breedte 13-7/8" (353 mm) Hoogte 8-1/8" Diepte 14-5/8" (370 mm) OPMERKING: De interne capaciteit wordt berekend door de maximale breedte, diepte en hoogte te meten. De werkelijke capaciteit voor het vasthouden van voedsel is minder.
Bedieningselementen	Verlichte draaiknop (6 minuten) Geen kookregeling
Ovenruimteverlichting	Ja
Veiligheidsnorm	UL-vermeld. FCC-goedgekeurd DHHS-regels, CFR, Titel 21, Hoofdstuk 1, Subhoofdstuk J, NSF-gecertificeerd

ALGEMENE INFORMATIE

AARDINGSINSTRUCTIES

Deze oven is uitgerust met een geaarde stekker met drie pinnen. Deze moet worden aangesloten op een stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met de National Electrical Code en lokale codes en verordeningen.

In het geval van een elektrische kortsluiting vermindert aarding het risico op elektrische schokken door een ontsnappingsdraad voor de elektrische stroom te bieden.

Oneigenlijk gebruik van de aardingsstekker kan leiden tot een risico op elektrische schokken.

Elektrische vereisten

De elektrische vereisten zijn een 120 volt 60 Hz, alleen AC, 15 ampère of meer beveiligde elektrische voeding. Het wordt aanbevolen om een apart circuit te voorzien dat alleen dit apparaat bedient. Neem bij het installeren van dit apparaat alle toepasselijke codes en verordeningen in acht. Er is een kort netsnoer meegeleverd om het risico te verminderen dat u verstrikt raakt in een langer snoer of erover struikelt. Waar een stopcontact met twee pinnen wordt aangetroffen, is het de persoonlijke verantwoordelijkheid en verplichting van de klant om contact op te nemen met een gekwalificeerde elektricien en deze te laten vervangen door een correct geaard stopcontact met drie pinnen of om een aardingsadapter correct geaard en gepolariseerd te laten installeren. Als het verlengsnoer moet worden gebruikt, moet het een 3-draads snoer van 15 ampère of hoger zijn. Drapeer het niet over een aanrecht of tafel waar kinderen eraan kunnen trekken of er per ongeluk over kunnen struikelen.

KNIP OF VERWIJDER IN GEEN GEVAL DE RONDE AARDINGSPEN VAN DEZE STEKKER.

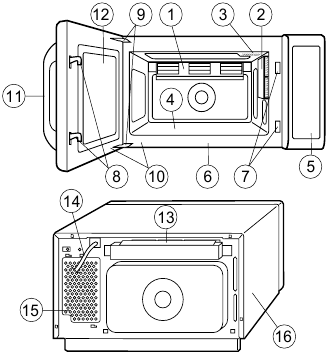

OVEN DIAGRAM

OVEN

1. Achterwandbescherming
2. Zijwandbescherming
3. Ovenverlichting
4. Keramische plank
5. Bedieningspaneel
6. Voorplaat ruimte
7. Deurvergrendelingsopeningen
8. Deurvergrendelingen
9. Deurscharnieren
10. Deurafdichtingen en afdichtingsoppervlakken
11. Deurgreep
12. Ovendeur met doorkijkvenster
13. Luchtafvoerklep en openingen
14. Netsnoer
15. Luchtinlaatopeningen
16. Buitenkast

TOUCHBEDIENINGSPANEEL

WERKING

BESCHRIJVING VAN DE WERKINGSPROCEDURE

Hieronder volgt een beschrijving van de functies van de componenten tijdens de werking van de oven.

UIT-STAND

Het sluiten van de deur activeert de deurschakelaar en de secundaire interlockschakelaar. (In deze toestand zijn de contacten van de monitorschakelaar geopend.)

Wanneer de oven is aangesloten, wordt er 120 volt wisselstroom geleverd aan het ruisfilter en de besturingseenheid (Figuur O-1).

KOOK-STAND

Wanneer de Light Up Dial wordt gedraaid, vinden de volgende bewerkingen plaats:

1. De contacten van de relais worden gesloten en de componenten die op de relais zijn aangesloten, worden als volgt ingeschakeld.
   (Voor details, zie Figuur O-2)

RELAIS	AANGESLOTEN COMPONENTEN
RY-1	ovenlamp/antennemotor/ventilatormotor
RY-2	transformator

2. Er wordt 120 volt wisselstroom geleverd aan de primaire wikkeling van de transformator en omgezet in ongeveer 3,2 volt wisselstroomuitgang op de gloeidraadwikkeling, en ongeveer 2150 volt wisselstroom op de hoogspanningswikkeling.
3. De spanning van de gloeidraadwikkeling verwarmt de magnetrongloeidraad en de spanning van de H.V.-wikkeling wordt naar een spanningsverdubbelaarscircuit gestuurd.
4. De microgolfenergie die door de magnetron wordt geproduceerd, wordt via de golfgeleider naar de holte-voedingsbox geleid en vervolgens naar de
5. Na afloop van de kooktijd worden de transformator, de ovenlamp, enz. uitgeschakeld en wordt de opwekking van microgolfenergie gestopt. De oven keert terug naar de UIT-stand.
6. Wanneer de deur tijdens een kookcyclus wordt geopend, worden de monitorschakelaar, de deurschakelaar, de secundaire interlockschakelaar, het relais (RY2) en het primaire interlockrelais (RY1) geactiveerd met de volgende resultaten. De circuits naar de antennemotor, de koelventilatormotor en de hoogspanningscomponenten worden uitgeschakeld, de ovenlamp blijft branden en de digitale uitlezing toont de resterende tijd in de kookcyclus toen de deur werd geopend.
7. De monitorschakelaar bewaakt elektrisch de werking van de secundaire interlockschakelaar en het besturingsrelais (RY1) en is mechanisch verbonden met de deur, zodat deze in de volgende volgorde functioneert.
   1. Wanneer de deur vanuit de gesloten positie opent, openen het primaire interlockrelais (RY1) en de secundaire interlockschakelaar hun contacten. Vervolgens sluiten de contacten van de monitorschakelaar.
   2. Wanneer de deur vanuit de open positie wordt gesloten, openen de contacten van de monitorschakelaar eerst. Vervolgens sluiten de contacten van de secundaire interlockschakelaar en de deurschakelaar.

Als de secundaire interlockschakelaar en het primaire interlockrelais (RY1) defect raken met de contacten gesloten wanneer de deur wordt geopend, zal het sluiten van de contacten van de monitorschakelaar een kortsluiting veroorzaken via de monitor, waardoor de monitorzekering doorbrandt.

OVEN-SCHEMATISCH OVERZICHT

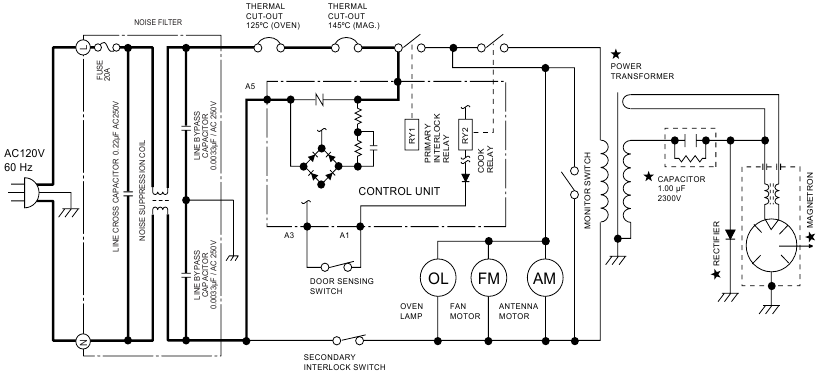

Uit-stand

SCHEMATISCH OVERZICHT
OPMERKING: CONDITIE VAN DE OVEN

1. LIGHT UP DIAL UIT.
2. DEUR GESLOTEN.

Figuur O-1. Oven schematisch-uit-stand

Kook-stand

SCHEMATISCH OVERZICHT
OPMERKING: CONDITIE VAN DE OVEN

1. DEUR GESLOTEN.
2. LIGHT UP DIAL AAN.

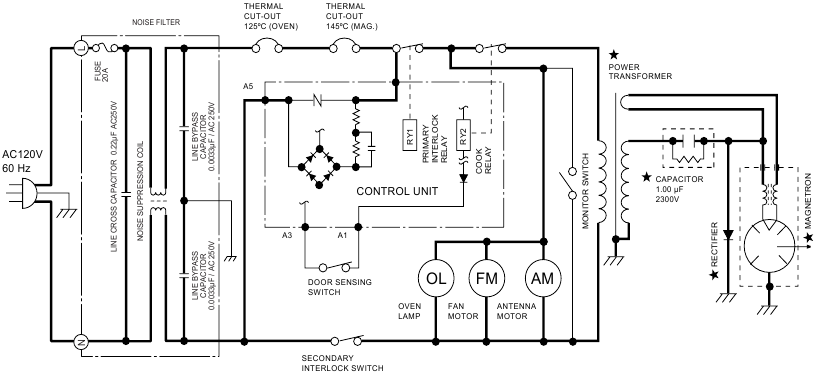

Figuur O-2. Oven schematisch-kook-stand

BESCHRIJVING EN FUNCTIE VAN COMPONENTEN

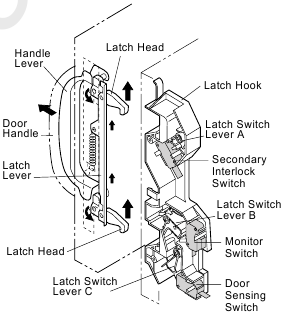

DEUROPENINGSMETHODE

De deur wordt geopend door de deurgreep vast te pakken, zie Figuur D-1.

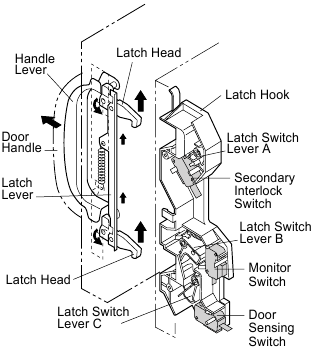

Figuur D-1. Deuropeningsmethode

Wanneer de deurgreep wordt vastgepakt, wordt de greephendel getrokken. En vervolgens worden de bovenste en onderste vergrendelingskoppen door de greephendel omhoog bewogen en losgemaakt van de vergrendelingshaak. Nu gaat de deur open.

DEURSCHAKELAAR EN SECUNDAIRE INTERLOCKSCHAKELAARS

De secundaire interlockschakelaar is in de bovenste positie van de vergrendelingshaak gemonteerd en de deurschakelaar in het primaire interlocksysteem is in de onderste positie van de vergrendelingshaak gemonteerd. De secundaire interlockschakelaar wordt geactiveerd door de vergrendelingsschakelaarhendel A. De vergrendelingsschakelaarhendel A wordt geactiveerd door de bovenste vergrendelingskop. De deurschakelaar wordt geactiveerd door de vergrendelingsschakelaarhendel C. De vergrendelingsschakelaarhendel C wordt geactiveerd door de onderste vergrendelingskop. Wanneer de deur wordt geopend, onderbreken de schakelaars de stroomtoevoer naar alle hoogspanningscomponenten. Een kookcyclus kan pas plaatsvinden als de deur stevig is gesloten, waardoor beide interlockschakelaars worden geactiveerd. Het primaire interlocksysteem bestaat uit de deurschakelaar en het primaire interlockrelais dat zich op de besturingsprint bevindt.

MONITORSCHAKELAAR

De monitorschakelaar wordt geactiveerd (de contacten worden geopend) door de vergrendelingsschakelaarhendel B op de vergrendelingshaak terwijl de deur gesloten is. De vergrendelingsschakelaarhendel B wordt geactiveerd door de onderste vergrendelingskop. De schakelaar is bedoeld om de oven buiten werking te stellen, door middel van het doorbranden van de monitorzekering, wanneer de contacten van het primaire interlockrelais (RY1) en de secundaire interlockschakelaar niet openen wanneer de deur wordt geopend.

Functies:

1. Wanneer de deur wordt geopend, sluiten de contacten van de monitorschakelaar (naar de AAN-stand) omdat ze normaal gesloten zijn. Op dit moment bevinden het primaire interlockrelais (RY1) en de secundaire interlockschakelaar zich in de UIT-stand (contacten open) omdat ze normaal open contactschakelaars zijn.
2. Naarmate de deur naar een gesloten positie gaat, worden de contacten van de monitorschakelaar eerst geopend en vervolgens sluiten de deurschakelaar en de secundaire interlockschakelaar. (Bij het openen van de deur werken elk van deze schakelaars omgekeerd.)
3. Als de deur wordt geopend en de contacten van het primaire interlockrelais (RY1) en de secundaire interlockschakelaar niet openen, brandt de monitorzekering tegelijkertijd door met het sluiten van de contacten van de monitorschakelaar.

TEST VOORDAT U EEN DOORGEBRANDE MONITORZEKERING VERVANGT DE DEURSCHAKELAAR, HET PRIMAIRE INTERLOCKRELAIS (RY1), DE SECUNDAIRE INTERLOCKSCHAKELAAR EN DE MONITORSCHAKELAAR OP EEN JUISTE WERKING. (ZIE HOOFDSTUK "TESTPROC.

OPMERKING: MONITORZEKERING EN MONITORSCHAKELAAR WORDEN ALS EEN SAMENSTEL VERVANGEN.

ANTENNEMOTOR

De antennemotor draait de roerantenne die zich aan de onderkant van de ovenholte bevindt, zodat het voedsel op de keramische plank gelijkmatig wordt verwarmd tijdens het koken. De antennemotor kan in beide richtingen draaien.

KOELVENTILATORMOTOR

De koelventilatormotor drijft een blad aan dat externe koele lucht aanzuigt. Deze koele lucht wordt door de luchtschoepen rond de magnetron geleid en koelt de magnetron. Deze lucht wordt door de ovenholte geleid om stoom en dampen te verwijderen die vrijkomen uit het verwarmde voedsel. Het wordt vervolgens afgevoerd via de afvoerluchtopeningen in de ovenholte.

MONITORZEKERING

1. De monitorzekering brandt door wanneer de contacten (COM-NO) van het primaire interlockrelais (RY1) en de secundaire interlockschakelaar gesloten blijven met de ovendeur open en wanneer de monitorschakelaar sluit.
2. Als de kabelboom of elektrische componenten kortgesloten zijn, brandt deze monitorzekering door om een elektrische schok of brandgevaar te voorkomen.

THERMISCHE ONDERBREKING 145°C (MAGNETRON)

Deze thermische onderbreking beschermt de magnetron tegen oververhitting. Als de temperatuur hoger wordt dan 293°F (145°C) omdat de ventilatormotor is onderbroken of de ventilatieopeningen zijn geblokkeerd, gaat de thermische onderbreking open en worden de lijnspanningen naar de hoogspanningstransformator afgesneden en wordt de werking van de magnetron gestopt. De thermische onderbreking wordt niet hervat.

THERMISCHE ONDERBREKING 125°C (OVEN)

De thermische onderbreking die zich bovenop de ovenholte bevindt, is ontworpen om schade aan de oven te voorkomen als het voedsel in de oven vlam vat als gevolg van oververhitting die wordt veroorzaakt door een onjuiste instelling van de kooktijd of een storing van de besturingseenheid. Bij normaal gebruik blijft de thermische onderbreking van de oven gesloten. Wanneer er echter abnormaal hoge temperaturen in de ovenholte worden bereikt, gaat de thermische onderbreking van de oven open bij 257°F (125°C), waardoor de oven wordt uitgeschakeld. De thermische onderbreking wordt niet hervat.

RUISFILTER

Het ruisfilter voorkomt radiofrequentie-interferentie die terug kan stromen in het stroomcircuit.

HANDLEIDING VOOR PROBLEEMOPLOSSING

Raak nooit een onderdeel in het circuit aan met uw hand of een niet-geïsoleerd gereedschap terwijl de stroomvoorziening is aangesloten.

Bij het oplossen van problemen met de magnetron is het handig om de werking te volgen bij het uitvoeren van de controles. Veel van de mogelijke oorzaken van problemen vereisen dat een specifieke test wordt uitgevoerd. Deze tests krijgen een procedureletter die te vinden is in het gedeelte "Testprocedure".

Als de oven buiten werking raakt als gevolg van een doorgebrande monitorzekering, controleer dan de monitorschakelaar, het primaire interlockrelais (RY1), de deurschakelaar en de secundaire interlockschakelaar voordat u de monitorzekering vervangt. Als de monitorzekering wordt vervangen, moet ook de monitorschakelaar worden vervangen. Gebruik onderdeel FFS-BA033WRKZ als een samenstel.

Wanneer er problemen worden opgelost met het netsnoer losgekoppeld. Het kan in sommige gevallen nodig zijn om het netsnoer aan te sluiten nadat de buitenste behuizing is verwijderd, in dit geval,

1. Koppel het netsnoer los en verwijder vervolgens de buitenste behuizing.
2. Open de deur en blokkeer deze open.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de draden los van de primaire zijde van de transformator.
5. Zorg ervoor dat de draden geïsoleerd blijven van andere componenten en het ovenchassis door isolatietape te gebruiken.
6. Sluit na die procedure het netsnoer weer aan.

Wanneer het testen is voltooid,

1. Koppel het netsnoer los en verwijder vervolgens de buitenste behuizing.
2. Open de deur en blokkeer deze open.
3. Ontlaad de hoogspanningscondensator.
4. Sluit de draden weer aan op de primaire zijde van de transformator.
5. Installeer de buitenste behuizing (kast) opnieuw.
6. Sluit het netsnoer weer aan nadat de buitenste behuizing is geïnstalleerd.
7. Laat de oven draaien en controleer alle functies.

PROBLEEMOPLOSSINGSTABEL

TESTPROCEDURES

Procedure A: MAGNETRON MONTAGE TEST

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze open.
3. Ontlaad de hoogspanningscondensator.
4. Om te testen op een open gloeidraad, isoleert u het magnetron van het hoogspanningscircuit. Een continuïteitscontrole over de magnetrongloeidraden moet minder dan 1 ohm aangeven.
5. Om te testen op een kortgesloten magnetron, verbindt u de ohmmeterdraden tussen de magnetrongloeidraden en de chassis-aarde. Deze test moet een oneindige weerstand aangeven. Als er weinig of geen weerstand is, is het magnetron geaard en moet het worden vervangen.
6. Sluit alle draden weer aan die tijdens het testen van de componenten zijn verwijderd.
7. Installeer de buitenbehuizing (kast) opnieuw.
8. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
9. Laat de oven draaien en controleer alle functies.

MICROGOLF UITGANGSVERMOGEN

De volgende testprocedure moet worden uitgevoerd met de magnetron in een volledig gemonteerde staat (buitenbehuizing gemonteerd).

ER STAAN HOGE SPANNINGEN OP DE APPARATUUR TIJDENS DE KOOKCYCLUS, DUS EXTREME VOORZICHTIGHEID IS GEBODEN.

Het uitgangsvermogen van het magnetron kan worden gemeten door een watertemperatuurstijgingstest uit te voeren. Deze test mag alleen worden gebruikt als de bovenstaande tests geen defect magnetron aangeven en er geen defect is in de volgende componenten of bedrading: siliciumgelijkrichter, hoogspanningscondensator en transformator. Deze test vereist een maatbeker van 16 ounce (453 cc) en een nauwkeurige kwikthermometer of temperatuurtester van het thermokoppeltype. Voor nauwkeurige resultaten moet de volgende procedure zorgvuldig worden gevolgd:

1. Vul de maatbeker met 16 oz. (453 cc) kraanwater en meet de temperatuur van het water met een thermometer of thermokoppel temperatuurtester. Roer de thermometer of het thermokoppel door het water totdat de temperatuur stabiliseert. Noteer de temperatuur van het water.
2. Plaats de beker water in de oven. Laat de oven op vol vermogen werken en selecteer een kooktijd van meer dan 60 seconden. Laat het water 60 seconden opwarmen, gemeten met een stopwatch, secondewijzer van een horloge of de digitale uitlezing van het aftellen.
3. Haal de beker uit de oven en meet opnieuw de temperatuur, en zorg ervoor dat u de thermometer of het thermokoppel door het water roert totdat de maximale temperatuur is geregistreerd.
4. Trek de koudwatertemperatuur af van de warmwatertemperatuur. Het normale resultaat zou een temperatuurstijging van 34,7 tot 64,6°F (19,3 tot 35,9°C) moeten zijn. Als de watertemperaturen nauwkeurig worden gemeten en gedurende de vereiste tijdsperiode worden getest, geven de testresultaten aan of de magnetronbuis een laag uitgangsvermogen heeft (lage stijging van de watertemperatuur), waardoor de kooktijd wordt verlengd, of een hoog uitgangsvermogen (hoge stijging van de watertemperatuur), waardoor de kooktijd wordt verkort. Omdat de kooktijd kan worden aangepast om te compenseren voor het uitgangsvermogen, mag de magnetronbuismontage alleen worden vervangen als de watertemperatuurstijgingstest een uitgangsvermogen aangeeft dat ruim buiten de normale limieten ligt. De test is alleen nauwkeurig als de voedingsspanning 120 volt is en de ovenruimte schoon is.

Procedure B: TEST VOEDINGSTRANSFORMATOR

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze open.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de primaire ingangsklemmen los en meet de weerstand van de transformator met een ohmmeter. Controleer de continuïteit van de spoelen met een ohmmeter. Op de R x 1 schaal moet de weerstand van de primaire spoel minder dan 1 ohm zijn en de weerstand van de hoogspanningsspoel ongeveer 83,7 ohm; de weerstand van de gloeidraadspoel moet minder dan 1 ohm zijn.
5. Sluit alle draden weer aan die tijdens het testen van de componenten zijn verwijderd.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.
   (ER STAAN HOGE SPANNINGEN OP DE HOOGSPANNINGSAANSLUITING, PROBEER DUS NIET DE GLOEIDRAAD EN HOOGSPANNING TE METEN.)

Procedure C: TEST HOOGSPANNINGSGELIJKRICHTER

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze open.
3. Ontlaad de hoogspanningscondensator.
4. Isoleer de gelijkrichter van het circuit. Lees met de hoogste ohmschaal van de meter de weerstand over de aansluitingen en observeer, keer de draden naar de gelijkrichteraansluitingen om en observeer de meterstand. Als in beide richtingen een kortsluiting wordt aangegeven, of als in beide richtingen een oneindige weerstand wordt afgelezen, is de gelijkrichter waarschijnlijk defect en moet deze worden vervangen.
5. Sluit alle draden weer aan die tijdens het testen van de componenten zijn verwijderd.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.

OPMERKING: Zorg ervoor dat u een ohmmeter gebruikt die een voorwaartse voorspanning van meer dan 6,3 volt levert.

Procedure D: TEST HOOGSPANNINGSCONDENSATOR

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze open.
3. Ontlaad de hoogspanningscondensator.
4. Als de condensator open is, is er geen hoogspanning beschikbaar voor het magnetron. Koppel de ingangsleidingen los en controleer op kortsluiting of open circuit tussen de aansluitingen met behulp van een ohmmeter. Als de hoogspanningscondensator normaal is bij controle met een hoge ohmschaal, geeft de meter korte tijd continuïteit aan en moet deze een open circuit aangeven zodra de condensator is opgeladen. Als het bovenstaande niet het geval is, controleer dan de condensator met een ohmmeter om te zien of deze is kortgesloten tussen een van de aansluitingen en de behuizing. Als deze is kortgesloten, vervang dan de condensator.
5. Sluit alle draden weer aan die tijdens het testen van de componenten zijn verwijderd.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.

Procedure E: TEST THERMISCHE ONDERBREKER

THERMISCHE ONDERBREKER 125°C (OVEN)

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze open.
3. Ontlaad de hoogspanningscondensator.
4. Een continuïteitscontrole over de aansluitingen van de thermische onderbreker moet een gesloten circuit aangeven, tenzij de temperatuur van de thermische onderbreker ongeveer 257°F (125°C) bereikt. Een open thermische onderbreker duidt op oververhitting van de oven, vervang de thermische onderbreker en controleer de binnenkant van de ovenruimte en op een onjuiste instelling van de kooktijd of de werking van de regeleenheid. Controleer op een beperkte luchtstroom door de ventilatiegaten van de ovenruimte, met name de koelventilator en de luchtgeleider.
5. Sluit alle draden weer aan die tijdens het testen van de componenten zijn verwijderd.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.

THERMISCHE ONDERBREKER 145°C (MAGNETRON)

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze open.
3. Ontlaad de hoogspanningscondensator.
4. Een continuïteitscontrole over de aansluitingen van de thermische onderbreker moet een gesloten circuit aangeven. Als de temperatuur van het magnetron ongeveer 293°F (145°C) bereikt, opent de thermische onderbreker. Een open thermische onderbreker duidt op oververhitting van het magnetron. Controleer op beperkte luchtstroom naar het magnetron, met name de luchtgeleider van de koelventilator.
5. Sluit alle draden weer aan die tijdens het testen van de componenten zijn verwijderd.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.

ALS DE THERMISCHE ONDERBREKER EEN OPEN CIRCUIT AANGEEFT BIJ KAMERTEMPERATUUR, VERVANG DAN DE THERMISCHE ONDERBREKER.

Procedure F: TEST SECUNDAIRE VERGRENDELSCHAKELAAR

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze open.
3. Ontlaad de hoogspanningscondensator.
4. Isoleer de schakelaar en sluit de ohmmeter aan op de gemeenschappelijke (COM.) en normaal open (NO) aansluiting van de schakelaar. De meter moet een open circuit aangeven met de deur open en een gesloten circuit met de deur gesloten. Als een onjuiste werking wordt aangegeven, vervang dan de secundaire vergrendelschakelaar.
5. Sluit alle draden weer aan die tijdens het testen van de componenten zijn verwijderd.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.

Procedure F: PRIMAIR INTERLOCK SYSTEEM TEST

DEURSENSOR

• Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
• Open de deur en blokkeer deze in de open stand.
• Ontlaad de hoogspanningscondensator.
• Isoleer de schakelaar en sluit de ohmmeter aan op de gemeenschappelijke (COM.) en normaal open (NO) aansluiting van de schakelaar. De meter moet een open circuit aangeven met de deur open en een gesloten circuit met de deur gesloten. Als een onjuiste werking wordt aangegeven, vervang dan de deursensor.
• Sluit alle snoeren die tijdens het testen van de componenten zijn verwijderd weer aan.
• Installeer de buitenbehuizing (kast) opnieuw.
• Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
• Laat de oven draaien en controleer alle functies.

OPMERKING: Als de contacten van de deursensor in de open stand falen en de deur gesloten is, worden de koelventilator, de antenne en het ovenlampje geactiveerd door RY1.

PRIMAIR INTERLOCK RELAIS (RY1)

1. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
2. Open de deur en blokkeer deze in de open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel twee (2) draadsnoeren los van de mannelijke lusaansluitingen van het primaire interlockrelais. Controleer de status van de relaiscontacten met behulp van een ohmmeter. De relaiscontacten moeten open zijn. Als de relaiscontacten gesloten zijn, vervang dan de printplaat volledig of het relais zelf.
5. Sluit alle snoeren die tijdens het testen van de componenten zijn verwijderd weer aan.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.

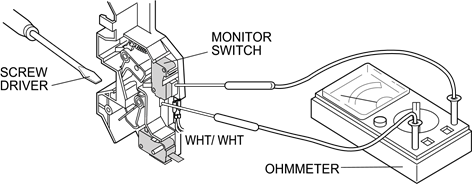

Procedure G: MONITOR SWITCH TEST

1. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
2. Open de deur en blokkeer deze in de open stand.
3. Ontlaad de hoogspanningscondensator.
4. Voordat u deze test uitvoert, moet u ervoor zorgen dat de secundaire interlockschakelaar en het primaire interlockrelais correct werken, volgens de bovenstaande schakelaartestprocedure. Koppel de draad los van de (COM)-aansluiting van de monitorschakelaar. Controleer de werking van de monitorschakelaar met behulp van de ohmmeter als volgt. Wanneer de deur open is, moet de meter een gesloten circuit aangeven. Wanneer de actuator van de monitorschakelaar door een schroevendraaier door het onderste vergrendelingsgat op de voorplaat van de ovenholte wordt geduwd terwijl de deur open is (in deze toestand wordt de plunjer van de monitorschakelaar ingedrukt), moet de meter een open circuit aangeven. Als een onjuiste werking wordt aangegeven, kan de schakelaar defect zijn. Na het testen van de monitorschakelaar sluit u de draad weer aan op de (COM)-aansluiting van de monitorschakelaar en controleert u de continuïteit van het monitorcircuit.
5. Sluit alle snoeren die tijdens het testen van de componenten zijn verwijderd weer aan.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.


Procedure H: DOORGEBRANDE MINITOR ZEKERING TEST

1. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
2. Open de deur en blokkeer deze in de open stand.
3. Ontlaad de hoogspanningscondensator.
4. Als de monitorzekering doorbrandt wanneer de deur wordt geopend, controleer dan het primaire interlockrelais, de secundaire interlockschakelaar en de monitorschakelaar volgens de "TESTPROCEDURE" voor die schakelaars voordat u de doorgebrande monitorzekering vervangt.

   TEST VOORDAT U EEN DOORGEBRANDE MONITOR ZEKERING VERVANGT HET PRIMAIRE INTERLOCKRELAIS, DE SECUNDAIRE INTERLOCKSCHAKELAAR, DE DEURSENSOR EN DE MONITOR SCHAKELAAR OP EEN JUISTE WERKING.
   Als de monitorzekering doorbrandt door een onjuiste werking van de schakelaar, moeten de monitorzekering en de monitorschakelaar worden vervangen door "monitor fuse and monitor switch assembly" onderdeelnummer FFS-BA033WRKZ, zelfs als de monitorschakelaar normaal werkt. De monitorzekering en monitorschakelaar samenstelling bestaat uit een 20 ampère zekering en schakelaar.

5. Sluit alle snoeren die tijdens het testen van de componenten zijn verwijderd weer aan.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.

Procedure I: RUISFILTER TEST

1. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
2. Open de deur en blokkeer deze in de open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de snoeren los van de aansluiting van het ruisfilter. Controleer met behulp van een ohmmeter tussen de aansluitingen zoals beschreven in de volgende tabel. Als onjuiste metingen worden verkregen, vervang dan het ruisfilter.
5. Sluit alle snoeren die tijdens het testen van de componenten zijn verwijderd weer aan.
6. Installeer de buitenbehuizing (kast) opnieuw.
7. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
8. Laat de oven draaien en controleer alle functies.

MEETPUNT	AANDUIDING VAN OHMMETER
Tussen N en L	Open circuit.
Tussen aansluiting N en WIT	Kortsluiting.
Tussen aansluiting L en ROOD	Kortsluiting.

Procedure J: BEDIENINGSPANEEL SAMENSTELLING TEST

Om een elektrische schok te voorkomen, raak de elektrische onderdelen en de printplaat niet aan. Omdat de besturingseenheid een "TRANSLESS CIRCUIT" is en veel elektrische onderdelen op A.C. lijnspanning worden gebruikt.

Het bedieningspaneel bestaat uit circuits met halfgeleiders zoals LSI's, IC's, enz. Daarom kan, in tegenstelling tot conventionele magnetrons, een goed onderhoud niet worden uitgevoerd met alleen een voltmeter en ohmmeter. In deze servicehandleiding wordt het oplossen van problemen door vervanging van de unit beschreven op basis van de aangegeven symptomen.

1. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
2. Open de deur en blokkeer deze in de open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de snoeren los van de primaire zijde van de transformator.
5. Zorg ervoor dat deze snoeren geïsoleerd blijven van andere componenten en het ovenchassis door isolatietape te gebruiken.
6. Na die procedure sluit u het netsnoer weer aan.

Besturingseenheid

De volgende symptomen duiden op een defecte besturingseenheid.

1. In verband met LED's
   1. Bij een bepaalde LED lichten alle of sommige LED's niet op.
   2. Bij een bepaalde LED is de helderheid laag.
   3. Slechts één LED licht niet op.
   4. Alle of sommige LED's blijven oplichten.
   5. Een bepaalde groep LED's licht niet op.
   6. De LED's flikkeren.
2. Andere mogelijke problemen veroorzaakt door een defecte besturingseenheid.
   1. Zoemer klinkt niet of blijft klinken.
   2. Koken is niet mogelijk.
   3. Kooktijd kan niet worden ingesteld.

Wanneer het testen is voltooid,

1. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
2. Open de deur en blokkeer deze in de open stand.
3. Ontlaad de hoogspanningscondensator.
4. Sluit alle snoeren die tijdens het testen van de componenten zijn verwijderd weer aan.
5. Installeer de buitenbehuizing (kast) opnieuw.
6. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
7. Laat de oven draaien en controleer alle functies.

Procedure L: RELAIS TEST

1. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
2. Open de deur en blokkeer deze in de open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de snoeren los van de primaire zijde van de transformator.
5. Zorg ervoor dat deze snoeren geïsoleerd blijven van andere componenten en het ovenchassis door isolatietape te gebruiken.
6. Na die procedure sluit u het netsnoer weer aan.
7. Verwijder de buitenbehuizing en controleer de spanning tussen pin nr. 5 van de 3-pins connector (A) en de gemeenschappelijke aansluiting van het relais RY1 op de besturingseenheid met een A.C. voltmeter.
   De meter moet 120 volt aangeven, zo niet, controleer dan het ovencircuit.

RY1 en RY2 Relais Test

Deze relais worden bediend door D.C. spanning

Controleer de spanning op de relaisspoel met een D.C. voltmeter tijdens het koken in de magnetron.

DC. spanning aangegeven: Defect relais.

DC. spanning niet aangegeven: Controleer de diode die is aangesloten op de relaisspoel. Als de diode goed is, is de besturingseenheid defect.

RELAIS SYMBOOL	WERKSPANNING	AANGESLOTEN COMPONENTEN
RY1	Ca. 19.2V D.C.	Ovenlamp / Antennemotor / Koelventilatormotor
RY2	Ca. 19.9V D.C.	Transformator

OPMERKING: De spanning onder de omstandigheden wanneer alle LED's oplichten.

8. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
9. Open de deur en blokkeer deze in de open stand.
10. Ontlaad de hoogspanningscondensator.
11. Sluit alle snoeren die tijdens het testen van de componenten zijn verwijderd weer aan.
12. Installeer de buitenbehuizing (kast) opnieuw.
13. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
14. Laat de oven draaien en controleer alle functies.

Procedure M: FOLIEPATROON OP DE PRINTPLAAT-TEST

Om de elektronische circuits te beschermen, is dit model voorzien van een fijn foliepatroon dat is toegevoegd aan de primaire zijde op de PWB. Dit foliepatroon fungeert als een zekering.

1. Controle en reparatie van het foliepatroon.
   1. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
   2. Open de deur en blokkeer deze in open stand.
   3. Ontlaad de hoogspanningscondensator.
   4. Volg de onderstaande handleiding voor probleemoplossing voor reparatie.

STAPPEN	VOORKOMEN	OORZAAK OF CORRECTIE
1	Alleen het patroon bij "a" is gebroken.	*Plaats jumperdraad J1 en soldeer.
2	Patroon bij "a" en "b" zijn gebroken.	*Vervang de besturingseenheid.

5. Voer een visuele inspectie van de varistor uit. Controleer op brandschade.
6. Sluit alle draden opnieuw aan die tijdens het testen van componenten zijn verwijderd.
7. Installeer de buitenbehuizing (kast) opnieuw.
8. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
9. Laat de oven draaien en controleer alle functies.


2. Volg de onderstaande handleiding voor probleemoplossing als het indicatielampje niet oplicht nadat de bovenstaande controles en reparaties zijn voltooid.
   1. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
   2. Open de deur en blokkeer deze in open stand.
   3. Ontlaad de hoogspanningscondensator.
   4. Koppel de draden los van de primaire zijde van de transformator.
   5. Zorg ervoor dat deze draden geïsoleerd blijven van andere componenten en het ovenchassis door isolatietape te gebruiken.
   6. Sluit na die procedure het netsnoer weer aan.
   7. Volg de onderstaande handleiding voor probleemoplossing voor reparatie.

STAPPEN	VOORKOMEN	OORZAAK OF CORRECTIE
1	De nominale wisselspanning is niet aanwezig tussen pin nr. 5 van de 3-pins connector (A) en de gemeenschappelijke aansluiting van het relais RY1.	Controleer de voedingsspanning en het netsnoer van de oven.

8. Koppel het netsnoer los en verwijder vervolgens de buitenbehuizing.
9. Open de deur en blokkeer deze in open stand.
10. Ontlaad de hoogspanningscondensator.
11. Sluit alle draden opnieuw aan die tijdens het testen van componenten zijn verwijderd.
12. Installeer de buitenbehuizing (kast) opnieuw.
13. Sluit het netsnoer weer aan nadat de buitenbehuizing is geïnstalleerd.
14. Laat de oven draaien en controleer alle functies.

TOUCH CONTROL PANEL ASSEMBLY

OVERZICHT VAN TOUCH CONTROL PANEL

Besturingseenheid

De besturingseenheid bestaat uit LSI, een voedingscircuit, een synchronisatiesignaalcircuit, een resetcircuit, een zoemercircuit, een encodercircuit en een indicatielampcircuit.

1. LSI
   Deze LSI stuurt het encodersignaal, het relaisstuursignaal voor de ovenfunctie, het zoemeralarm en het LED-signaal aan.
2. Voedingscircuit
   Dit circuit genereert de benodigde spanning in de besturingseenheid.
   Symbool Spanning Toepassing
   VC +5V (*) LSI(I-1)|VR +20V (*) RELAY(RY1, RY2)
   (*) De spanning onder de omstandigheid dat alle LED's oplichten. De spanning VR varieert afhankelijk van het aantal LED's dat oplicht
3. Synchronisatiesignaalcircuit
   Het voedingssynchronisatiesignaal is beschikbaar om een basisstandaardtijd in het klokcircuit samen te stellen. Het gaat gepaard met een zeer kleine fout, omdat het werkt op commerciële frequentie.

ONDERHOUD AAN DE TOUCH CONTROL PANEL

Voorzorgsmaatregelen bij het hanteren van elektronische componenten

Deze unit gebruikt CMOS LSI in het integrale deel van de circuits. Bij het hanteren van deze onderdelen moeten de volgende voorzorgsmaatregelen strikt worden gevolgd. CMOS LSI heeft een extreem hoge impedantie aan de ingangs- en uitgangsaansluitingen. Om deze reden wordt het gemakkelijk beïnvloed door de omringende hoogspanningsbron, statische elektriciteitslading in kleding, enz., en soms wordt het niet volledig beschermd door het ingebouwde beveiligingscircuit.

Om CMOS LSI te beschermen.

1. Wikkel ze bij het opslaan en transporteren grondig in aluminiumfolie. Wikkel ook PW-kaarten die ze bevatten in aluminiumfolie.
2. Aard de technicus bij het solderen zoals in de afbeelding te zien is en gebruik een geaard soldeerbout en werktafel.


Onderhoud van de Touch Control Panel

We beschrijven de procedures om onderhoud te kunnen verrichten aan de touch control panel van de magnetron en de voorzorgsmaatregelen die u moet nemen bij het uitvoeren ervan. Om het onderhoud uit te voeren, is er stroom naar de touch control panel beschikbaar via de voedingslijn van de oven zelf of via een externe stroombron.

1. Onderhoud van de touch control panel met voeding van de oven:

   DE HOOGSPANNINGSTRANSFORMATOR VAN DE MAGNETRON STAAT NOG ONDER SPANNING TIJDENS HET ONDERHOUD EN VORMT EEN GEVAAR. Daarom, voordat u de prestaties van de touch control panel controleert,
   1. Koppel het netsnoer los en verwijder vervolgens de buitenmantel.
   2. Open de deur en blokkeer deze open.
   3. Ontlaad de hoogspanningscondensator.
   4. Koppel de draden los van de primaire zijde van de transformator.
   5. Zorg ervoor dat deze draden geïsoleerd blijven van andere componenten en het ovenchassis door isolatietape te gebruiken.
   6. Sluit na deze procedure het netsnoer weer aan.
      Na het controleren van de prestaties van de touch control panel,
      1. Koppel het netsnoer los.
      2. Open de deur en blokkeer deze open.
      3. Sluit de draden opnieuw aan op de primaire zijde van de transformator.
      4. Installeer de buitenmantel (kast) opnieuw.
      5. Sluit het netsnoer weer aan nadat de buitenmantel is geïnstalleerd.
      6. Laat de oven draaien en controleer alle functies.
         1. Op sommige modellen is het netsnoer tussen de touch control panel en de oven zelf zo kort dat de twee niet kunnen worden gescheiden. Controleer en repareer voor die modellen alle bedieningselementen (inclusief de sensorgerelateerde) van de touch control panel terwijl deze aangesloten blijft op de oven.
         2. Op sommige modellen is het netsnoer tussen de touch control panel en de oven zelf lang genoeg om ze van elkaar te scheiden. Voor die modellen is het daarom mogelijk om de bedieningselementen van de touch control panel te controleren en te repareren terwijl deze gescheiden is van de oven zelf; in dit geval moet u beide uiteinden van de deurschakelaar (op PWB) van de touch control panel kortsluiten met een jumper, wat een operationele staat oplevert die gelijkwaardig is aan het sluiten van de ovendeur. Wat betreft de sensorgerelateerde bedieningselementen van de touch control panel, het is mogelijk om ze te controleren als de dummy-weerstand(en) met een weerstand gelijk aan die van de bedieningselementen worden gebruikt.

2. Onderhoud van de touch control panel met voeding van een externe stroombron: Koppel de touch control panel volledig los van de oven zelf en kort beide uiteinden van de deurschakelaar (op PWB) van de touch control panel, wat een operationele staat oplevert die gelijkwaardig is aan het sluiten van de ovendeur.
   Sluit een externe stroombron aan op de stroomingang van de touch control panel, dan is het mogelijk om de bedieningselementen van de touch control panel te controleren en te repareren; het is ook mogelijk om de sensorgerelateerde bedieningselementen van de touch control panel te controleren met behulp van de dummy-weerstand(en).

Onderhoudsgereedschap

Gereedschap dat nodig is om de touch control panel assembly te onderhouden.

1. Soldeerbout: 60W (Het wordt aanbevolen om een soldeerbout met een aardingsaansluiting te gebruiken.)
2. Oscilloscoop: Enkelvoudige straal, frequentiebereik: DC - 10MHz type of een meer geavanceerd model.
3. Overige: Handgereedschap

Overige voorzorgsmaatregelen

1. Voordat u de stroombron van de besturingseenheid inschakelt, verwijdert u de aluminiumfolie die is aangebracht om statische elektriciteit te voorkomen.
2. Sluit de connector van de sleuteleenheid aan op de besturingseenheid en zorg ervoor dat de draden niet gedraaid zijn.
3. Nadat de aluminiumfolie is verwijderd, moet u ervoor zorgen dat er geen abnormale spanning als gevolg van statische elektriciteit enz. wordt aangelegd op de in- of uitgangsaansluitingen.
4. Bevestig connectoren, elektrolytische condensatoren, enz. aan PWB, en zorg ervoor dat alle verbindingen stevig vast zitten.
5. Zorg ervoor dat u gespecificeerde componenten gebruikt waar hoge precisie vereist is.

VOORZORGSMAATREGELEN VOOR HET GEBRUIKEN VAN LOODVRIJE SOLDEER

Gebruik van loodvrije soldeer

De "Main PWB" van dit model maakt gebruik van loodvrije soldeer. Dit wordt aangegeven door het "LF"-symbool dat op de PWB en in de servicehandleiding is afgedrukt. De suffixletter geeft het legeringstype van de soldeer aan.

Voorbeeld:

Geeft loodvrije soldeer van tin, zilver en koper aan

Gebruik van loodvrije draadsoldeer

Bij het repareren van een PWB met het "LF"-symbool mag alleen loodvrije soldeer worden gebruikt. (Het gebruik van normale tin/lood legeringssoldeer kan leiden tot koude soldeerverbindingen en schade aan gedrukte patronen.)
Aangezien het smeltpunt van loodvrije soldeer ongeveer 40°C hoger is dan tin/lood legeringssoldeer, wordt het aanbevolen om een speciale bit te gebruiken en de temperatuur van de bout dienovereenkomstig aan te passen.

Solderen

Aangezien het smeltpunt van loodvrije soldeer (Sn-Ag-Cu) hoger is en een slechtere bevochtigbaarheid (vloei) heeft, moet u uiterst voorzichtig zijn om de bit niet gedurende langere tijd in contact te laten met de PWB om schade aan het land van de PWB te voorkomen. Verwijder de bit zodra een goede vloei is bereikt. Het hoge tin gehalte in loodvrije soldeer veroorzaakt vroegtijdige corrosie van de bit. Om slijtage aan de bit te verminderen, verlaagt u de temperatuur of schakelt u de bout uit wanneer deze niet nodig is.

Het achterlaten van verschillende soorten soldeer op de bit zal contaminatie van de verschillende legeringen veroorzaken, wat hun eigenschappen zal veranderen, waardoor goed solderen moeilijker wordt. Het zal nodig zijn om bits vaker schoon te maken en te vervangen bij het gebruik van loodvrije soldeer. Om bit slijtage te verminderen, moet er op worden gelet om de bit na elk gebruik grondig schoon te maken.

PROCEDURE VOOR HET VERVANGEN EN AANPASSEN VAN COMPONENTEN

WAARSCHUWING

WAARSCHUWING VOOR HOOGSPANNING:
Magnetrons bevatten circuits die zeer hoge spanning en stroom kunnen produceren, contact met de volgende onderdelen kan leiden tot een ernstige, mogelijk fatale, elektrische schok.

(Voorbeeld)
Hoogspanningscondensator, transformator, magnetron, hoogspanningsgelijkrichter, hoogspanningskabelboom enz..

Vermijd mogelijke blootstelling aan microgolfenergie. Volg de onderstaande instructies voordat u de oven gebruikt.

1. Koppel het netsnoer los.
2. Controleer visueel de deur en de voorplaat van de holte op beschadigingen (deuken, scheuren, tekenen van vlambogen, enz.).

Voer alle noodzakelijke herstelwerkzaamheden uit voordat u de oven gebruikt.
Gebruik de oven niet als een van de volgende situaties zich voordoet;

1. De deur sluit niet stevig.
2. Het deurscharnier, de steun of de vergrendelingshaak is beschadigd.
3. De deurpakking of afdichting is beschadigd.
4. De deur is gebogen of kromgetrokken.
5. Er zijn defecte onderdelen in het deurvergrendelingssysteem.
6. Er zijn defecte onderdelen in de microgolfgeneratie- en transmissie-eenheid.
7. Er is zichtbare schade aan de oven.

Gebruik de oven niet:

1. Zonder de RF-pakking (magnetron).
2. Als de golfgeleider of de ovenruimte niet intact is.
3. Als de deur niet gesloten is.
4. Als de buitenbehuizing (kast) niet is gemonteerd.

WAARSCHUWING VOOR BEDRADING
Neem de volgende voorzorgsmaatregelen om een elektrische schok te voorkomen.

1. Voordat u gaat bedraden,
   1. Koppel het netsnoer los.
   2. Open de deur en blokkeer deze in open stand.
   3. Ontlaad de hoogspanningscondensator en wacht 60 seconden.
2. Laat de draden de volgende onderdelen niet raken;
   1. Hoogspanningsonderdelen: Magnetron, hoogspanningstransformator, hoogspanningscondensator en hoogspanningsgelijkrichter.
   2. Hete onderdelen:
      Ovenlamp, magnetron, transformator en ovenruimte.
   3. Scherpe rand: Onderplaat, ovenruimte, golfgeleiderflens, chassissteun en andere metalen platen.
   4. Beweegbare onderdelen (om een storing te voorkomen) Ventilatorblad, ventilatormotor, schakelaar, schakelhendel en antennemotor

3. Zorg ervoor dat de draden niet bekneld raken in de buitenbehuizing.
4. Steek de positive lock connector in totdat de pin vergrendeld is en zorg ervoor dat de draden niet loskomen, zelfs niet als er aan wordt getrokken.
5. Om een foutieve werking te voorkomen, sluit u de draden correct aan, met behulp van het schematische diagram.

Raadpleeg "OVENONDERDELEN, KASTONDERDELEN, BEDIENINGSPANEELONDERDELEN, DEURONDERDELEN" bij het uitvoeren van een van de volgende verwijderingsprocedures:

VERWIJDERING VAN DE BUITENBEHUIZING

Ga als volgt te werk om de buitenbehuizing te verwijderen.

1. Koppel het netsnoer los.
2. Open de ovendeur en blokkeer deze in open stand.
3. Verwijder de vijf (5) schroeven aan de achterkant en langs de zijkant van de behuizing.
4. Schuif de hele behuizing ongeveer 3 cm naar achteren om deze los te maken van de bevestigingsklemmen op de voorplaat van de ruimte.

5. Til de hele buitenbehuizing van het apparaat.
6. Ontlaad de H.V.-condensator voordat u verder gaat met de werkzaamheden.
7. Gebruik de oven niet met de buitenbehuizing verwijderd.

   KOPPEL DE OVEN LOS VAN DE STROOMVOORZIENING VOORDAT U DE BUITENBEHUIZING VERWIJDERT.
   ONTLAAD DE HOOGSPANNINGSCONDENSATOR VOORDAT U OVENCOMPONENTEN OF BEDRADING AANRAAKT.

VERWIJDERING VAN DE TRANSFORMATOR

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de ovendeur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de gloeidraadkabels van de transformator los van de hoogspanningscondensator en de magnetron.
5. Koppel de H.V.-draad los van de transformator.
6. Koppel de hoofdkabelboom los van de transformator.
7. Verwijder de twee (2) schroeven en twee (2) VCP-doppen waarmee de transformator aan de basisplaat is bevestigd.
8. Verwijder de transformator.
9. Nu is de transformator vrij.

VERWIJDERING VAN DE HOOGSPANNINGSGELIJKRICHTER EN DE HOOGSPANNINGSCONDENSATOR

Ga als volgt te werk om de componenten te verwijderen.

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de ovendeur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de H.V.-draad van de hoogspanningsgelijkrichter los van de magnetron en de transformator.
5. Koppel de gloeidraad van de transformator los van de hoogspanningscondensator.
6. Verwijder één (1) schroef waarmee de aardeklem van de hoogspanningsgelijkrichter is bevestigd.
7. Koppel alle draden en klemmen van de hoogspanningsgelijkrichter los van de hoogspanningscondensator.
8. Nu zou de hoogspanningsgelijkrichter vrij moeten zijn.
9. Verwijder één (1) schroef waarmee de condensatorhouder aan de achterplaat van de ovenruimte is bevestigd.
10. Verwijder één (1) schroef waarmee het ventilatiekanaal aan de achterplaat van de ovenruimte is bevestigd.
11. Maak de condensatorhouder los van het ventilatiekanaal.
12. Verwijder de condensator uit de condensatorhouder.
13. Nu zou de condensator vrij moeten zijn.

    WANNEER U DE HOOGSPANNINGSGELIJKRICHTER EN DE HOOGSPANNINGSCONDENSATOR VERVANGT, MOET DE MASSAZIJDE VAN DE HOOGSPANNINGSGELIJKRICHTER STEVIG WORDEN VASTGEZET MET EEN AARDESCHROEF.

VERWIJDERING VAN DE MAGNETRON

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de ovendeur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de hoogspanningsdraad van de hoogspanningsgelijkrichter en de gloeidraad van de transformator los van de magnetron.
5. Verwijder de ene (1) schroef waarmee de luchtgeleider aan de magnetron is bevestigd en verwijder de luchtgeleider.
6. Verwijder de ene (1) schroef waarmee de inbrengplaat A aan de magnetron is bevestigd en verwijder de inbrengplaat A.
7. Verwijder de ene (1) schroef waarmee de chassissteun aan de magnetron is bevestigd.
8. Maak de lipjes van het luchtinlaatkanaal los van de chassissteun en de ovenruimte.
9. Verplaats het luchtinlaatkanaal naar links.
10. Verwijder voorzichtig de vier (4) schroeven waarmee de magnetron aan de golfgeleider is bevestigd. Houd bij het verwijderen van de schroeven de magnetron vast om te voorkomen dat deze valt.
11. Verwijder de magnetron voorzichtig uit de golfgeleider, zodat de magnetronantenne niet wordt geraakt door metalen voorwerpen in de buurt van de antenne.

    WANNEER U DE MAGNETRON VERVANGT, ZORG ER DAN VOOR DAT DE R.F.-PAKKING OP ZIJN PLAATS ZIT EN DAT DE MONTAGE SCHROEVEN VAN DE MAGNETRON GOED ZIJN VASTGEDRAAID.

VERWIJDERING VAN HET BEDIENINGSPANEEL

HET BEDIENINGSPANEEL

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de hoofdkabelboom los van de bedieningseenheid.
5. Verwijder de ene (1) schroef waarmee het bedieningspaneel aan de voorplaat van de ovenruimte is bevestigd.
6. Til het bedieningspaneel omhoog.
7. Nu is het bedieningspaneel vrij.

DE BEDIENINGSEENHEID

8. Verwijder de vijf (5) schroeven waarmee de bedieningseenheid aan het frame van het bedieningspaneel is bevestigd.
9. Verwijder de bedieningseenheid uit het frame van het bedieningspaneel.
10. Nu is de bedieningseenheid vrij.

DE TIMERKNOP

11. Nadat u de bedieningseenheid hebt verwijderd, verwijdert u de ring waarmee de timerknop aan het bedieningspaneel is bevestigd.
12. Maak het lipje van de timerknop los uit het gat van het bedieningspaneel.
13. Nu is de timerknop vrij.

OPMERKING:

1. Voordat u een nieuw timerblad aanbrengt, veegt u de resterende lijm op de oppervlakken van het frame van het bedieningspaneel volledig weg met een zachte doek die in alcohol is gedrenkt.
2. Wanneer u het timerblad op het frame van het bedieningspaneel aanbrengt, past u de bovenrand en de rechterrand van het timerblad aan de juiste positie van het frame van het bedieningspaneel aan.
3. Plak het timerblad stevig vast op het frame van het bedieningspaneel door met een zachte doek te wrijven om krassen te voorkomen.

VERWIJDERING VAN DE OVENLAMP EN DE LAMPFITTING

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Til de lampfitting van de oven omhoog uit het luchtinlaatkanaal.
5. Trek de draden uit de lampfitting van de oven door het aansluitgat van de lampfitting van de oven met de kleine platte schroevendraaier in te drukken.
6. Nu is de lampfitting van de oven vrij.

   Figuur C-1. Lampfitting van de oven

POSITIVE LOCK CONNECTOR (TYPE ZONDER BEHUIZING) VERWIJDEREN

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Duw de hendel van de positive lock^® connector in.
5. Trek de positive lock^® connector naar beneden.

   WANNEER U DE POSITIVE LOCK^® CONNECTOREN OP DE AANSLUITINGEN AANSLUIT, INSTALLEERT U DE POSITIVE LOCK^® ZODAT DE HENDEL NAAR U TOE WIJST.

   Figuur C-1. Positive Lock^® Connector

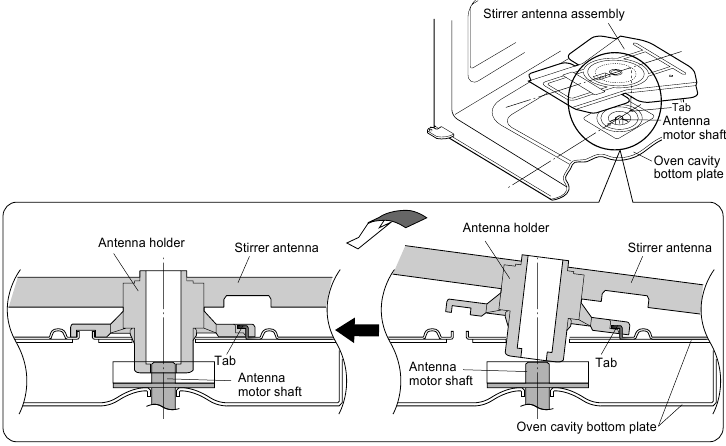

VERWIJDERING VAN DE ANTENNEMOTOR

1. Koppel het netsnoer los.
2. Verwijder de ene (1) schroef waarmee de basisplaatdeksel aan de basisplaat is bevestigd en verwijder de basisplaatdeksel.
3. Koppel de draden los van de antennemotor en verwijder de ene (1) schroef waarmee de antennemotor is bevestigd.
4. Verwijder de antennemotoras van de antennemotor.
5. Nu is de antennemotor vrij.

VERWIJDERING VAN DE KOELVENTILATORMOTOR

VERWIJDERING

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Koppel de draden los van de ventilatormotor.
5. Verwijder de ene (1) schroef waarmee de condensatorhouder aan de achterplaat van de ovenruimte is bevestigd.
6. Verwijder de ene (1) schroef waarmee het ventilatiekanaal aan de achterplaat van de ovenruimte is bevestigd.
7. Maak de lipjes van de condensatorhouder los van het ventilatiekanaal.
8. Verwijder het ventilatiekanaal uit de oven.
9. Verwijder het ventilatorblad van de ventilatormotoras volgens de volgende procedure.

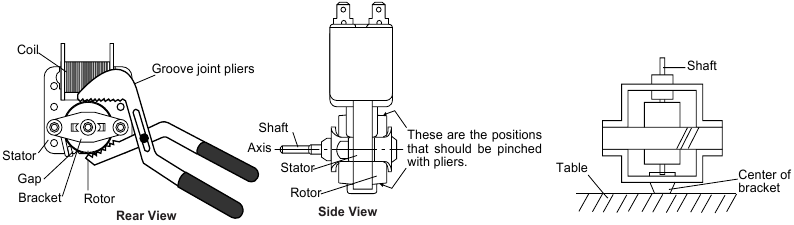

10. Houd de rand van de rotor van de ventilatormotor vast met behulp van een verstelbare waterpomptang.

    ZORG ERVOOR DAT ER GEEN STUKJES IN DE RUIMTE TUSSEN DE ROTOR EN DE STATOR VAN DE VENTILATORMOTOR TERECHTKOMEN. OMDAT DE ROTOR GEMAKKELIJK DOOR EEN TANG KAN WORDEN AFGESCHAAFD EN ER METALEN STUKJES KUNNEN ONTSTAAN.
    RAAK DE SPOEL VAN DE VENTILATORMOTOR NIET AAN MET DE TANG, OMDAT DE SPOEL KAN WORDEN DOORGESNEDEN OF BESCHADIGD.
    VERVORM DE BEUGEL NIET DOOR DEZE MET DE TANG AAN TE RAKEN.
11. Verwijder het ventilatorblad van de as van de ventilatormotor door het ventilatorblad met de hand te trekken en te draaien.
12. Nu is het ventilatorblad vrij.

    GEBRUIK HET VERWIJDERDE VENTILATORBLAD NIET OPNIEUW, OMDAT HET GAT (VOOR DE AS) GROTER KAN ZIJN DAN NORMAAL.
13. Verwijder de twee (2) schroeven waarmee de ventilatormotor aan het ventilatiekanaal is bevestigd.
14. Nu is de ventilatormotor vrij.

INSTALLATIE

1. Installeer de ventilatormotor met de twee (2) schroeven op het ventilatiekanaal.
2. Installeer het ventilatorblad op de as van de ventilatormotor volgens de volgende procedure.
3. Houd het midden van de beugel vast die de as van de ventilatormotor ondersteunt op de vlakke tafel.
4. Installeer het ventilatorblad op de as van de ventilatormotor door het ventilatorblad met een kleine, lichte kogelhamer of rubberen hamer te duwen.

   Sla niet hard op het ventilatorblad bij het installeren, omdat de beugel kan worden vervormd.
   ZORG ERVOOR DAT HET VENTILATORBLAD SOEPEL DRAAIT NA INSTALLATIE.
   ZORG ERVOOR DAT DE AS NIET SCHUIN STAAT.
5. Installeer het ventilatiekanaal met de ene (1) schroef op de achterplaat van de ovenruimte.
6. Steek de lipjes van de condensatorhouder in het ventilatiekanaal.
7. Installeer de condensatorhouder met de ene (1) schroef op de achterplaat van de ovenruimte.
8. Sluit de draden weer aan op de ventilatormotor.

VERVANGING VAN HET NETSNOER

VERWIJDEREN

Figuur C-3a. Vervanging van het netsnoer

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Verwijder de ene (1) schroef waarmee de groene draad aan de achterplaat van de ruimte is bevestigd.
5. Koppel de draadaders van het netsnoer los van het ruisfilter.
6. Maak het netsnoer los van de achterplaat van de ovenruimte.
7. Nu is het netsnoer vrij.

OPNIEUW INSTALLEREN

1. Steek de gegoten snoerstopper van het netsnoer in het vierkante gat van de achterplaat van de ovenruimte, zie figuur C3b.

   Figuur C-3b. Vervanging van het netsnoer
2. Installeer de aardedraad van het netsnoer op de achterplaat van de ruimte met één (1) schroef en draai de schroef vast.
3. Sluit de draadaders van het netsnoer aan op het ruisfilter, zie het schematisch diagram.

VERWIJDEREN VAN DE DEURDETECTIESCHAKELAAR/SECUNDAIRE VERGRENDELSCHAKELAAR EN MONITORSCHAKELAAR

VERWIJDEREN

Figuur C-4. Schakelaars

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
4. Verwijder de bedieningspaneelconstructie, zie het gedeelte over het VERWIJDEREN VAN DE BEDIENINGSPANEELCONSTRUCTIE.
5. Koppel de draden los van alle schakelaars.
6. Verwijder de twee (2) schroeven waarmee de vergrendelingshaak aan de ovenruimte is bevestigd.
7. Verwijder de vergrendelingshaak.
8. Duw de borglip iets naar buiten en verwijder de schakelaar.

OPNIEUW INSTALLEREN

1. Installeer elke schakelaar opnieuw op zijn plaats. De deurdetectieschakelaar en monitorschakelaar bevinden zich in de onderste positie en de secundaire vergrendelschakelaar bevindt zich in de bovenste positie.
2. Sluit de draadaders opnieuw aan op elke schakelaar. Raadpleeg het schematisch diagram.
3. Zet de vergrendelingshaak vast (met twee (2) bevestigingsschroeven) aan de ovenflens.
4. Zorg ervoor dat de monitorschakelaar goed werkt en controleer de continuïteit van het monitorcircuit. Raadpleeg hoofdstuk "Testprocedure" en afstellingsprocedure.

AFSTELLEN VAN DE DEURDETECTIESCHAKELAAR/SECUNDAIRE VERGRENDELSCHAKELAAR EN MONITORSCHAKELAAR

Afstelling

1. Koppel het netsnoer los en verwijder de buitenbehuizing.
2. Open de deur en blokkeer deze in open stand.
3. Ontlaad de hoogspanningscondensator.
   Als de deurdetectieschakelaar, secundaire vergrendelschakelaar en monitorschakelaar niet goed werken als gevolg van een verkeerde afstelling, moet de volgende afstelling worden uitgevoerd.
4. Draai de twee (2) schroeven los waarmee de vergrendelingshaak aan de voorste flens van de ovenruimte is bevestigd.
5. Met de deur gesloten, stelt u de vergrendelingshaak af door deze heen en weer en op en neer te bewegen. De speling van de deur naar binnen en buiten die wordt toegestaan ​​door de bovenste en onderste positie van de vergrendelingshaak, mag niet groter zijn dan 0,5 mm. De verticale positie van de vergrendelingshaak moet zo worden afgesteld dat de deurdetectieschakelaar en secundaire vergrendelschakelaar worden geactiveerd wanneer de deur gesloten is. De horizontale positie van de vergrendelingshaak moet zo worden afgesteld dat de plunjer van de monitorschakelaar wordt ingedrukt wanneer de deur gesloten is.
6. Zet de schroeven stevig vast met sluitringen.
7. Controleer de werking van alle schakelaars. Als elke schakelaar niet is geactiveerd wanneer de deur gesloten is, draai dan de schroef los en pas de positie van de vergrendelingshaak aan.

Controleer na het afstellen het volgende

Figuur C-5. Afstellingen vergrendelingsschakelaar

1. De speling van de deur naar binnen en naar buiten blijft minder dan 0,5 mm wanneer deze vergrendeld is. Controleer eerst de bovenste positie van de vergrendelingshaak door het bovenste deel van de deur naar het ovengedeelte te duwen en te trekken.
   Controleer vervolgens het onderste deel van de vergrendelingshaak door het onderste deel van de deur naar het ovengedeelte te duwen en te trekken. Beide resultaten (speling in de deur) moeten minder dan 0,5 mm zijn.

2. De deurdetectieschakelaar en secundaire vergrendelschakelaar onderbreken het circuit voordat de deur kan worden geopend.
3. Monitorschakelaarcontacten sluiten wanneer de deur wordt geopend.
4. Plaats de buitenbehuizing terug en controleer op microgolflekkage rond de deur met een goedgekeurde microgolfmeetinstrument. (Raadpleeg de microgolfmeetprocedure.)

VERWIJDEREN VAN DEURONDERDELEN

VERWIJDEREN

SPOELAFDEKKING

1. Koppel het netsnoer los.
2. Open de deur iets.
3. Steek een plamuurmes (dikte van ongeveer 0,5 mm) in de opening tussen de spoelafdekking en het deurkozijn, zoals weergegeven in figuur C-6, om de ingrijpende delen los te maken.
4. Wrik de spoelafdekking los door een plamuurmes te plaatsen zoals weergegeven in Figuur C-6

   Figuur C-6. Deur demonteren
5. Maak de spoelafdekking los van het deurpaneel.
6. Nu is de spoelafdekking vrij.
   OPMERKING: Buig of vervorm de spleetspoel (lipjes op de deurpaneelconstructie) niet bij het uitvoeren van reparaties aan de deur om microgolflekkage te voorkomen.
7. Maak de twee (2) pinnen van het deurpaneel los van de twee (2) gaten van de bovenste en onderste ovenscharnieren door omhoog te tillen.
8. Verwijder het ene (1) kussen (ferriet) uit de onderste opening tussen het deurpaneel en het deurkozijn.
9. Nu is de subconstructie van de deur vrij van de ovenruimte.

VERWIJDEREN DEURPANEEL

10. Verwijder de vier (4) schroeven waarmee het deurpaneel aan het deurkozijn is bevestigd.
11. Maak het deurpaneel los van de zeven (7) lipjes van het deurkozijn door het deurpaneel naar beneden te schuiven.
12. Nu is het deurpaneel vrij.

VERWIJDEREN DEURGREEP

13. Maak de vergrendelveer los van het lipje van de vergrendelhoekconstructie.
14. Verwijder de twee (2) schroeven waarmee de deurgreep en de vergrendelhoekconstructie door het deurkozijn zijn bevestigd.
15. Nu is de deurgreep vrij.

VERWIJDEREN VERGRENDELINGSKOPPEN

16. Verwijder de ene (1) schroef waarmee de vergrendelhoekconstructie aan het deurkozijn is bevestigd.
17. Verwijder de vergrendelhoekconstructie samen met de vergrendelingshendel, vergrendelveer en de bovenste en onderste vergrendelingskoppen van het deurkozijn.
18. Maak de vergrendelingshendel los, samen met de vergrendelveer en de vergrendelingskoppen van de vergrendelhoekconstructie.
19. Maak de twee (2) vergrendelingskoppen los van de vergrendelingshendel.
20. Nu zijn de bovenste en onderste vergrendelingskoppen vrij.

VERWIJDEREN VOORDEURGLAS OF AFDICHTPLAAT

(Na het VERWIJDEREN VAN HET DEURPANEEL)

1. Verwijder de vier (4) schroeven waarmee de glasstopper U aan het deurkozijn is bevestigd en verwijder de glasstopper U.
2. Verwijder de twee (2) schroeven waarmee de glasstopper R aan het deurkozijn is bevestigd en verwijder de glasstopper R.
3. Schuif eerst het voordeurglas en de afdichtplaat naar links en schuif ze vervolgens omhoog om ze los te maken van de lipjes die ze vasthouden.
4. Nu is het voordeurglas of de afdichtplaat vrij.

VERWIJDEREN DEURBEHUIZING

(Na het VERWIJDEREN VAN HET DEURPANEEL)

1. Maak alle lipjes van de deurbehuizing recht die de deurbehuizing aan het deurkozijn vasthouden.
2. Maak de deurbehuizing los van het deurkozijn.
3. Nu is de deurbehuizing vrij

OPMERKING: Op dit moment is de deurbadge bevestigd op de deurbehuizing.

OPNIEUW INSTALLEREN VAN DE DEUR

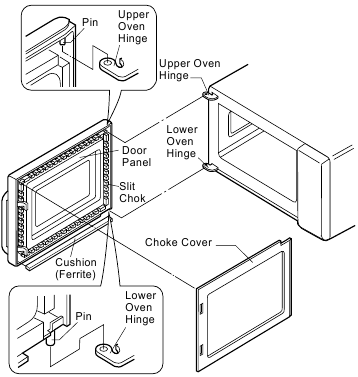

Figuur C-7. Deur vervangen

1. Installeer alle deuronderdelen opnieuw, behalve de spoelafdekking
2. Vang twee (2) pinnen van het deurpaneel op twee (2) gaten van de bovenste en onderste ovenscharnieren.
3. Plaats het ene (1) kussen (ferriet) in de onderste opening tussen het deurpaneel en het deurkozijn.
4. Installeer de spoelafdekking opnieuw op het deurpaneel door te duwen.

OPMERKING: Na elke service aan de deur;

1. Zorg ervoor dat de deurdetectieschakelaar, secundaire vergrendelschakelaar en monitorschakelaar goed werken. (Raadpleeg hoofdstuk "Testprocedures".).
2. Er moet een goedgekeurd microgolfmeetinstrument worden gebruikt om te verzekeren dat aan de juiste normen voor de beperking van de microgolfstraling wordt voldaan. (Raadpleeg hoofdstuk "Testprocedures".)

Zorg er na elke service voor dat het volgende in orde is

1. De vergrendelingskoppen van de deur vangen de vergrendelingshaak soepel op door de vergrendelingsgaten en dat de vergrendelingskop door het midden van het vergrendelingsgat gaat.
2. De afwijking van de deuruitlijning van de horizontale lijn van de voorplaat van de ruimte moet minder dan 1,0 mm zijn.
3. De deur is gepositioneerd met de voorkant naar de voorplaat van de ruimte gedrukt.
4. Controleer op microgolflekkage rond de deur met een goedgekeurde microgolfmeetinstrument. (Raadpleeg de microgolfmeetprocedure.)

OPMERKING: De deur van een magnetron is ontworpen om te fungeren als een elektronische afdichting die lekkage van microgolfenergie uit de ovenruimte tijdens de kookcyclus voorkomt. Deze functie vereist niet dat de deur luchtdicht, vochtdicht (condensatie) of lichtdicht is. Daarom is af en toe het verschijnen van vocht, licht of het waarnemen van een zachte warme luchtstroom rond de ovendeur niet abnormaal en duidt dit op zichzelf niet op een lekkage van microgolfenergie uit de ovenruimte.

VERVANGING VAN DE ANTENNEMOTORAS

VERWIJDEREN

1. Koppel het netsnoer los.
2. Open de deur en blokkeer deze in open stand.
3. Om de hoogspanningscondensator te ontladen, wacht u 60 seconden.
4. Verwijder de antennemotor van de bodemplaat van de ovenruimte, zie "ANTENNE MOTOR VERWIJDEREN".
5. Verwijder de keramische plank van de bodemplaat van de ovenruimte.
6. Verwijder de ene (1) schroef en de ene (1) sluitring waarmee de antennehouder van de roerwerfantenneconstructie aan de bodemplaat van de ovenruimte is bevestigd via het vierkante gat van de roerwerfantenne.
   Raadpleeg figuur C-8.

   Figuur C-8. Antennemotoras verwijderen

7. Maak de antennehouder los van de ene (1) lip van de bodemplaat van de ovenruimte.
8. Verwijder de roerwerfantenneconstructie van de bodemplaat van de ovenruimte.
9. Verwijder de antennemotoras uit het gat van de bodemplaat van de ovenruimte.
10. Nu is de antennemotoras vrij.

INSTALLATIE

1. Plaats de antennemotoras in het gat van de bodemplaat van de ovenruimte en draai de platte vlakken van de antennemotoras naar de linker- en rechterzijwand van de ovenruimte (passend bij de roerwerfantennehouder). Raadpleeg figuur C-9.

   Figuur C-9. Richting van antennemotoras en roerwerfantenneconstructie
2. Stel de richting van de roerwerfantenne en antennehouder zo in dat het gat van de antennehouder in het midden van het grote blad van de roerwerfantenne past. Raadpleeg Figuur C-9.
3. Haak het gat van de antennehouder aan de lip van de bodemplaat van de ovenruimte. Raadpleeg Figuur C-10.

   Figuur C-10. Installatie van de roerwerfantenneconstructie

4. Plaats de antennehouder in het gat van de bodemplaat van de ovenruimte en pas het gat van de antennehouder aan met een antennemotoras. Raadpleeg Figuur C-10.
5. Installeer de antennehouder op de bodemplaat van de ovenruimte met de ene (1) schroef en de ene (1) sluitring. Raadpleeg figuur C-8.
6. Installeer de antennemotor op de bodemplaat van de ovenruimte met één (1) schroef. Raadpleeg Figuur C-8.
7. Sluit de draadaders aan op de antennemotor, zie het schematisch diagram.
8. Installeer de afdekplaat van de basisplaat op de basisplaat met één (1) schroef.
9. Installeer de keramische plank op de bodemplaat van de ovenruimte. Raadpleeg "INSTALLATIE VAN KERAMISCHE PLANK".

INSTALLATIE VAN DE KERAMISCHE PLANK

1. Ontkoppel het netsnoer.
2. Open de deur en blokkeer hem in open stand.
3. Zorg ervoor dat het gladde oppervlak van de keramische plank naar boven wijst.
4. Zorg ervoor dat de rubberen pakking zonder vin van de keramische plank naar de voorkant van de oven is gericht.
   LET OP: De drie (3) rubberen pakkingen met de vinnen en de ene (1) rubberen pakking zonder vin zijn bevestigd aan de vier (4) randen van de keramische plank. De ene (1) rubberen pakking zonder vin is de voorrand van de keramische plank.
5. Plaats de voorrand van de keramische plank in de voorrand van de bodemplaat van de ovenruimte.
6. Duw de achterrand van de keramische plank omlaag in de bodemplaat van de ovenruimte.
7. Nu is de keramische plank geïnstalleerd.

   Zorg ervoor dat de rubberen pakking niet bekneld raakt tussen de ovendeur en de voorplaat van de ovenruimte, om mogelijke blootstelling aan overmatige microgolfenergie te voorkomen.


SCHEMATISCHE DIAGRAMMEN

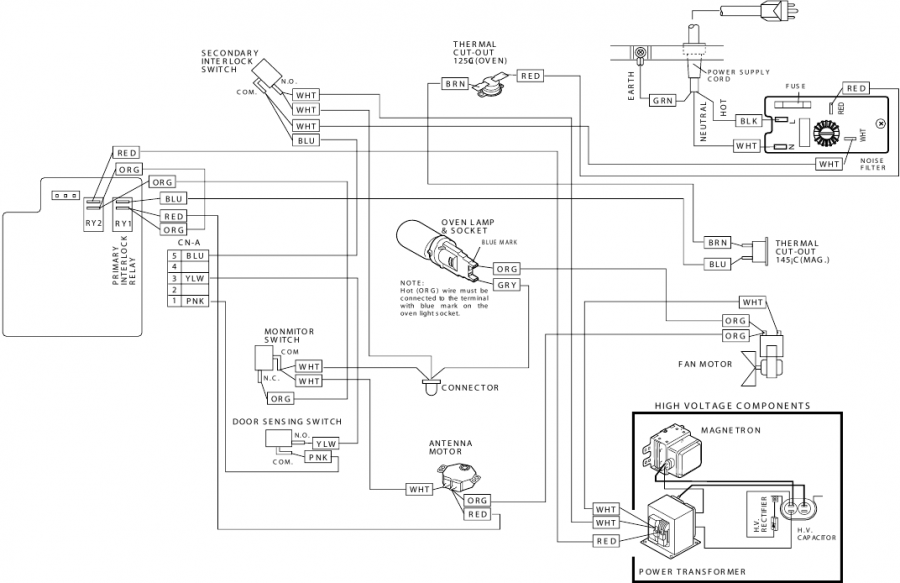

Picturale diagram

(Figuur S-1)

Figuur S-1. Picturale diagram

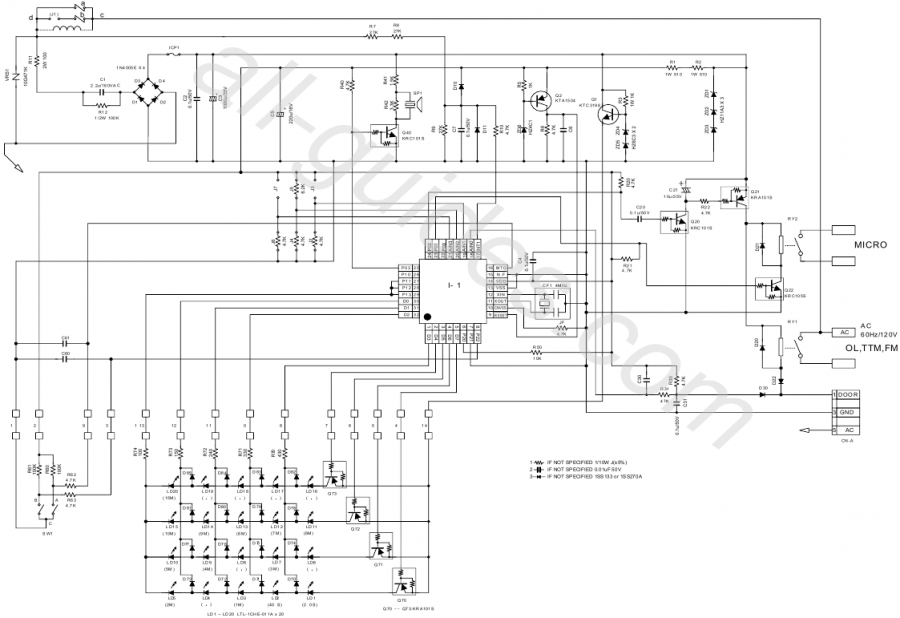

Bedieningspaneelcircuit

(Figuur S-2)

Figuur S-2. Bedieningspaneelcircuit

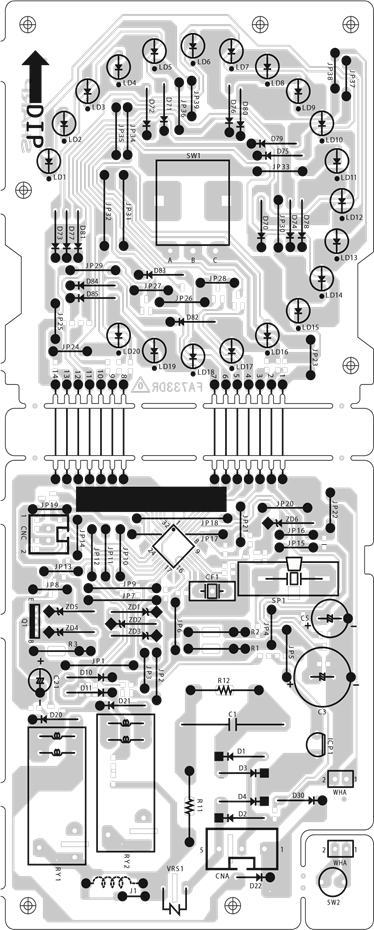

Gedrukte bedradingsplaat

(Figuur S-3)

Figuur S-3. Gedrukte bedradingsplaat

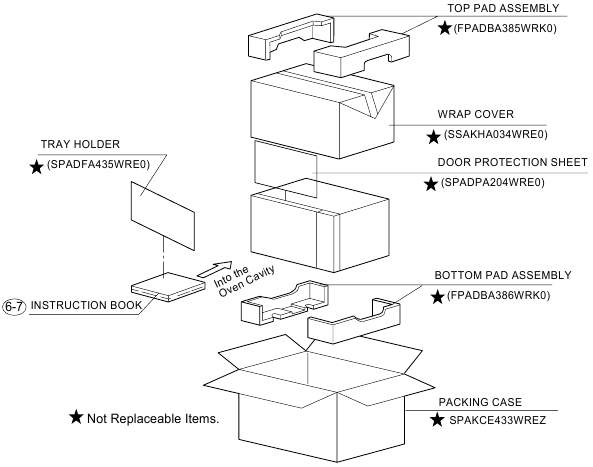

ONDERDELENLIJST

VERVANGENDE ONDERDELEN BESTELLEN

Om uw bestelling snel en correct te laten uitvoeren, dient u de volgende informatie te verstrekken.

1. MODELNUMMER
2. REF. NR.
3. ONDERDEELNUMMER
4. OMSCHRIJVING

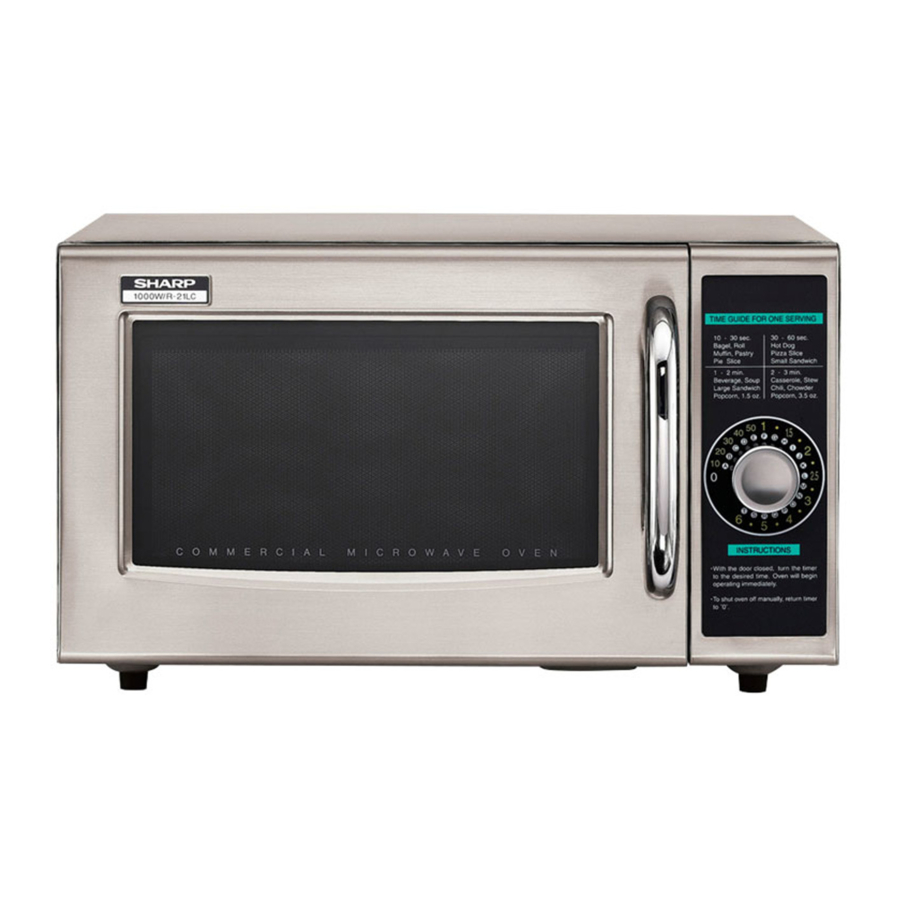

LICHTE COMMERCIËLE MAGNETRON
MODEL R-21LCF

Onderdelen gemarkeerd met "*" kunnen overmatige blootstelling aan microgolven veroorzaken.
Onderdelen gemarkeerd met " " worden gebruikt in een spanning van meer dan 250 V.

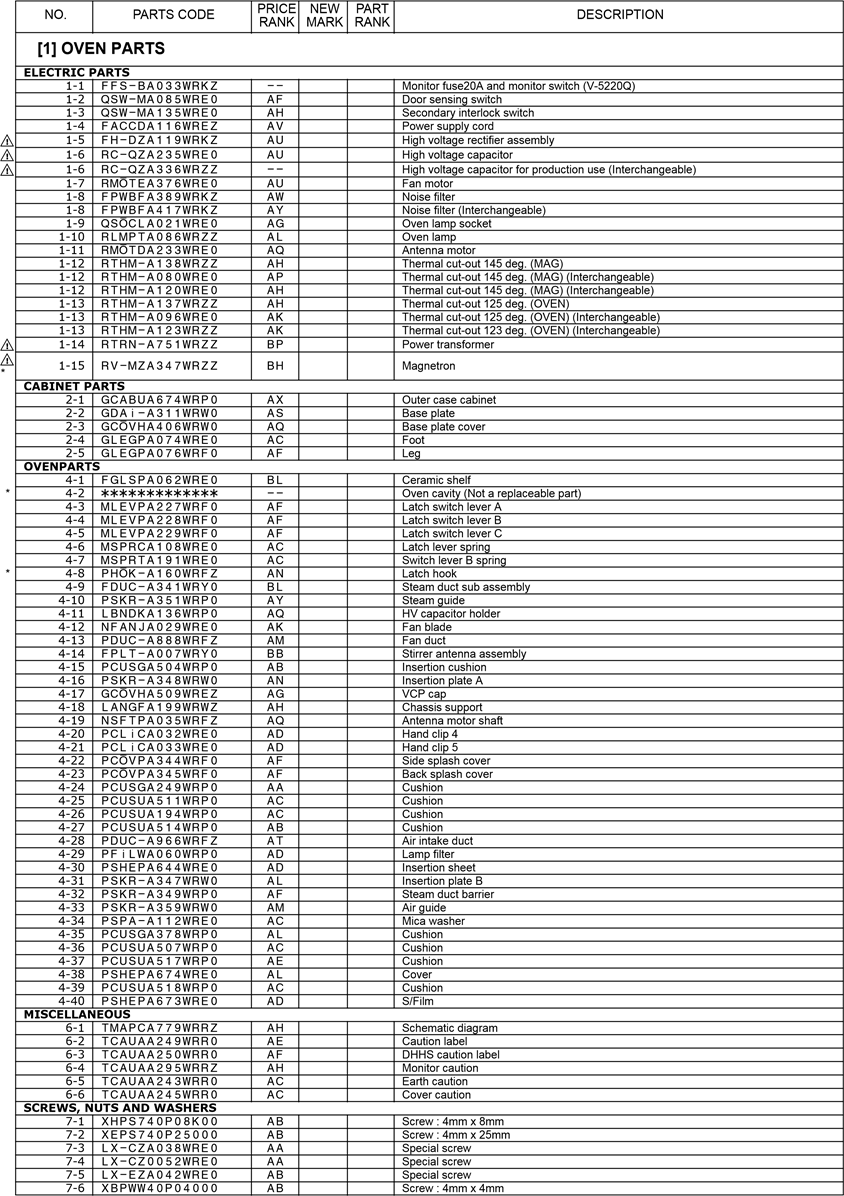

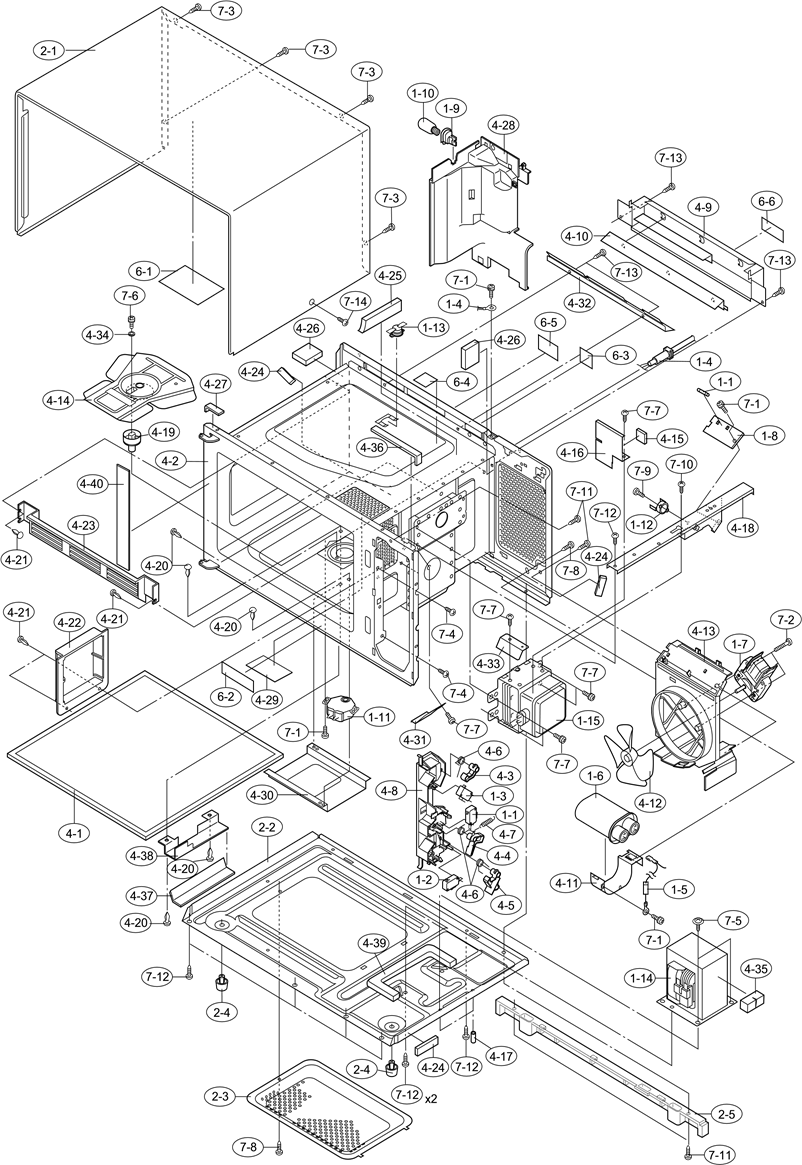

OVENONDERDELEN

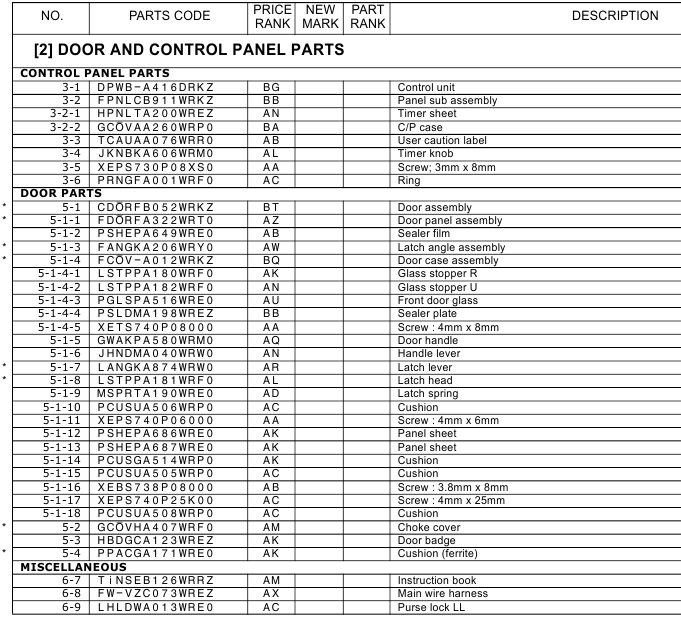

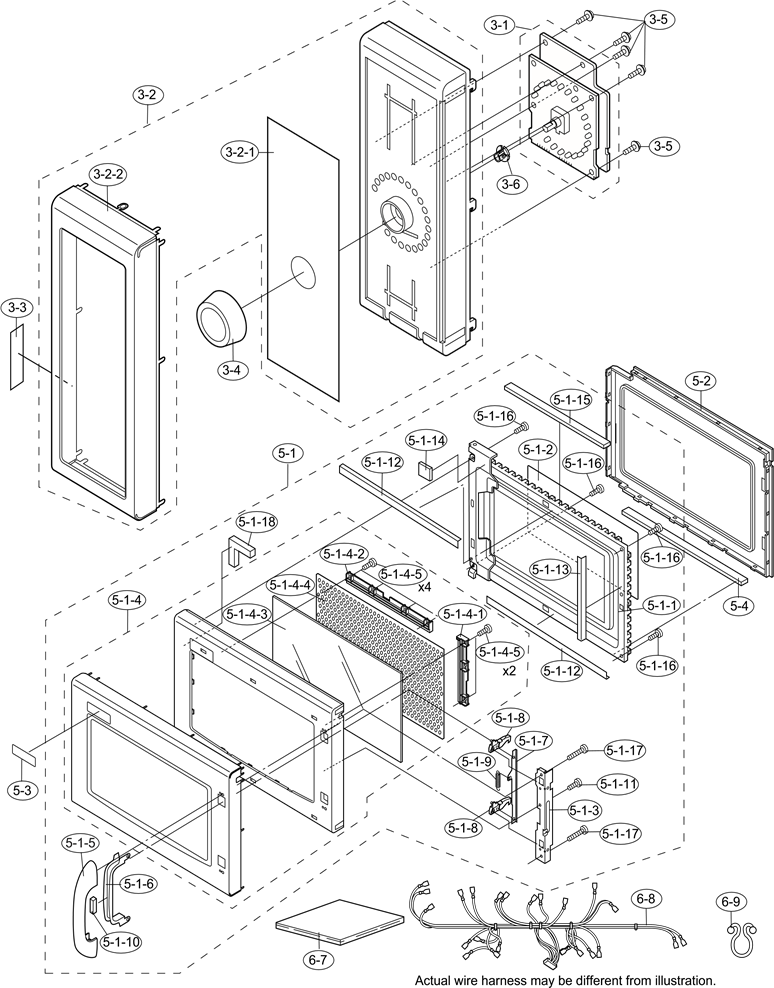

ONDERDELEN VAN DE DEUR EN HET BEDIENINGSPANEEL

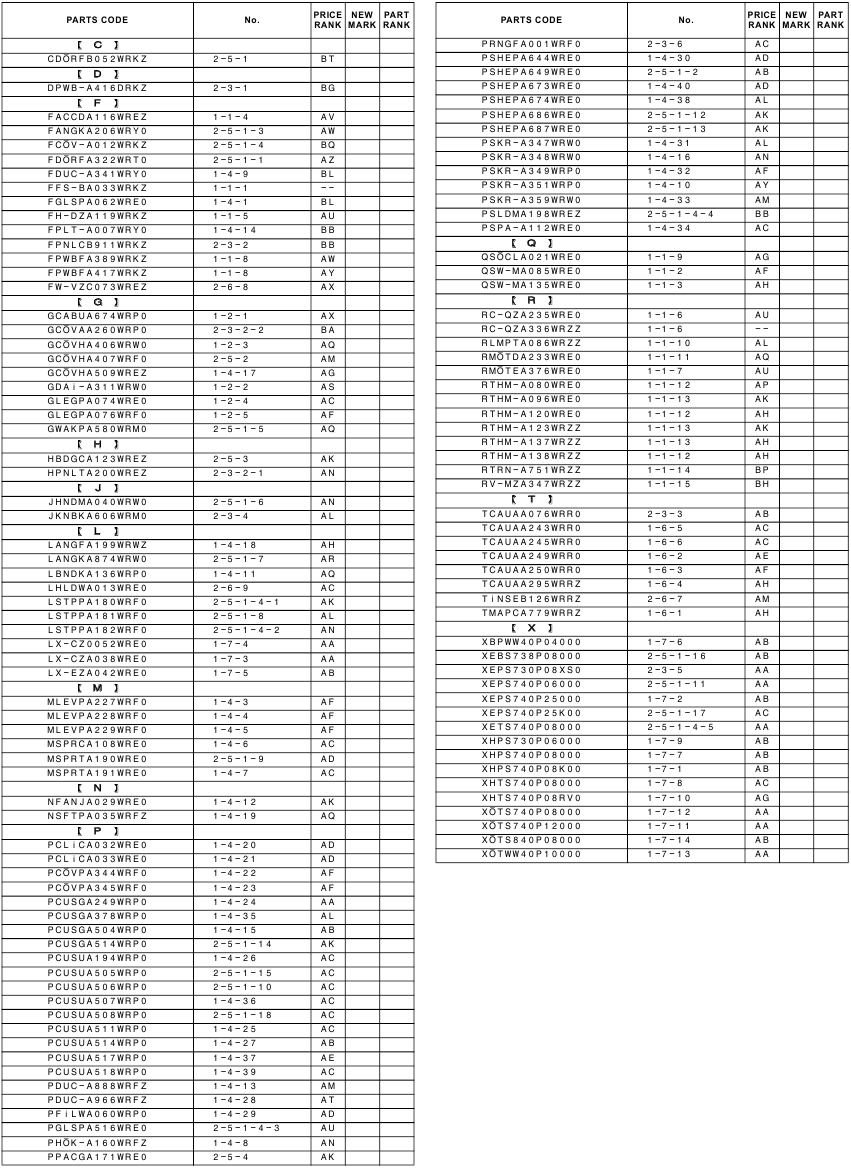

INDEX

VEILIGHEIDSMAATREGELEN

In het belang van de veiligheid van de gebruiker moet de oven in de oorspronkelijke staat worden hersteld en mogen alleen onderdelen worden gebruikt die identiek zijn aan de gespecificeerde onderdelen.

AAN ONDERHOUDSMONTEURS: Magnetrons bevatten circuits die in staat zijn zeer hoge spanning en stroom te produceren. Contact met de volgende onderdelen kan leiden tot een ernstige, mogelijk fatale, elektrische schok. (Hoogspanningscondensator, hoogspanningstransformator, magnetron, hoogspanningsgelijkrichter, hoogspanningskabel etc.)

VOORZORGSMAATREGELEN DIE VOOR EN TIJDENS HET ONDERHOUD MOETEN WORDEN WAARGENOMEN OM MOGELIJKE BLOOTSTELLING AAN OVERMATIGE MICROGOLVENERGIE TE VOORKOMEN

1. De oven niet bedienen of laten bedienen met de deur open.
2. Voer de volgende veiligheidscontroles uit op alle ovens die moeten worden onderhouden voordat u de magnetron of andere microgolfbron activeert en voer indien nodig reparaties uit:
   1. werking van de vergrendeling,
   2. correct sluiten van de deur,
   3. afdichting en afdichtingsoppervlakken (vonkvorming, slijtage en andere schade),
   4. beschadiging of losraken van scharnieren en grendels,
   5. bewijs van vallen of misbruik.
3. Voordat u de microgolfvoeding inschakelt voor een servicetest of inspectie in de microgolfgenererende compartimenten, controleert u de magnetron, de golfgeleider of de transmissielijn en de holte op de juiste uitlijning, integriteit en verbindingen.
4. Alle defecte of verkeerd afgestelde onderdelen in de vergrendelings-, monitor-, deurafdichtings- en microgolfgeneratie- en transmissiesystemen moeten worden gerepareerd, vervangen of afgesteld volgens de procedures die in deze handleiding worden beschreven voordat de oven aan de eigenaar wordt vrijgegeven. er
5. Een microgolflektest om de naleving van de Federal Performance Standard te verifiëren, moet op elke oven worden uitgevoerd voordat deze aan de eigenaar wordt vrijgegeven.

VOOR HET ONDERHOUD

Voordat u een functionerende unit onderhoudt, voert u een microgolfemissiecontrole uit volgens de microgolfmeetprocedure die in deze servicehandleiding wordt beschreven.

Als het microgolfemissieniveau hoger is dan de gespecificeerde limiet, neem dan onmiddellijk contact op met SHARP ELECTRONICS CORPORATION @1-800-237-4277.

Als de unit werkt met de deur open, moet de servicemedewerker

1. de gebruiker vertellen de oven niet te bedienen en
2. onmiddellijk contact opnemen met SHARP ELECTRONICS CORPORATION en het Center for Devices and Radiological Health van de Food and Drug Administration.

Servicemedewerkers moeten SHARP ELECTRONICS CORPORATION informeren over elke gecertificeerde unit waarvan de emissie hoger is dan 4 mW/cm² . De eigenaar van de unit moet worden geïnstrueerd de unit niet te gebruiken totdat de oven in overeenstemming is gebracht.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sharp R-21LCF Handleiding

Beschikbare talen
