Brother DCP-7060D, DCP-7065DN, HL-2280DW Handleiding

Gebruikershandleidingen en waar vind ik ze

Algemene installatie

Geheugenopslag

Uw menu-instellingen worden permanent opgeslagen en gaan bij een stroomstoring niet verloren. Tijdelijke instellingen (bijvoorbeeld Contrast) gaan wel verloren.

Ecologische functies

Toner sparen

U kunt toner besparen met deze functie. Wanneer u Toner sparen op Aan zet, wordt de afdruk lichter weergegeven. De standaardinstelling is Uit.

1. Druk op Menu.
2. Druk op of om 1.Algemene instellingen te kiezen en druk op OK.
3. Druk op of om 2.Ecologie te kiezen en druk op OK.
4. Druk op of om 1.Toner sparen te kiezen en druk op OK.
5. Druk op of om Aan of Uit te kiezen en druk op OK.
6. Druk op Stop/Exit.

Opmerking
We raden Toner sparen niet aan voor het afdrukken van foto's of grijstinten.

Slaapmodus

De instelling Slaapmodus kan het stroomverbruik verminderen. Wanneer het apparaat in de Slaapmodus (energiebesparende modus) staat, gedraagt het zich alsof het is uitgeschakeld. Het ontvangen van gegevens of het starten van een bewerking haalt het apparaat uit de slaapmodus naar de gereedheidsmodus.
U kunt kiezen hoe lang het apparaat inactief moet zijn voordat het in de slaapmodus gaat. Wanneer het apparaat computergegevens ontvangt of een kopie maakt, wordt de timer opnieuw ingesteld. De standaardinstelling is 3 minuten.

Terwijl het apparaat in de slaapmodus staat, toont het LCD-scherm Slaapstand.

1. Druk op Menu.
2. Druk op of om 1.Algemene instellingen te kiezen en druk op OK.
3. Druk op of om 2.Ecologie te kiezen en druk op OK.
4. Druk op of om 2.Slaaptijd te kiezen en druk op OK.
5. Druk op of om de tijdsduur in te voeren dat het apparaat inactief is voordat het in de slaapmodus gaat.
   Druk op OK.
6. Druk op Stop/Exit.

Diepe slaapstand

Als het apparaat in de Slaapmodus staat en gedurende een bepaalde tijd geen taken ontvangt, gaat het apparaat automatisch naar de Diepe slaapstand en toont het LCD-scherm Diepe slaapstand. De Diepe slaapstand verbruikt minder stroom dan de Slaapmodus. Het apparaat wordt wakker en begint op te warmen wanneer het apparaat computergegevens ontvangt of wanneer u op de -toets op het bedieningspaneel drukt.

(Voor HL-2280DW)
Als een draadloos netwerk is ingeschakeld, gaat het apparaat niet naar de Diepe slaapstand. Zie Hoofdstuk 3 in de Netwerk gebruikershandleiding om het draadloze netwerk uit te schakelen.

Tonerinstellingen

Tonerinstelling (Doormodi)
U kunt het apparaat instellen om door te gaan met afdrukken nadat het LCD-scherm Toner vervangen weergeeft.
Het apparaat blijft afdrukken totdat het LCD-scherm Toner op weergeeft.
De standaardinstelling is Stop.

1. Druk op Menu.
2. Druk op of om 1.Algemene instellingen te kiezen en druk op OK.
3. Druk op of om 4.Toner vervangen te kiezen en druk op OK.

4. Druk op of om Doorgaan of Stop te kiezen.
   Druk op OK.
5. Druk op Stop/Exit.

Opmerking

• Als u doorgaat met afdrukken in de Doormodi, kunnen we de afdrukkwaliteit niet garanderen.
• Tijdens het gebruik van de Doormodi kan de afdruk zwak lijken.

LCD-contrast

U kunt het contrast wijzigen om het LCD-scherm lichter of donkerder te maken.

1. Druk op Menu.
2. Druk op of om 1.Algemene instellingen te kiezen en druk op OK.
3. Druk op of om 3.LCD-contrast te kiezen en druk op OK.

4. Druk op om het LCD-scherm donkerder te maken. Of druk op om het LCD-scherm lichter te maken.
   Druk op OK.
5. Druk op Stop/Exit.

Lijst met gebruikersinstellingen

U kunt een lijst afdrukken van de instellingen die u hebt geprogrammeerd.

1. Druk op Menu.
2. (Voor DCP-7060D)
   Druk op of om 3.Apparaatinfo. te kiezen en druk op OK.
   (Voor DCP-7065DN)
   Druk op of om 4.Apparaatinfo te kiezen en druk op OK.
   (Voor HL-2280DW)
   Druk op of om 5.Apparaatinfo te kiezen en druk op OK.
3. Druk op of om 3.Gebruikersinstellingen. te kiezen. Druk op OK.
4. Druk op Start.
5. Druk op Stop/Exit.

Netwerkconfiguratielijst

(Voor DCP-7065DN / HL-2280DW)
De Netwerkconfiguratielijst drukt een lijst af van alle huidige netwerkconfiguraties, inclusief de instellingen van de netwerkafdrukserver.

Opmerking
Knooppuntnaam: De knooppuntnaam verschijnt in de Netwerkconfiguratielijst. De standaardknooppuntnaam is "BRNXXXXXXXXXXXX".

1. Druk op Menu.
2. (Voor DCP-7065DN)
   Druk op of om 4.Apparaatinfo.. te kiezen.
   Druk op OK.
   (Voor HL-2280DW)
   Druk op of om 5.Apparaatinfo.. te kiezen.
   Druk op OK.
3. Druk op of om 4.Netwerkconfig. te kiezen.
   Druk op OK.
4. Druk op Start.
5. Druk op Stop/Exit.

WLAN-rapport

(Alleen HL-2280DW)
Drukt het resultaat af van de diagnose van de draadloze LAN-verbinding.

1. Druk op Menu.
2. Druk op of om 5.Apparaatinfo.. te kiezen.
   Druk op OK.
3. Druk op of om 5.WLAN-rapport. te kiezen.
   Druk op OK.
4. Druk op Start.
5. Druk op Stop/Exit.

Scannen met behulp van een scannerstuurprogramma

Zie Een document scannen met behulp van het TWAIN-stuurprogramma of Een document scannen met behulp van het WIA-stuurprogramma in de Software gebruikershandleiding voor informatie over het gebruik van een scannerstuurprogramma.

Kopieën maken

Kopieerinstellingen

Wanneer u de kopieerinstellingen voor de volgende kopie tijdelijk snel wilt wijzigen, gebruikt u de tijdelijke COPY-toetsen. U kunt verschillende combinaties gebruiken.
De machine keert één minuut na het kopiëren terug naar de standaardinstellingen.

Kopiëren stoppen

Om het kopiëren te stoppen, drukt u op Stop/Exit.

De toets Opties gebruiken

Zorg ervoor dat u in de Kopieermodus bent. Gebruik de toets Options om de volgende kopieerinstellingen snel tijdelijk in te stellen voor de volgende kopie.

Druk op	Menu-selecties	Opties
	Druk op of en druk vervolgens op OK	Druk op of en druk vervolgens op OK
	Kwaliteit	Auto* Tekst Foto Grafiek
	Stapelen/Sorteren (Voor DCP-7065DN: verschijnt wanneer het document in de ADF zit)	Stapelen* Sorteren
	Helderheid
	Contrast
	Vergroten/Verkleinen	100%* 97% LTRiA4 94% A4iLTR 91% Volledige pagina 85% LTRiEXE 83% LGLiA4 78% LGLiLTR 70% A4iA5 50% Aangepast(25-400%) Auto 1 200% 141% A5iA4 104% EXEiLTR
	Pagina-indeling	Uit(1 in 1)* 2 in 1 (P)2 2 in 1 (L)2 2 in 1 (ID) 4 in 1 (P)2 4 in 1 (L)2
1 Bij gebruik van de ADF 2 (P) betekent Portret en (L) betekent Landschap.
De fabrieksinstellingen worden vetgedrukt weergegeven met een asterisk.

De kopieerkwaliteit verbeteren

U kunt kiezen uit een reeks kwaliteitsinstellingen. De standaardinstelling is Auto.

• Auto
  Auto is de aanbevolen modus voor gewone afdrukken. Geschikt voor documenten die zowel tekst als foto's bevatten.
• Text
  Geschikt voor documenten die alleen tekst bevatten.
• Photo
  Geschikt voor het kopiëren van foto's.
• Graph
  Geschikt voor het kopiëren van ontvangstbewijzen.

Om de kwaliteitsinstelling tijdelijk te wijzigen, volgt u de onderstaande stappen:

1. Plaats uw document.
2. Druk op of om het gewenste aantal kopieën in te voeren.
3. Druk op Options.
   Druk op of om Quality (Kwaliteit) te kiezen.
   Druk op OK.
4. Druk op of om Auto, Text, Photo of Graph te kiezen.
   Druk op OK.
5. Druk op Start.

Om de standaard instelling te wijzigen, volgt u de onderstaande stappen:

1. Druk op Menu.
2. Druk op of om 2.Copy (2.Kopiëren) te kiezen.
   Druk op OK.
3. Druk op of om 1.Quality (1.Kwaliteit) te kiezen.
   Druk op OK.
4. Druk op of om de kopieerkwaliteit te kiezen.
   Druk op OK.
5. Druk op Stop/Exit.

Kopieën sorteren met behulp van de ADF

(Voor DCP-7065DN)
U kunt meerdere kopieën sorteren. Pagina's worden gestapeld in de volgorde 1 2 3, 1 2 3, 1 2 3, enzovoort.

1. Plaats uw document in de ADF.
2. Druk op of om het gewenste aantal kopieën in te voeren.
3. Druk op Options.
   Druk op of om Stack/Sort (Stapelen/Sorteren) te kiezen.
   Druk op OK.
4. Druk op of om Sort (Sorteren) te kiezen.
   Druk op OK.
5. Druk op Start.

Het gekopieerde beeld vergroten of verkleinen

U kunt de vergrotings- of verkleiningsverhoudingen kiezen.
Om de volgende kopie te vergroten of te verkleinen, volgt u de onderstaande instructies:

1. Plaats uw document.
2. Druk op of om het gewenste aantal kopieën in te voeren.
3. Druk op Options.
4. Druk op of om Enlarge/Reduce (Vergroten/Verkleinen) te kiezen en druk vervolgens op OK.
5. Doe een van de volgende dingen:
   • Druk op of om de gewenste vergrotings- of verkleiningsverhouding te kiezen.
     Druk op OK.
   • Druk op of om Custom(25-400%) (Aangepast(25-400%)) te kiezen.
     Druk op OK.
     Druk op of om een vergrotings- of verkleiningsverhouding van 25% tot 400% in te voeren.
     Druk op OK.
     (Voor DCP-7065DN) Auto stelt de machine in om de verkleiningsverhouding te berekenen die het beste past bij het formaat van het papier. Auto is alleen beschikbaar bij gebruik van de ADF.
     Met Custom(25-400%) (Aangepast(25-400%)) kunt u een verhouding van 25% tot 400% invoeren.
6. Druk op Start.

Opmerking
Pagina-indelingsopties 2 in 1 (P), 2 in 1 (L), 2 in 1 (id), 4 in 1 (P) en 4 in 1 (L) zijn niet beschikbaar met Enlarge/Reduce (Vergroten/Verkleinen).

Contrast en helderheid aanpassen

Contrast
Pas het contrast aan om een afbeelding scherper en levendiger te maken.
Om de contrastinstelling tijdelijk te wijzigen, volgt u de onderstaande stappen:

1. Laad uw document.
2. Druk op of om het gewenste aantal exemplaren in te voeren.
3. Druk op Options (Opties).
   Druk op of om Contrast te kiezen.
   Druk op OK.
4. Druk op of om het contrast te verhogen of te verlagen.
   Druk op OK.
5. Druk op Start.

Om de standaard instelling te wijzigen, volgt u de onderstaande stappen:

1. Druk op Menu.
2. Druk op of om 2.Copy (2.Kopiëren) te kiezen.
   Druk op OK.
3. Druk op of om 3.Contrast (3.Contrast) te kiezen.
   Druk op OK.
4. Druk op of om het contrast te verhogen of te verlagen.
   Druk op OK.
5. Druk op Stop/Exit (Stop/Afsluiten).

Brightness (Helderheid)
Pas de helderheid van de kopie aan om kopieën donkerder of lichter te maken.
Om de instelling voor kopieerhelderheid tijdelijk te wijzigen, volgt u de onderstaande stappen:

1. Laad uw document.
2. Druk op of om het gewenste aantal exemplaren in te voeren.
3. Druk op Options (Opties).
   Druk op of om Brightness (Helderheid) te kiezen.
   Druk op OK.
4. Druk op om een lichtere kopie te maken of druk op om een donkerdere kopie te maken.
   Druk op OK.
5. Druk op Start.

Om de standaard instelling te wijzigen, volgt u de onderstaande stappen:

1. Druk op Menu.
2. Druk op of om 2.Copy (2.Kopiëren) te kiezen.
   Druk op OK.
3. Druk op of om 2.Brightness (2.Helderheid) te kiezen.
   Druk op OK.
4. Druk op om een lichtere kopie te maken of druk op om een donkerdere kopie te maken.
   Druk op OK.
5. Druk op Stop/Exit (Stop/Afsluiten).

N in 1 kopieën maken

Pagina-indeling
U kunt de hoeveelheid papier die bij het kopiëren wordt gebruikt, verminderen door de functie N in 1 kopie te gebruiken. Hiermee kunt u twee of vier pagina's op één pagina kopiëren. Als u beide zijden van een ID-kaart op één pagina wilt kopiëren, raadpleegt u 2 in 1 ID-kopie.

• Zorg ervoor dat het papierformaat is ingesteld op Letter, A4, Legal of Folio.
• (P) betekent Portrait (Portret) en (L) betekent Landscape (Landschap).
• U kunt de instelling Enlarge/Reduce (Vergroten/Verkleinen) niet gebruiken met de functie N in 1.

1. Laad uw document.
2. Druk op of om het gewenste aantal exemplaren in te voeren.
3. Druk op Options (Opties).
   Druk op of om Page Layout (Pagina-indeling) te kiezen.
   Druk op OK.
4. Druk op of om 2 in 1 (P), 2 in 1 (L), 2 in 1 (ID) ¹, 4 in 1 (P), 4 in 1 (L) of Off(1 in 1) te kiezen. Druk op OK.

¹ Zie 2 in 1 ID-kopie voor meer informatie over 2 in 1 (ID).

5. Druk op Start om de pagina te scannen. (Voor DCP-7065DN) Als u het document in de ADF hebt geplaatst, scant het apparaat de pagina's en begint het met afdrukken.
   Als u de scannerglasplaat gebruikt, gaat u naar stap .
6. Nadat het apparaat de pagina heeft gescand, drukt u op om de volgende pagina te scannen.

7. Plaats de volgende pagina op de scannerglasplaat.
   Druk op OK.
   Herhaal stappen en voor elke pagina van de lay-out.
8. Nadat alle pagina's zijn gescand, drukt u op in stap om te voltooien.

Als u kopieert vanaf de ADF (voor DCP-7065DN):
Plaats uw document met de voorzijde naar boven in de richting die hieronder wordt weergegeven:

• 2 in 1 (P)

• 2 in 1 (L)

• 4 in 1 (P)

• 4 in 1 (L)


Als u kopieert vanaf de scannerglasplaat:
Plaats uw document met de voorzijde naar beneden in de richting die hieronder wordt weergegeven:

• 2 in 1 (P)

• 2 in 1 (L)

• 4 in 1 (P)

• 4 in 1 (L)


2 in 1 ID-kopie

U kunt beide zijden van uw identiteitskaart op één pagina kopiëren, met behoud van het oorspronkelijke kaartformaat.

Opmerking
U kunt een identiteitskaart kopiëren voor zover dit is toegestaan onder de toepasselijke wetgeving. Zie Wettelijke beperkingen voor kopiëren in het boekje Veiligheid en juridische zaken.

1. Plaats uw identiteitskaart met de voorzijde naar beneden aan de linkerzijde van de scannerglasplaat.

   • Zelfs als een document op de ADF is geplaatst, scant de machine de gegevens van de scannerglasplaat.
2. Druk op Options (Opties).
   Druk op of om Page Layout (Paginalay-out) te kiezen.
   Druk op OK.
3. Druk op of om 2 in 1 (ID) te kiezen.
   Druk op OK.
4. Druk op Start (Starten).
   Nadat de machine de eerste zijde van de kaart heeft gescand, verschijnt de volgende instructie op het LCD-scherm.

5. Draai uw identiteitskaart om en plaats deze aan de linkerzijde van de scannerglasplaat.
6. Druk op Start (Starten).
   De machine scant de andere zijde van de kaart en drukt de pagina af.

Opmerking
Wanneer 2 in 1 ID-kopie is gekozen, stelt de machine de kwaliteit in op Photo (Foto) en het contrast op +2 ( ).

Dubbelzijdig kopiëren van 1 naar 2 zijden

Dubbelzijdig kopiëren (lange kant omslaan)

• 1 zijde → 2 zijden L


1. Plaats uw document.
2. Druk op of om het gewenste aantal kopieën in te voeren.
3. Druk op Duplex en of om 1sided→2sided L. (1-zijdig→2-zijdig L.) te selecteren.
   Druk op OK.

4. Druk op Start om de pagina te kopiëren.
   (Voor DCP-7065DN) Als u het document in de ADF hebt geplaatst, scant de machine de pagina's en begint met afdrukken.
   Als u de scannerglasplaat gebruikt, gaat u naar stap .
5. Nadat de machine de pagina heeft gescand, drukt u op om de volgende pagina te scannen.

6. Plaats de volgende pagina op de scannerglasplaat.
   Druk op OK.
   Herhaal de stappen en voor de overige pagina's.
7. Nadat alle pagina's zijn gescand, drukt u op in stap om te voltooien.

Geavanceerd dubbelzijdig kopiëren

(Korte kant omslaan)

• 1 zijde → 2 zijden S


1. Plaats uw document.
2. Druk op of om het gewenste aantal kopieën in te voeren.
3. Druk op Duplex en of om 1sided→2sided S. (1-zijdig→2-zijdig S.) te selecteren.
   Druk op OK.

4. Druk op Start om de pagina te kopiëren. (Voor DCP-7065DN) Als u het document in de ADF hebt geplaatst, scant de machine de pagina's en begint met afdrukken.
   Als u de scannerglasplaat gebruikt, gaat u naar stap .
5. Nadat de machine de pagina heeft gescand, drukt u op om de volgende pagina te scannen.

6. Plaats de volgende pagina op de scannerglasplaat.
   Druk op OK.
   Herhaal de stappen en voor de overige pagina's
7. Nadat alle pagina's zijn gescand, drukt u op in stap om te voltooien.

Routineonderhoud

De machine reinigen

Reinig de buiten- en binnenkant van de machine regelmatig met een droge, zachte, pluisvrije doek. Wanneer u de tonercartridge of de drumunit vervangt, moet u de binnenkant van de machine reinigen.

Gebruik GEEN reinigingsmiddelen die ammoniak, alcohol, spuitbussen of ontvlambare stoffen bevatten om de buiten- of binnenkant van de machine te reinigen. Dit kan brand of een elektrische schok veroorzaken.
Zie Veilig gebruik van het product in de brochure Veiligheid en juridische informatie voor informatie over het reinigen van de machine.

Pas op dat u geen toner inademt.

Gebruik neutrale schoonmaakmiddelen. Reiniging met vluchtige vloeistoffen zoals thinner of benzine beschadigt het oppervlak van de machine.

De buitenkant van de machine reinigen

1. Schakel de stroomschakelaar van de machine uit. Trek eerst de stekker van de telefoonlijn uit het stopcontact, koppel alle kabels los en trek vervolgens de stekker van het netsnoer uit het stopcontact.

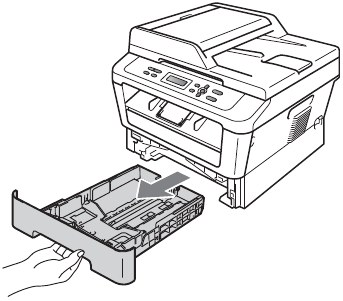

2. Trek de papierlade helemaal uit de machine.

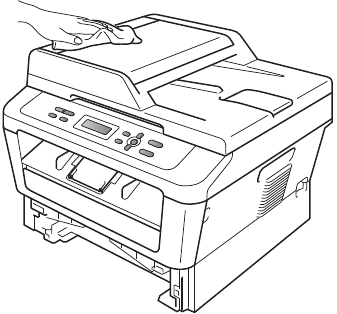

3. Veeg de buitenkant van de machine af met een droge, zachte, pluisvrije doek om stof te verwijderen.

4. Verwijder al het papier dat zich in de papierlade bevindt.
5. Veeg de binnen- en buitenkant van de papierlade af met een droge, zachte, pluisvrije doek om stof te verwijderen.

6. Plaats het papier terug en schuif de papierlade stevig terug in de machine.
7. Steek eerst de stekker van het netsnoer van de machine terug in het stopcontact, sluit alle kabels aan en steek vervolgens de stekker van de telefoonlijn in het stopcontact. Schakel de stroomschakelaar van de machine in.

De scanner reinigen

1. Schakel de stroomschakelaar van de machine uit. Koppel alle kabels los en trek vervolgens de stekker van het netsnoer uit het stopcontact.

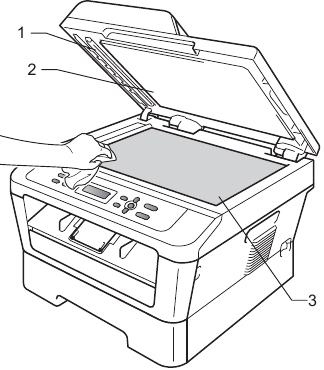

2. Til de documentklep (1) op. Reinig het witte kunststofoppervlak (2) en het scannerglas (3) eronder met een zachte, pluisvrije doek die is bevochtigd met water.

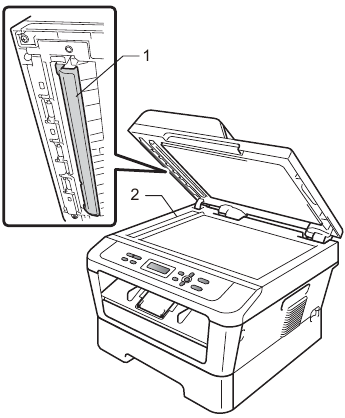

3. (Voor DCP-7065DN) Reinig in de ADF-eenheid de witte balk (1) en de glasstrook (2) eronder met een zachte, pluisvrije doek die is bevochtigd met water.


Opmerking
Reinig het scannerglas en de glasstrook met een zachte, pluisvrije doek die is bevochtigd met water en ga er vervolgens met uw vingertop overheen om te controleren of u iets voelt. Als u vuil of stof voelt, reinig het glas dan nogmaals en concentreer u op dat gebied. Mogelijk moet u het reinigingsproces drie of vier keer herhalen. U kunt het testen door na elke reiniging een kopie te maken.

4. Steek eerst de stekker van het netsnoer van de machine terug in het stopcontact, sluit alle kabels aan en steek vervolgens de stekker van de telefoonlijn in het stopcontact. Schakel de stroomschakelaar van de machine in.

De coronadraad reinigen

Als u problemen ondervindt met de afdrukkwaliteit, reinigt u de coronadraad als volgt:

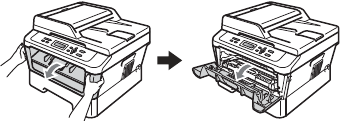

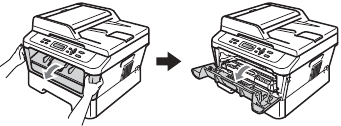

1. Open de voorklep en laat de machine 10 minuten ingeschakeld om af te koelen.

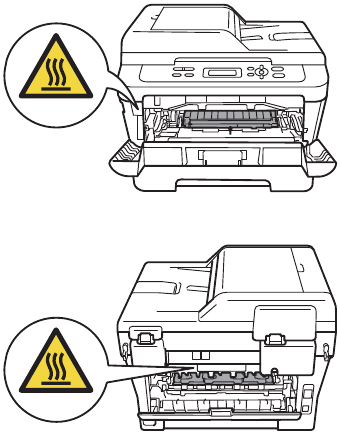

HEET OPPERVLAK
Nadat u de machine net hebt gebruikt, zijn sommige interne onderdelen van de machine extreem heet. Wanneer u de voor- of achterklep (achterste uitvoerlade) van de machine opent, raak dan de gearceerde delen in de afbeelding NIET aan. Als u dit wel doet, kunt u zich branden

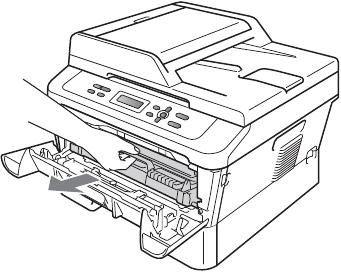

2. Haal de drumunit en tonercartridge langzaam uit de machine.


We raden u aan de drumunit en tonercartridge op een schoon, vlak oppervlak te plaatsen met een vel wegwerppapier of een doek eronder voor het geval u per ongeluk toner morst of verspreidt.

Behandel de tonercartridge voorzichtig. Als er toner op uw handen of kleding komt, veeg of was deze dan onmiddellijk af met koud water.

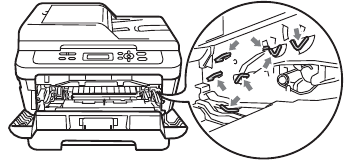

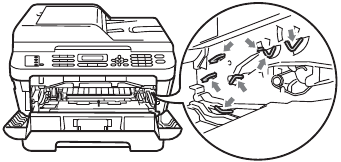

Om schade aan de machine door statische elektriciteit te voorkomen, mag u de elektroden die in de afbeelding worden getoond NIET aanraken.

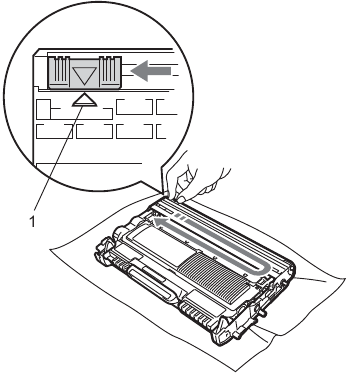

3. Reinig de coronadraad in de drumunit door het groene lipje voorzichtig een paar keer van links naar rechts en van rechts naar links te schuiven.


Opmerking
Zorg ervoor dat u het lipje terugzet in de uitgangspositie ( ) (1). Als u dit niet doet, kunnen er verticale strepen op afgedrukte pagina's staan.

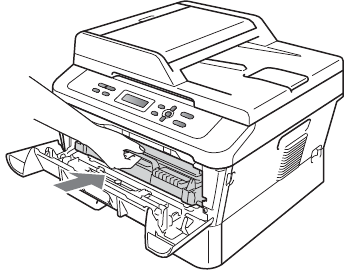

4. Plaats de drumunit en tonercartridge terug in de machine. Sluit de voorklep.


De drumunit reinigen

Als u problemen ondervindt met de afdrukkwaliteit, kan er vreemd materiaal op de drum zitten, zoals lijm van een etiket dat op het drumoppervlak is geplakt. Volg de onderstaande stappen om het probleem op te lossen.

1. Houd blanco papier van A4- of Letter-formaat gereed.
2. Zorg ervoor dat de machine in de stand Gereed staat.

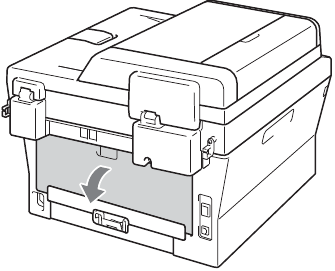

3. Open de achterklep (uitvoerlade met de bedrukte zijde naar boven).

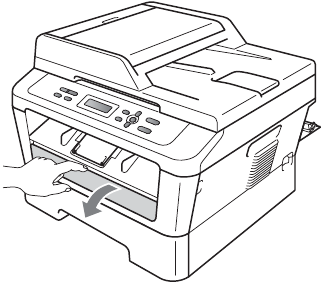

4. Open de klep van de handinvoer.

5. Druk tegelijkertijd op Clear (Wissen) en Menu (Menu). Het bericht Drum Cleaning (Drum reinigen) verschijnt op het LCD-scherm.

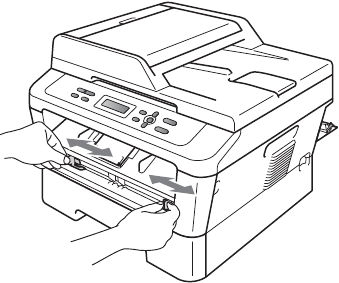

6. Schuif met beide handen de papiergeleiders voor handinvoer naar de breedte van het papier dat u gaat gebruiken.

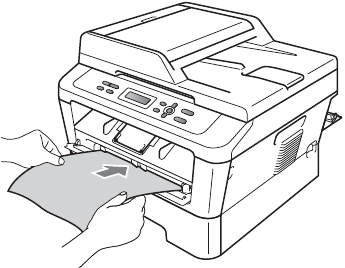

7. Plaats met beide handen één vel papier van A4- of Letter-formaat in de handinvoer totdat de bovenrand van het papier de papierinvoerrol raakt. Laat los wanneer u voelt dat de machine het papier naar binnen trekt. De machine start het Drum Cleaning (Drum reinigen) proces.


Opmerking

• De machine maakt een mechanisch geluid tijdens het Drum Cleaning (Drum reinigen) proces omdat de machine de OPC-drum in omgekeerde richting draait. Dit geluid wordt niet veroorzaakt door een storing in de machine.
• Plaats NIET meer dan één vel papier tegelijk in de handinvoer, omdat dit een storing kan veroorzaken.
• Als het papier in de handinvoer een ander formaat heeft dan A4 of Letter, stopt de machine het Drum Cleaning (Drum reinigen) proces en wordt het papier uitgeworpen.
• Zorg ervoor dat het papier recht en in de juiste positie in de handinvoer ligt. Als dit niet het geval is, wordt het mogelijk niet goed ingevoerd, wat kan leiden tot een papierstoring.
• Sluit de achterklep (uitvoerlade met de bedrukte zijde naar boven) NIET tijdens het Drum Cleaning (Drum reinigen) proces. De machine stopt het Drum Cleaning (Drum reinigen) proces en werpt het papier uit. Dit kan een storing veroorzaken.
• Als de machine een afdruktaak ontvangt voordat u het vel papier in de handinvoer plaatst, voltooit de machine eerst het Drum Cleaning (Drum reinigen) proces en drukt vervolgens de afdruktaak af.

8. Wanneer de machine klaar is met reinigen, keert de machine terug naar de stand Gereed.
9. Herhaal de stappen tot nog twee keer met telkens een nieuw, blanco vel papier. Gooi het gebruikte papier na afloop weg.

Als het probleem nog niet is opgelost, voert u de volgende stappen uit.

1. Open de voorklep en laat de machine 10 minuten ingeschakeld om af te koelen.


HEET OPPERVLAK
Nadat u de machine net hebt gebruikt, zijn sommige interne onderdelen van de machine extreem heet. Wanneer u de voor- of achterklep (achterste uitvoerlade) van de machine opent, raak dan de gearceerde delen in de afbeelding NIET aan. Als u dit wel doet, kunt u zich branden.

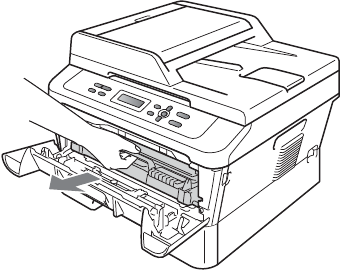

2. Haal de drumunit en tonercartridge langzaam uit de machine.


We raden u aan de drumunit en tonercartridge op een schoon, vlak oppervlak te plaatsen met een vel wegwerppapier of een doek eronder voor het geval u per ongeluk toner morst of verspreidt.

Behandel de tonercartridge voorzichtig. Als er toner op uw handen of kleding komt, veeg of was deze dan onmiddellijk af met koud water.

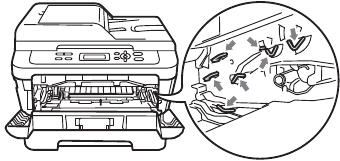

Om schade aan de machine door statische elektriciteit te voorkomen, mag u de elektroden die in de afbeelding worden getoond NIET aanraken.

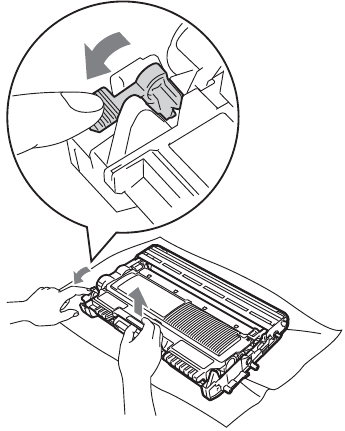

3. Duw de groene vergrendelingshendel omlaag en haal de tonercartridge uit de drumunit.

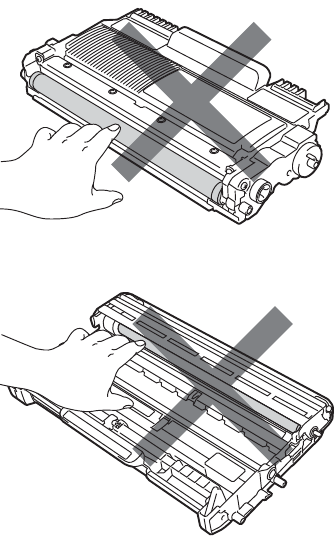

• Om problemen met de afdrukkwaliteit te voorkomen, mag u de gearceerde delen in de onderstaande afbeeldingen NIET aanraken.

• Om schade aan de machine door statische elektriciteit te voorkomen, mag u de elektroden die in de afbeelding worden getoond NIET aanraken.

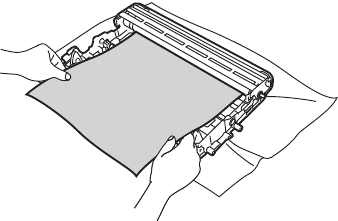

4. Plaats de afdruk voor de drumunit en zoek de exacte positie van de slechte afdruk.

5. Draai de drumunit-tandwiel met de hand terwijl u naar het oppervlak van de OPC-drum (1) kijkt.

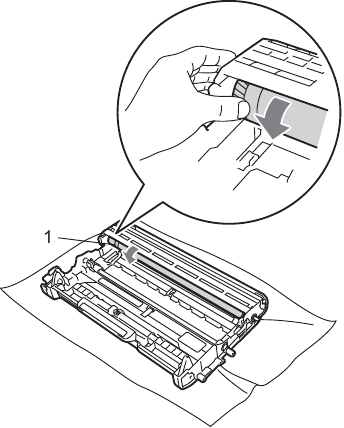

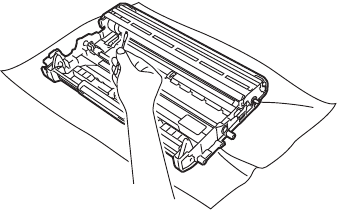

6. Als u de markering op de drum hebt gevonden die overeenkomt met de afdruk, veegt u het oppervlak van de OPC-drum af met een droog wattenstaafje totdat het stof of de lijm op het oppervlak verdwenen is.


Reinig het oppervlak van de lichtgevoelige drum NIET met een scherp voorwerp.

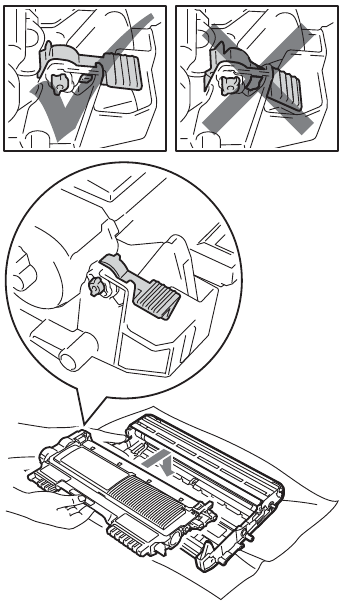

7. Plaats de tonercartridge terug in de drumunit totdat u hoort dat deze vastklikt. Als u de cartridge op de juiste manier plaatst, wordt de groene vergrendelingshendel automatisch omhoog gebracht.

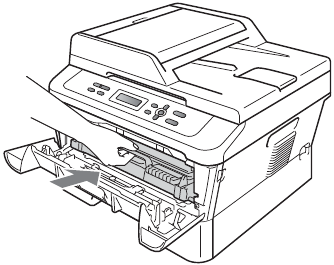

8. Plaats de drumunit en tonercartridge terug in de machine.

9. Sluit de voorklep.

De papierinvoerrollen reinigen

Als u problemen ondervindt met de papierinvoer, reinigt u de invoerrollen als volgt:

1. Schakel de stroomschakelaar van de machine uit. Trek de stekker van het netsnoer uit het stopcontact.
2. Trek de papierlade helemaal uit de machine.

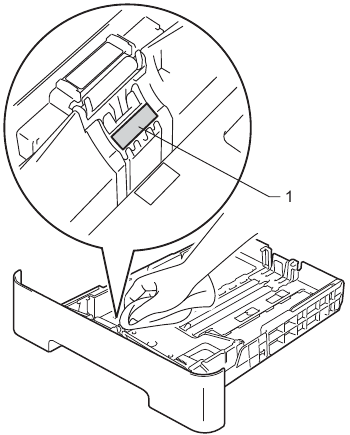

3. Wring een pluisvrije doek die is gedrenkt in lauw water stevig uit en veeg er vervolgens de scheidingspad (1) van de papierlade mee af om stof te verwijderen.

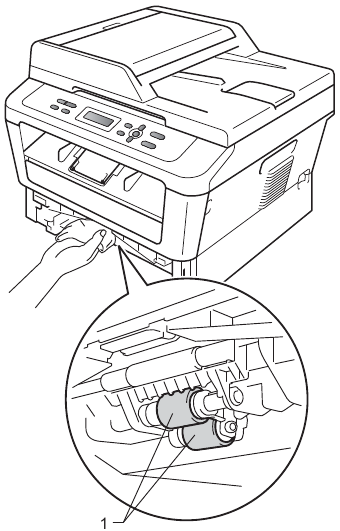

4. Veeg de twee invoerrollen (1) aan de binnenkant van de machine af om stof te verwijderen.

5. Plaats de papierlade terug in de machine.
6. Steek de stekker van het netsnoer van de machine terug in het stopcontact. Schakel de stroomschakelaar van de machine in.

De machine controleren

Pagina tellers controleren

U kunt de pagina tellers van de machine bekijken voor kopieën, afgedrukte pagina's, rapporten en lijsten of een samenvattend totaal.

1. Druk op Menu.
2. Druk op of om een van de volgende opties te kiezen:
   • 3.Machine Info. (DCP-7060D)
   • 4.Machine Info. (DCP-7065DN)
   • 5.Machine Info. (HL-2280DW)
     Druk op OK.
3. Druk op of om 2.Page Counter (2. Pagina teller) te kiezen.
   Druk op OK.

4. Druk op of om Totaal, Lijst, Kopiëren of Afdrukken te bekijken.
5. Druk op Stop/Exit.

De resterende levensduur van de drum controleren

U kunt de levensduur van de machineonderdelen op de LCD zien.

1. Druk op Menu.
2. Druk op of om een van de volgende opties te kiezen:
   • 3.Machine Info. (DCP-7060D)
   • 4.Machine Info. (DCP-7065DN)
   • 5.Machine Info. (HL-2280DW) Druk op OK.
3. Druk op of om een van de volgende opties te kiezen:
   • 4.Drum Life (DCP-7060D)
   • 5.Drum Life (DCP-7065DN)
   • 6.Drum Life (HL-2280DW)
     Druk op OK.
4. Druk op Stop/Exit.

Opmerking
De levensduurcontrole is alleen nauwkeurig als u de teller van het onderdeel hebt gereset toen u een nieuw onderdeel installeerde. Het is niet nauwkeurig als de levensduurteller van dat onderdeel is gereset tijdens de levensduur van het gebruikte onderdeel.

De machine verpakken en verzenden

Opmerking

• Als u uw machine om welke reden dan ook moet verzenden, verpak de machine dan zorgvuldig in de originele verpakking om schade tijdens het transport te voorkomen. De machine moet voldoende verzekerd zijn bij de vervoerder.
• Als u uw machine terugstuurt naar Brother als onderdeel van de Exchange Service, pak dan alleen de machine in. Bewaar alle afzonderlijke onderdelen, inclusief de drum, de tonercartridges en het gedrukte materiaal voor gebruik met uw 'Exchange'-machine.

1. Schakel de aan/uit-schakelaar van de machine uit. Koppel alle kabels los en trek vervolgens de stekker van het netsnoer uit het stopcontact. Laat de machine minstens 10 minuten uitgeschakeld staan om af te koelen.
2. Open de voorklep.
3. Verwijder de drum en de tonercartridge. Laat de tonercartridge in de drum zitten.

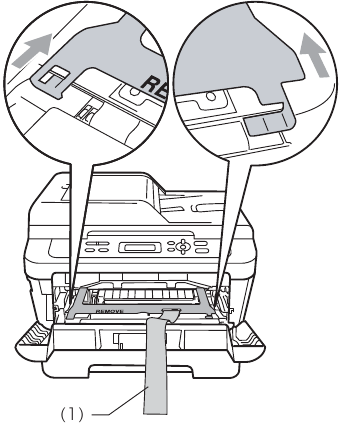

4. Plaats het beschermende materiaal (1) in de machine met de tekst "REMOVE" (VERWIJDEREN) aan de linkerkant, zoals in de afbeelding te zien is.

5. Plaats de drum en de tonercartridge terug in de machine.

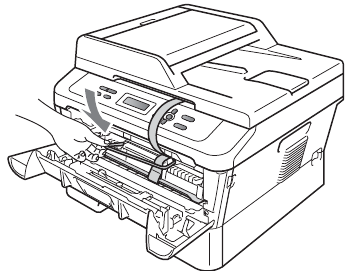

6. Plaats de elastische band over het handvat van de drum, zoals in de afbeelding te zien is.

7. Sluit de voorklep.
8. Plaats de machine in de zak waarin deze oorspronkelijk is geleverd.

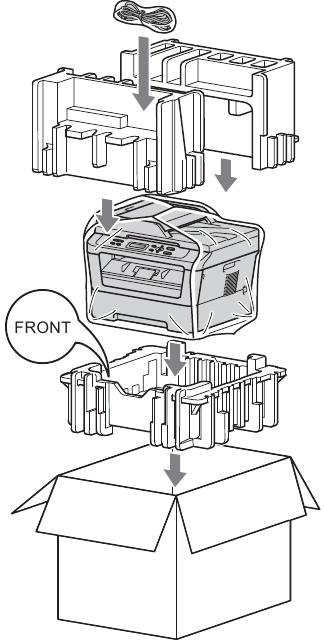

9. Pak het netsnoer en het gedrukte materiaal in de originele doos, zoals hieronder weergegeven:

10. Sluit de doos en plak deze dicht.

Verklarende woordenlijst

Dit is een uitgebreide lijst met functies en termen die voorkomen in de handleidingen van Brother. De beschikbaarheid van deze functies is afhankelijk van het model dat u hebt aangeschaft.

ADF (automatic document feeder
(Voor DCP-7065DN))
Het document kan in de ADF worden geplaatst en automatisch pagina voor pagina worden gescand.

Cancel Job
Annuleert een geprogrammeerde afdruktaak en wist het geheugen van het apparaat.

Contrast
Instelling om te compenseren voor donkere of lichte documenten, door kopieën van donkere documenten lichter en lichte documenten donkerder te maken.

Gray Scale
De grijstinten die beschikbaar zijn voor het kopiëren van foto's.

LCD (liquid crystal display)
Het beeldscherm op het apparaat dat interactieve berichten weergeeft tijdens On-Screen Programming en de datum en tijd weergeeft wanneer het apparaat inactief is.

Menu mode
Programmeermodus voor het wijzigen van de instellingen van uw apparaat.

OCR (optical character recognition)
ScanSoft™ PaperPort™ 12SE met OCR of Presto! De softwaretoepassing PageManager zet een afbeelding van tekst om in tekst die u kunt bewerken.

Resolution
Het aantal verticale en horizontale lijnen per inch.

Scanning
Het proces van het verzenden van een elektronische afbeelding van een papieren document naar uw computer.

Temporary settings
U kunt bepaalde opties kiezen voor elke kopie zonder de standaardinstellingen te wijzigen.

User Settings List
Een afgedrukt rapport dat de huidige instellingen van het apparaat weergeeft.

Brother International Corporation
100 Somerset Corporate Boulevard
P.O. Box 6911
Bridgewater, NJ 08807-0911 USA
Brother International Corporation (Canada) Ltd.
1 rue Hôtel de Ville,
Dollard-des-Ormeaux, QC, Canada H9B 3H6

Visit us on the World Wide Web http://www.brother.com/

Referenties

• Brother Office Electronics for Home and Home Office

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Brother DCP-7060D, DCP-7065DN, HL-2280DW Handleiding

Beschikbare talen
