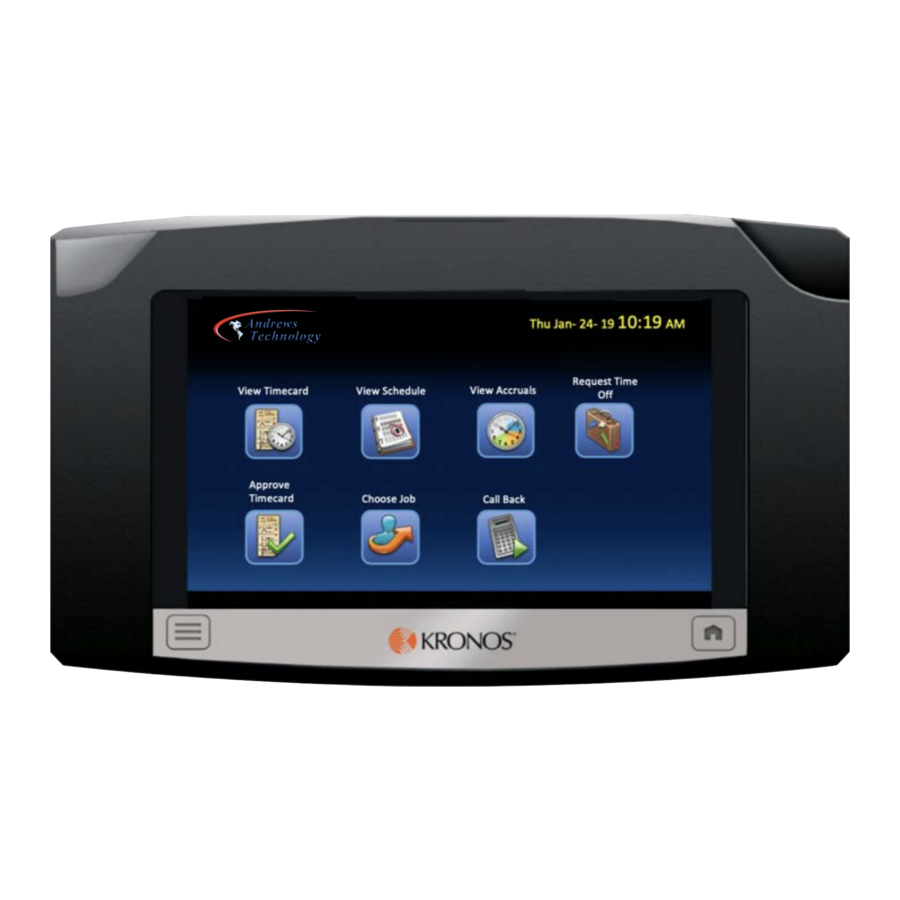

Kronos InTouch 9100 Handleiding

Overzicht

Dit document beschrijft hoe u de microSD-kaart in de InTouch 9100 prikklok vervangt. Wees voorzichtig bij het hanteren van de microSD-kaart om schade aan de kaart of de houder te voorkomen.

Inhoud van de set

Vereist gereedschap
L-vormige veiligheidsschroevendraaier die bij de InTouch 9100 prikklok is geleverd.

Voordat u begint: De InTouch 9100 prikklok moet volledig zijn uitgeschakeld voordat u deze handeling uitvoert.

De prikklok uitschakelen

Voordat u de prikklok opent, verzamelt u de gegevens ervan met behulp van de hostapplicatie. Raadpleeg de online help van de hostapplicatie voor meer informatie.

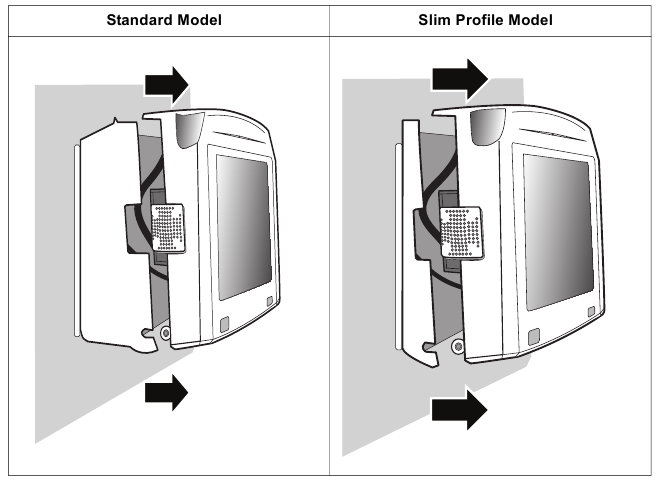

1. Gebruik de veiligheidsschroevendraaier om de bovenste schroef te verwijderen en draai vervolgens de veiligheidsschroeven aan de zijkanten van de prikklok los.

2. Open de klep voorzichtig.

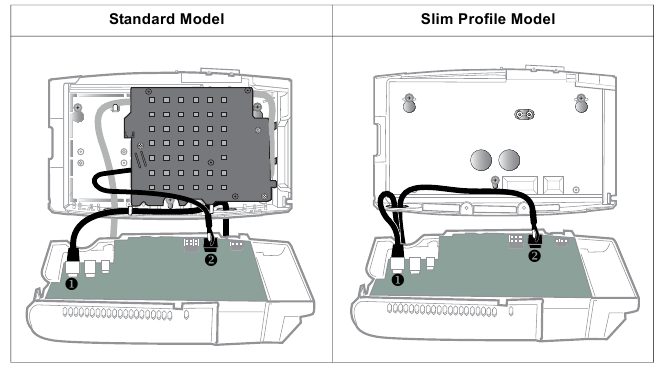

   De volgende afbeeldingen tonen zowel de Ethernet-kabel als de voedingskabel die op het moederbord zijn aangesloten. Uw configuratie kan afwijken.

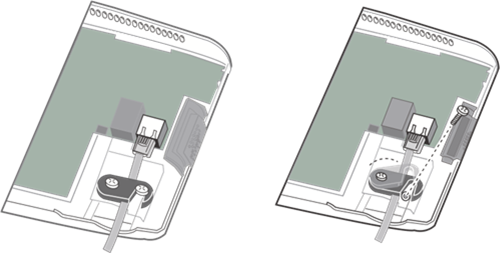

3. Als uw prikklok is aangesloten op een nabijgelegen stopcontact, koppelt u de voedingseenheid los van het stopcontact. Verwijder vervolgens de voedingskabel van het moederbord.
4. Maak de trekontlastingsklem los en draai deze vervolgens om de Ethernet-kabel vast te zetten.

5. Duw de bovenkant van de Ethernet-connectorclip in en trek vervolgens de kabel uit het moederbord.

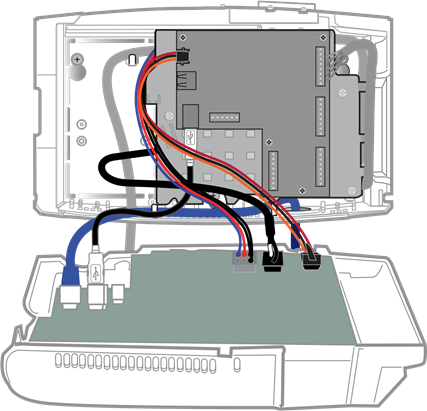

6. Koppel alle overige kabels los van de prikklok. De volgende afbeelding toont de kabels die u moet loskoppelen (uw configuratie kan afwijken).

7. Plaats de klep van de prikklok met het scherm naar beneden op een vlakke ondergrond.
8. Ga naar "De microSD-kaart vervangen".

De microSD-kaart vervangen

U moet de prikklok volledig uitschakelen voordat u de microSD-kaart vervangt.

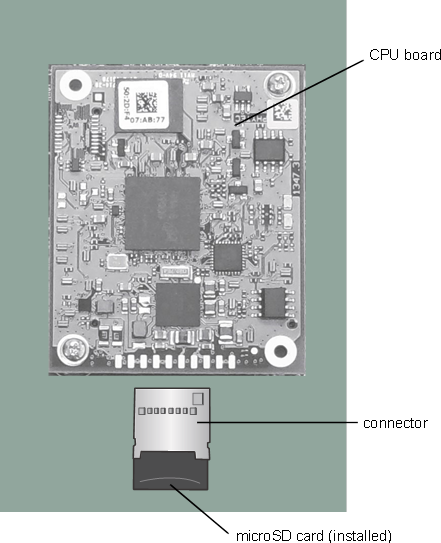

1. Er staat een kleine boog op de microSD-kaart. Deze kan gedeeltelijk bedekt zijn door een barcode-label. Gebruik uw vingernagel of een kleine schroevendraaier om de oude microSD-kaart vast te pakken en uit de connector te schuiven.

2. Duw de nieuwe microSD-kaart voorzichtig met de contacten naar beneden in de connector totdat deze goed vastzit. Oefen niet te veel druk uit.
3. Ga naar "Volgende stappen".

Volgende stappen

1. Afhankelijk van uw configuratie:
   • Sluit de Ethernet-kabel aan op het moederbord. Als u een Power-over-Ethernet-kabel gebruikt, wordt de prikklok ingeschakeld.
   • Steek de transformator in het externe stopcontact
   • Steek de transformator in het stopcontact waarop de basis is gemonteerd.
   • Sluit de overige kabels aan.
2. Sluit de klep van de prikklok voldoende zodat u het scherm kunt zien wanneer de prikklok opstart en interne diagnoses uitvoert. Wanneer dit proces is voltooid, geeft de prikklok de tijd en datum weer (mogelijk moet u deze later opnieuw instellen).
   Opmerking: Als het scherm de tijd en datum niet weergeeft of de prikklok niet lijkt te werken, controleer dan al uw aansluitingen. Raadpleeg het gedeelte "Probleemoplossing en preventief onderhoud" van de InTouch 9100 Installatiehandleiding voor meer informatie.
3. Pas de speling in de kabels aan en draai vervolgens de trekontlastingsklem vast.
4. Sluit de voorklep en gebruik de veiligheidsschroevendraaier om de bovenste schroef en de twee schroeven aan de zijkanten vast te draaien.
5. Open de onderhoudsmodus op de prikklok. Configureer het IP-adres en de apparaat-ID opnieuw en initialiseer vervolgens de prikklok. Raadpleeg de systeembeheerdershandleiding van de hostapplicatie en de InTouch 9100 gebruikershandleiding (het gedeelte over de eerste installatie) voor meer informatie.
