Dell H625cdw, S2825cdn, H825cdw Installatiehandleiding

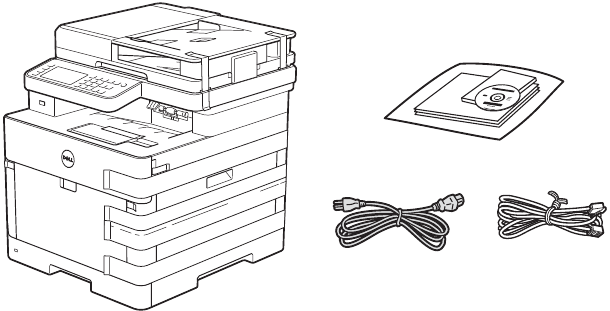

Controleer de inhoud van de doos

Voordat u uw Dell-printer instelt en gebruikt, dient u de veiligheidsinstructies te lezen en op te volgen in de Belangrijke informatie die bij uw printer wordt geleverd.

OPMERKING: De inhoud van de doos varieert afhankelijk van het land of de regio waar u de printer hebt gekocht.

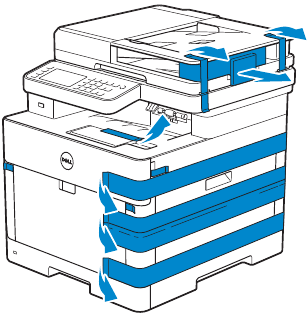

Verwijder het verpakkingsmateriaal

OPMERKING: De locatie van de plakband en de vorm van het verpakkingsmateriaal kunnen variëren.

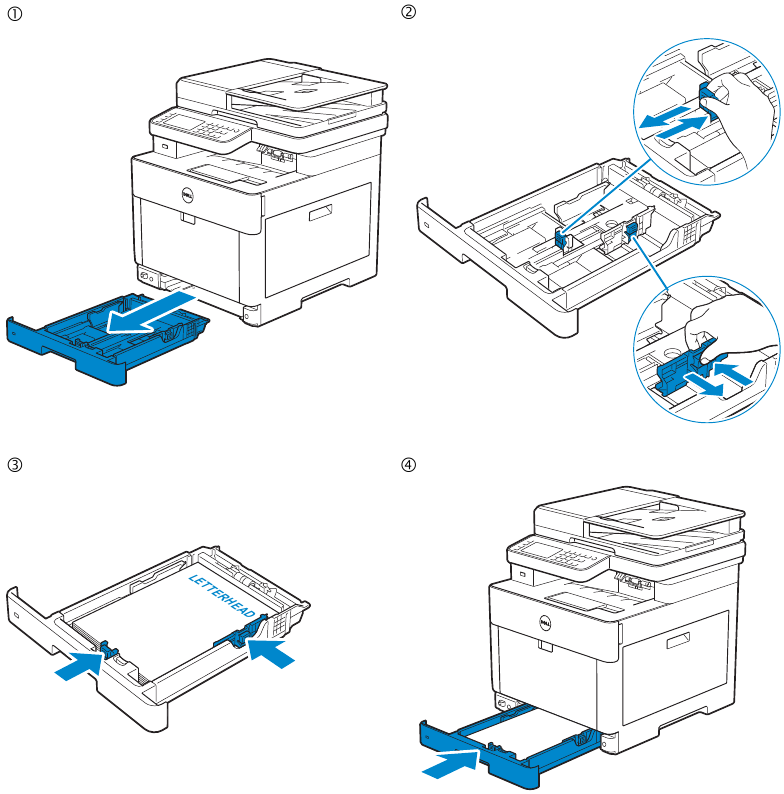

Bereid de lade voor en vul papier aan

OPMERKING: Wanneer u papier van het formaat Legal plaatst, verlengt u de lade terwijl u de hendel aan de voorkant van de lade indrukt. Zie de Gebruikershandleiding voor meer informatie.

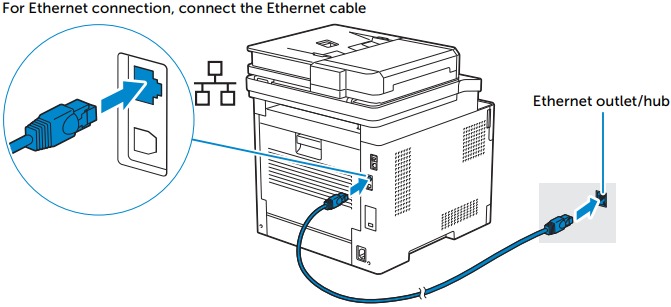

Sluit de benodigde kabels aan

OPMERKING: Sluit voor een draadloze verbinding de USB-kabel of Ethernet-kabel niet aan (alleen Dell H625cdw / Dell 825cdw).

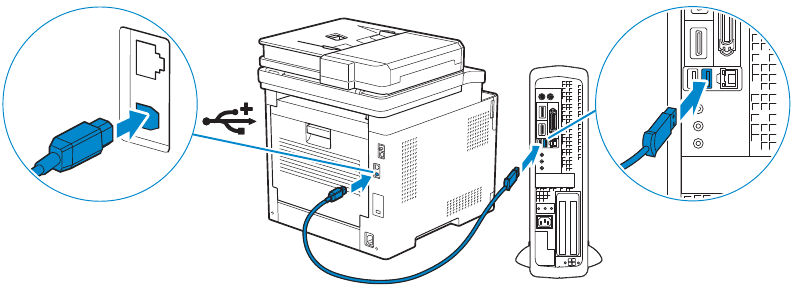

Sluit voor een USB-verbinding de USB-kabel aan

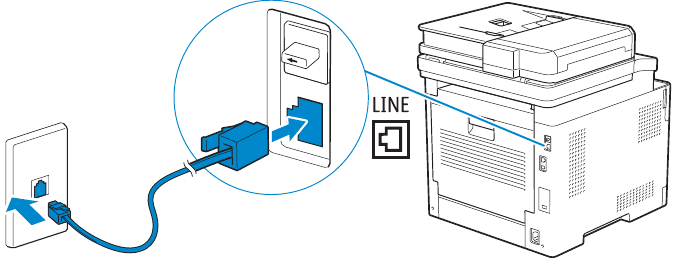

Sluit voor een faxverbinding de telefoonkabel aan

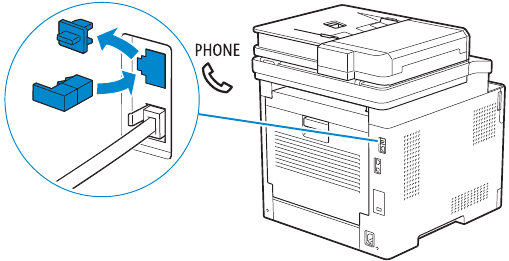

OPMERKING: Als de telefooncommunicatie in uw land serieel is (zoals in Duitsland, Zweden, Denemarken, Oostenrijk, België, Italië, Frankrijk en Zwitserland) en u een gele terminator hebt gekregen, plaatst u de gele terminator in de telefoonconnector.

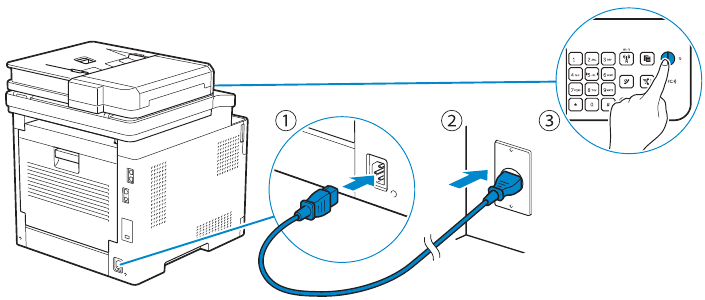

Sluit het netsnoer aan en schakel het apparaat in

De volgende afbeelding gebruikt de Dell H825cdw als voorbeeld.

OPMERKING: Wanneer u de printer voor de eerste keer inschakelt, verschijnt de eerste installatie op het bedieningspaneel. Als u niet begint met het configureren van de eerste instellingen, wordt de printer na drie minuten automatisch opnieuw opgestart. U kunt ervoor kiezen om de wizard voor de eerste installatie later indien nodig op het bedieningspaneel uit te voeren.

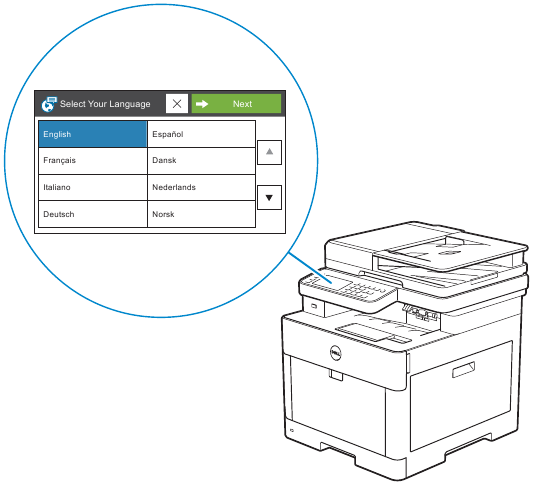

Configureer de apparaatinstellingen

Stel de taal, tijdzone, datum en tijd in en volg de instructies om de fax in te stellen. De printer wordt automatisch opnieuw opgestart nadat u op OK tikt dat aan het einde van de instelling verschijnt.

Installeer drivers en hulpprogramma's

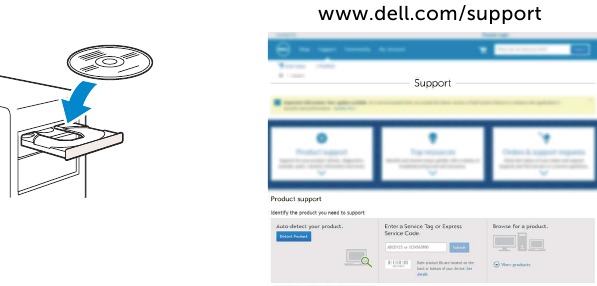

Plaats de Software en Documentatie -schijf in uw computer (alleen Windows).
U kunt ook naar dell.com/support gaan, de servicetag van uw printer invoeren, de nieuwste software en driver downloaden en vervolgens het bestand openen dat u hebt gedownload.

OPMERKING: Voordat u begint, moet u er voor een bekabelde printerinstallatie voor zorgen dat de printer met een Ethernet- of USB-kabel op uw computer is aangesloten. Zorg er voor een draadloze printerinstallatie voor dat er geen kabel is aangesloten tussen de printer en uw computer, of dat er geen Ethernet-kabel op de printer is aangesloten.

Klik in het venster Dell Printer Easy Install op Next (Volgende). Dell Printer Easy Install begint te zoeken naar uw printer (alleen Windows).

Draadloze printer (Dell H625cdw / Dell H825cdw alleen)
OPMERKING: Deze printer wordt ondersteund op 802.11b/g/n via 2,4 GHz, maar is niet compatibel met 802.11n/ac via 5,0 GHz.

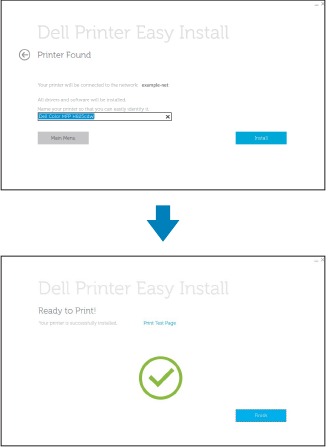

1. Wacht tot de wizard Dell Printer Easy Install uw printer heeft gevonden.

2. Nadat de printer is gevonden, klikt u op Install (Installeren). Volg de instructies op het scherm om de installatie te voltooien.


Ethernet-printer

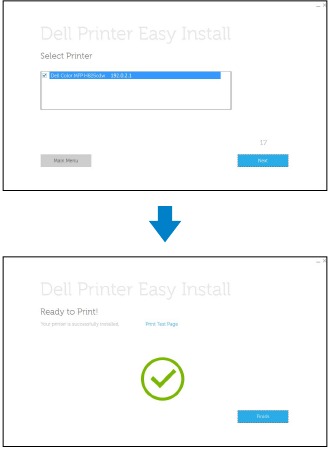

1. Wacht tot de wizard Dell Printer Easy Install uw printer heeft gevonden.

2. Nadat de printer is gevonden, selecteert u de printer en klikt u op Next (Volgende). Volg de instructies op het scherm om de installatie te voltooien.


USB-printer

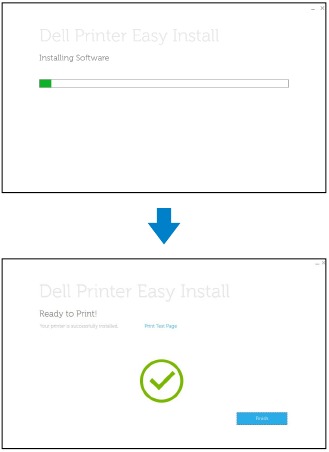

1. Wacht tot de wizard Dell Printer Easy Install uw printer heeft gevonden en geïnstalleerd.

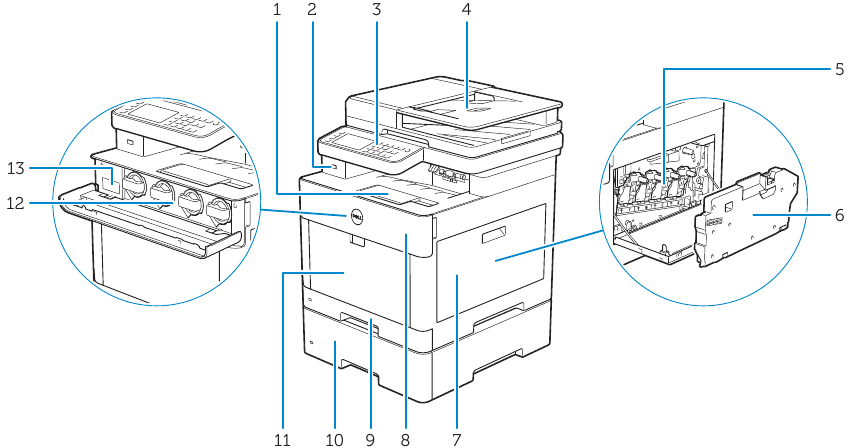

Productkenmerken

1. Verlengstuk uitvoerlade
2. USB-poort aan de voorkant
3. Bedieningspaneel
4. Duplex automatische documentinvoer (DADF)
5. Drumcartridges
6. Afvaltonerbox
7. Rechter zijdeksel
8. Voorste klep
9. Lade 1
10. Optionele 550-vels lade (lade 2)
11. Multifunctionele invoer (MPF)
12. Tonercartridges
13. Servicetag

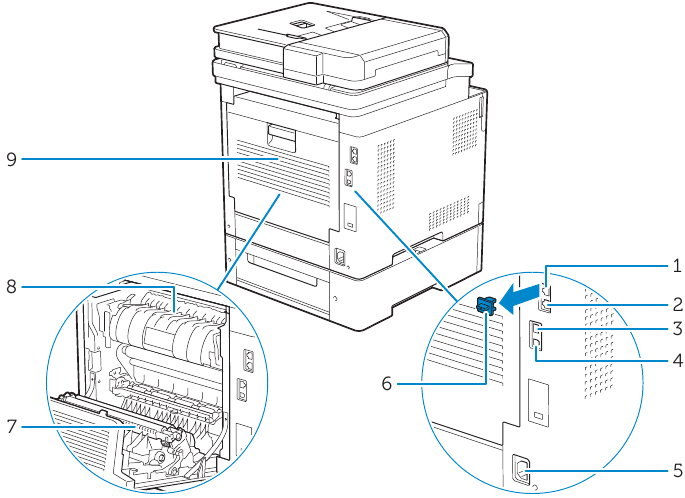

1. Telefoonconnector
2. Wandcontactdoosconnector
3. Ethernetpoort
4. USB-poort
5. Stroomconnector
6. "Blue" (Blauwe) Plug
7. Duplexunit
8. Fixeerunit
9. Achterklep

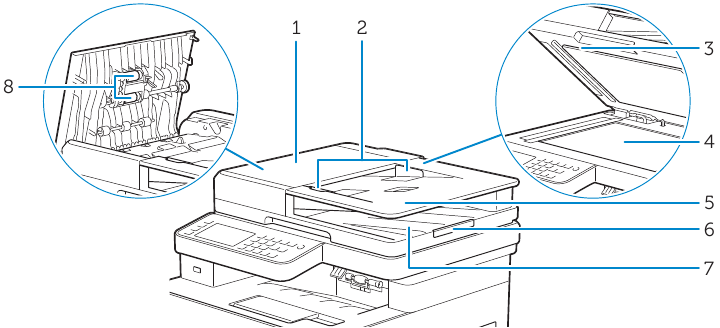

1. DADF-klep
2. Documentgeleiders
3. DADF-gootklep
4. Documentglas
5. Documentinvoerlade
6. Documentstopper
7. Documentuitvoerlade
8. DADF-invoerrollen

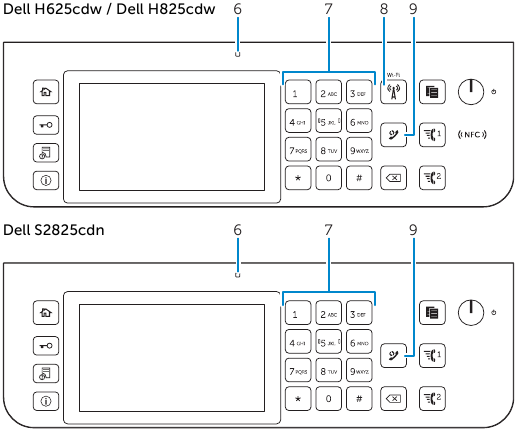

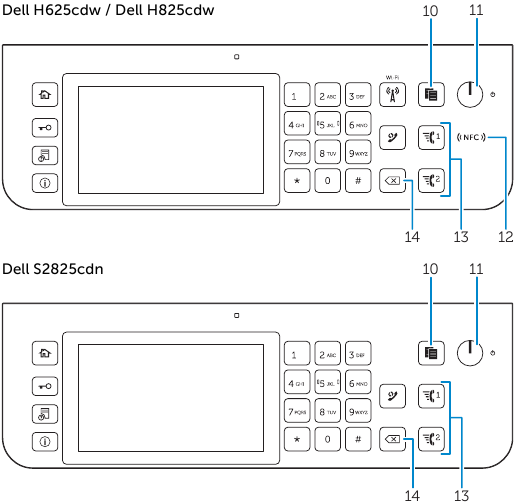

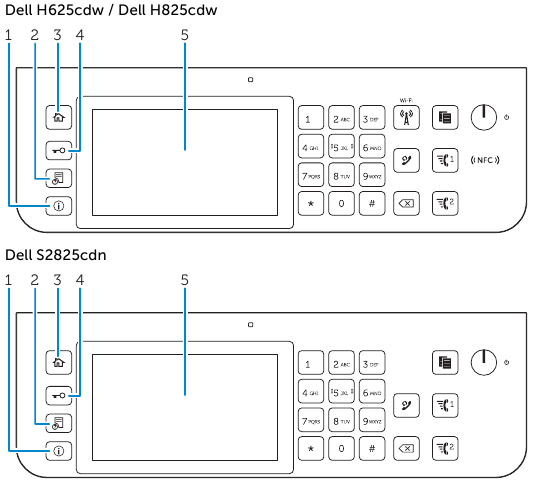

Bedieningspaneel

1. (Information) button (Informatieknop)
   Gaat naar het scherm Information (Informatie). U hebt toegang tot diverse informatie- en instellingenmenu's, kunt het niveau van verbruiksartikelen en de netwerkstatus controleren en verschillende soorten rapporten en lijsten afdrukken.
2. (Job Status) button (Taakstatusknop)
   Gaat naar het scherm Job Status (Taakstatus). Vanaf dit scherm kunt u actieve taken controleren of annuleren.
3. (Home) button (Startknop)
   Gaat naar het Home (Start) scherm.
4. (Log In/Out) button (Aanmelden/Afmelden-knop)
   Meldt af als erop wordt gedrukt terwijl de gebruiker is aangemeld.
5. Touch Panel (Aanraakscherm)
   Specificeert de instellingen door rechtstreeks op het scherm te tikken.
   Geeft diverse instellingen, instructies en foutmeldingen weer.

6. Ready/Error LED (Gereed/Fout-led)
   Geeft een groen licht weer wanneer de printer gereed is en een knipperend groen licht wanneer er gegevens worden ontvangen.
   Geeft een oranje licht weer wanneer er een fout optreedt en een knipperend oranje licht wanneer er een onherstelbare afdrukfout optreedt.
7. Number Pad (Numeriek toetsenblok)
   Voert nummers en tekens in.
8. (Wi-Fi) button (Dell H625cdw / Dell H825cdw only) (Wi-Fi-knop (alleen Dell H625cdw / Dell H825cdw))
   Geeft een wit licht weer wanneer de Wi-Fi is geactiveerd en knippert in bepaalde omstandigheden. Raadpleeg de gebruikershandleiding voor meer informatie.
9. (Redial/Pause) button (Herhalen/Pauze-knop)
   Herhaalt een telefoonnummer.
   Voegt een pauze in een telefoonnummer in. Wanneer op de (Redial/Pause) button (Herhalen/Pauze-knop) wordt gedrukt, verschijnt "-" op het aanraakscherm.

10. (Copy) button (Kopieerknop)
    Start het kopiëren van het document. Alleen effectief vanaf het startscherm terwijl u bent aangemeld bij de printer.
11. (Power) button (Aan/uit-knop)
    Schakelt de printer in/uit of schakelt de printer tussen twee modi: stand-by en energiebesparing. Raadpleeg de gebruikershandleiding voor meer informatie.
12. (NFC) reader (Dell H625cdw / Dell H825cdw only) (NFC-lezer (alleen Dell H625cdw / Dell H825cdw))
    Start de communicatie tussen de printer en een NFC-kaart of een mobiel apparaat met de NFC-functie wanneer de kaart of het apparaat tegen de lezer wordt getikt of ermee zwaait.
13. (Speed Dial 1/Speed Dial 2) button (Snelkiezen 1/Snelkiezen 2-knop)
    Belt het nummer dat is geregistreerd als "001" of "002" van de FAX-snelkeuze. Alleen effectief wanneer het startscherm wordt weergegeven.
14. (Delete) button (Verwijderknop)
    Verwijdert nummers en tekens.

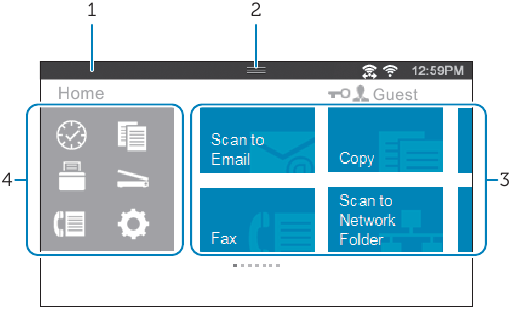

Over het startscherm

Het startscherm is het standaardscherm van de printer. Zie de volgende tabel voor basisbewerkingen.

1. Meldingsbalk
2. Handgreep
3. Tegels
4. Dockmenu

Om een tegel te selecteren	Tik op de tegel.
Om door het scherm te scrollen	Veeg over het scherm door met uw vinger over het scherm te slepen. Om sneller te scrollen, beweegt u snel over het scherm.
Om de status van de printer weer te geven	Sleep de handgreep van de meldingsbalk omlaag.
Om een tegel te verplaatsen	Tik op de tegel die u wilt verplaatsen en houd deze vast en sleep de tegel vervolgens naar de gewenste plaats.
Om een tegel toe te voegen	Tik op de tegel Add App (App toevoegen).
Om een tegel te verwijderen	Tik op de tegel die u wilt verwijderen en houd deze vast totdat verschijnt en sleep de tegel vervolgens naar . Tik op OK om de tegel te verwijderen.

Dell Printer Hub

(Dell H625cdw / Dell H825cdw only) (alleen Dell H625cdw / Dell H825cdw)
Beheer uw printer- en imagingbehoeften met gemak. De Dell Printer Hub combineert printerbeheer- en bewakingstools, geavanceerde scanfuncties, cloudconnectiviteit en meer in een eenvoudig te gebruiken console voor een vereenvoudigde gebruikerservaring en een verbeterde workflow.
Met de Dell Printer Hub hebt u eenvoudig toegang tot de Dell Document Hub voor het delen en opslaan van documenten in ondersteunde cloudservices.
Raadpleeg de FAQ over de Dell Printer Hub of bezoek Dell.com/printerhub voor meer informatie over het gebruik van de Dell Printer Hub.

Dell Printer Management Tool

(Dell S2825cdn only) (alleen Dell S2825cdn)
Beheer uw printer- en imagingbehoeften met gemak. De Dell Printer Management Tool combineert printerbeheer- en bewakingstools in een eenvoudig te gebruiken console voor een vereenvoudigde gebruikerservaring en een verbeterde workflow.
Raadpleeg de FAQ over de Dell Printer Management Tool voor meer informatie over het gebruik van de Dell Printer Management Tool.

Dell Document Hub

(Dell H625cdw / Dell H825cdw only) (alleen Dell H625cdw / Dell H825cdw)
Open en deel eenvoudig documenten, afbeeldingen en digitale inhoud met de Dell Document Hub. Deze innovatieve cloudoplossing verbindt uw printer en apparaten met populaire cloudservices en biedt een flexibele en veilige manier om vrijwel overal samen te werken.
Raadpleeg de FAQ over de Dell Document Hub of bezoek Dell.com/documenthub voor meer informatie over het gebruik van de Dell Document Hub.

Problemen met draadloze installatie

(Dell H625cdw / Dell H825cdw only) (alleen Dell H625cdw / Dell H825cdw)

Tips en trucs

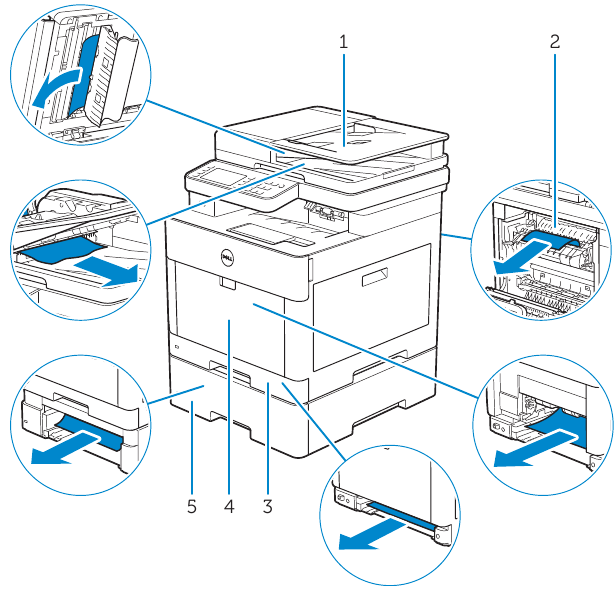

De locatie van papierstoringen identificeren

Probeer geen storingen te verhelpen met behulp van gereedschap of instrumenten. Dit kan de printer permanent beschadigen.

De volgende afbeelding toont waar papierstoringen kunnen optreden langs het traject van de afdrukmedia.

1. Duplex automatische documentinvoer (DADF)
2. Fixatie-eenheid
3. Lade 1
4. Multifunctionele invoer (MPF)
5. Optionele invoer voor 550 vel

De toner cartridge vervangen

Zie "Uw printer onderhouden" in de Gebruikershandleiding om de toner cartridge te vervangen.

De eenheid reinigen

Zie "Uw printer onderhouden" in de Gebruikershandleiding om de printer te reinigen.

Benodigdheden bestellen

U kunt online of telefonisch toner cartridges, drum cartridges en een afvaltonerbox bestellen bij Dell.

De Dell Printer Configuration Web Tool gebruiken:

1. Start de Dell Printer Configuration Web Tool.
2. Klik op Order Supplies at: (Benodigdheden bestellen bij:).

De Dell Printer Hub of Dell Printer Management Tool gebruiken:

1. Voor Windows 7: Klik op Start → Alle programma's → Dell Printers → Dell Printer Hub of Dell Print Management Tool.
   Voor Windows 10: Klik op de Start button (Startknop) → Dell Printer Hub of Dell Print Management Tool.
2. Voor Dell Printer Hub selecteert u de printer in My Printers (Mijn printers).
   Voor Dell Printer Management Tool selecteert u de printer die standaard wordt weergegeven, of een andere printer in de vervolgkeuzelijst in de rechterbovenhoek van het startscherm.
3. Klik op Supplies (Benodigdheden).
4. Bestel verbruiksartikelen via internet of telefoon.
   Als u via internet bestelt:
   Selecteer uw printertype en printernaam en klik vervolgens op Next (Volgende).
   Als u telefonisch bestelt:
   Bel het nummer dat linksboven in het venster verschijnt of klik op Contact Us (Contact met ons opnemen).
   Om ervoor te zorgen dat u de beste service krijgt, dient u de servicetag van uw Dell printer bij de hand te hebben.
   Raadpleeg het gedeelte Printerfuncties van dit document om de servicetag van uw printer te vinden.

Informatie zoeken

Raadpleeg de Gebruikershandleiding voor aanvullende informatie over printeronderdelen, printerconfiguratie, het vervangen van verbruiksartikelen, beschikbare software en probleemoplossing.

Productondersteuning
dell.com/support
dell.com/printer

Contact opnemen met Dell
dell.com/contactdell
