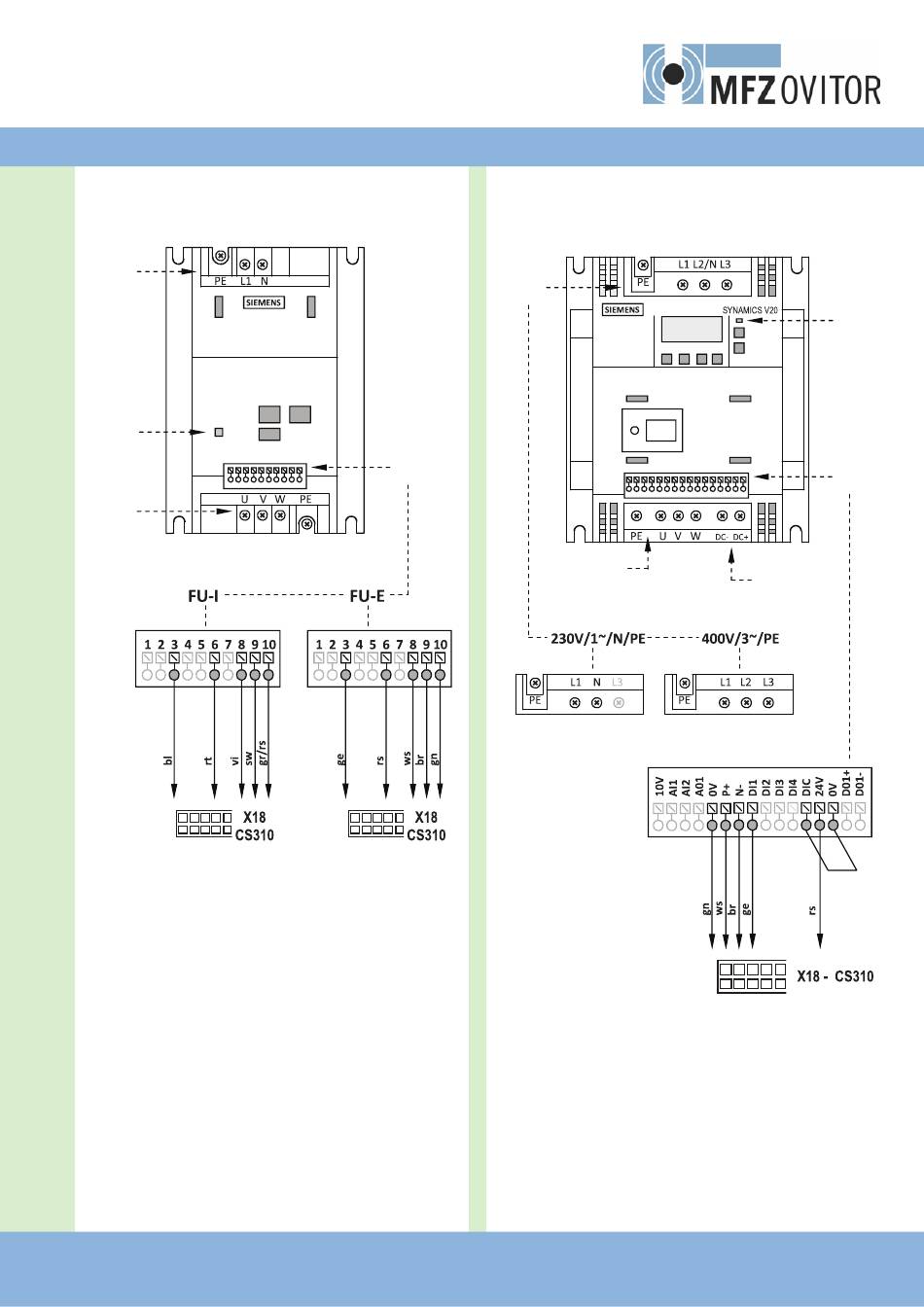

4.5
Aansluiting Siemens G110-frequentie-
omvormer
A
D
B
bl
Blauw
gr
Grijs
rs
Roze
rt
Rood
vi
Violet
sw
Zwart
A
Voeding, 230V/1~/N/PE
(Voeding via CS310 / X2)
B
Motoruitgang, 230V/3~/PE
C
Steekaansluiting voor FU-datakabel
(Verschillende kleurcodes bij FU-I en FU-E)
D
Ledje gebruik FU
C
br
Bruin
ge
Geel
gn
Groen
rs
Roze
ws
Wit
4.6
Aansluiting Siemens V20-frequentie-
omvormer
A
B
br
Bruin
ge
Geel
gn
Groen
rs
Roze
ws
Wit
A
Voeding, 230V/1~/N/PE of 400V/3~/PE
(Voeding via CS310 / X2)
B
Motoruitgang, 230V/3~/PE of 400V/3~/PE
C
Steekaansluiting voor FU-E-datakabel
D
Ledje gebruik FU
E
Aansluiting remmodule, DC+/DC-
(aansluiting remweerstand op de remmodule)
F
Brug (moet verplicht worden gebruikt)
Deurbesturing CS 310 FU / Rev.D 1.50 – 7
NL
D
C
E
F
