Sensor in een schroefdraad monteren
Sensor met montageplaatjes monteren
Andere mogelijkheid:
met adapter M6 naar M8 (toebehoren)
Montagevarianten
Sensor in een schroefdraad
Schaeffler Technologies

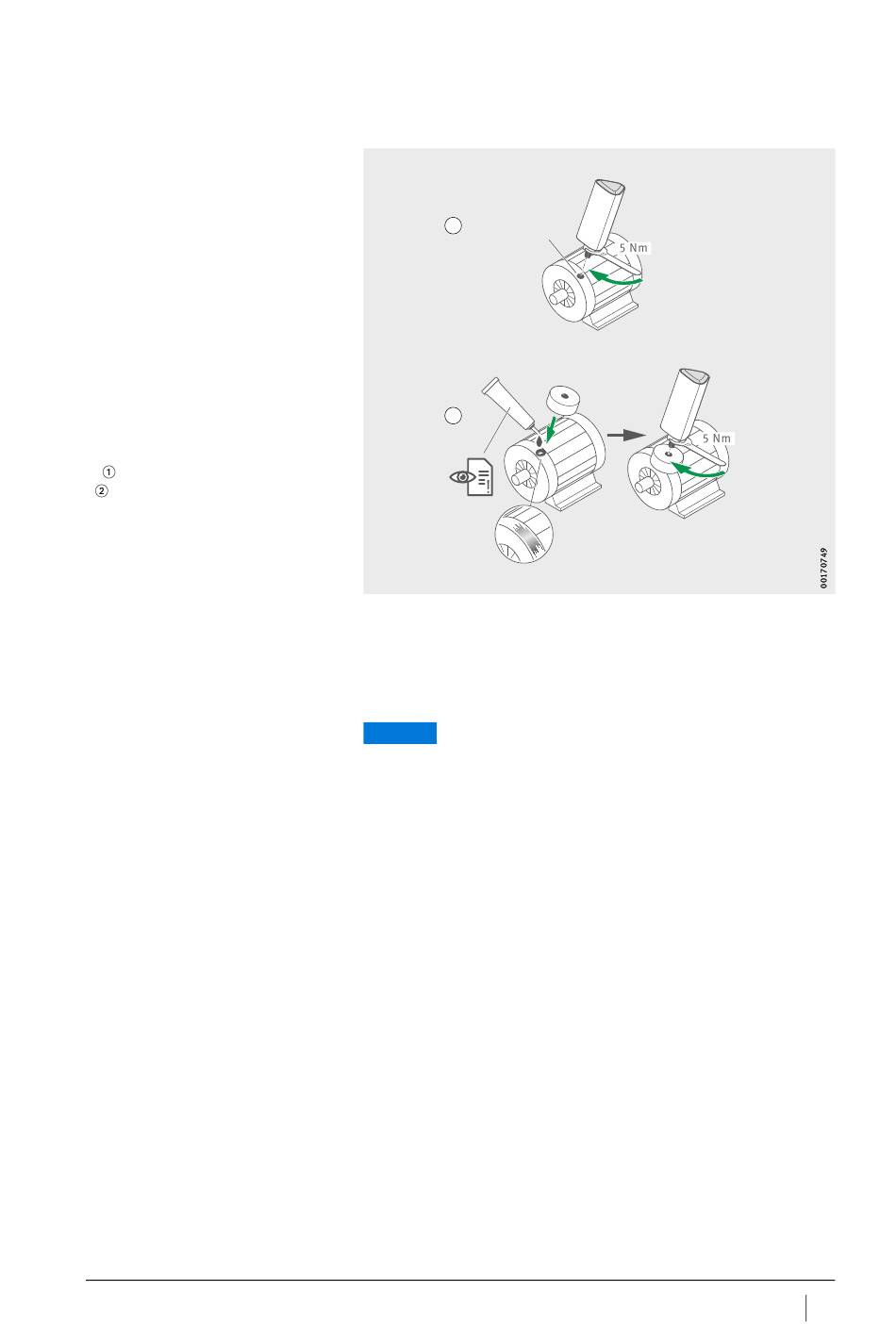

Fig. 20
De montage in een bestaande schroefdraad op de machine vereist
een vlak oppervlak en een schroefdraad M6, figuur 20:
monteren
Reinig het machineoppervlak.
Breng de schroefdraadbout aan in een schroefdraad M6.
Draai de schroefdraadbout vast met maximaal 5 Nm.
ATTENTIE
Er bestaat gevaar voor beschadiging wanneer het aanhaalmoment
niet wordt aangehouden! Een te laag aanhaalmoment kan tot
een te zwakke koppeling van de sensor aan de machine leiden;
een te hoog aanhaalmoment kan de sensor en de schroefdraadbout
beschadigen!
1
M6
2
BA 68
35
