ELEKTRISCH SCHEMA

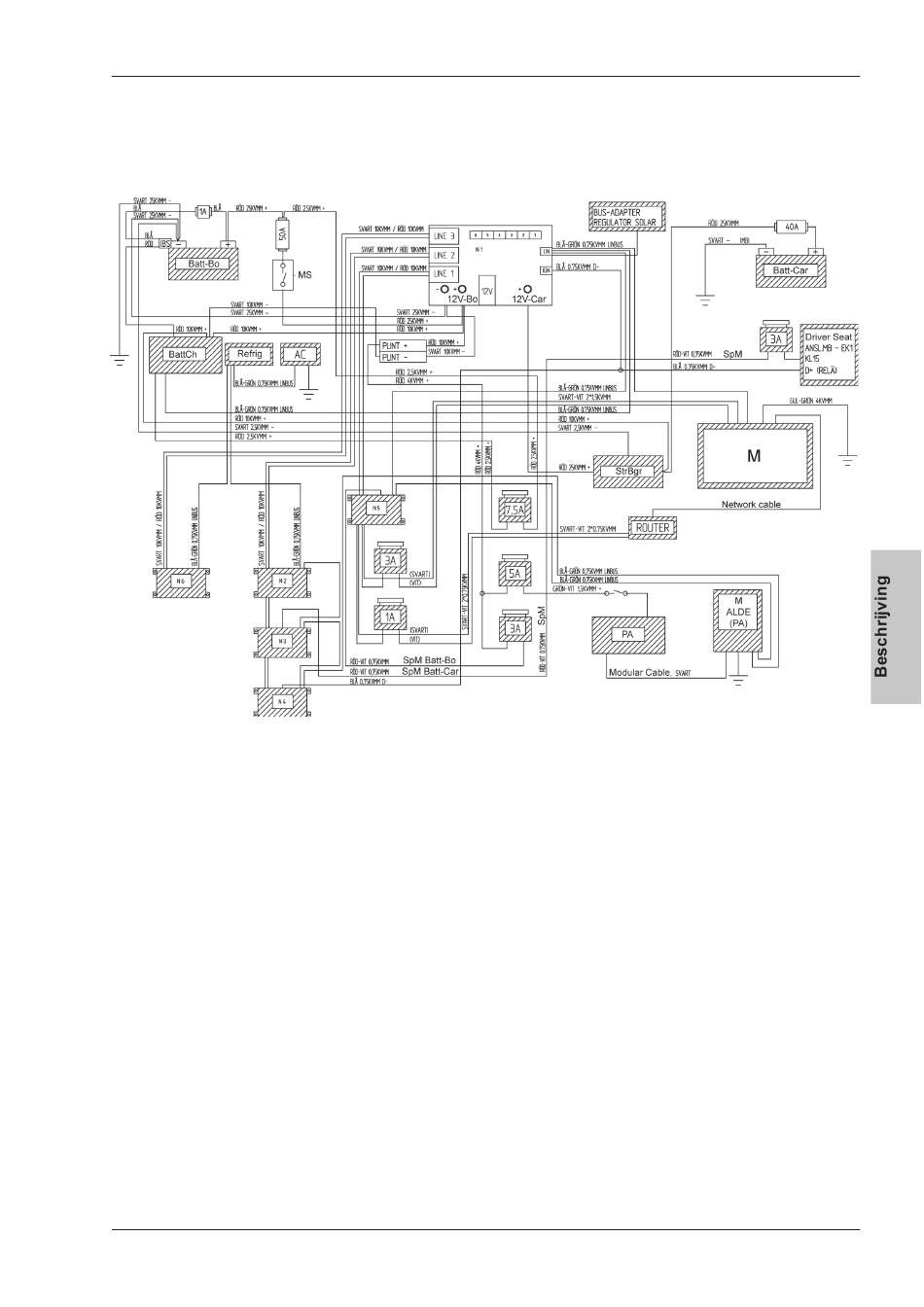

Elektrisch schema SmartD, KABE Volledig geïntegreerde campers
Toelichtingen:
12V-Bo
12V woongedeelte
12V-Car 12V auto
Batt
Accu
Batt-Bo
Accu, 12V-systeem van het woongedeelte
Batt-Car Accu, 12V-systeem van de auto
BattCh
Acculader
M
Bedieningspaneel
MS
Hoofdstroomschakelaar
N
NOD
PA
Verwarmingsketel
PLINT
Klemmenblok
Refrig
Koelkast
SpM
Spanningsmeter
StrBgr
Stroombeperking
De volgorde van de aansluiting van eenheden (N) kan van
model tot model verschillen. Er is geen verschil wat betreft
de functies.
Dit geldt voor:
• LIN-bus communicatiekabel (blauw-groen).
• 12V voedingsspanning (zwart-rood).
NL
20M-1
Beschrijving Elektrisch systeem
Kleuren:
Gul
Geel
Blå
Blauw
Vit
Wit
Grön
Groen
Brun
Bruin
Röd
Rood
Svart
Zwart
Grå
Grijs
Lila
Paars
Rosa
Roze
