WIG/TIG trådfremføring med koldtrådssvejsning
4.1 Transport
Leverancen bliver undersøgt grundigt og emballeret før levering, dog kan beskadigelser under transporten
ikke udelukkes.
Kontrol ved
modtagelse
Ved klager
Emballage i
forbindelse med
tilbagesendelse
Tab. 8
BEMÆRK
• ABIDRIVE V2 må kun blive transporteret og betjent i stående position.
4.2 Opbevaring
Fysiske betingelser ved opbevaring i lukket rum:
Tab. 2 Betingelser for transport og opbevaring på side DA-5
5 Funktionsbeskrivelse
1
1
ABIDRIVE V2 - Forside
2
TIG-svejsebrænder med
trådtilførsel

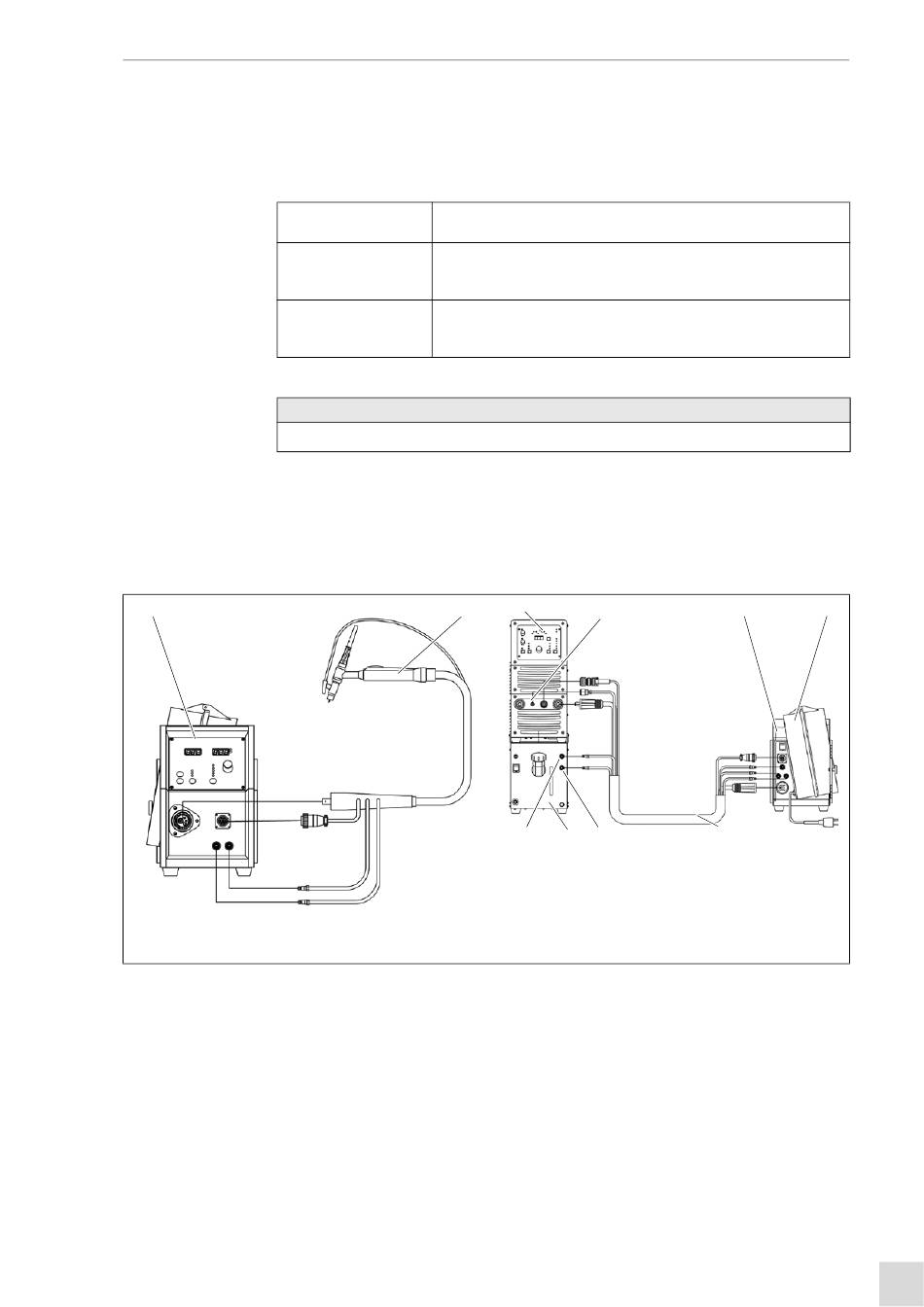

Bil. 3
Systemoversigt
ABIDRIVE V2 er en bestanddel af svejsesystemet. I den bliver den nødvendige tråd til TIG-svejsning ført
gennem slangepakke til håndsvejsebrænderen (2).
Tråden tilføres til TIG-lysbuen via en drivanordning med fire ruller. TIG-lysbuen produceres af en ABITIG-
håndsvejsebrænder (2) og en strømkilde (3).
Nødvendige komponenter til svejsningen som svejsestrøm, beskyttelsesgas og kølemiddel tilføres efter
behov til ABIDRIVE V2 (1). Den påkrævede svejsetråd afhænger af det materiale, der skal svejses, og
kommer fra den indbyggede trådspole.
Trådspoletilførslen med bremse tjener til tilførsel af normeret svejsetrådspole op til maks. 16 kg og en
diameter på maks. 300 mm.
Kontrollér, at leverancen er fuldstændig ved hjælp af transportseddelen.
Kontrollér, at leverancen ikke er beskadiget (gennemsyn).
Hvis leverancen er blevet beskadiget i forbindelse med transporten, skal du
kontakte den seneste speditør hurtigst muligt. Gem emballagen til evt.
gennemgang af speditøren.
Anvend om muligt den oprindelige emballage. Ved spørgsmål angående
emballage og transportsikring skal du kontakte din leverandør.
Transport
2
3
Strømkilde
4
Gastilslutning
5
ABIDRIVE V2 - Bagside
3
4
10
8
9
6
Trådspoletilførsel
7
Mellemkabel
8
Tilbageløb for kølemiddel (rød)
5 Funktionsbeskrivelse
5
6
7
9
Køleapparat
10 Fremløb for kølemiddel (blå)
DA - 7
