7.11 Verhoogd aanloopkoppel
Het Verhoogd aanloopkoppel zorgt ervoor dat een
hoger koppel kan worden verkregen door bij de start
gedurende 0,1-2 seconde een hoge stroom af te geven.
Dit zorgt ervoor dat een softstart van de motor zelfs
mogelijk is als het losbreekmoment bij de start hoog is.
Bijvoorbeeld bij steenbrekers enz.
Als verhoogd aanloopkoppel beëindigd is, gaat het
starten volgens de gekozen startmodus verder.
Verhoogd
aanloop-
koppel
Stroombegren-
zingslimiet
Nominale
motorstroom
03-F40

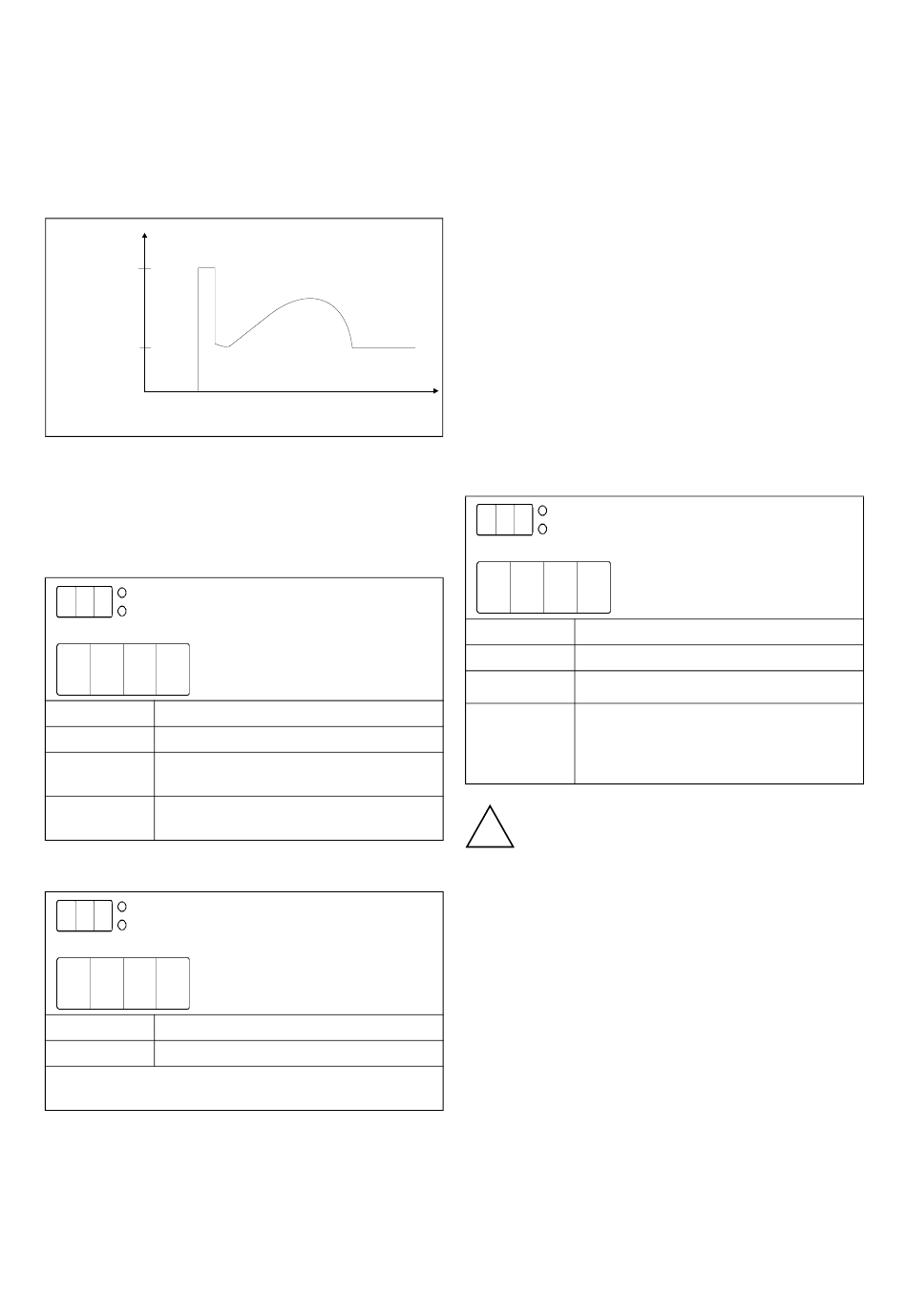

Fig. 42 Het principe van verhoogd aanloopkoppel als men de
motor in de spanningsaanloop modus start.
Deze extra functie kan samen met de meeste hoofd-
functies gebruikt worden (zie § 4.6, pagina 19).
0 3 0
F F
o
Fabrieksinst
oFF
Instelbereik
oFF, 0,1 - 2 sec
Verhoogd aanloopkoppel is gedeacti-
oFF
veerd.
Stel de verhoogd aanloopkoppeltijd
0,1-2,0
in.
0 3 1
3
0 0
Fabrieksinst
300
Instelbereik
300 - 700% of In
De stroombegrenzing van het verhoogd aanloopkop-
pel.
LET OP! Controleer of de motor de last kan versnellen met
het "Verhoogd aanloopkoppel", zonder enige schadelijke
mechanische belasting.
Verhoogd aanloopkoppel tijd
Stroombegrenzing voor het
verhoogd aanloopkoppel
7.12 Bypass
In geval van hoge omgevingstemperaturen of om
andere redenen kan het soms nodig zijn om een bypass
schakelaar te gebruiken om het warmteverlies bij het
nominaal toerental te minimaliseren (zie technische
gegevens). Door gebruik te maken van de ingebouwde
volle spanning relaisfunctie kan een externe magneet-
schakelaar worden gebruikt om de softstarter te bypas-
sen zodra de motor op toeren is.
De bypass-schakelaar kan ook worden gebruikt als
er een softe stop gewenst is. Normaal gesproken is een
Bypass-schakelaar niet nodig omdat de softstarter
immers is ontworpen voor continy gebruik. Zie Fig.
29, pagina 33.
LET OP! Als men graag gebruik wil maken van de alarm-
functies, de uitbreidingsfuncties of de uitleesfuncties, dan
moeten de 2 stroomtransformatoren buiten de softstarter
bevestigd worden zoals te zien is in Fig. 44 en Fig. 45,
pagina 45. Voor dit doeleinde is er een optionele uitbreid-
Tijd
ingskabel voor de stroomtransformatoren verkrijgbaar.
Code Nr. 01-2020-00.
0 3 2
o
F F
Fabrieksinst
Instelbereik
oFF
on
VOORZICHTIG! Als de stroomtransformatoren niet
!
bevestigd zijn zoals in Fig. 43, pagina 44 en § 6.2,
pagina 28, zullen de alarm- en uitleesfuncties niet
werken. Ver-geet niet om menu 032 op "ON" te
zetten, anders zal er een F12 alarm gaan en bij het
stopcom-mando zal er een vrijlopende stop
plaatsvinden.
Voor meer informatie, zie hoofdstuk 6.2 pagina 28.
FUNCTIONELE BESCHRIJVING SET-UP MENU
Het instellen van de Bypass-
functie
oFF
oFF, on
Bypass is gedeactiveerd.
Bypass is geactiveerd.
Programmeer relais K1 of K2 om het
Bypass magneetschakelaar te bedie-
nen, zie menu 051/052.
43
