Automatisch Vetsmeersysteem SingleLine
7.2
Drukschakelaar

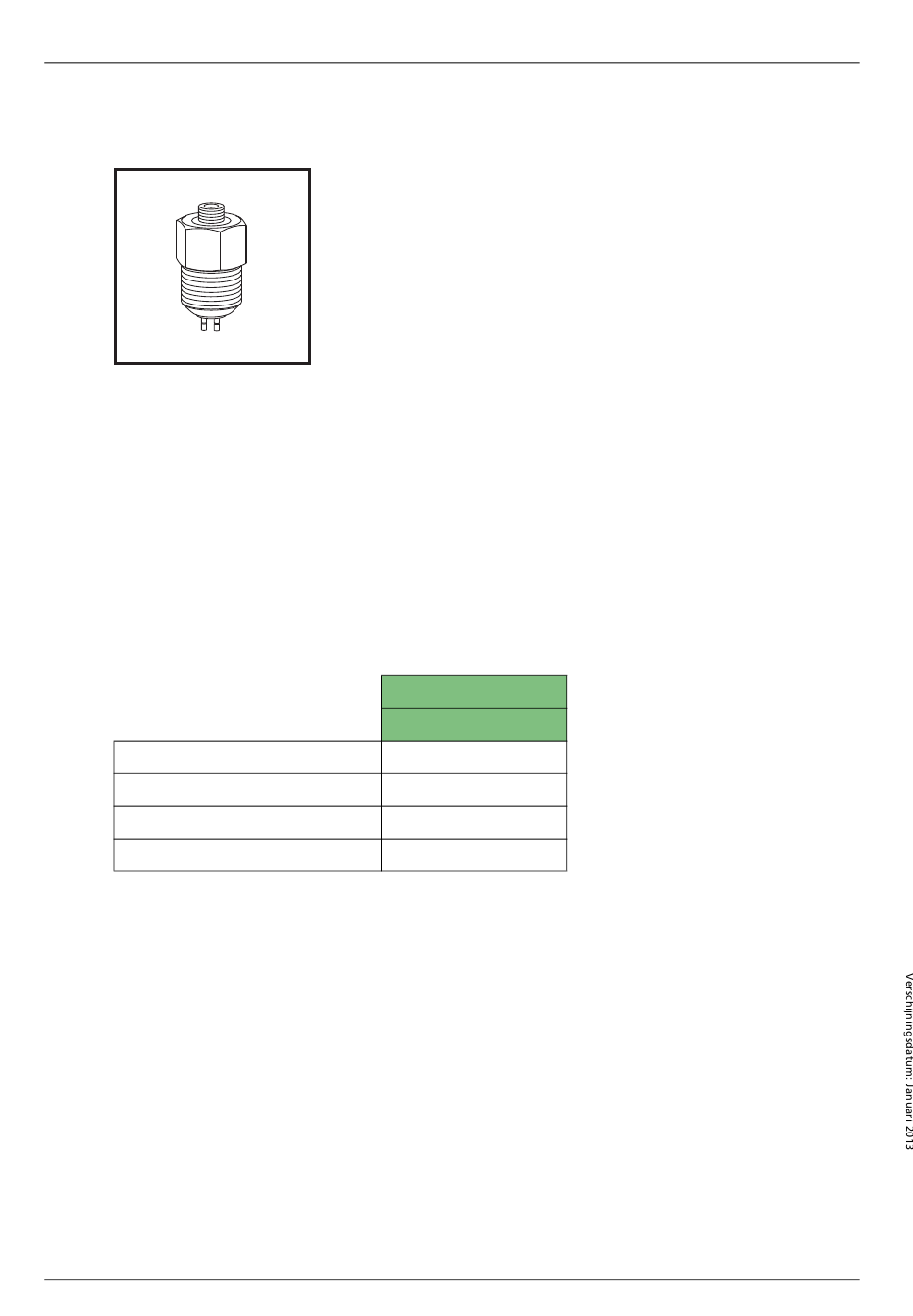

Figuur 7.2
In het vetsmeersysteem (in de hoofdleiding) is een drukschakelaar opgenomen om een te lage
vetdruk in het systeem tijdens de smeercyclus te signaleren.
Deze schakelaar wordt bij 40 bar zover ingedrukt dat een massaverbinding wordt verkregen. Is dit
tijdens de smeercyclus niet het geval, omdat geen of onvoldoende vetdruk is opgebouwd, dan zal
dit gemeld worden. Gedurende de resterende cyclustijd zal een onderbroken alarmsignaal worden
gegeven. Dit alarmsignaal herhaalt zich na een ingestelde tijd als de storing niet verholpen is.
De drukschakelaar wordt elektrisch aangesloten met een M24-schroefconnector.
Bij een systeem met pneumatische pomp wordt de drukschakelaar gemonteerd op een
distributieblok. De elektrische pomp is uitgerust met een ingebouwde drukschakelaar.
7.2.1
Technische gegevens
type
schakeldruk
aansluiting
schroefaansluiting
32
Overige componenten
Drukschakelaar
artikelnummer
F104809
normaal geopend
40 bar
2-draden
M24
F212810R00
