SAEx 07.2 – SAEx 16.2 / SAREx 07.2 – SAREx 16.2 Meld- en stuureenheid: elektromechanisch
ACExC 01.2 Intrusive
4.
Montage
4.1.
Montagepositie
4.2.
Handwiel monteren
Informatie
4.3.
Multi-turn aandrijving op afsluiter/tandwielkast monteren
4.3.1.
Aandrijfvormen B, B1 – B4 en E
Toepassing
Montage
AUMA aandrijvingen en besturingseenheden kunnen zonder beperkingen in iedere
gewenste montagepositie worden toegepast.
Om beschadigingen tijdens het transport te voorkomen worden handwielen met een
diameter van 400 mm en groter los meegeleverd.

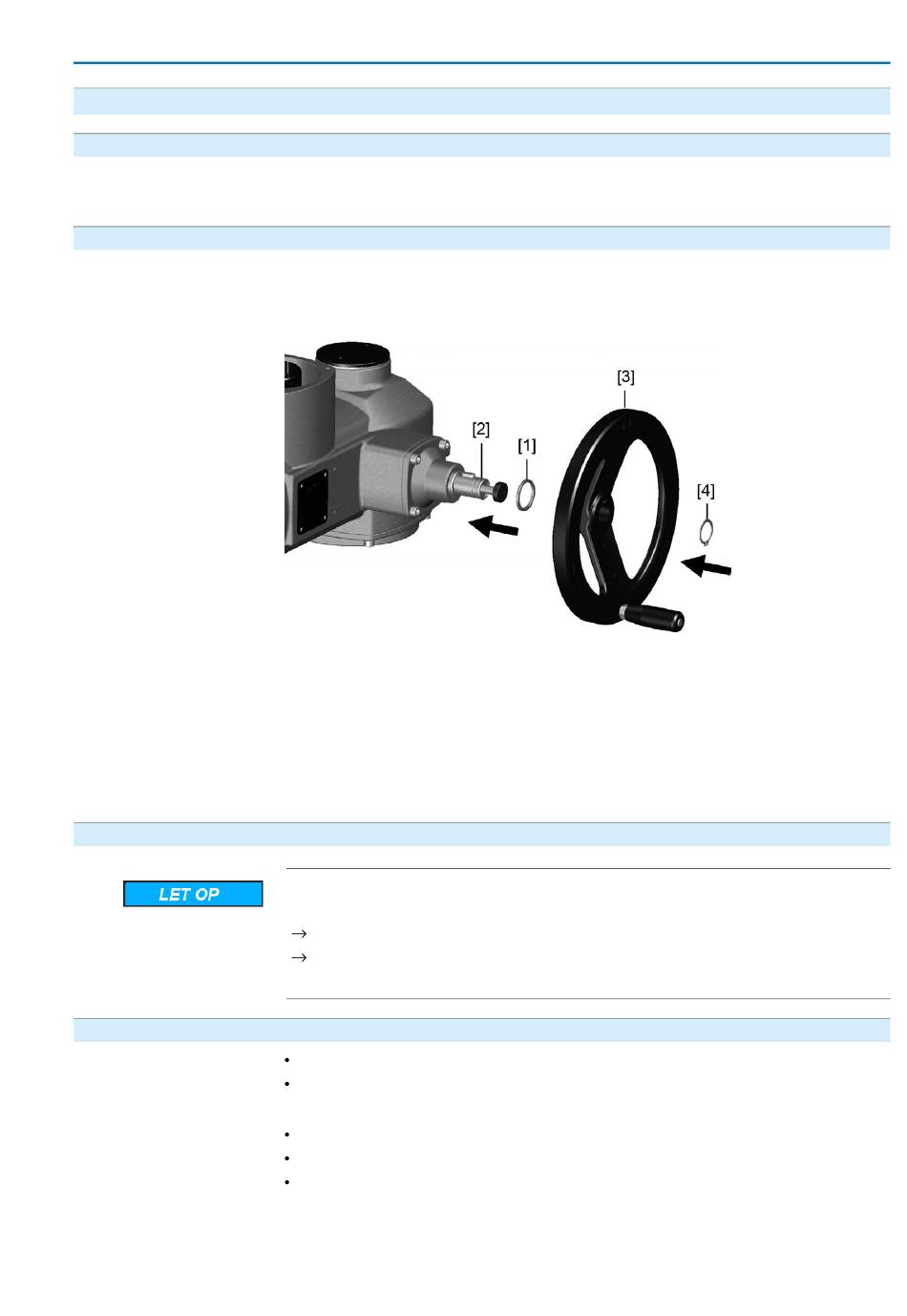

Afbeelding 6: Handwiel
[1]
Tussenring
[2]
Ingaande as
[3]
Handwiel
[4]
Circlip
1.
Indien noodzakelijk tussenring [1] op ingaande as [2] steken.
2.
Handwiel [3] op ingaande as steken.
3.
Handwiel [3] met meegeleverde circlip [4] borgen.
Corrosiegevaar door beschadigingen aan de verf en door vorming van
condenswater!
Na werkzaamheden aan het toestel eventuele lakbeschadigingen herstellen.
Na de montage het toestel direct elektrisch aansluiten zodat het
verwarmingelement de vorming van condenswater kan verminderen.
Voor draaiende, niet stijgende spindel
Niet geschikt voor stangkrachten
Aandrijfvorm boring met spiebaan:
Aandrijfvorm B1 – B4 met boring volgens EN ISO 5210
Aandrijfvorm B en E met boring volgens DIN 3210
Het is mogelijk om de aandrijfvorm B1 op een later tijdstip te vervangen door
een aandrijfvorm B3, B4 of E.
Montage
13
