(6) Druk op de TEST toets of de schakelaar van de afstandsbediening om een
continue meting te starten.
Opmerking: Soms duurt het lang voordat de waarde van de isolatieweerstand
stabiel wordt, omdat de capaciteit van de string groot is.
Het is mogelijk om de waarde van de isolatieweerstand van elke string relatief
te vergelijken door de meting te verrichten na 1 minuut testen, dus zonder lang
te wachten tot de waarde stabiel is.

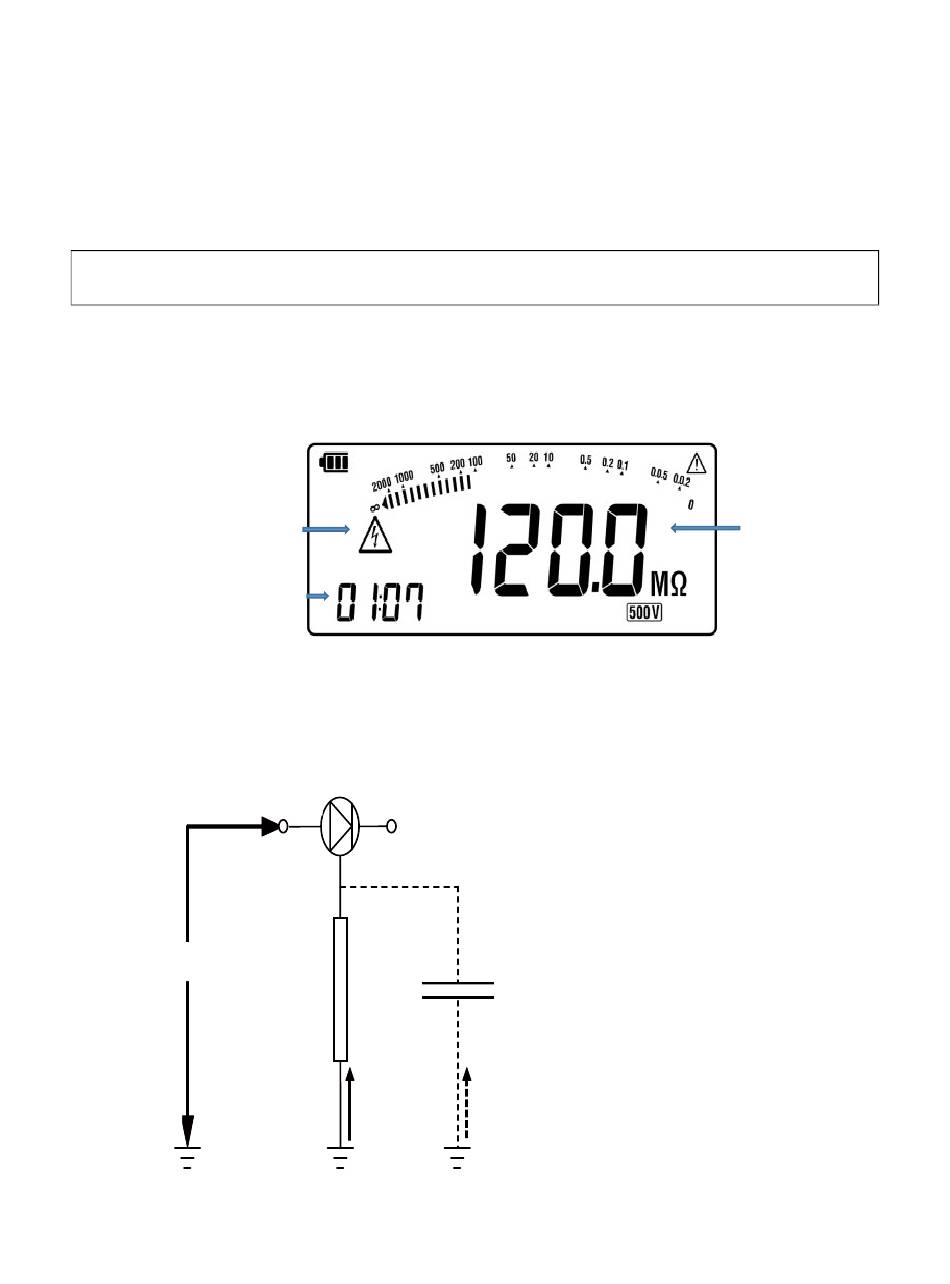

Het LCD toont ">2099MΩ" wanneer het gemeten resultaat het
displaybereik overschrijdt (over-range).
Knipperen
Verlopen tijd
Figuur 7-4
'(7) Druk nogmaals op TEST of de schakelaar van de afstandsbediening om een
continue meting te stoppen
LIJN (-)
LI NE(-) P term inal
Voltag e: V
Spanning: V
Aarding: (+)
EARTH(+ )
PV
P klem
N term inal
N klem
Resistance
Weer-
stand :RX
: RX
Stroom:I
Current: I1
1
Voorbeeld weergave
Static
Statistische
capacitance: C
capaciteit :C
Current: I 2
Stroom:I2
29
Gemeten waarde
Invloed van spanning
en stroom opgewekt
door PV systeem
worden in mindering
gebracht
De stroom I2 stopt
wanneer de statische
condensator C volledig
is opgeladen.
Weerstand =
Spanning/Stroom
Figuur 7-5
