5
Elektrische aansluiting

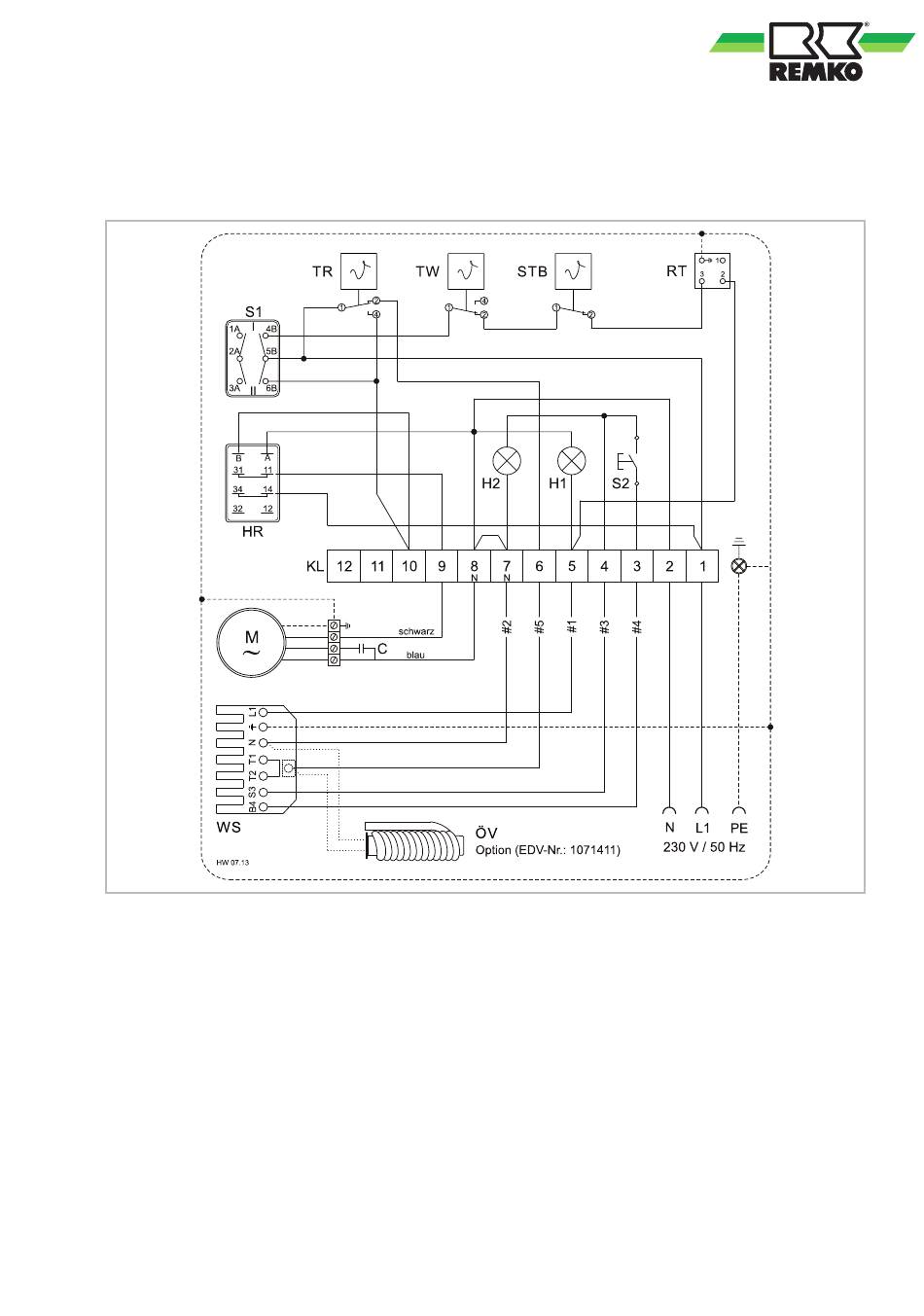

5.1 Elektrisch aansluitschema CLK 80-RV
Afb. 3: Elektrisch aansluitschema
C:
Condensator
H1:
Bedrijfslampje (groen)
H2:
Extern branderontstoringslampje (rood)
HR:
Hulprelais
KL:
Klemmenstrook
M:
B3 ventilatormotor
ÖV:
Multiplex-olievoorverwarming (optie)
RT:
Thermostaatcontactdoos
Wijzigingen in de afmetingen en de constructie, door de technische vooruitgang, voorbehouden.
S1:
Bedrijfsschakelaar
S2:
Ontstoringstoets (branderrelais)
VTB: Veiligheidstemperatuurbegrenzer
TR:
Temperatuurregelaar
TW: Thermorelais
WS: Branderstekker, 7-polig (alleen bij branderle-
vering af fabriek gemonteerd)
13
