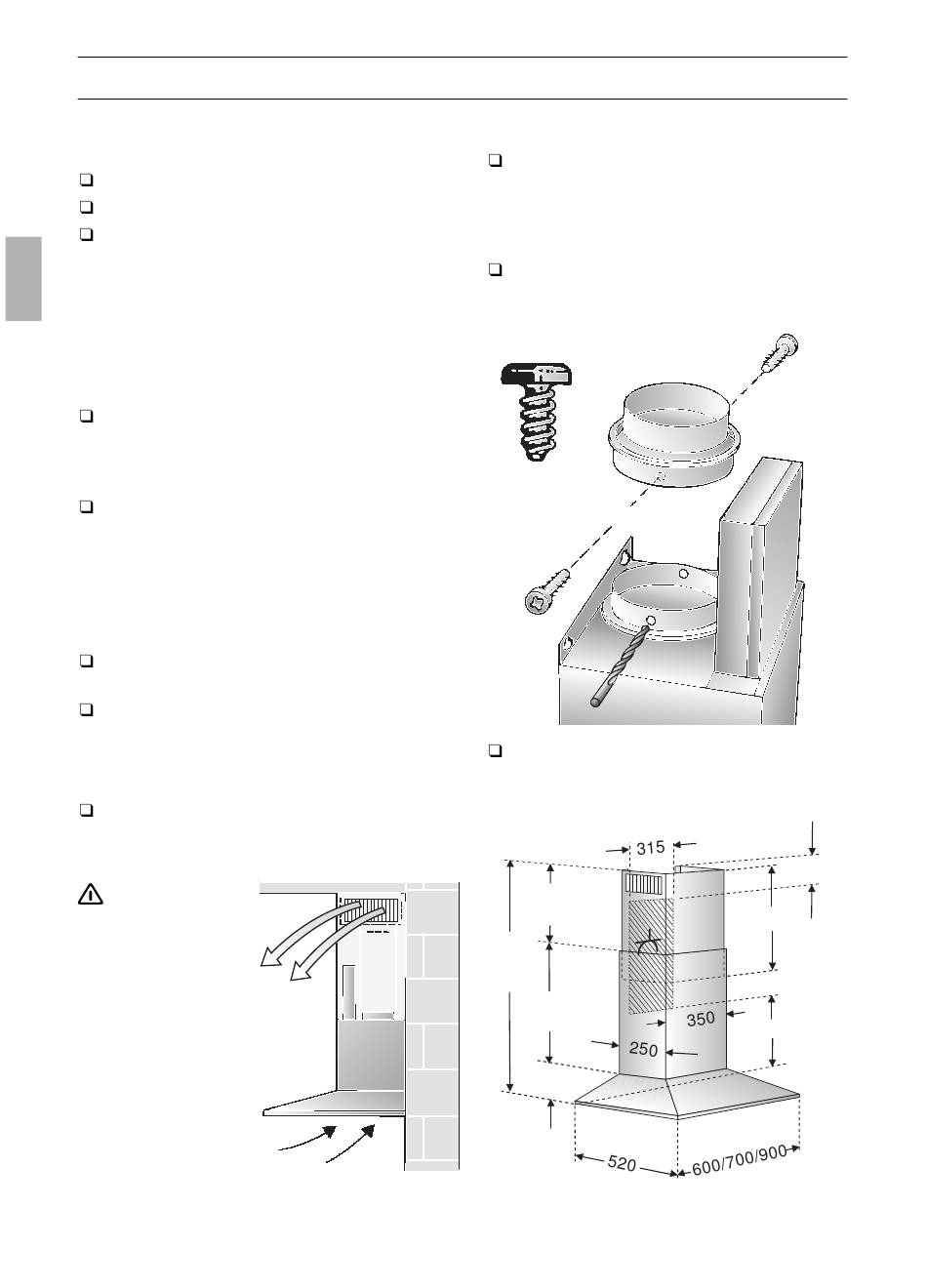

Vor der Montage
Optimale Leistung der Dunstabzugs-
haube:
Kurzes, glattes Abluftrohr.
Möglichst wenig Rohrbögen.
Möglichst große Rohrdurchmesser und
große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
Rundrohre:
Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.
Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkun-
gen haben.
l 120 mm ca. 113 cm
l 150 mm ca. 177 cm
Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Umluftbetrieb
Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.
Das komplette
Montage-Set
können Sie beim
Fachhandel
erwerben.
Die entsprechen-
den Zubehör-
Nummern finden
Sie auf der letzten
Seite.
12
2
2
Anschluss Abluftrohr l 150 mm:
Abluftrohr direkt am Luftstutzen
befestigen.
Anschluss Abluftrohr l 120 mm:
Reduzierstutzen in den Luftstutzen
einsetzen, 2 Löcher l 3 mm vorbohren
und verschrauben.
Abluftrohr am Reduzierstutzen
befestigen.
mind.
120
775-
1220
565
90
mind.120
580
mind.550
