RU
• провод сигнализационной системы длиной 4 м
• Размеры: См. стр. 6

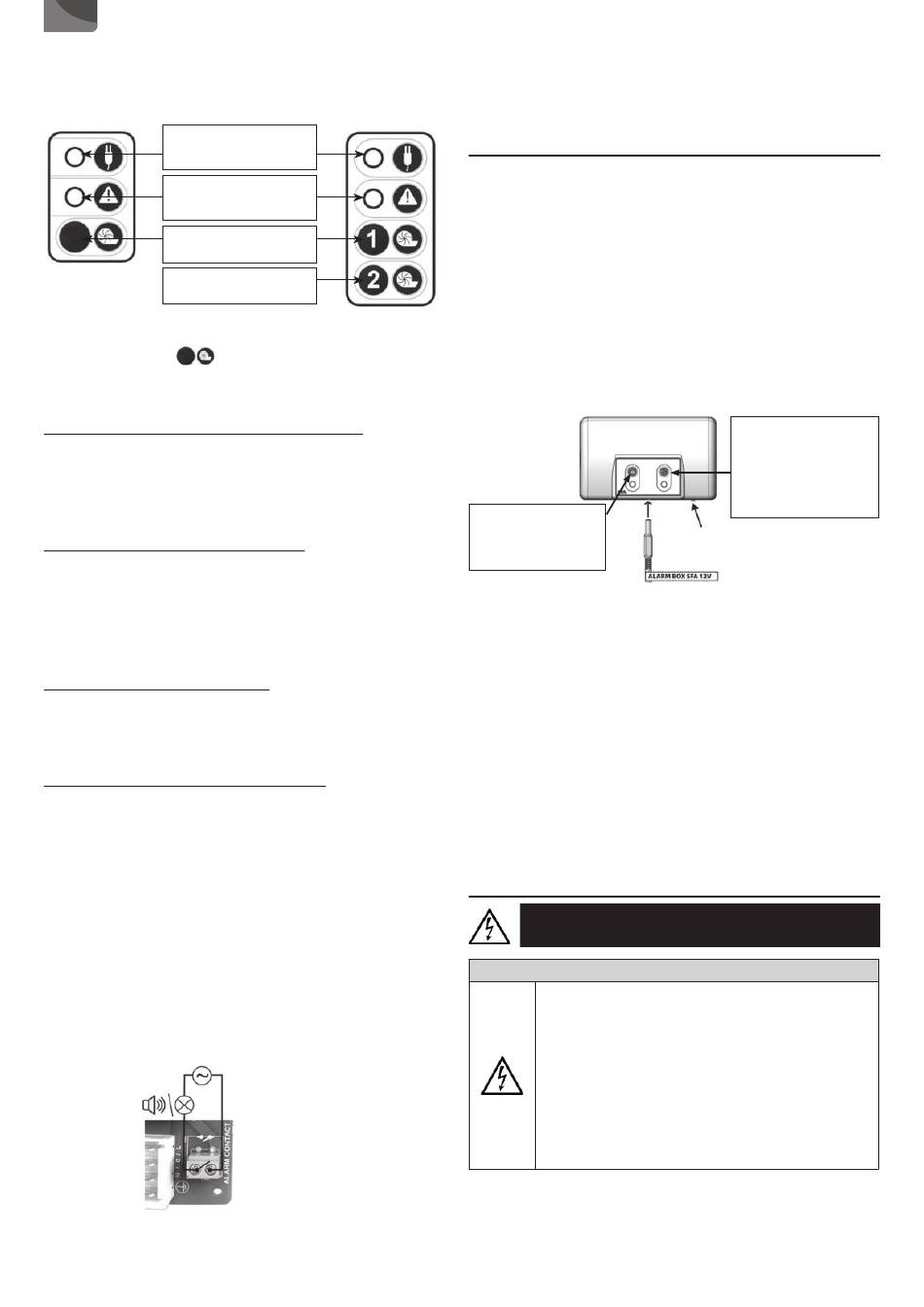

7.2 РАБОТА ПУЛЬТА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Желтый светодиодный
индикатор:
электроснабжение
Красный светодиодный
индикатор:
аварийный сигнал
Запуск вручную
Двигатель 1
Запуск вручную
Двигатель 2
При включении Sanicubic GR HP S горит желтый
светодиод.
Нажмите кнопку
, чтобы заставить работать
соответствующий насос.
7.3 ОБЩИЕ АВАРИЙНЫЕ СИГНАЛЫ
Аварийный сигнал электрической сети
В случае перебоя в подаче электроэнергии (или при
отключении устройства от сети): запускается сирена,
Sanicubic 2 GR HP S: загорается красный аварийный
светодиодный
индикатор
светодиодный индикатор сети.
Аварийный сигнал уровня воды
Если уровень воды внутри устройства ненормально
высокий: запускается сирена, загорается красный
аварийный светодиодный индикатор и оба двигателя
включаются (Sanicubic 2 GR HP S). Если этот
светодиодный индикатор мигает красным, возникла
проблема обнаружения нормального уровня воды
(длинная погружная труба).
Аварийный сигнал времени
Если один из двигателей (двигатель) работает более
чем одну минуту: запускается сирена, загорается
красный аварийный светодиодный индикатор и
включается другой мотор (Sanicubic 2 GR HP S).
Общий сброс аварийных сигналов
Если проблема, которая привела к срабатыванию
системы
сигнализации,
прекращает работать, но красный светодиодный
индикатор
продолжает
нормального рабочего цикла.
Одна из клавиш "Запуск вручную" на панели в
любом случае остановит сирену, но она выключит
красный светодиодный индикатор только тогда,
когда проблема, запустившая аварийный сигнал,
будет решена. Аварийные сигналы дистанционного
пульта также остаются включенными, пока проблема
не будет решена. Это предотвращает содержание
системы в неисправном состоянии.
7.4 ПОДКЛЮЧЕНИЕ ВНЕШНЕГО УСТРОЙСТВА
СИГНАЛИЗАЦИИ (SANICUbIC 2 GR HP S)
Макс. 250 В, 16A
Внешнее
устройство
сигнализации
Сухой контакт
Нормально
разомкнутый
системе, подключенной к источнику питания.
и
мигает
желтый
устранена,
сирена
гореть
до
следующего
Возможность
внешнего
вывода
тревожного
сигнала.
Такие
модели
оснащены
сухим
( б е с п о т е н ц и а л ь н ы м )
нормально разомкнутым
контактом,
которым
можно
управлять
помощью реле.
Контакт
сигнализации
может быть подключен к
Как только станция перейдет в режим подачи сигнала
(за исключением случаев срабатывания локальных
сигналов тревоги), контакт замкнется; размыкание
произойдет по окончании подачи сигнала тревоги.
См. электрические схемы на стр. 55.
8. ПРОВОДНОЙ БЛОК СИГНАЛИЗАЦИИ
8.1 ОПИСАНИЕ
Проводная система сигнализации воспроизводит
звуковой сигнал с выносного блока управления.
Для блока аварийной сигнализации не требуется
отдельный источник питания. Питание подается
от блока управления. В случае перебоя в подаче
электроэнергии
аккумулятор
сигнализации принимает эту задачу на себя..
• питание: 12 В
• IP 2X
• провод сигнализационной системы длиной 5 м
• Размеры: См. стр. 6
8.2 ЭКСПЛУАТАЦИЯ
Красный
светодиодный
индикатор общей
сигнализации
1. Красный светодиодный индикатор общих аварийных
сигналов
повторяет
светодиодного индикатора на панели управления.
Звуковой
сигнал
сигнализации,
пока
устранена. Для отключения аварийного сигнала
нажмите кнопку сброса*.
2. Желтый светодиодный индикатор сети указывает
на состояние электропитания блока аварийной
сигнализации:
— постоянно светящийся индикатор означает, что
бокс в данный момент подключен к сети;
— мигающий индикатор означает, что происходит
перебой в подаче питания.
3.
Сигнализацию
продолжительным нажатием на кнопку сброс*.
9. ОСМОТР И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВО ВСЕХ СЛУЧАЯХ ПЕРЕД РЕМОНТОМ ИЛИ
ОБСЛУЖИВАНИЕМ ВЫКЛЮЧИТЕ АППАРАТ ИЗ
ЭЛЕКТРОСЕТИ !
ОПАСНОСТЬ
Выполнение работ с насосной станцией
людьми,
квалифицированными
представляет опасность.
Возможны травмы!
B Ремонт и техническое обслуживание
оборудования должны выполнять люди,
прошедшие специальное обучение.
B Соблюдайте
безопасности и выполняйте инструкции
общего характера.
с
9.1 ОСМОТР
Оператор должен ежемесячно проверять, правильно
ли работает насосная станция. Для этого нужно
пронаблюдать как минимум два цикла работы
станции.
52
блока
аварийной
Желтый
светодиодный
индикатор
сигнализации
источника питания
(индикатор
источника питания)
*сброс
работу
соответствующего
подается
блоком
аварийной
неисправность
не
можно
полностью
отключить
которые
не
являются
специалистами,
правила
будет
техники
