5.6.3 Mecanismo de disparo da corrente de
serviço
Requisito(s):
ü O mecanismo de disparo da corrente de serviço
está instalado na instalação elétrica a
montante.
1 "5.2.2. Dispositivos de proteção" [} 13]
XG3
Mecanismo de disparo da corrente
de serviço
5
6

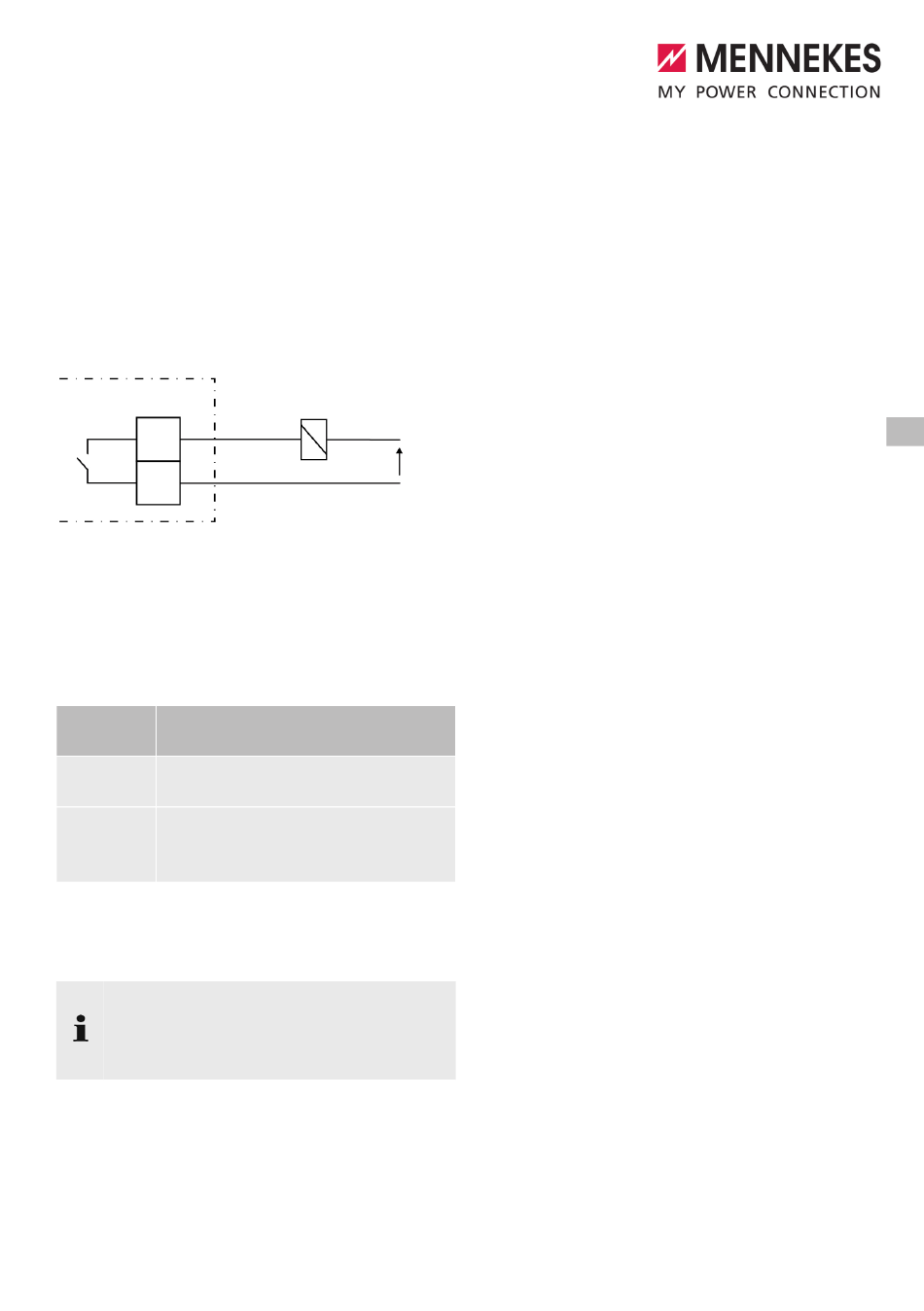

Fig. 9: Esquema de princípio: ligação de um
mecanismo de disparo da corrente de serviço
externo
u Descarnar o cabo.
u Descarnar os condutores 10 mm.
u Ligar os condutores aos terminais 5 e 6 (XG3).
Terminal
Ligação
(XG3)
5
Mecanismo de disparo da corrente
de serviço
6
Alimentação elétrica
n Máx. 230 V CA ou máx. 24 V CC
n Máx. 1 A
u Ter em atenção os dados de ligação da saída
de comutação.
1 "4. Dados técnicos" [} 10]
Em caso de falha (contacto de carga
soldado), o mecanismo de disparo da
corrente de serviço é ativado e o produto é
desligado da rede.
AC/DC
PT
17
