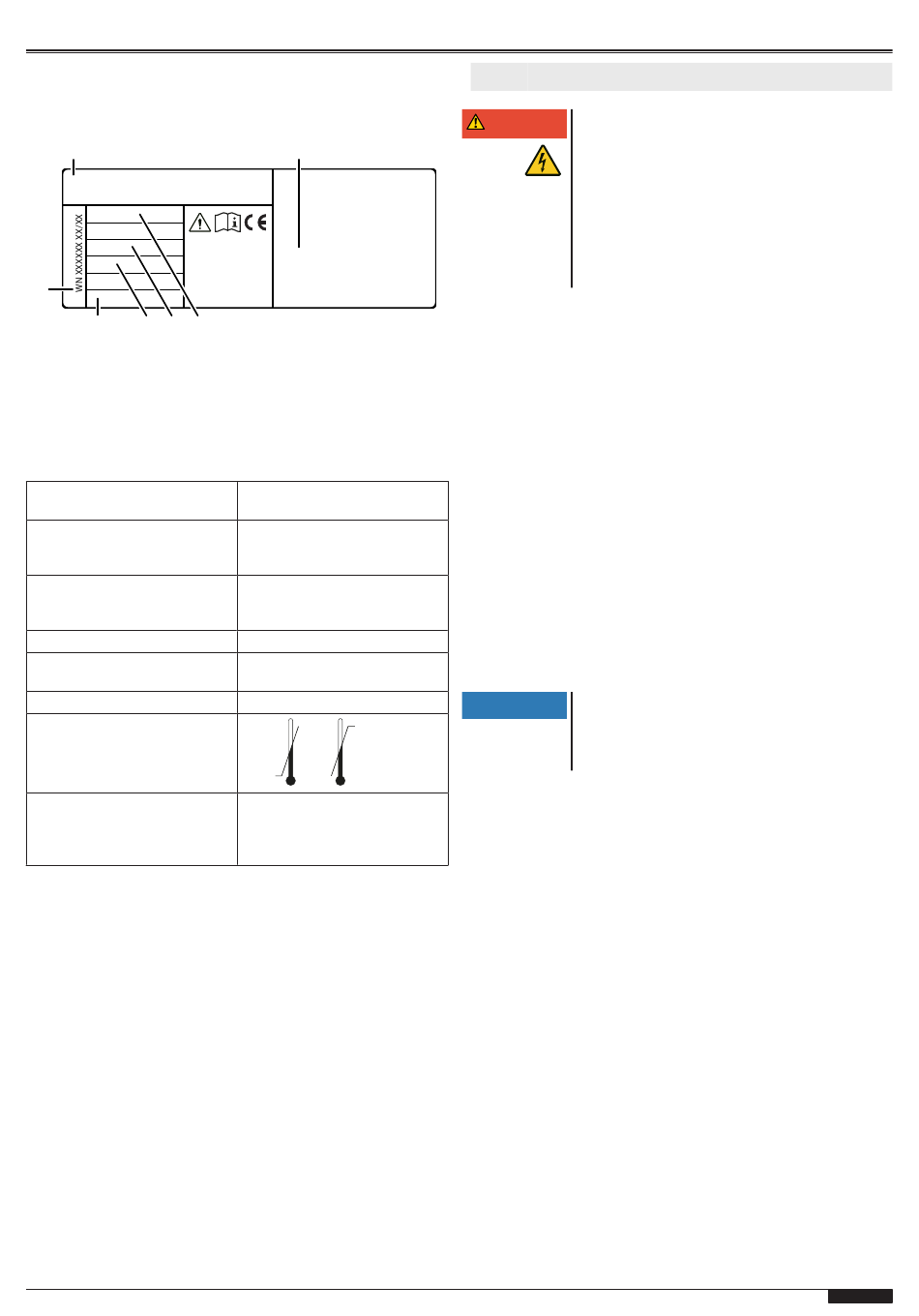

Typenschild
Das Typenschild befindet sich seitlich am Steuerungsgehäuse.
Die angegebenen Anschlusswerte sind zu beachten.
1
7
Made in Germany
6
5
4
1 Steuerungstyp
2 Hersteller und Adresse
3 Versorgungsspannung
4 Stromstärke
Technische Daten
Höhe x Breite x Tiefe
Kabeldurchführungen
Versorgungsspannung
Steuerspannung
Max. Motorleistung
Schutzart
Betriebstemperatur
Hersteller
2
3
5 Max. Motorleistung
6 Schutzart
7 WN-Nummer
250 mm x 215 mm x 120 mm
Montage senkrecht
6 x M20
2 x M16
2 x M20 V-Ausschnitt
3 N~ 400 V
3~ 230 V
1 N~ 230 V
24 V DC
max. 0,6 kW bei 230 V AC
max. 1,1 kW bei 400 V AC
IP 54
+50 °C
-20 °C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
4
Installation
Gefahr durch elektrische Spannung
GEFAHR
Das Produkt arbeitet mit hoher elektrischer
Spannung. Vor Beginn der Installation ist Folgen-
des zu beachten:
•
Lassen Sie sämtliche Arbeiten an elektri-
schen Anschlüssen durch eine Elektrofach-
kraft ausführen.
•
Der Netzanschluss muss entsprechend der
vorhandenen
werden.
Folgen Sie parallel zu den Handlungsanweisungen auch den
Abbildungen im Kapitel Anschlusspläne.
1.
Benötigte Werkzeuge
Für die Montage der Steuerung benötigen Sie folgende Werkzeu-
ge:
•
Holzgliedermaßstab oder Maßband
•
Maulschlüssel SW13
•
Kreuzschlitz-Schraubendreher PH, Gr. 2
•
Bohrmaschine
•
Bohrer 6 mm
•
Torx-Schraubendreher, Gr. T20
•
Elektriker-Schlitz-Schraubendreher
•
Wasserwaage
•
Stift zum Anzeichnen
2.
Öffnen der Steuerungsabdeckung
Öffnen Sie den Gehäusedeckel, indem Sie wahlweise die beiden
Schrauben links oder rechts an der Abdeckung lösen.
3.
Montage der Steuerung
Montieren Sie die Steuerung entsprechend der Bohrskizze.
HINWEIS
Auswahl des Montageortes
Beachten Sie bei der Auswahl des Montageortes
die Voraussetzungen entsprechend den techni-
schen Daten.
4.
Anschluss-Benennung
J1
Start / Impuls-Eingang (AUF / HALT / ZU)
J2
Sicherheitslichtschranke 2- oder 4-Draht
J3
Schließkantensicherung OSE / 8K2 / DW,
Schlaffseilschalter, Schlupftürkontakt
J4
Antenne
J5
Anschluss Funkempfänger
J6
ohne Funktion
J7
ohne Funktion
J8
Bedientasten
J9
Digitaler Endschalter - Motorkabel
J11
ohne Funktion
X1
Netzanschluss
X2
Torantrieb
X3
Potentialfreier Relais Kontakt 1, Torstatusrelais
X4
24 V DC, max. 150 mA
T75 DES
Netzspannung
ausgeführt
DE - 3
