De I/O-dochterkaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

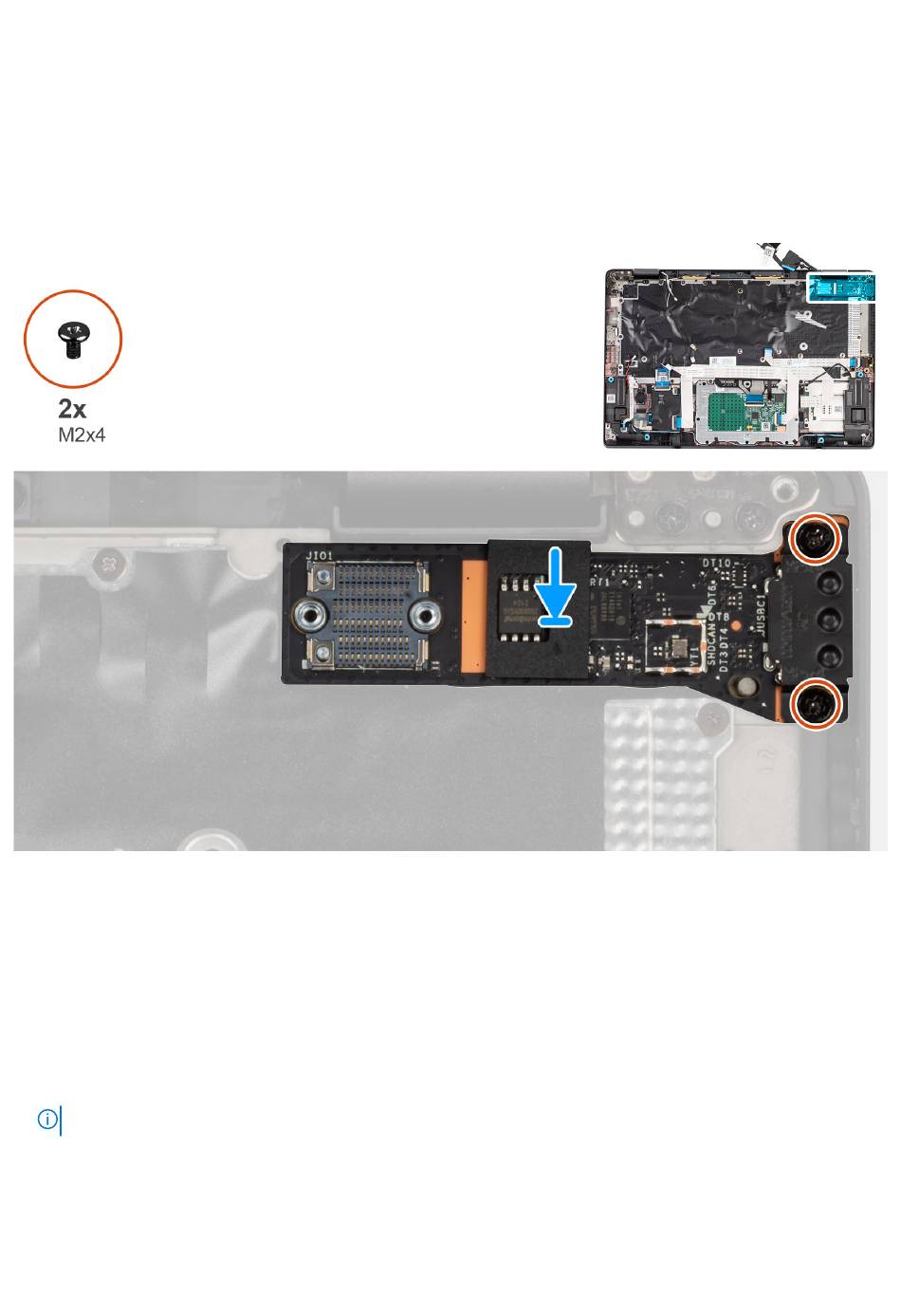

De volgende afbeelding geeft de locatie van de I/O-dochterkaart aan en biedt een visuele weergave van de installatieprocedure.
Stappen
1. Plaats de I/O-dochterkaart in de slot op de palmsteun- en toetsenbordeenheid.
2. Lijn de schroefgaten op de I/O-dochterkaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
3. Plaats twee schroeven (M2x4) terug om de I/O-dochterkaart aan de palmsteun- en toetsenbordeenheid te bevestigen.
Vervolgstappen
1. Installeer de systeemkaart.
2. Plaats de koelplaat.
3. Installeer de
3-cels batterij
4. Installeer de WWAN-kaart.
OPMERKING:
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde WWAN-kaart.
5. Installeer de
M.2 2230 SSD
6. Installeer de onderplaat.
7. Installeer de microSIM-kaarthouder.
8. Volg de procedure in
Nadat u in de computer hebt
of de
4-cels
batterij, afhankelijk van welke van toepassing is.
of
M.2 2280
SSD, welke van toepassing is.
gewerkt.
Onderdelen verwijderen en plaatsen
87
