14
|
Over de units en opties

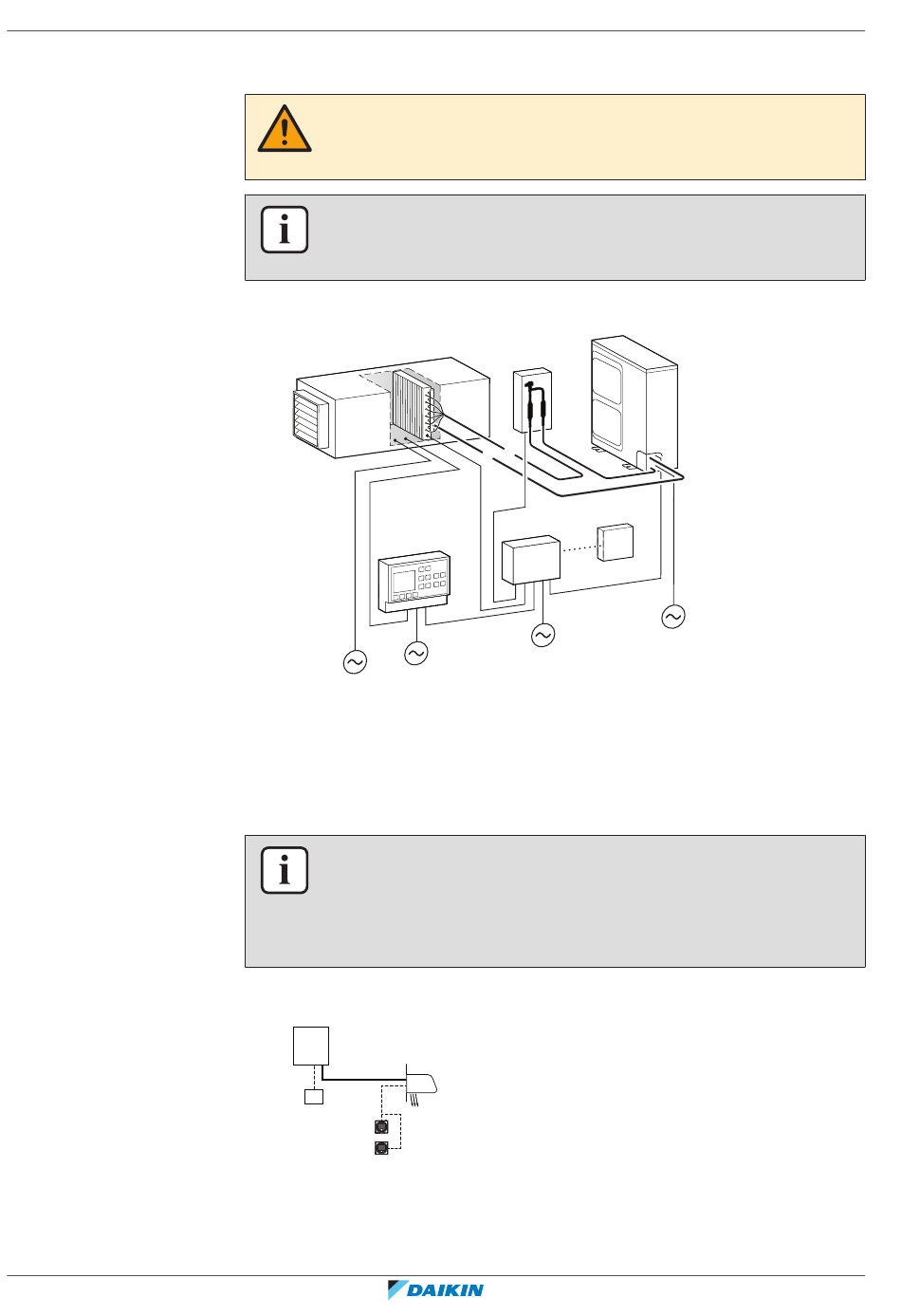

14.3 Systeemlay-out
Uitgebreide handleiding voor de installateur en de gebruiker
54
WAARSCHUWING
De installatie MOET voldoen aan de vereisten die gelden voor deze R32-apparatuur.
Zie
"15 Speciale vereisten voor
INFORMATIE
De volgende afbeelding is slechts een voorbeeld en komt mogelijk NIET volledig
overeen met de lay-out van uw systeem.
Aansluiting AHU
A H U
C o n t r .
a Gasleiding (lokaal te voorzien)
b Vloeistofleiding (lokaal te voorzien)
AHU Luchtbehandelingsunit (lokale levering)
BRC Bedrade afstandsbediening
Contr. Controller (lokaal te voorzien)
EKEA Besturingskast
EKEXVA Expansieklepkit
O/U Buitenunit
INFORMATIE
▪
Deze apparatuur is niet ontworpen voor koeltoepassingen het hele jaar door bij
een lage binnenvochtigheidsgraad, zoals bijv. in ruimten voor elektronische
gegevensverwerking.
▪
Combinatie van EKEA + EKEXVA + AHU is geen comfortproduct.
Aansluiting luchtgordijn
a
b
f
d
e
a Warmtepompbuitenunit
b Koelmiddelleiding
c Compatibel luchtgordijn
d Afstandsbediening in normale stand
e Afstandsbediening in supervisor-stand (verplicht in sommige situaties)
4
R32-units" [
57] voor meer informatie.
E K E X V A
a b
B R C
E K E A
c
Inverter-buitenunit voor AHU-optiekit en luchtgordijnen
O / U
ERA200~300AMYFB
4P780154-1 – 2024.09
