Installatie van de leidingen
17.2.6 Het uiteinde van een buis solderen
17.2.7 Koelmiddelleiding op buitenunit aansluiten
Uitgebreide handleiding voor de installateur en de gebruiker
86

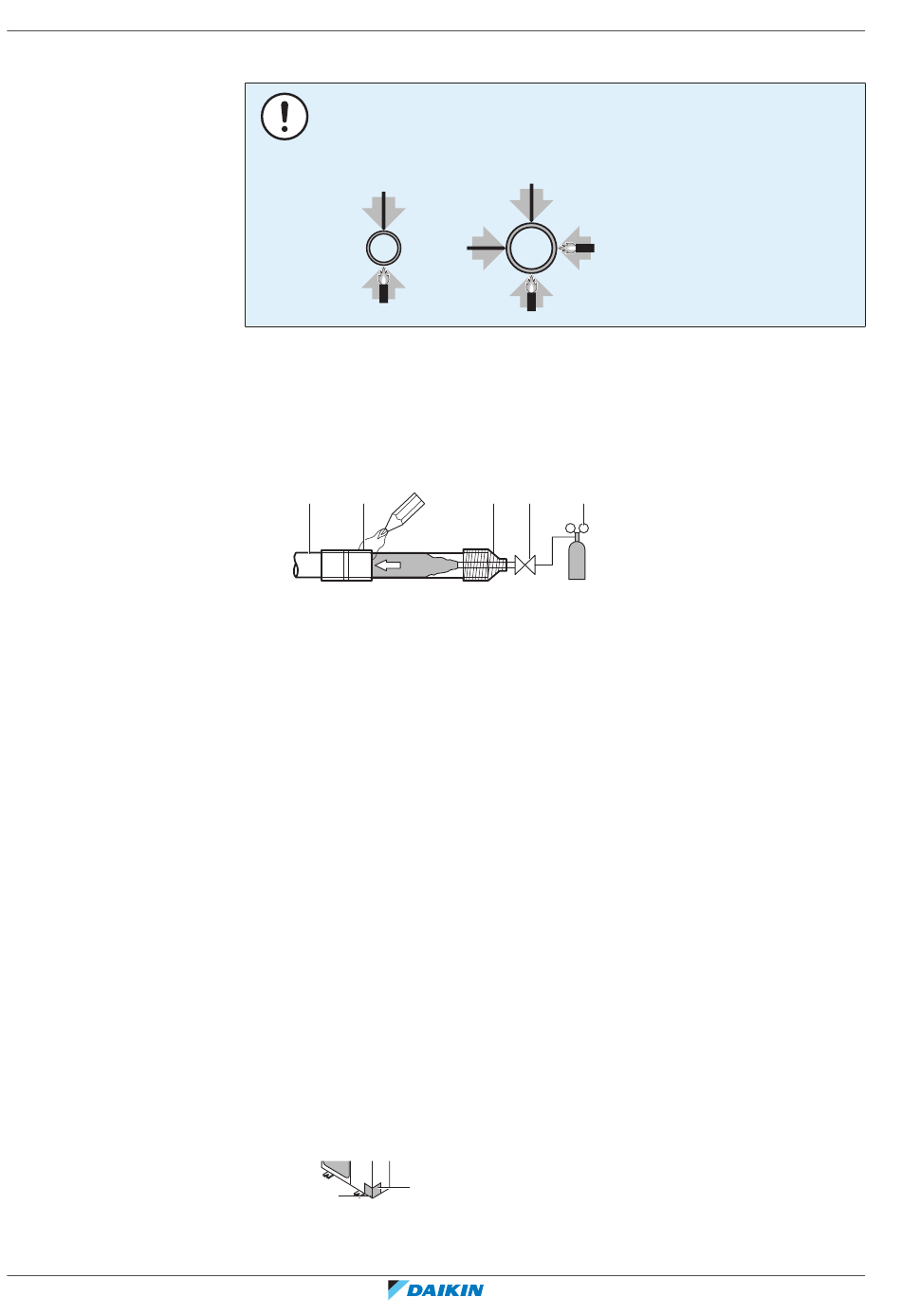

OPMERKING
Voorzorgsmaatregelen bij het aansluiten van lokale leidingen. Breng soldeersel aan
zoals aangegeven in de afbeelding.
≤Ø25.4
1
1
▪
Doorblazen met stikstof bij het hardsolderen voorkomt belangrijke afzettingen
van een geoxideerde filmlaag op de binnenkant van de leiding. Deze filmlaag
heeft een nadelige invloed op de kleppen en compressoren in het koelsysteem
en voorkomt een goede werking.
▪
Stel de stikstofdruk met een drukreduceerklep in op 20 kPa (0,2 bar) (d.w.z. net
genoeg om te voelen op de huid).
a
b
f
a Koelmiddelleiding
b Te hardsolderen deel
c Tape
d Handbediende klep
e Reduceerklep
f Stikstof
▪
Gebruik GEEN anti-oxidanten bij het hardsolderen van leidingverbindingen. Door
resten kunnen leidingen verstopt raken en kan uitrusting stuk gaan.
▪
Gebruik GEEN vloeimiddel bij het hardsolderen van koper-op-koper
koelmiddelleidingen. Gebruik fosforkoper toevoegmetaal (BCuP), waarbij GEEN
vloeimiddel wordt vereist.
Vloeimiddel
heeft
koelmiddelleidingsystemen. Zo zal een vloeimiddel op chloorbasis corrosie van
de leidingen veroorzaken, of als het fluor bevat, zal het de koelmiddelolie
aantasten.
▪
Bescherm bij het braseren ALTIJD de omgeving (bijvoorbeeld isolatieschuim)
tegen de hitte.
▪
Leidinglengte. Houd de lokale leidingen zo kort mogelijk.
▪
Bescherming leidingen. Bescherm de lokale leidingen tegen fysieke schade.
1 Doe het volgende:
▪ Verwijder het servicedeksel. Zie
▪ Verwijder de inlaatplaat van de leidingen (a) met schroef (b).
a
b
2 Kies de richting langs waar u de leiding wilt leggen (a, b of c).
>Ø25.4
1
2
2
1
c
d
e
f
een
uitermate
"16.2.2 De buitenunit
Inverter-buitenunit voor AHU-optiekit en luchtgordijnen
schadelijke
invloed
openen" [
4
75].
ERA200~300AMYFB
4P780154-1 – 2024.09
