6.2

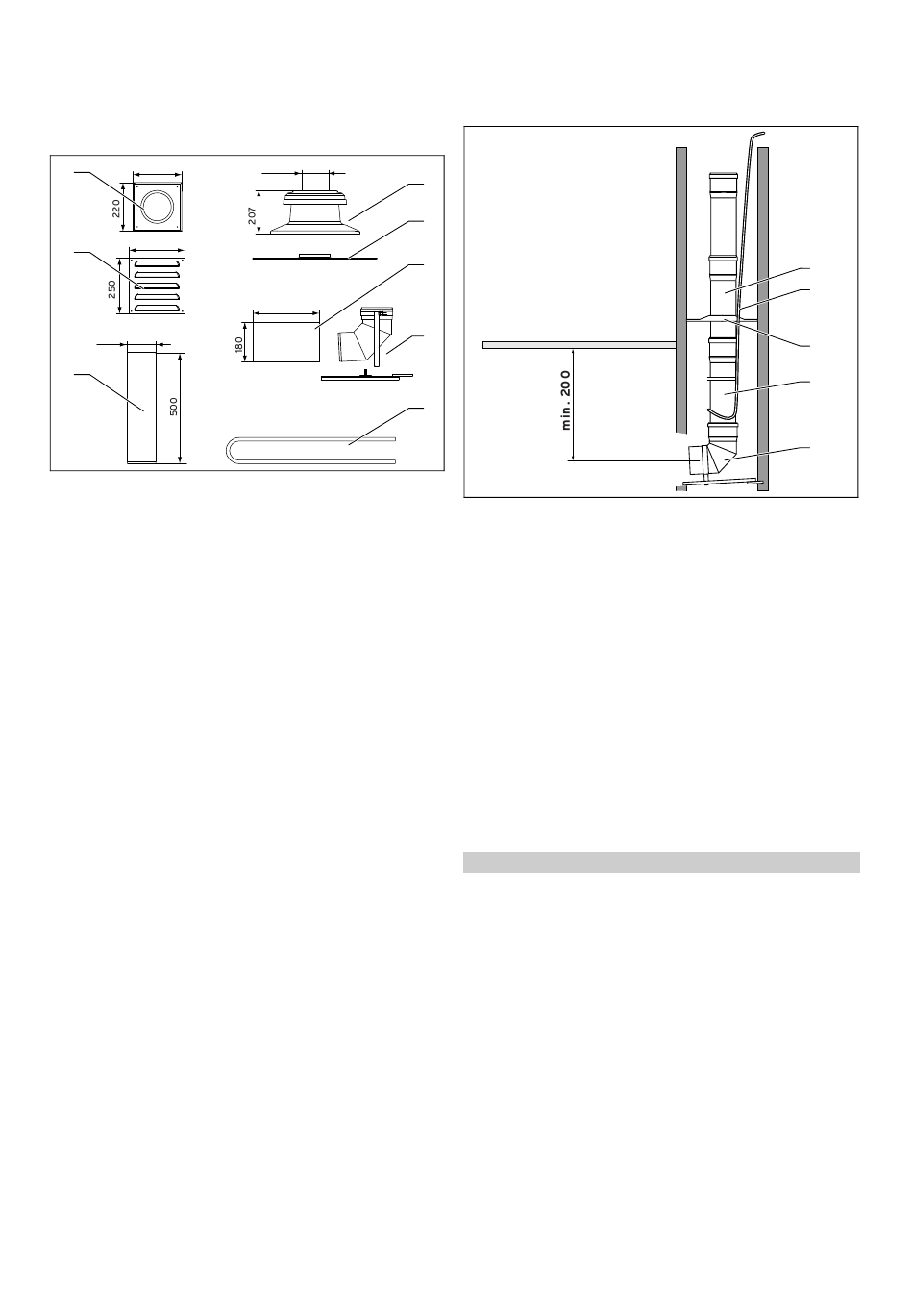

Basisset voor de schachtinbouw monteren
6.2.1
Basisset voor de schachtinbouw art.-nr.
0020042762
220
8
250
7
Ø130
6
1
Schachtafdekking voor
PP 130 (1 x)
2
Afstandshouder voor PP
130 mm (7x)
3
Beschermbuis voor
schachtdoorbraak DN 180,
300 mm (1 x)
6.2.2
Montage voorbereiden
1.
Leg de montageplaats van de VGA in de schacht vast.
2.
Boor een doorbraak die groot genoeg is zodat er vol-
doende plaats voor de montage voorhanden is.
3.
Boor een gat in de achterste schachtwang.
–
Diameter: 10 mm
0020148348_02 VLT/VGA-systeem Montagehandleiding
Ø125
1
2
3
300
4
5
4
Steunbochtstuk PP 130,
87° incl. steunrail (1 x)
5
Afdichtingsband
6
Rookgasbuis, alu (zonder
mof), 500 mm lang (1 x)
7
Ventilatierooster (1 x)
8
Muurrozet voor PP 130
(1 x)
Systeem ⌀ 130 mm monteren 6
6.2.3
Steunbochtstuk monteren en
rookgasbuizen in de schacht plaatsen
1.
Boor aan de inbouwplaats een doorbraak die groot ge-
noeg is zodat er voldoende plaats voor de montage
voorhanden is.
2.
Plaats het steunbochtstuk met de steunrail (5) zodanig
dat de rookgasbuis in het midden in de schacht ligt.
3.
Schuif afstandshouders (3) op de rookgasbuizen.
–
Afstand tussen de afstandshouders: ≤ 2 m
4.
Laat de eerste rookgasbuis (4) met behulp van een
kabel (2) zakken tot u de volgende rookgasbuis (1) kunt
plaatsen.
–
De kant met de moffen van de rookgasafvoerbuizen
moet altijd naar boven wijzen.
5.
Herhaal het in elkaar steken van de buizen tot u de
onderste buis in het steunbochtstuk kunt steken.
6.
Als de rookgasleiding vanuit de schachtmonding niet
gecontroleerd kan worden, monteer dan op een ge-
schikte plaats een revisie-T-stuk (art.-nr. 0020042764).
Voorwaarden: Afbuigingen in de schacht vereist
▶
Monteer 15°- of 30°-bochtstukken (art.-nr. 0020042768
en 0020042767).
7.
Monteer na elke afbuiging een revisie-T-stuk zo dicht
mogelijk bij de afbuiging.
1
2
3
4
5
19
