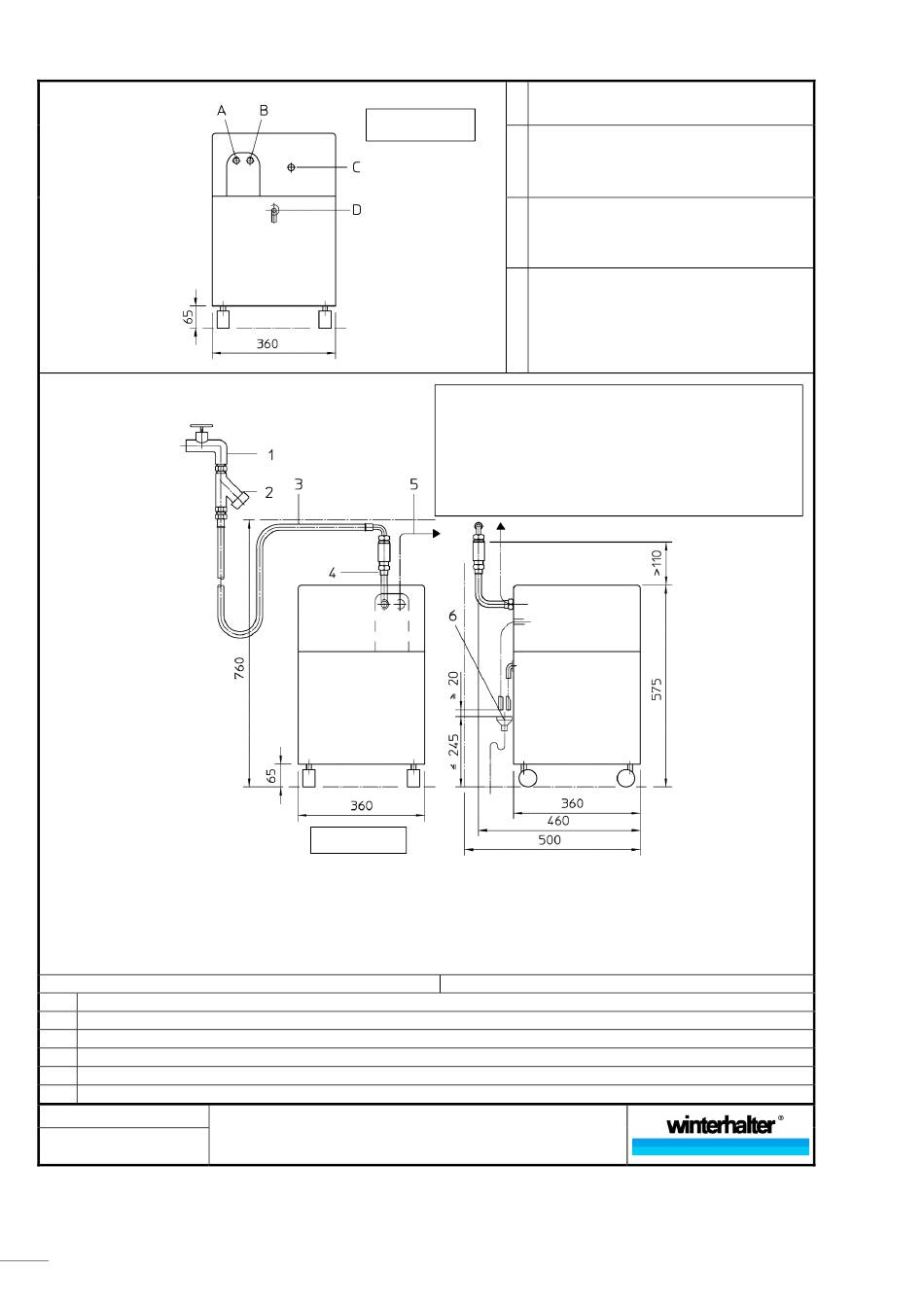

Aansluitschema
Positie van de aansluitingen
Aansluitschema
De nummers 1 t/m 4 en 6 zijn niet bij de levering inbegrepen
INFO
Voor het bedrijf van de ontharder overeenkomstig de DIN-voorschriften moet er een watertechnische veiligheidsinrichting
(pos. 4) worden gebruikt. Winterhalter biedt hiervoor een kit aan.
In de set vindt u een terugstroombeveiliging type HD die beant-woordt aan de norm DIN EN 1717.
Verder moeten nationale installatie- en bedrijfsvoorschriften worden nageleefd.
De installatie kan ook in spiegelbeeld worden gemonteerd
6
Afvoertrechter met sifon
5
Slang voor de vaatwasmachine
4
Watertechnische veiligheidsinrichting
3
Toevoerslang; 2 x G 3/4" wartelmoer
2
Vuilvanger; 1 x G 3/4" wartelmoer; 1 x G 3/4" buitendraad
1
Waterafsluitkraan ter plaatse; G 3/4" buitendraad
89013537-00
gemaakt op: 07-02-2017 sch
28
Achteraanzicht
De watertechnische veiligheidsinrichting (pos. 4) kan als er te
weinig plaats is ook op een andere plaats in de watertoevoer
worden gemonteerd.
Let op:
- Bovenkant van de veiligheidscombinatie min. 110 mm boven
de bovenkant van het apparaat
- Verticale montagepositie
- In stroomrichting monteren
Vooraanzicht
Zorg voor aansluitingen ter plaatse naast het apparaat.
Aansluitschema
Ontharder DuoMatik 3
Afvoer
(onthard water);
A
G ¾" buitendraad
Watertoevoer (onbehandeld water)
G ¾" buitendraad;
min. 2,5 bar; max. 6 bar;
B
max. 60 °C;
max. 45°dH totale hardheid
Regeneratiewater
C
½"-slang; 2000 mm lang
Overloopventiel
D
½"-aansluiting
