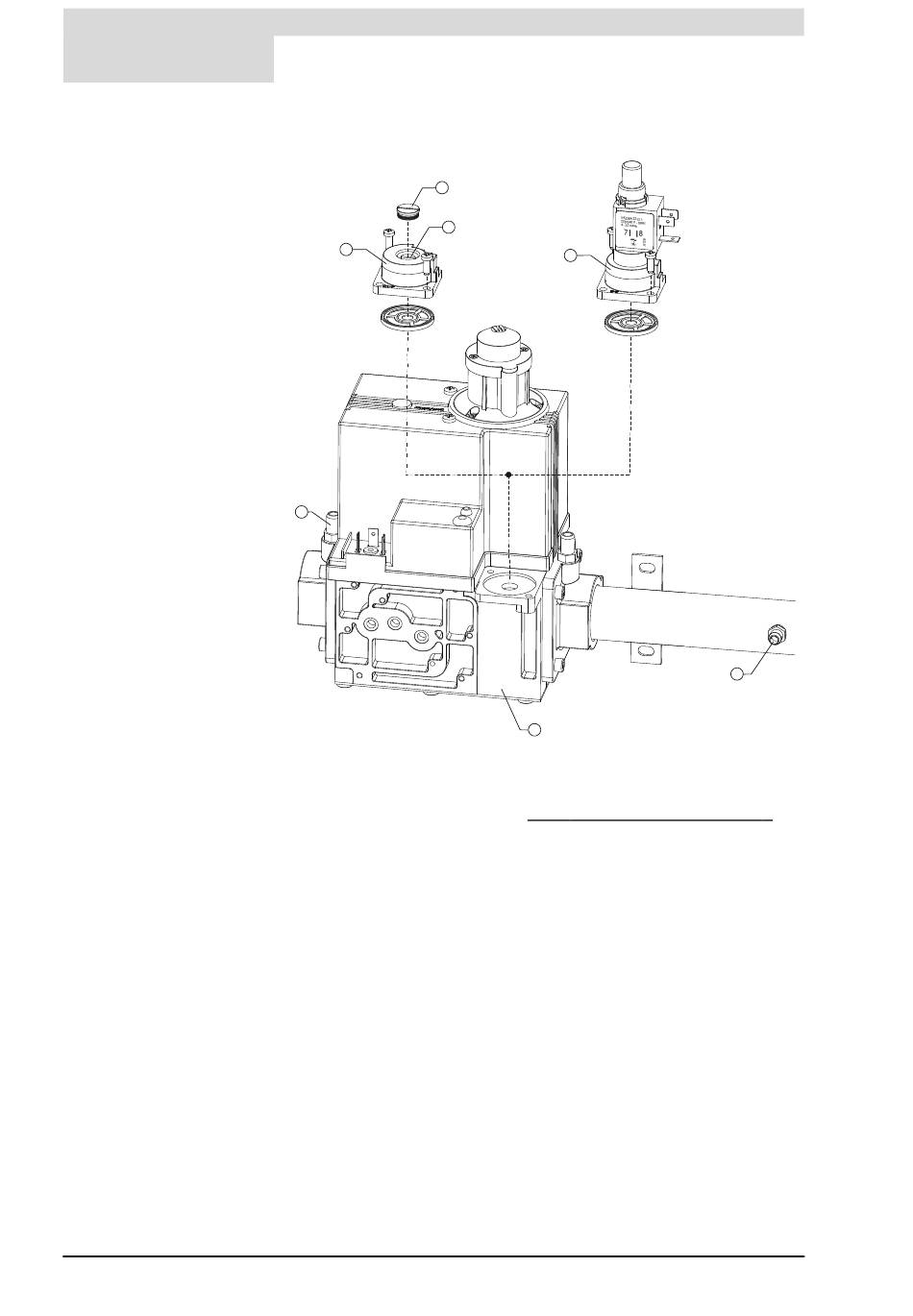

Legenda
Niet vermelde nummers zijn niet
van toepassing.
1.
branderdrukregeling
2.
dopje branderdrukregeling
3.
stelschroef
branderdrukregeling
6.
meetnippel voordruk
7.
gasblok
8.
meetnippel manifold
9.
hoog-laagregeling
3.10.1
30
Installatie
Gasblok voor ADM 135
2
3
1
6
Voorbereiding
Om de voordruk en branderdruk te controleren handelt u als volgt:
1. Maak het toestel spanningsloos (10.3 "Toestel spanningsloos maken").
2. Op het gasblok zitten twee meetnippels. Voor het controleren van de
voordruk wordt meetnippel (6) gebruikt. De andere meetnippel op het
gasblok wordt niet gebruikt. Voor het meten van de branderdruk wordt de
manifoldmeetnippel (8) gebruikt.
In de meetnippels bevinden zich afdichtschroefjes. Draai beide
afdichtschroefjes enkele slagen los. Draai ze niet helemaal los; het is lastig
om deze dan weer vast te schroeven.
3. Sluit een manometer aan op de manifoldmeetnippel (8).
4. Open de gastoevoer en ontlucht het gasleidingnet via meetnippel (6).
5. Sluit een manometer aan op manifoldmeetnippel (6) zodra er gas uit deze
nippel komt.
6. Schakel spanning op het toestel met de hoofdschakelaar van het toestel.
7. Zet de regelthermostaat op de hoogste stand en neem het toestel in bedrijf
door de Aan/Uit-schakelaar op stand I te zetten.
8. De opwarmcyclus begint en het branderbed zal na enige tijd ontsteken.
9. Nadat het branderbed ontstoken is moet u circa 1 minuut wachten voordat
u de dynamische drukken afleest.
9
7
