SECTIE 2 TOORTS:
INLEIDING
2T.01 Doel van de handleiding
Deze handleiding bevat de beschrijvingen, ge-
bruiksaanwijzingen en onderhoudsprocedures
voor de SL100/Manual en de SL100/Mechanized
plasmasnijtoortsen van de 1Torch modellen. De
service van deze apparatuur mag alleen worden
uitgevoerd door hiervoor opgeleid personeel.
Niet-gekwalificeerd personeel wordt streng ge-
waarschuwd om geen reparaties of regelingen
welke niet in deze handleiding staan beschreven
uit te voeren, vanwege het risico dat dit de garantie
ongeldig zal maken.
Lees deze handleiding zorgvuldig door. Een
volledig begrip van de karakteristieken en mogeli-
jkheden van deze apparatuur zal de betrouwbare
werking garanderen voor het doel waarvoor het
was ontworpen.
2T.02 Algemene beschrijving
Plasmatoortsen zijn qua ontwerp vergelijkbaar
met de bougie van een auto. Zij hebben negatieve
en positieve secties, die zijn gescheiden door een
centrale isolator. In de toorts zal de pilootboog
starten in de ruimte tussen de negatief geladen
elektrode en het positief geladen mondstuk. Zodra
de pilootboog het plasmagas geeft geïoniseerd zal
de superverhitte gaskolom naar buiten vloeien
door de kleine opening in het toortsmondstuk die
op het te snijden metaal is gericht.
Een enkele toortsleiding levert gas van een enkele
bron voor gebruik als zowel plasma- als secundair
gas. De luchtstroom wordt binnenin de toortskop
verdeeld. Het gebruik met een enkel gas maakt een
kleinere toorts en lage kosten mogelijk.
OPMERKING
Zie sectie 2T.05, Inleiding tot het plasma, voor
een meer gedetailleerde beschrijving van het
gebruik van de plasmatoorts.
Zie de pagina's met de bijlagen voor meer
specificaties met betrekking tot de gebruikte
stroombron.
Handleiding 0-5118NL
CUTMASTER 35mm, 40mm

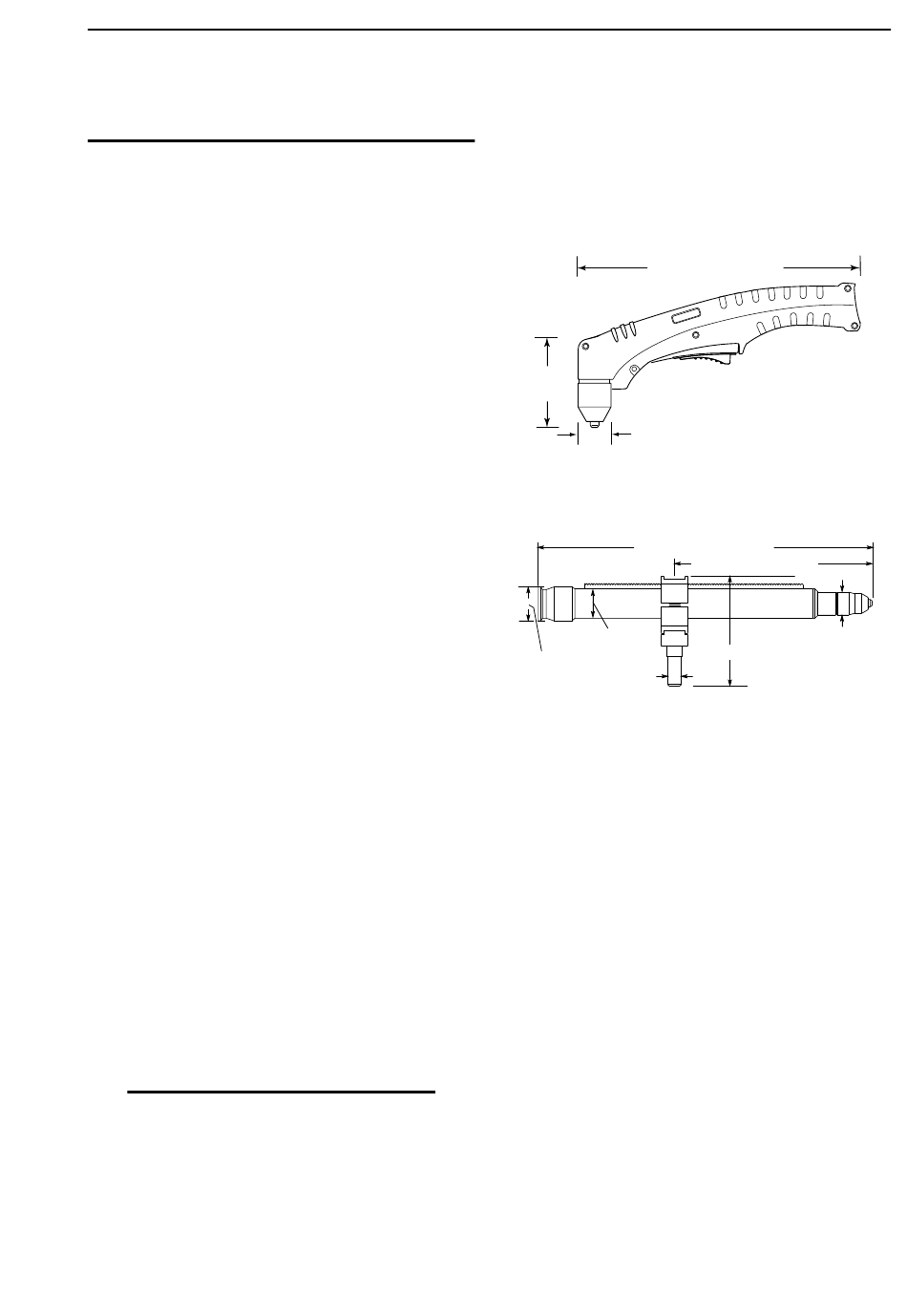

2T.03 Specificaties
A. Toortsconfiguraties
1. Hand-/manuele toorts, Modellen
De kop van de handtoorts staat in een hoek
van 75° op het toortshandvat. De handtoortsen
zijn uitgerust met een toortshandvat en een
toortstrekkersamenstel.
3.75"
(95 mm)
1.17" (29 mm)
2. Gemechaniseerde toorts, model
De standaard machinetoorts heeft een posi-
tioneringsbuis met rek en klembloksamenstel..
15.875" / 403 mm
1.375" / 35 mm
1.75" /
0.625" /
44.5 mm
16 mm
B. Lengtes toortsleidingen
Handtoortsen zijn als volgt beschikbaar:
• 20 voet / 6,1 m, met ATC stekkers
• 50 voet / 15,2 m, met ATC stekkers
Machinetoortsen zijn als volgt beschik-
baar:
• 5 voet / 1,5 m, met ATC stekkers
• 10 voet / 3,05 m, met ATC stekkers
• 25 voet / 7,6 m, met ATC stekkers
• 50 voet / 15,2 m, met ATC stekkers
C. Toortsdelen
Ontstekingspatroon, elektrode, mondstuk, scher-
mgasmondstuk
D. Delen-op-hun-Plaats (PIP)
De toortskop heeft een ingebouwde schakelaar
12 v DC nominale waarde van het circuit
E. Type koeling
Een combinatie van omgevingslucht en gasstroom
door de toorts.
2T-1
10.125" (257 mm)
Art # A-03322_AB
9.285" / 236 mm
1.175" / 30 mm
4.95" / 126 mm
Art # A-02998
