B. Gasverdeling
Het enkele gas wordt intern onderverdeeld in
plasma- en secundair gas.
Het plasmagas stroomt via de negatieve leiding,
door de ontstekingspatroon, en om de elektrode
heen de toorts binnen, en stroomt via de opening
van het mondstuk weer naar buiten.
De secundaire gasstroom loopt rondom de bu-
itenkant van de toortsontstekingspatroon naar
beneden, en naar buiten tussen het mondstuk en
het schermgasmondstuk rondom de plasmaboog.
C. Pilootboog
Bij het starten van de toorts wordt een pilootboog
ontstoken tussen de elektrode en het snijmond-
stuk. Deze pilootboog creëert een pad voor de
overdracht van de hoofdboog naar het werkstuk.
D. Primaire snijboog
Ook voor primaire snijboog wordt gelijkstroom
(DC) gebruikt. De negatieve uitgang wordt door
de toortsleiding heen aangesloten op de toortsele-
ktrode. De positieve uitgang wordt aangesloten op
het werkstuk via de werkkabel en op de toorts via
een pilootdraad.
Handleiding 0-5118NL
CUTMASTER 35mm, 40mm
E. Delen-op-hun-Plaats (PIP)
De toorts bevat een "delen-op-hun-plaats" (Parts-
In-Place (PIP)) circuit. Bij een correcte installatie
van het schermgasmondstuk wordt een schakelaar
gesloten. Bij een geopende schakelaar zal de toorts
niet functioneren.
Toortsschakelaar
Naar
kabelbesturingsbedrading
A-02997

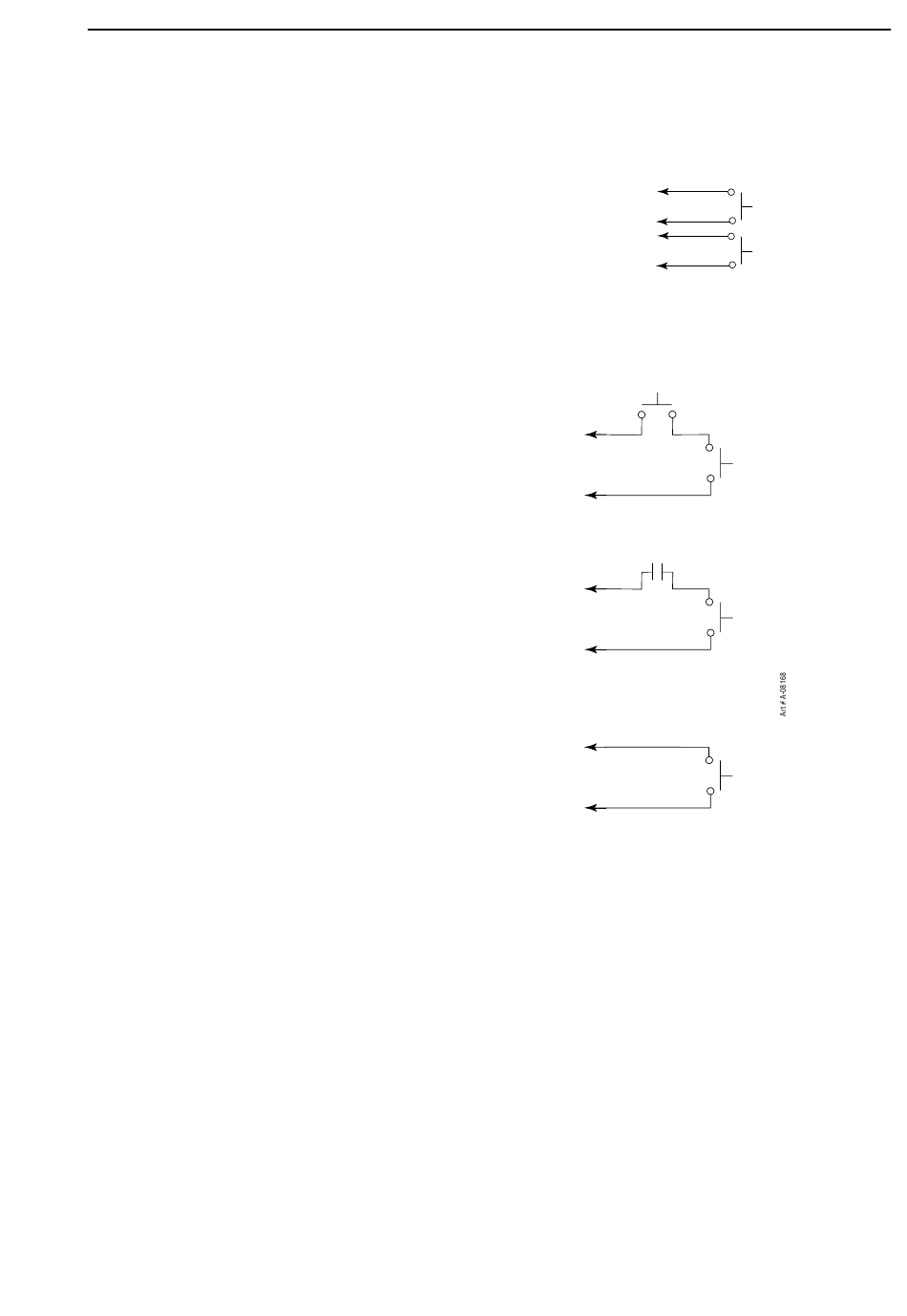

Schema PIP (delen-op-hun-plaats) circuit voor
Hangende afstandsbediening
PIP-schakelaar
Naar ATC
CNC Start
Naar ATC
PIP-schakelaar
Automatiseringstoorts
PIP-schakelaar
Naar ATC
Schema PIP (delen-op-hun-plaats) circuit voor
machinetoorts
2T-3
Toortstrekker
PIP-schakelaar
Schermgasmondstuk
handtoorts
Schermgasmondstuk
Schermgasmondstuk
Schermgasmondstuk
