4. Mechanische installatie

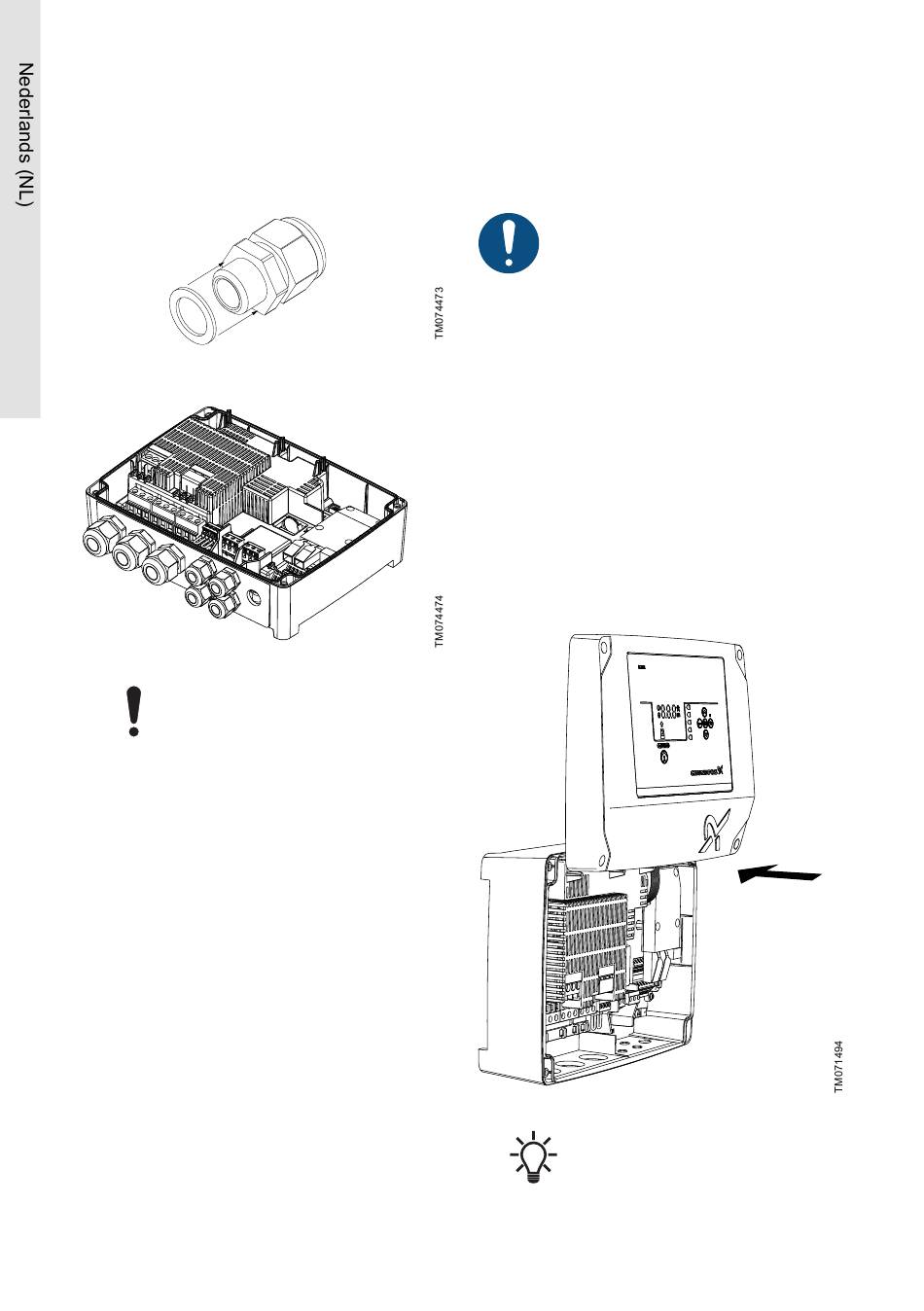

4.1 De rubberen afdichtingen monteren
1. Monteer de meegeleverde rubberen afdichtingen
op de kabelwartels.
2. Monteer de kabelwartels op de regelaar.
Draai de kabelwartels niet te strak aan
om schade aan de rubberen
afdichtingen te voorkomen.
Gerelateerde informatie
5.3 De pompvoeding en voedingsspanning
aansluiten
10
4.2 Het voordeksel verwijderen
Het voordeksel moet worden verwijderd om
verbindingen te kunnen maken of om de
Communicatie Interface Module te kunnen
installeren.
Gebruik een antistatische serviceset bij het
hanteren van elektronische componenten.
Dit voorkomt dat statische elektriciteit de
componenten beschadigt.
Plaats het voordeksel zo mogelijk boven de regelaar.
Op deze manier hoeft u de platte kabel tussen
het voordeksel en de besturingseenheid niet te
verwijderen.
1. Draai de bouten los.
2. Trek het voordeksel voorzichtig los van het
achterdeksel.
Zorg ervoor dat u de kabel die het voordeksel
verbindt met het achterdeksel niet beschadigt.
3. Plaats het voordeksel boven het achterdeksel op
de steunbeugels.
4. Zorg ervoor dat het voordeksel niet kantelt door
de twee onderste bouten in de open gaten in de
bovenkant van de achterklep te steken.
Wanneer u het voordeksel terugplaatst,
draait u de schroeven van tot 1,25 Nm.
