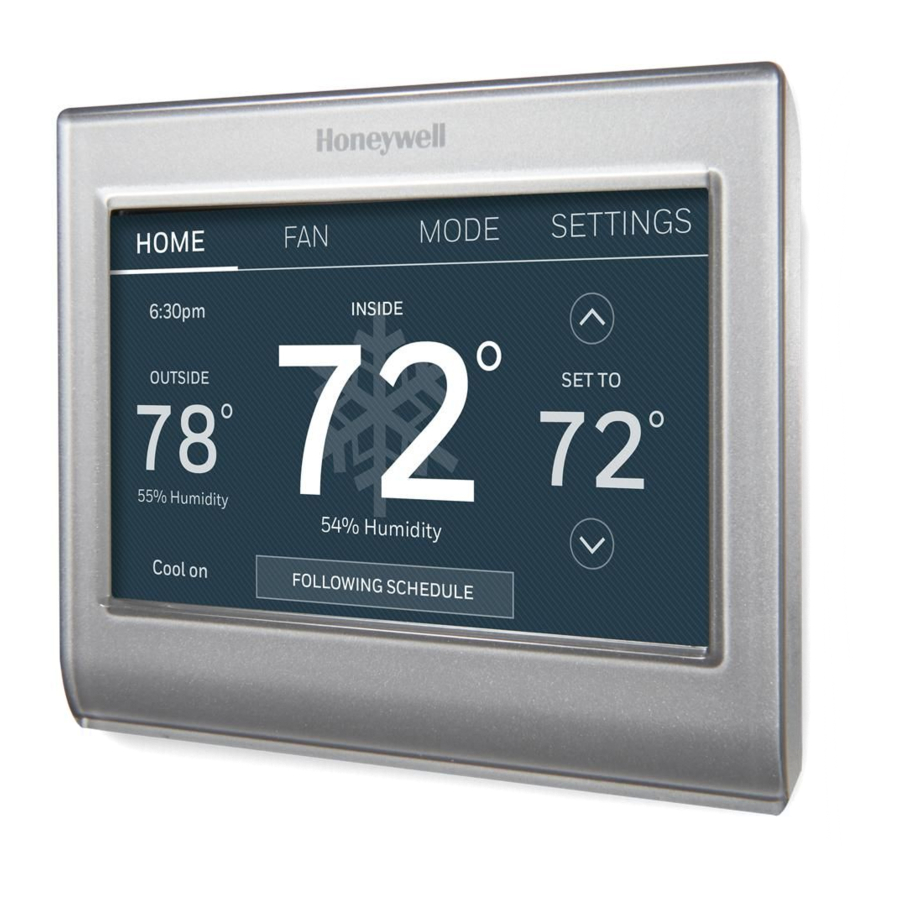

Honeywell Home WiFi Color Touchscreen Thermostat Handleiding

In de doos vindt u

• Thermostaat
• Wandplaat
• Schroeven en ankers
• Snelstartgids
• Thermostaat ID-kaart
• Draadlabels
• Gebruikershandleiding
• C-draadadapter en C-draadaddendum

Functies van uw thermostaat

Met uw nieuwe thermostaat kunt u:

• Verbinding maken met internet om uw verwarmings-/koelsysteem te bewaken en te bedienen.
• Uw instellingen voor verwarmings-/koelsysteem bekijken en wijzigen.
• Temperatuur en schema's bekijken en instellen.
• Waarschuwingen ontvangen via e-mail en automatische upgrades krijgen.
• Buitentemperatuur en luchtvochtigheid bekijken (vereist Wi-Fi-installatie en -registratie).

Deze thermostaat werkt met gangbare 24 volt-systemen zoals geforceerde lucht, hydronisch, warmtepomp, olie, gas en elektrisch. Het werkt niet met millivolt-systemen, zoals een gashaard, of met 120/240 volt-systemen zoals elektrische plintverwarming.

MERCURY MELDING: Plaats uw oude thermostaat niet in de vuilnisbak als deze kwik in een afgesloten buis bevat. Neem contact op met de Thermostat Recycling Corporation op www.thermostat-recycle.org of 1-800-238-8192 voor informatie over hoe en waar u uw oude thermostaat op de juiste en veilige manier kunt weggooien.

MELDING ELEKTRONISCH AFVAL. Het product mag niet met ander huishoudelijk afval worden verwijderd. Controleer de dichtstbijzijnde erkende inzamelcentra of erkende recyclers. De correcte verwijdering van afgedankte apparatuur helpt negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen.

LET OP: Om mogelijke schade aan de compressor te voorkomen, mag u de airconditioner niet laten draaien als de buitentemperatuur onder 10°C (50°F) daalt.

Hulp nodig?
Bezoek honeywellhome.com/wifi-thermostat of bel 1-855-733-5465 voor assistentie voordat u de thermostaat terugbrengt naar de winkel.

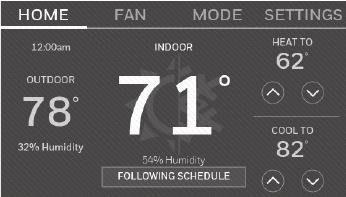

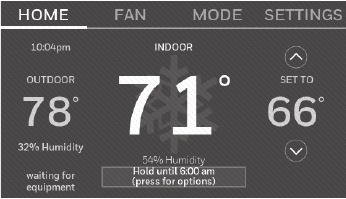

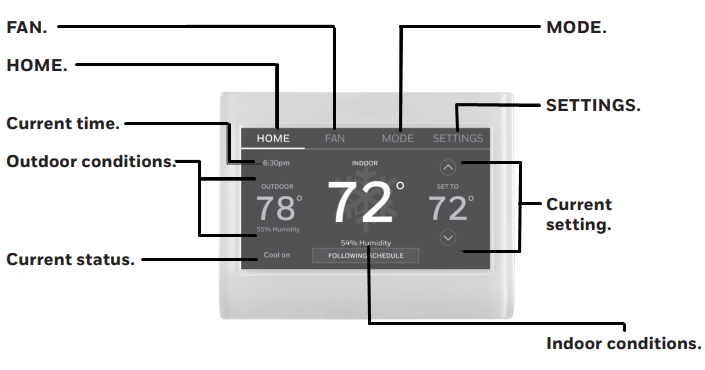

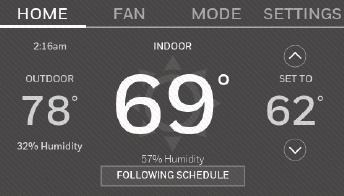

Snelle referentie: thuisgebruik

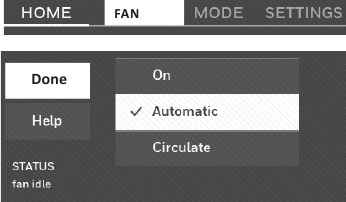

FAN (Ventilator).
Selecteer ventilatormodus.

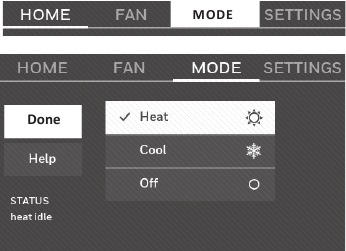

MODE (Modus).
Selecteer systeemmodus (verwarmen, koelen, auto, noodverwarming).

HOME (Start).
Tik om het startscherm weer te geven.

SETTINGS (Instellingen).
Tik om opties weer te geven. Begin hier om een ​​programmaschema in te stellen.

Huidige tijd.

Buitenomstandigheden.
Buitentemperatuur en luchtvochtigheid worden na registratie weergegeven.

Huidige instelling.
Wijzig de temperatuurinstelling en selecteer tijdelijke of permanente vasthouden.

Huidige status.
Toont de systeemmodus (verwarmen/koelen).

Binnenomstandigheden.
Toont de binnentemperatuur en luchtvochtigheid.

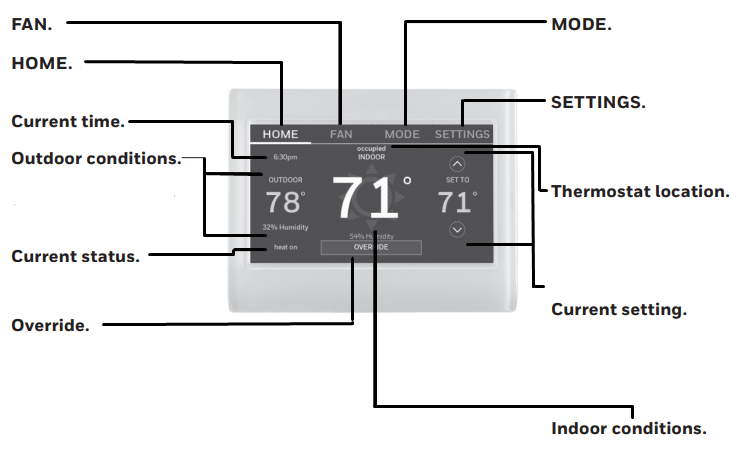

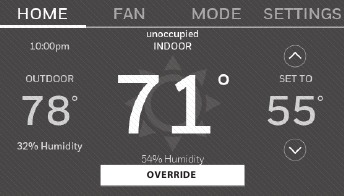

Snelle referentie: zakelijk gebruik

FAN (Ventilator).
Selecteer ventilatormodus.

MODE (Modus).
Selecteer systeemmodus (verwarmen, koelen, auto, noodverwarming).

HOME (Start).
Tik om het startscherm weer te geven.

SETTINGS (Instellingen).
Tik om opties weer te geven. Begin hier om een ​​programmaschema in te stellen.

Huidige tijd.

Buitenomstandigheden.
Buitentemperatuur en luchtvochtigheid worden na registratie weergegeven.

Thermostaat locatie.
Identificeer snel welke thermostaat een specifiek gebied regelt.

Huidige status.
Toont de systeemmodus (verwarmen/koelen).

Huidige instelling.
Wijzig de temperatuurinstelling en selecteer tijdelijke of permanente vasthouden.

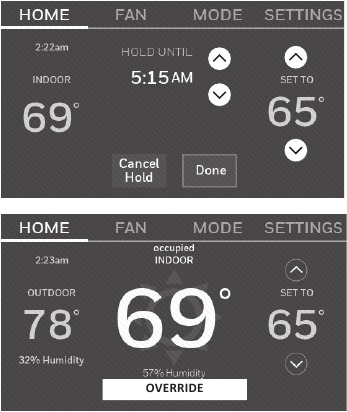

Override (Overschrijven).
Tik om het programmaschema tijdelijk te overschrijven.

Binnenomstandigheden.
Toont de binnentemperatuur en luchtvochtigheid.

Uw thermostaat instellen

Het instellen van uw programmeerbare touchscreen-thermostaat is eenvoudig. Het is voorgeprogrammeerd en klaar voor gebruik zodra het is geïnstalleerd en geregistreerd.

1. Installeer uw thermostaat.
2. Verbind het met uw draadloze thuisnetwerk.
3. Registreer online voor toegang op afstand.

Voordat u begint, kunt u een korte installatievideo bekijken.Ga naar honeywellhome.com/wifi-thermostat

Uw thermostaat installeren

Mogelijk hebt u de volgende tools nodig om deze thermostaat te installeren:

• Nr. 2 kruiskopschroevendraaier
• Pen
• Potlood
• Waterpas (optioneel)
• Boor en boren (3/16" voor gipsplaat, 7/32" voor gips) (optioneel)
• Hamer (optioneel)
• Elektrische tape (optioneel)

1. Schakel de stroom naar uw verwarmings-/koelsysteem UIT.


   Om uw apparatuur te beschermen, schakelt u de stroom naar uw verwarmings-/koelsysteem UIT bij de stroomonderbreker of de systeemschakelaar.

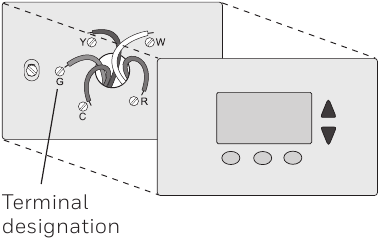

2. Verwijder de frontplaat van de oude thermostaat en laat de draden aangesloten.
   1. Maak een foto van de draadverbindingen voor latere referentie.
   2. Als er geen draad is aangesloten op een aansluiting met het label C of er geen C-aansluiting op de oude thermostaat aanwezig is, bekijk dan de Alternate Wiring-video's op honeywellhome.com/wifithermostat of raadpleeg het C-draadaddendum in de doos.

      Een C-draad is vereist en is de stroombron voor uw thermostaat. Zonder een C-draad wordt uw thermostaat niet ingeschakeld.

      Let op: U hebt een foto van uw draadverbindingen nodig om de nieuwe thermostaat aan te sluiten.

      Als u een oudere thermostaat met een afgesloten kwikbuis hebt, controleer dan de verwijderingsinstructies.

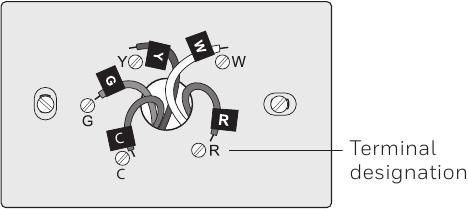

3. Label de draden.
   Gebruik de meegeleverde kleverige labels om elke draad te labelen terwijl u deze loskoppelt. Label draden volgens de oude thermostaataansluitingaanduidingen, niet op draadkleur.

   Let op: Als geen enkel label overeenkomt met een aansluitingaanduiding, schrijft u de juiste letter op een blanco kleverig label.

4. Verwijder de wandplaat.
   Verwijder de oude wandplaat van de muur nadat alle draden zijn gelabeld en losgekoppeld.

   Let op: Wikkel de draden rond een potlood om te voorkomen dat ze terug in de muur vallen.

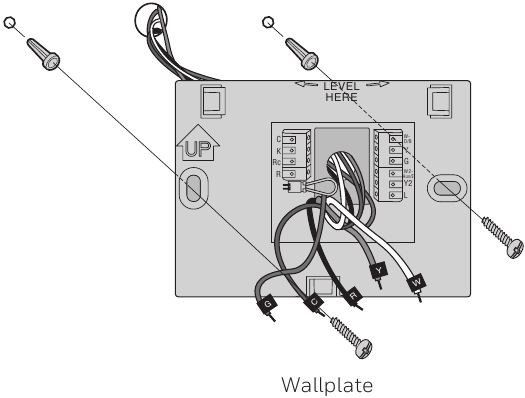

5. Monteer de wandplaat voor de thermostaat.
   Monteer uw nieuwe wandplaat met behulp van schroeven en ankers die bij de thermostaat zijn meegeleverd.
   Indien nodig:
   Boor gaten van 3/16 inch voor gipsplaat.
   Boor gaten van 7/32 inch voor gips.

   Let op: Mogelijk kunt u uw bestaande muurankers gebruiken. Houd de wandplaat tegen de bestaande ankers om de uitlijning te controleren.

Deze thermostaat vereist een C- of gemeenschappelijke draad voor de stroomvoorziening. De C- of gemeenschappelijke draad brengt 24 VAC stroom naar de thermostaat. Als u een bestaande thermostaat vervangt, heeft deze mogelijk geen C-draad aangesloten. Veel oudere mechanische of batterijgevoede thermostaten hebben geen C-draad nodig. Zie het document C Wire Addendum (C-draadaddendum) dat in dit pakket is meegeleverd voor meer informatie.
Let op: Niet alle verwarmings-/koelsystemen labelen de 24 VAC common C. Raadpleeg uw systeemhandleiding of neem contact op met de fabrikant om te achterhalen welke aansluiting de 24 VAC common is.
Bekijk de Alternate Wiring-video's op honeywellhome.com/wifi-thermost at

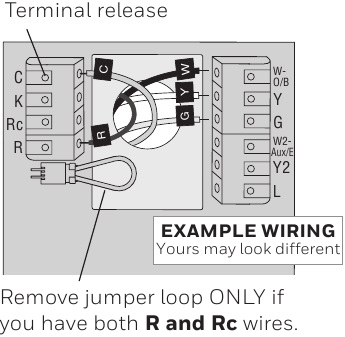

Bedrading (conventioneel systeem)

6A Sluit de thermostaat aan op uw conventionele systeem.

1. Beginnend met de C-draad, match de kleverige label op de draad met de aansluitinglabels.
   U moet een C-draad hebben.
2. Maak de draad recht en schuif hem voorzichtig in het aansluitinggat totdat deze op zijn plaats klikt. (Als u een draad moet verwijderen, gebruikt u een penpunt om de aansluitingontgrendeling in te drukken en trekt u de draad eruit.)

Let op: Raadpleeg de bedradingfoto die u in stap 2 hebt gemaakt.

Tip: Om het gemakkelijker te maken om de draad op zijn plaats te schuiven, gebruikt u een penpunt om de aansluitingontgrendeling ingedrukt te houden.

Let op: De bedrading voor uw toepassing kan afwijken van de onderstaande bedrading.

Labels komen niet overeen?
Zie alternatieve bedradingssleutels.

Bedrading (conventioneel systeem vervolgd)

3. Vink in de afbeelding aan de rechterkant het vakje aan naast elke aansluiting. U gebruikt deze checklist in stap 9.
4. Controleer of de draad stevig vastzit door er voorzichtig aan te trekken.
5. Herhaal stappen a–d voor alle andere draden.
6. Duw overtollige draad terug in de muuropening nadat alle draden zijn geïnstalleerd.

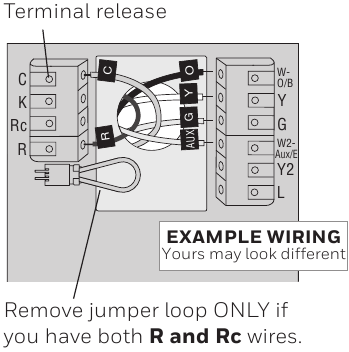

Bedrading (warmtepompsysteem)

6B Sluit de thermostaat aan op uw warmtepomp.
a Begin met de C-draad en stem het plakkerige label op de draad overeen met de terminal labels.
U moet een C-draad hebben.
b Schuif de draad voorzichtig in het terminal gat totdat deze vastklikt. (Als u een draad moet verwijderen, gebruikt u een penpunt om de terminal ontgrendeling in te drukken en trekt u vervolgens de draad eruit.)
Opmerking: Raadpleeg de bedradingsfoto die u in stap 2 hebt gemaakt.
Tip: Om het gemakkelijker te maken de draad op zijn plaats te schuiven, gebruikt u een penpunt om de terminal ontgrendeling ingedrukt te houden.

Vink het vakje aan voor elke draad die u aansluit. U hebt deze informatie nodig in stap 9.

Labels komen niet overeen?
Zie alternatieve bedradingssleutels.

Opmerking: De bedrading voor uw toepassing kan afwijken van de onderstaande bedrading.

Labels komen niet overeen?
Zie alternatieve bedradingssleutels.

Bedrading (warmtepompsysteem vervolgd)

3. Vink in de afbeelding aan de rechterkant het vakje aan naast elke aansluiting. U gebruikt deze checklist in stap 9.
4. Controleer of de draad stevig vastzit door er voorzichtig aan te trekken.
5. Herhaal stappen a–d voor alle andere draden.
   Opmerking: Als de oude thermostaat afzonderlijke draden heeft op AUX en E, gebruik dan een draadmoer om beide draden aan een afzonderlijke draad te bevestigen. Schuif deze derde draad in de W2-Aux/E aansluiting.
6. Duw overtollige draad terug in de muuropening nadat alle draden zijn geïnstalleerd.

Vink het vakje aan voor elke draad die u aansluit. U hebt deze informatie nodig in stap 9.

Labels komen niet overeen?
Zie alternatieve bedradingssleutels.

Alternatieve bedrading (conventioneel systeem)

Gebruik dit als uw draadlabels niet overeenkomen met de terminal labels.

Opmerking: U moet een C-draad of equivalent hebben.

Alternatieve bedradingssleutel (conventioneel systeem)

• Als u zowel een R- als een Rc-draad hebt, koppelt u de jumper lus los door aan de draad lus te trekken.
• Als uw oude thermostaat zowel R- als RH-draden had, sluit u de R-draad aan op de Rc-aansluiting, de RH-draad op de R-aansluiting en koppelt u de jumper lus los.

Alternatieve bedrading (warmtepompsysteem)

Gebruik dit als uw draadlabels niet overeenkomen met de terminal labels.

Opmerking: U moet een C-draad of equivalent hebben.

Alternatieve bedradingssleutel (warmtepompsysteem)

1. Als u zowel een R- als een Rc-draad hebt, koppelt u de jumper lus los door aan de draad lus te trekken. Als uw oude thermostaat zowel R- als RH-draden had, sluit u de R-draad aan op de Rc-aansluiting, de RH-draad op de R-aansluiting en koppelt u de jumper lus los.
2. Als uw oude thermostaat zowel V- als VR-draden had, kijk dan op honeywellhome.com/wifi-thermostat voor hulp.
3. Als uw oude thermostaat afzonderlijke O- en B-draden had en een warmtepompsysteem met één zone aanstuurt, sluit u de B-draad aan op de C. Als er meer dan één thermostaat is die het systeem aanstuurt, bel dan Resideo zoning op 800-828-8367 voor hulp bij de bedrading.
4. Als uw oude thermostaat afzonderlijke Y1-, W1- en W2-draden had, kijk dan op honeywellhome.com/wifi-thermostat voor hulp.
5. Als de oude thermostaat afzonderlijke draden heeft op Aux en E, gebruik dan een draadmoer om beide draden aan een afzonderlijke draad te bevestigen. Schuif deze derde draad in de W2-Aux/E aansluiting.
6. Dit is de systeemmonitor. Als de monitor een probleem vindt, ziet u een oranje waarschuwingsknop op het startscherm van de thermostaat.

7. Bevestig de thermostaat aan de wandplaat.
   Lijn de thermostaat uit met de wandplaat en klik hem vervolgens op zijn plaats.


8. Schakel het verwarmings-/koelsysteem IN.


   1. Controleer of de C-draad is aangesloten op de thermostaat en op het verwarmings-/koelsysteem.
   2. Zorg ervoor dat de deur van het verwarmings-/koelsysteem stevig is vastgemaakt.
   3. Schakel de stroom weer IN voor uw verwarmings-/koelsysteem in de meterkast of op de stroomschakelaar.


      Voordat u verbinding maakt met uw Wi-Fi-netwerk, moet u de eerste thermostaat opties instellen om uw verwarmings-/koelsysteem te definiëren:

      • Taal
      • Thuis of bedrijf

        U kunt andere opties later aanpassen.

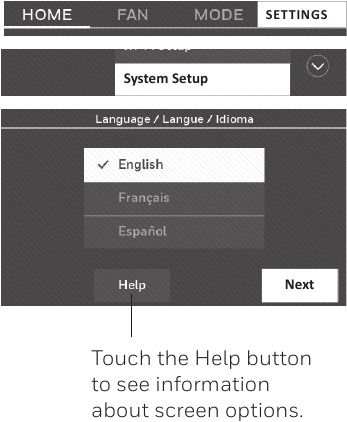

9. Volg de aanwijzingen op het scherm om de juiste opties te selecteren.

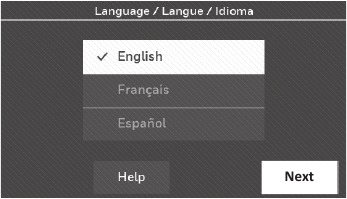

   1. Raak de taal aan die de thermostaat moet weergeven en raak vervolgens Next (Volgende) aan.

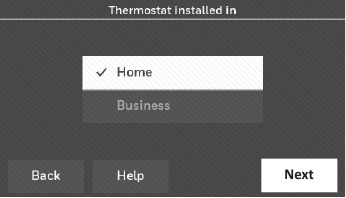

   2. Selecteer Home (Thuis) of Business (Bedrijf) installation (installatie), en raak dan Next (Volgende) aan.

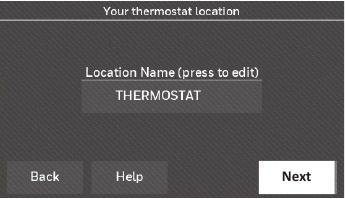

   3. Raak Next (Volgende) aan, of geef de locatie van de thermostaat een naam — raak THERMOSTAT (THERMOSTAAT) aan en volg de rest van de instructies.

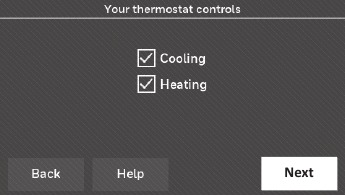

   4. Selecteer welk type verwarmings- en koelapparatuur uw thermostaat zal aansturen en raak Next (Volgende) aan.

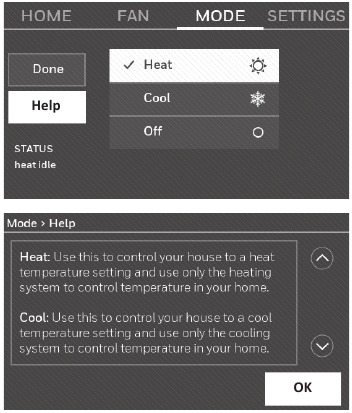

      Opmerking: Raak de oranje Help (Help) button aan op elk scherm voor meer informatie.

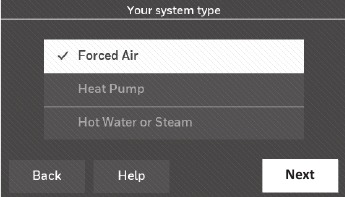

   5. Selecteer uw systeemtype en raak Next (Volgende) aan. Het systeemtype bepaalt andere selecties voor het voltooien van de eerste installatie. Gebruik de checklist van stap 6A-d bij het maken van selecties.
   6. Raak Next (Volgende) aan na het maken van selecties op elk scherm.
   7. Raak Done (Klaar) aan op het laatste scherm. De thermostaat toont een optie om verbinding te maken met uw Wi-Fi-netwerk.

      Opmerking: Raak de oranje Help (Help) button aan op elk scherm voor meer informatie.

Verbinding maken met uw Wi-Fi-netwerk

Na het aanraken van Done (Klaar) op het laatste scherm van de eerste installatie, toont de thermostaat een optie om verbinding te maken met uw Wi-Fi-netwerk.

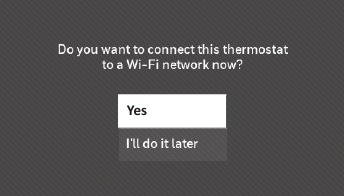

1. Verbind het Wi-Fi-netwerk.
   Raak Yes (Ja) aan om de thermostaat met uw Wi-Fi-netwerk te verbinden. Het scherm toont het bericht "Searching for wireless networks. Please wait..." (Zoeken naar draadloze netwerken. Even geduld...) waarna het een lijst toont van alle Wi-Fi-netwerken die het kan vinden.
   Opmerking: Als u deze stap nu niet kunt voltooien, raak dan I'll do it later (Ik doe het later) aan. De thermostaat zal het startscherm tonen. Voltooi dit proces door SETTINGS > Wi-Fi Setup (INSTELLINGEN > Wi-Fi Instellingen) te selecteren. Ga verder met stap 2.


   Opmerking: Als uw thuisnetwerk niet op de lijst wordt weergegeven, raakt u Rescan (Opnieuw scannen) aan.

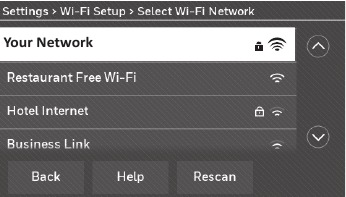

2. Selecteer het netwerk.
   1. Raak de naam van het netwerk dat u wilt gebruiken aan. De thermostaat toont een wachtwoordpagina.

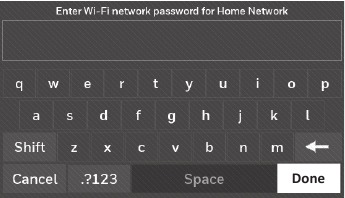

   2. Raak met het toetsenbord de tekens aan die uw thuisnetwerkwachtwoord vormen.

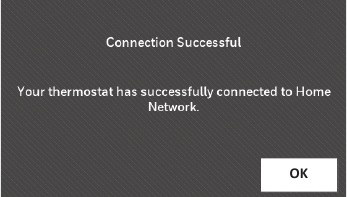

   3. Raak Done (Klaar) aan. De thermostaat toont "Connecting to your network. Please wait..." (Verbinding maken met uw netwerk. Even geduld...) en toont vervolgens een "Connection Successful" (Verbinding succesvol) scherm.

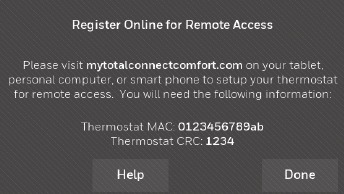

   4. Raak OK aan om het registratie-informatie scherm te tonen.

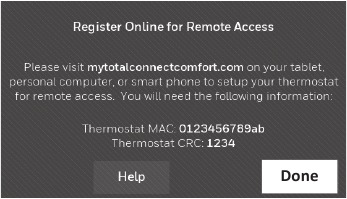

   5. Noteer uw Thermostat MAC (Thermostaat MAC) en Thermostat CRC (Thermostaat CRC). U hebt deze nummers nodig om de online registratie te voltooien.



Opmerking: Het Register Online scherm blijft actief totdat u de registratie hebt voltooid en/of Done (Klaar) hebt aangeraakt.

Opmerking: Als u Done (Klaar) aanraakt voordat u zich online registreert, toont uw startscherm een oranje waarschuwingsknop die u vertelt zich te registreren. Het aanraken van die knop toont registratie-informatie en een optie om de taak te snoozen.

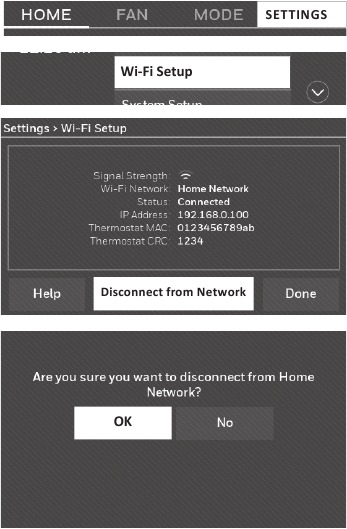

Uw Wi-Fi-netwerk verbreken

1. Raak SETTINGS (INSTELLINGEN) aan.
2. Selecteer Wi-Fi Setup (Wi-Fi Instellingen).
3. Raak Disconnect from Network (Verbinding met netwerk verbreken) aan. De thermostaat zal een vraag tonen om uw selectie te bevestigen.
4. Raak Yes (Ja) aan om te bevestigen dat u de verbinding met het netwerk wilt verbreken. De thermostaat zal het Wi-Fi Setup (Wi-Fi Instellingen) scherm tonen.
5. Raak OK aan om het menu te tonen.

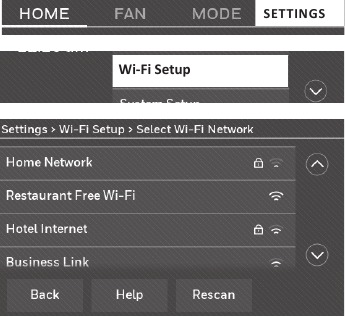

Uw Wi-Fi-netwerk opnieuw verbinden

1. Tik op SETTINGS (INSTELLINGEN).
2. Selecteer Wi-Fi Setup (Wi-Fi instellen).
3. Tik op de naam van het netwerk dat u wilt gebruiken. De thermostaat kan een pagina met een wachtwoord weergeven.
4. Om een wachtwoord in te voeren, tikt u op tekens om het wachtwoord van uw thuisnetwerk te spellen en tikt u vervolgens op Done (Klaar).
5. De thermostaat geeft "Connecting to your network. Please wait..." ("Verbinding maken met uw netwerk. Even geduld...") weer en vervolgens een scherm "Connection Successful" ("Verbinding geslaagd").
6. Tik op Next (Volgende).
   • Als uw thermostaat is geregistreerd, zult u uw signaalsterkte en andere statusinformatie zien. Tik op Done (Klaar).

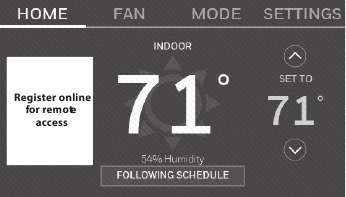

   • Als het scherm "Register Online for Remote Access" ("Online registreren voor toegang op afstand") weergeeft, volgt u de onderstaande instructies.

Uw thermostaat online registreren

Om uw thermostaat op afstand te bekijken en in te stellen, moet u een Total Connect Comfort-account hebben. Gebruik de volgende stappen.

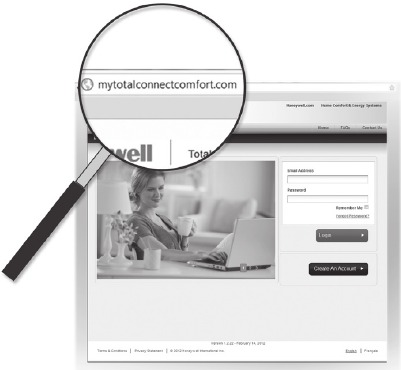

1. Open de Total Connect Comfort-web site.
   Ga naar mytotalconnectcomfort.com

   Bekijk de video over de thermostaatregistratie op honeywellhome.com/wifi-thermostat

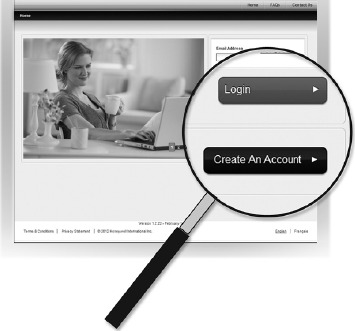

2. Login of maak een account aan.
   Als u een account heeft,
   klik op Login (Inloggen)
   – or –
   klik op Create An Account (Een account aanmaken)

   1. Volg de instructies op het scherm.
   2. Check your email (Controleer uw e-mail) voor een activeringsbericht van My Total Connect Comfort. Dit kan enkele minuten duren.
      Note (Let op): Als u geen antwoord ontvangt, controleer dan uw junk mailbox of gebruik een alternatief e-mailadres.
   3. Follow activation instructions (Volg de activeringsinstructies) in de e-mail.
   4. Log in (Inloggen).

3. Registreer uw thermostaat.
   Nadat u bent ingelogd op uw Total Connect Comfort-account, registreert u uw thermostaat.
   1. Volg de instructies op het scherm. Na het toevoegen van de locatie van uw thermostaat, moet u de unieke identificatiegegevens van de thermostaat invoeren:
      • MAC ID
      • MAC CRC

Note (Let op): Deze ID's staan vermeld op het scherm "Register Online" (Online registreren) of op de Thermostat ID Card (Thermostaat ID-kaart) die in de thermostaatverpakking is meegeleverd. De ID's zijn niet hoofdlettergevoelig.

Wanneer de thermostaat succesvol is geregistreerd, geeft het Total Connect Comfort-registratiescherm een bericht SUCCESS (SUCCES) weer.

U kunt nu uw thermostaat overal bedienen via uw laptop, tablet of smartphone.

Total Connect Comfort free app is available for Apple iPhone^® , iPad^® and iPod touch^® devices at iTunes or at Google Play^® for all Android™ devices.

Search for local rebates (Zoek naar lokale kortingen)

Your thermostat may now be eligible for local rebates. Search for offers in your area at HoneywellHome.com/Rebates (Uw thermostaat komt mogelijk in aanmerking voor lokale kortingen. Zoek naar aanbiedingen in uw regio op HoneywellHome.com/Rebates)

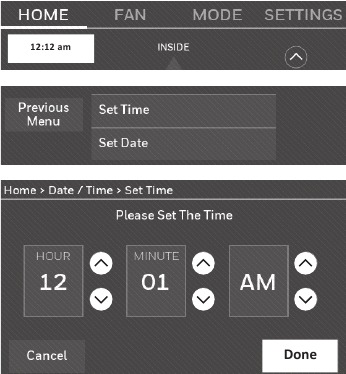

De tijd/datum instellen

1. Tik op de huidige tijd. Het scherm geeft Set Time/Set Date (Tijd instellen/Datum instellen) weer.
2. Tik op Set Time (Tijd instellen) of Set Date (Datum instellen).
3. Tik op of totdat de juiste tijd/datum wordt weergegeven.
4. Tik op Done (Klaar) om op te slaan of Cancel (Annuleren) om wijzigingen te negeren.

Note (Let op): Deze thermostaat wordt automatisch bijgewerkt voor de zomertijd (indien van toepassing in uw regio) en alle datum-/tijdinformatie wordt opgeslagen. Als de thermostaat is verbonden met Wi-Fi en is geregistreerd bij Total Connect Comfort, wordt de huidige tijd bijgewerkt via internet.

De ventilator instellen

1. Tik op FAN (VENTILATOR) om de ventilatorinstellingen weer te geven.
2. Tik op On (Aan), Automatic (Automatisch), Circulate (Circuleren) of Follow Schedule (Schema volgen).
3. Opmerking: De optie Follow Schedule (Schema volgen) wordt alleen weergegeven als de ventilator is ingesteld op Aan (On) of Circuleren (Circulate) voor een of meer programmatijden. Tik op Done (Klaar) om op te slaan en af te sluiten.
   • On (Aan): Ventilator is altijd aan.
   • Automatic (Automatisch): Ventilator werkt alleen wanneer het verwarmings- of koelsysteem is ingeschakeld.
   • Circulate (Circuleren): Ventilator draait willekeurig ongeveer 35% van de tijd (alleen voor thuisgebruik).
   • Follow Schedule (Schema volgen): "Schema volgen" is geen optie als alle programma's zijn ingesteld op ventilator automatisch (zie pagina's 16 -18).

Note (Let op): Tik op Aan (On), Automatisch (Automatic) of Circuleren (Circulate) om het geprogrammeerde ventilatorschema tijdelijk te overschrijven.

De systeemmodus instellen

1. Tik op MODE (MODUS) om de systeeminstellingen weer te geven.
2. Tik op de gewenste optie:
   • Heat (Verwarmen): Thermostaat regelt alleen het verwarmingssysteem.
   • Cool (Koelen): Thermostaat regelt alleen het koelsysteem.
   • Off (Uit): Verwarming/koelsystemen zijn uitgeschakeld.
   • Automatic (Automatisch): Thermostaat selecteert verwarming of koeling naar behoefte, afhankelijk van de binnentemperatuur.
   • Emergency Heat (heat pumps with aux. heat) (Noodverwarming (warmtepompen met hulpverwarming)): Regelt de hulp-/noodverwarming. Compressor is uitgeschakeld.
3. Tik op Done (Klaar) om op te slaan en af te sluiten.

Note (Let op): De systeeminstellingen Automatic (Automatisch) en Emergency Heat (Noodverwarming) worden mogelijk niet weergegeven, afhankelijk van de manier waarop uw thermostaat is geïnstalleerd. Zie "Automatische omschakeling".

Vooraf ingestelde energiebesparende schema's

Deze thermostaat gebruikt standaard energiebesparende instellingen die uw verwarmings-/koelkosten kunnen verlagen. Zie de onderstaande informatie om de instellingen aan te passen.

Home Use (Thuisgebruik)

Period (Periode)	Start time (Starttijd)	Heat (Verwarmen) (Mon-Fri) (Ma-Vr)	Cool (Koelen) (Mon-Fri) (Ma-Vr)	Heat (Verwarmen) (Sat-Sun) (Za-Zo)	Cool (Koelen) (Sat-Sun) (Za-Zo)
Wake (Wakker)	6:00 am	70°	78°	70°	78°
Leave (Vertrekken)	8:00 am	62°	85°	62°	85°
Return (Terugkeren)	6:00 pm	70°	78°	70°	78°
Sleep (Slapen)	10:00 pm	62°	82°	62°	82°

Business Use (Zakelijk gebruik)

Period (Periode)	Start time (Starttijd)	Heat (Verwarmen)	Cool (Koelen)	Fan (Ventilator)
Occupied 1 (Bezet 1)	8:00 am	70°	75°	On (Aan)
Unoccupied 1 (Onbezet 1)	10:00 pm	55°	85°	Auto (Automatisch)
Occupied 2* (Bezet 2*)	12:00 am	70°	75°	On (Aan)
Unoccupied 2* (Onbezet 2*)	12:00 am	55°	85°	Auto (Automatisch)

* Period 2 is cancelled by default. If you activate it, the values shown above are default settings. (* Periode 2 is standaard geannuleerd. Als u deze activeert, zijn de hierboven getoonde waarden de standaardinstellingen.)

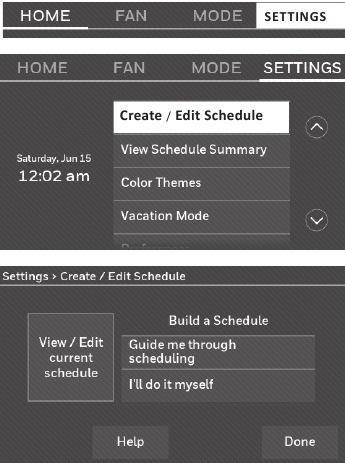

Programmaschema's aanpassen

1. Tik op SETTINGS (INSTELLINGEN).
2. Selecteer Create/Edit Schedule (Schema maken/bewerken).
   • Tik op View/Edit (Bekijken/bewerken) om het volledige schema te bekijken en een snelle aanpassing te maken.
   • Tik op Guide Me (Begeleid mij) om een schema te maken door eenvoudige vragen te beantwoorden.
   • Tik op I'll do it myself (Ik doe het zelf) om handmatig een programmaschema te maken.

Note (Opmerking): Gebruik de vooraf ingestelde Energy Saver-instellingen om de kosten te verlagen.

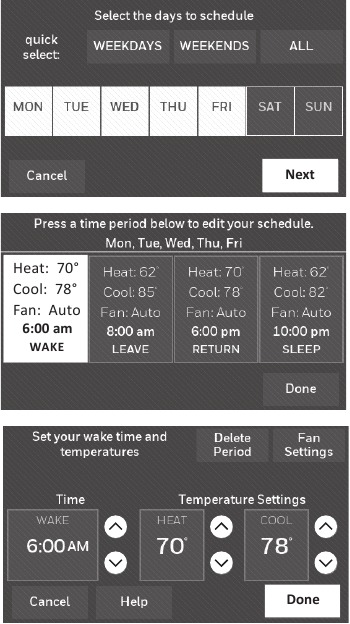

Als u I'll do it myself (Ik doe het zelf) hebt geselecteerd in het scherm Create/Edit Schedule (Schema maken/bewerken), volgt u deze stappen:

1. Selecteer de dagen om in te plannen, tik op Next (Volgende).
2. Tik op Wake (Wakker) om uw Wake-tijd (Wakker-tijd) in te stellen voor geselecteerde dagen.
3. Tik op of om de Heat (Verwarmen) en Cool (Koelen) temperaturen in te stellen voor de Wake (Wakker) periode en tik vervolgens op Done (Klaar).
4. Tik op andere tijdsperioden (Leave (Weg), Return (Terug), Sleep (Slapen)) om voor elk de tijd en temperaturen in te stellen.
5. Tik op Done (Klaar) om op te slaan en af te sluiten.

Note (Opmerking): Tik op Delete Period (Periode verwijderen) om een ongewenste tijdsperiode te verwijderen.

Note (Opmerking): Tik op Fan Settings (Ventilatorinstellingen) om de ventilatorinstellingen voor een bepaalde tijdsperiode aan te passen.

Note (Opmerking): Indien geconfigureerd voor zakelijk gebruik, gebruikt de thermostaat Occupied (Bezet) en Unoccupied (Onbezet) in plaats van Wake (Wakker), Leave (Weg), Return (Terug) en Sleep (Slapen).

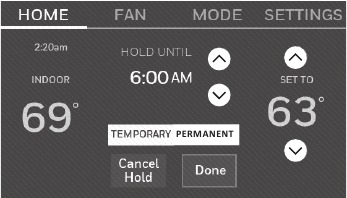

Schema's overrulen: thuisgebruik

1. Tik op of om de temperatuur (rechterkant van het scherm) en de Hold Until-tijd (Vasthouden tot-tijd) aan te passen. Het schema wordt hervat wanneer de Hold Until-tijd (Vasthouden tot-tijd) is verstreken.
2. Tik op Permanent (Permanent) om dezelfde temperatuur te behouden totdat u deze wijzigt of het programmaschema hervat.
3. Tik op Cancel Hold (Vasthouden annuleren) om op elk gewenst moment het programmaschema te hervatten.

Schema's overrulen: zakelijk gebruik

Tik op of om de temperatuur aan te passen. Deze wordt gehandhaafd tot de door u ingestelde vasthoudtijd.

• Als u de vasthoudtijd wilt wijzigen, tikt u op de pijlknoppen Hold Until (Vasthouden tot). Deze tijd kan worden aangepast tot de maximale tijd die is ingesteld in het scherm Override Duration (Duur overrulen) in Advanced Preferences (Geavanceerde voorkeuren).
• Tik op Override (Overrulen) om een vooraf ingestelde bezette temperatuur te gebruiken als een persoon de kamer gebruikt tijdens een onbezette periode. De nieuwe temperatuur wordt 1 uur gehandhaafd en kan worden aangepast tot de maximale tijd die is ingesteld in het scherm Override Duration (Duur overrulen) in Advanced Preferences (Geavanceerde voorkeuren).

Het geprogrammeerde schema wordt hervat wanneer de timer voor overrulen verloopt. Tik op Cancel Hold (Vasthouden annuleren) om op elk gewenst moment het programmaschema te hervatten.

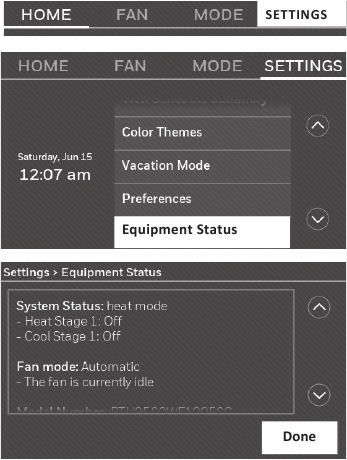

Apparatuurstatus bekijken

1. Tik op SETTINGS (INSTELLINGEN).
2. Selecteer Equipment Status (Apparatuurstatus).
3. Tik op of om de status te bekijken van alle apparatuur die uw thermostaat regelt. Afhankelijk van hoe uw thermostaat is geïnstalleerd, kan het scherm Equipment Status (Apparatuurstatus) gegevens rapporteren over de volgende systemen:
   • Verwarming en koeling
   • Ventilator
   • Thermostaatinformatie

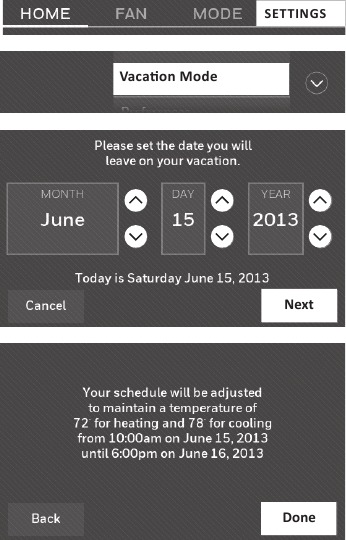

Vakantie-modus instellen: thuisgebruik

Deze functie helpt u energie te besparen terwijl u weg bent en herstelt comfortabele instellingen vlak voordat u weer thuiskomt.

1. Tik op SETTINGS (INSTELLINGEN).
2. Selecteer Vacation Mode (Vakantiemodus).
3. Tik op of om de datum te selecteren waarop u vertrekt en tik vervolgens op Next (Volgende) voor meer informatie over de planning, inclusief tijdstippen van de dag, temperatuurinstellingen, terugkeerdatum en terugkeerinstellingen.
4. Bekijk uw selecties op het laatste scherm en tik op Done (Klaar) om uw instellingen op te slaan. Tik op Back (Terug) en vervolgens op Cancel (Annuleren) om de wijzigingen te negeren.

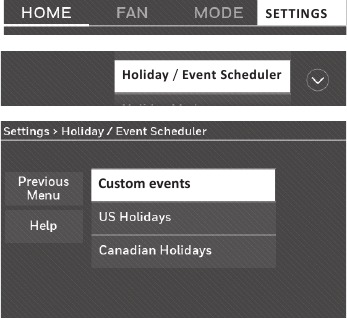

Vakantie-/evenementenschema's instellen: zakelijk gebruik

Deze functie helpt u energie te besparen wanneer de werkplek onbezet is voor speciale evenementen en feestdagen.

1. Tik op SETTINGS (INSTELLINGEN).
2. Selecteer Holiday/Event Scheduler (Vakantie-/evenementenplanner).
3. Selecteer het item dat u wilt inplannen.
   • Met Custom Events (Aangepaste evenementen) kunt u andere dagen instellen voor speciale schema's.
   • Met US and Canadian Holiday (Amerikaanse en Canadese feestdagen) kunt u selecteren uit een lijst met feestdagen die in elk land gebruikelijk zijn.
4. Maak selecties zoals gevraagd op elk scherm. Zie de volgende twee pagina's voor meer informatie.
5. Tik op Done (Klaar) om uw instellingen op te slaan.

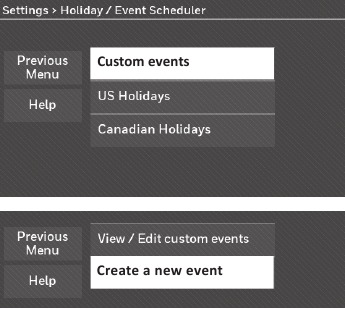

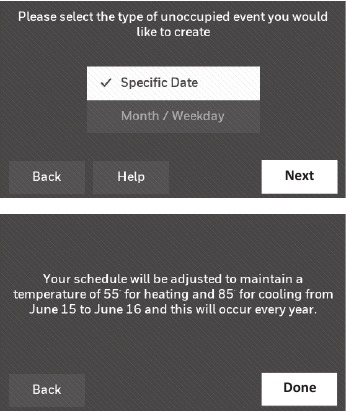

Aangepaste evenementen instellen: zakelijk gebruik

Met deze functie kunt u temperatuurinstellingen aanpassen die tijdens een specifiek evenement moeten worden gehandhaafd. U kunt een evenement instellen voor een specifieke datum of dag in een maand. De thermostaat hervat de normale planning na het evenement.

1. Tik op SETTINGS (INSTELLINGEN).
2. Selecteer Holiday/Event Scheduler (Vakantie-/evenementenplanner).
3. Selecteer Custom events (Aangepaste evenementen) in het Holiday/ Event Scheduler (Vakantie-/evenementenplanner) menu.
4. Selecteer Create a new event (Een nieuw evenement maken).
5. Selecteer Unoccupied (Onbezet) of Occupied (Bezet).

6. Selecteer Specific Date (Specifieke datum) of Month/Weekday (Maand/weekdag).
   • Voor Specific Date (Specifieke datum) wordt u gevraagd om de startdatum, instellingen, einddatum en frequentie voor het evenement te selecteren.
   • Voor Month/Weekday (Maand/weekdag) wordt u gevraagd om de maand, dag van de week, week van de maand, instellingen, duur van het evenement en frequentie van het evenement te selecteren.
7. Bekijk de instellingen en tik op Done (Klaar) om ze op te slaan. Tik op Back (Terug) en vervolgens op Cancel (Annuleren) om de wijzigingen te negeren.

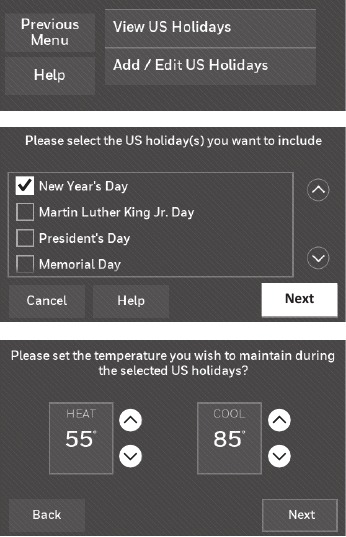

Vakantieschema instellen: zakelijk gebruik

Met deze functie kunt u temperatuurinstellingen aanpassen die moeten worden gehandhaafd op bepaalde nationale feestdagen. De thermostaat hervat de normale planning tussen de geselecteerde feestdagen.

1. Selecteer US Holidays (Amerikaanse feestdagen) of Canadian Holidays (Canadese feestdagen) in het Holiday/Event Scheduler (Vakantie-/evenementenplanner) menu.
2. Selecteer Add/Edit Holidays (Feestdagen toevoegen/bewerken). Er wordt een lijst met nationale feestdagen weergegeven.
3. Tik op het selectievakje naast elke feestdag waarvoor u specifieke instellingen wilt behouden (tik op of om door de lijst met feestdagen te bladeren) en tik vervolgens op Next (Volgende). Stel het vakantieschema in voor bezette of onbezette temperaturen, afhankelijk van of het gebouw in gebruik zal zijn.
4. Tik op of om de Heat (Verwarmen) en Cool (Koelen) temperaturen te selecteren.
5. Bekijk de instellingen en tik op Done (Klaar) om ze op te slaan. Tik op Back (Terug) en vervolgens op Cancel (Annuleren) om de wijzigingen te negeren.

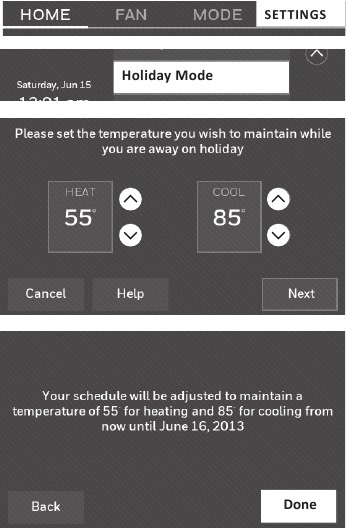

Vakantie-overruling instellen: zakelijk gebruik

Met deze functie kunt u temperatuurinstellingen aanpassen die vanaf nu tot een bepaalde datum moeten worden gehandhaafd. De thermostaat hervat de normale planning op de datum die u selecteert.

1. Tik op SETTINGS (INSTELLINGEN).
2. Selecteer Holiday Mode (Vakantiemodus) om temperaturen weer te geven terwijl u op vakantie bent.
3. Tik op of om de Heat (Verwarmen) en Cool (Koelen) temperaturen te selecteren en tik vervolgens op Next (Volgende) om de terugkeerdatum te selecteren.
4. Bekijk de instellingen en tik op Done (Klaar) om ze op te slaan. Tik op Back (Terug) en vervolgens op Cancel (Annuleren) om de wijzigingen te negeren.

Note (Opmerking): De koele temperatuur kan alleen hoger worden ingesteld dan de onbezette programma-instelling en de warme temperatuur kan alleen lager worden ingesteld dan de onbezette programma-instelling.

Bezetmodus activeren: zakelijk gebruik

Deze functie houdt de temperatuur op een energiebesparend niveau totdat u op OVERRIDE (OVERRULEN) tikt. Wanneer u aankomt, tikt u op de knop om een comfortabele temperatuur te behouden terwijl de kamer bezet is.

Tik op de of knoppen om de temperatuur of de Hold Until-tijd (Vasthouden tot-tijd) in te stellen. De temperatuur wordt gehandhaafd tot de tijd die u instelt. De temperatuur keert terug naar een energiebesparend niveau nadat de timer is verstreken of de "Occupied" ("Bezet") periode eindigt.

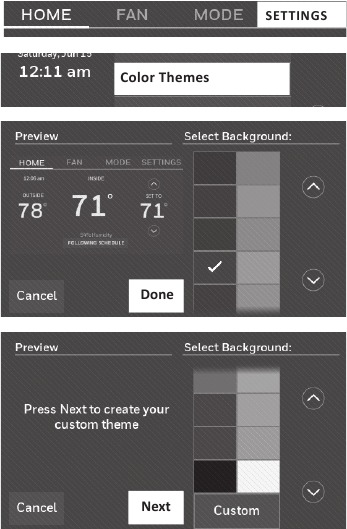

Schermkleur aanpassen

U kunt het display van uw thermostaat aanpassen aan uw interieur.

1. Tik op SETTINGS (INSTELLINGEN).
2. Tik op Color Themes (Kleurthema's).
3. Selecteer de naam van een kleur om een vooraf gedefinieerde achtergrond te gebruiken of selecteer Custom (Aangepast) om uw eigen achtergrondkleur en tekst te definiëren.
   • Als u een kleurnaam selecteert, toont het scherm links een voorbeeld. Tik op Done (Gereed) om die selectie te accepteren.
   • Als u op Custom (Aangepast) tikt, geeft het scherm u instructies. Tik op Next (Volgende) om door de keuzes te bladeren; tik op Done (Gereed) wanneer u tevreden bent met uw wijzigingen.

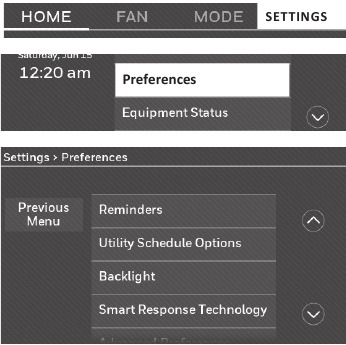

Voorkeuren instellen

Met de opties in het voorkeurenmenu kunt u selecteren hoe de thermostaat informatie weergeeft of reageert op bepaalde situaties.

1. Tik op SETTINGS (INSTELLINGEN) en selecteer Preferences (Voorkeuren).
2. Selecteer een optie en volg de aanwijzingen:
   • Reminders (Herinneringen)
   • Utility Schedule Options (Opties energieschema)
   • Backlight (Achtergrondverlichting)
   • Smart Response Technology*
   • Advanced Preferences (Geavanceerde voorkeuren)
   • Restore Default Schedule (Standaardschema herstellen)
   • Restore Factory Defaults (Fabrieksinstellingen herstellen)
3. Tik op Done (Gereed) om uw instellingen op te slaan.
   Tik op Cancel (Annuleren) om wijzigingen te negeren.

* Smart Response is niet beschikbaar als de thermostaat is geconfigureerd voor zakelijk gebruik.

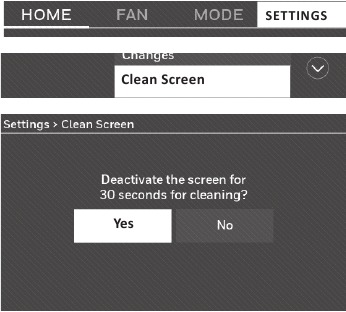

Het scherm van de thermostaat reinigen

Wanneer u de optie Clean Screen (Scherm reinigen) selecteert, wordt het scherm vergrendeld, zodat u niet per ongeluk instellingen wijzigt tijdens het schoonmaken.

1. Tik op SETTINGS (INSTELLINGEN).
2. Selecteer Clean Screen (Scherm reinigen). Er wordt gevraagd of u het scherm 30 seconden wilt reinigen.
3. Tik op Yes (Ja). Een countdown timer (afteltimer) geeft de verstreken tijd weer totdat het scherm opnieuw wordt geactiveerd.

Opmerking: Spuit GEEN vloeistof rechtstreeks op de thermostaat. Spuit vloeistoffen op een doek en gebruik de vochtige doek om het scherm schoon te maken. Gebruik water of huishoudelijke glasreiniger. Vermijd schurende reinigingsmiddelen.

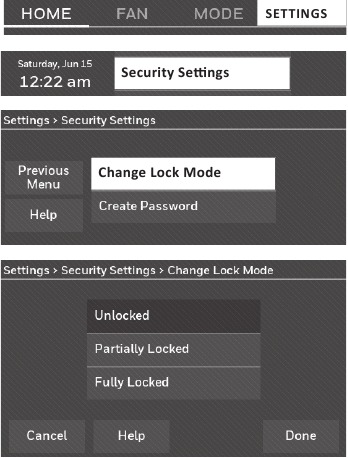

Beveiligingsinstellingen aanpassen

U kunt beveiligingsopties aanpassen om ongeautoriseerde wijzigingen aan systeeminstellingen te voorkomen.

1. Tik op SETTINGS (INSTELLINGEN) en selecteer Security Settings (Beveiligingsinstellingen).
2. Selecteer Change Lock Mode (Vergrendelmodus wijzigen).
3. Selecteer een optie en volg de aanwijzingen:
   • Unlocked (Ontgrendeld): Volledige toegang toegestaan.
   • Partially locked: (Gedeeltelijk vergrendeld): Alleen temperatuur kan worden gewijzigd.
   • Fully locked: (Volledig vergrendeld): Geen toegang toegestaan.

Opmerking: Als u ervoor kiest om een wachtwoord te gebruiken voor extra beveiliging, noteer het dan hier ter referentie:

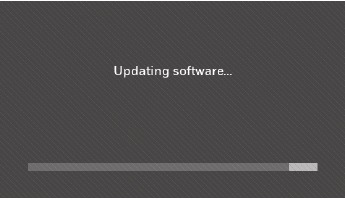

Software-updates

De Wi-Fi-app geeft periodiek updates uit voor de software voor deze thermostaat. De updates vinden automatisch plaats via uw Wi-Fi-verbinding. Al uw instellingen worden opgeslagen, dus u hoeft geen wijzigingen aan te brengen nadat de update heeft plaatsgevonden.

Updates vinden plaats in de vroege ochtend. Nadat uw thermostaat de software heeft ontvangen, wordt deze opnieuw opgestart. Het scherm toont dan "Updating software..." (Software bijwerken...) met een groene voortgangsbalk. Wanneer de update is voltooid, verschijnt uw startscherm zoals gewoonlijk.

Noot: Als u niet verbonden bent met Wi-Fi of niet geregistreerd bent bij Total Connect Comfort, ontvangt u geen automatische updates.

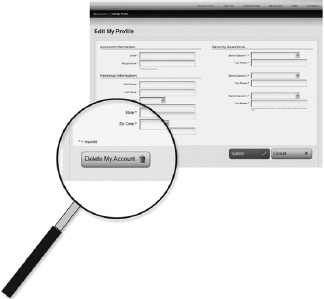

Uw thermostaat afmelden

Als u de thermostaat verwijdert uit uw Total Connect Comfort-websiteaccount (bijvoorbeeld omdat u verhuist en de thermostaat achterlaat), volgt u deze stappen:

1. Ga op mytotalconnectcomfort.com naar uw account.
2. Selecteer onder My Account (Mijn account) Edit My Profile (Mijn profiel bewerken).
3. Klik op de knop Delete My Account (Mijn account verwijderen).

Uw thermostaat toont een oranje knop met de tekst Register Online (Online registreren).

Smart Response Technology

Met deze functie (alleen voor thuisgebruik) kan de thermostaat "leren" hoe lang het verwarmings-/koelsysteem erover doet om de geprogrammeerde temperatuurinstellingen te bereiken, zodat de temperatuur op het door u ingestelde tijdstip wordt bereikt.

Bijvoorbeeld: Stel de Wake (Wakker) tijd in op 6:00 uur en de temperatuur op 21°C. De verwarming gaat vóór 6:00 uur aan, zodat de temperatuur om 6:00 uur 21°C is.

Opmerking: Selecteer Smart Response Technology in het menu Preferences (Voorkeuren) ("Setting preferences" (Voorkeuren instellen)). Smart Response is niet beschikbaar als de thermostaat is geconfigureerd voor zakelijk gebruik.

Het bericht "in recovery" (in herstel) wordt weergegeven wanneer het systeem wordt geactiveerd vóór een geplande tijdsperiode.

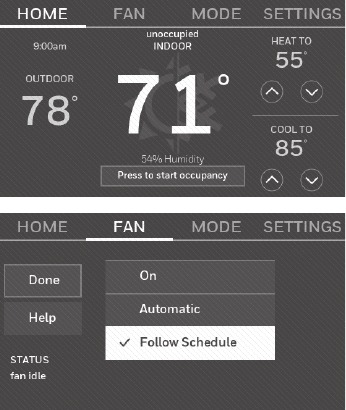

Pre-occupancy purge

Deze functie voor zakelijk gebruik zet de ventilator 1 tot 3 uur voor elke "bezette" tijdsperiode aan om een comfortabele werkomgeving te bieden wanneer u aankomt.

Compressor protection

De thermostaat houdt de compressor een paar minuten uitgeschakeld voordat hij opnieuw start, om schade aan de apparatuur te voorkomen. Tijdens deze "uit"-tijd wordt het bericht "waiting for equipment" (wachten op apparatuur) op het scherm weergegeven.

Automatische omschakeling

Deze functie wordt gebruikt in klimaten waar zowel airconditioning als verwarming op dezelfde dag worden gebruikt.

Wanneer het systeem is ingesteld op Automatic (Automatisch), selecteert de thermostaat automatisch verwarming of koeling, afhankelijk van de binnentemperatuur.

De instellingen voor verwarmen en koelen moeten minstens 3 graden verschillen. De thermostaat past de instellingen automatisch aan om deze scheiding van 3 graden te behouden.

Opmerking: Selecteer Auto Changeover (Automatische omschakeling) op het scherm Heating and Cooling System Changeover (Omschakeling verwarmings- en koelsysteem) onder Advanced Preferences (Geavanceerde voorkeuren). Zie "Setting advanced preferences" (Geavanceerde voorkeuren instellen).

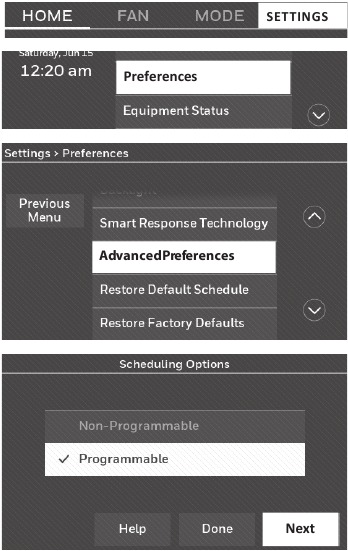

Geavanceerde voorkeuren instellen

U kunt opties voor een aantal systeemfuncties wijzigen. Hoewel veel opties, zoals taal- en temperatuurindicatie-instellingen, voor alle configuraties hetzelfde zijn, zijn andere afhankelijk van het type systeem dat u hebt.

1. Tik op SETTINGS (INSTELLINGEN). De thermostaat geeft een lijst met opties weer.
2. Selecteer Preferences > Advanced Preferences (Voorkeuren > Geavanceerde voorkeuren). De thermostaat geeft het eerste scherm met opties weer dat u kunt wijzigen.
3. Maak op elk scherm wijzigingen naar behoefte en tik vervolgens op Next (Volgende) om nieuwe opties weer te geven. Herhaal deze stap totdat u alle wijzigingen hebt aangebracht. Tabellen leggen de schermen en opties onder Advanced Preferences (Geavanceerde voorkeuren) uit.
4. Wanneer u alle wijzigingen hebt aangebracht, drukt u op Done (Gereed) om op te slaan en af te sluiten.

Advanced Preferences Options (SETTINGS > Preferences > Advanced Preferences) (Opties voor geavanceerde voorkeuren (INSTELLINGEN > Voorkeuren > Geavanceerde voorkeuren))

Screen Title (Schermtitel)	Settings and Options (Options vary depending on setup.) (Instellingen en opties (Opties variëren afhankelijk van de configuratie.))
Scheduling Options (Planningopties)	Select Non-programmable (Niet-programmeerbaar) of Programmable (Programmeerbaar). Programmable (Programmeerbaar) gebruikt standaard- of aangepaste programmering om de temperatuurinstellingen automatisch te verhogen en te verlagen voor verschillende tijdstippen van de dag.
Temperature Indication Scale (Temperatuurindicatieschaal)	Select Fahrenheit (Fahrenheit) of Celsius (Celsius).
Heating and Cooling System Changeover (Omschakeling verwarmings- en koelsysteem)	Select Manual (Handmatig) of Automatic (Automatisch).
Number of Schedule Periods (Aantal planningsperioden)	Select 2 Periods Per Day (2 perioden per dag) of 4 Periods Per Day (4 perioden per dag).
Pre-occupancy Purge Duration * (Duur pre-occupancy purge *)	Selecteer hoe lang de ventilator zal draaien vóór elke bezette periode: Off (Uit), 1, 2 of 3 hours (uur).
Type of Override * (Type onderdrukking *)	Select Standard (Standaard) om de geprogrammeerde perioden te behouden of Initiate Occupancy (Bezetting initiëren) om energiebesparende instellingen te gebruiken totdat een gebruiker op Start Occupancy (Bezetting starten) drukt.
Override Duration * (Duur onderdrukking *)	Selecteer hoe lang de temperatuur moet worden gehandhaafd tijdens een onderdrukking: 1-10 hours (uur) of No Limit (Geen limiet).

* These settings are only available if thermostat is configured for business. (* Deze instellingen zijn alleen beschikbaar als de thermostaat is geconfigureerd voor zakelijk gebruik.)

Screen Title (Schermtitel)	Settings and Options (Options vary depending on setup.) (Instellingen en opties (Opties variëren afhankelijk van de configuratie.))
Early Recovery for Heating* (Vroeg herstel voor verwarming*)	Select No (Nee) om het herstel volgens schema te starten of Yes (Ja) om de temperatuur vroegtijdig te verhogen.
Early Recovery for Cooling* (Vroeg herstel voor koeling*)	Select No (Nee) om het herstel volgens schema te starten of Yes (Ja) om de temperatuur vroegtijdig te verlagen.
Temperature Limits (Temperatuurlimieten)	Selecteer de Minimum Cool (Minimale koeling) en Maximum Heat Limit (Maximale warmtelimiet).
Keypad Lockout (Toetsenbordvergrendeling)	Select Unlocked/Partially Locked/Locked (Ontgrendeld/Gedeeltelijk vergrendeld/Vergrendeld).
Clock Format (Kloknotatie)	Select 12 Hour (12 uur) of 24 Hour (24 uur).
Daylight Saving Time (Zomertijd)	Select Off (Uit) of On (Aan). Indien ingesteld op On (Aan), past het systeem automatisch de tijd/datum aan om rekening te houden met de zomertijd.
Indoor Display Offsets (Binnenweergave offsets)	Selecteer het aantal graden om de binnentemperatuur te compenseren of het percentage om de binnenvochtigheid te compenseren.

* Early recovery only available when configured for business. If configured for Home, see "Smart Response Technology". (* Vroeg herstel alleen beschikbaar wanneer geconfigureerd voor zakelijk gebruik. Indien geconfigureerd voor Home, zie "Smart Response Technology".)

Systeeminstellingen wijzigen

Als uw behoeften veranderen, kunt u de basis systeeminstellingen wijzigen die u tijdens de installatie van de thermostaat hebt gekozen.

1. Tik op SETTINGS (INSTELLINGEN). De thermostaat toont een lijst met opties.
2. Selecteer System Setup (Systeeminstellingen). De thermostaat toont het eerste scherm met opties die u kunt wijzigen.
3. Breng op elk scherm de nodige wijzigingen aan en tik vervolgens op Next (Volgende) om nieuwe opties weer te geven. Herhaal deze stap totdat u alle wijzigingen hebt aangebracht. De onderstaande tabel geeft een uitleg van de schermen en opties van de Systeeminstellingen.
4. Wanneer u alle wijzigingen hebt aangebracht, drukt u op Done (Klaar) om op te slaan en af te sluiten.

Opmerking: Tik op de oranje Help-knop op een willekeurig scherm voor meer informatie.

Systeeminstellingen (SETTINGS (INSTELLINGEN) > System Setup (Systeeminstellingen))

Schermtitel	Instellingen en opties (Opties variëren afhankelijk van de instelling.)
Language (Taal)	English/Français/Español.
Thermostat installed in (Thermostaat geïnstalleerd in)	Home/Business (Thuis/Bedrijf) (Thermostaat wordt gebruikt in een residentiële (standaard) of commerciële omgeving).
Your thermostat location (De locatie van uw thermostaat)	Tik op de knop THERMOSTAT (THERMOSTAAT) om een scherm weer te geven waar u met behulp van een toetsenbord een aangepaste naam kunt invoeren. Als u maar één thermostaat hebt, kunt u de naam als THERMOSTAT (THERMOSTAAT) laten staan. Voor bedrijfsinstallaties kunt u een vakje aanvinken om de naam van de thermostaat op het startscherm weer te geven.
Your thermostat controls (Uw thermostaat regelt)	Selecteer Heating (Verwarming) of Cooling (Koeling) of beide (standaard).
Your system type (Uw systeemtype)	Selecteer Forced Air (Geforceerde lucht) (standaard), Heat Pump (Warmtepomp) of Hot Water or Steam (Warm water of stoom). Elke optie biedt verschillende keuzes op de volgende schermen. Zie stap 9e onder Uw thermostaat installeren.
Your forced air heating system type (Uw geforceerde luchtverwarmingssysteemtype)	Selecteer het type verwarmingsoven. Deze menu-optie verschijnt alleen als Forced Air (Geforceerde lucht) is geselecteerd voor "Your System Type" (Uw systeemtype).
Efficiency of your heating system (Efficiëntie van uw verwarmingssysteem)	Selecteer Standard Efficiency Forced Air (Geforceerde lucht met standaard efficiëntie) (standaard) of High Efficiency Forced Air (Geforceerde lucht met hoge efficiëntie).
Your heating system type (Uw verwarmingssysteemtype)	Als u Hot Water or Steam (Warm water of stoom) hebt geselecteerd bij "Your system type" (Uw systeemtype), selecteert u hier het specifieke verwarmingssysteem.
Number of cooling stages (Aantal koelfasen)	Selecteer 1 Stage (1 Fase) (standaard) of 2 Stages (2 Fasen). Als u het niet zeker weet, noteer dan welke draden u hebt aangesloten: alleen 'Y'-draad (1 fase) of 'Y' en 'Y2' (raadpleeg uw checklist in stap 6)
Number of heating stages (Aantal verwarmingsfasen)	Selecteer 1 Stage (1 Fase) (standaard) of 2 Stages (2 Fasen). Als u het niet zeker weet, noteer dan welke draden u hebt aangesloten: alleen 'W'-draad (1 fase) of 'W' en 'W2' (raadpleeg uw checklist in stap 6) Het aantal verwarmingsfasen verschijnt alleen als "Forced Air" (Geforceerde lucht) is geselecteerd voor "Your System Type" (Uw systeemtype).
Your fan control (Uw ventilatorregeling)	Selecteer of uw thermostaat (standaard) of het verwarmingssysteem de ventilator regelt. Uw ventilatorregeling verschijnt alleen als "Electric" (Elektrisch) is geselecteerd voor "Your Forced Air Heating System Type" (Uw geforceerde luchtverwarmingssysteemtype).
Type of changeover valve (Type omschakelklep)	Als u Heat Pump (Warmtepomp) hebt geselecteerd bij "Your system type" (Uw systeemtype), selecteert u of deze een cooling changeover valve (koelomschakelklep) (standaard) of een heating changeover valve (verwarmingsomschakelklep) gebruikt. Als u het niet zeker weet, noteer dan welke draden u hebt aangesloten: raadpleeg uw checklist in stap 6.
Number of heat pump compressor stages (Aantal warmtepompcompressorfasen)	Selecteer 1 Stage (1 Fase) (standaard) of 2 Stages (2 Fasen). Als u het niet zeker weet, noteer dan welke draden u hebt aangesloten: alleen 'Y'-draad (1 fase) of 'Y' en 'Y2' (raadpleeg uw checklist in stap 6).
Your backup heat (Uw back-up warmte)	No (Nee) of Yes (Ja) (standaard) u kunt bepalen of u back-up warmte hebt door uw checklist in stap 6 te raadplegen. Uw back-up warmte verschijnt alleen als "Your System Type" (Uw systeemtype) is ingesteld op Heat Pump (Warmtepomp).

Veelgestelde vragen

V: Blijft mijn thermostaat werken als ik mijn wifi-verbinding verlies?
A: Ja, de thermostaat blijft uw verwarmings- en/of koelsysteem bedienen met of zonder wifi.

V: Hoe vind ik het wachtwoord van mijn router?
A: Neem contact op met de fabrikant van de router of raadpleeg de routerdocumentatie.

V: Waarom maakt mijn thermostaat geen verbinding met mijn wifi-router, ook al bevindt deze zich zeer dicht bij de thermostaat?
A: Controleer of het ingevoerde wachtwoord voor de wifi-router correct is.

V: Mijn thermostaat kan zich niet registreren op de Total Connect Comfort-website.
A: Controleer of de thermostaat correct is aangemeld op uw wifi-netwerk thuis. Controleer bij SETTINGS (INSTELLINGEN) > Wi-Fi Setup (Wifi-instellingen) het pictogram voor de wifi-signaalsterkte. Controleer of de wifi-router een goede internetverbinding heeft. Controleer op uw computer of u de site kunt openen op mytotalconnectcomfort.com Als u de site niet kunt openen, schakelt u de internetmodem enkele seconden uit en schakelt u deze vervolgens weer in.

V: Ik heb me geregistreerd op de Total Connect Comfort-website, maar kon me niet aanmelden met mijn nieuwe account.
A: Controleer uw e-mail en zorg ervoor dat u een activeringsmail hebt ontvangen. Volg de instructies om uw account te activeren en meld u vervolgens aan op de website.

V: Ik heb me aangemeld op de Total Connect Comfort-website en heb geen bevestigingsmail ontvangen.
A: Controleer uw map Ongewenste e-mail of Verwijderde items.

V: Is er een manier om de signaalsterkte te vergroten?
A: De meeste standaardrouters kunnen worden ingesteld als repeater. U kunt ook een wifi-repeater kopen en installeren.

Zie voor meer veelgestelde vragen honeywellhome.com/wifi-thermostat

Hulp krijgen en reageren op waarschuwingen

Uw thermostaat biedt twee soorten hulp. Als deze hulpopties uw vragen niet beantwoorden, raadpleegt u de veelgestelde vragen en tips voor probleemoplossing.

Hulp op het scherm

De meeste schermen bevatten een oranje Help-knop.

1. Tik op Help (Help) om instructies weer te geven voor het gebruik van het scherm.
2. Tik op OK om het oorspronkelijke scherm opnieuw weer te geven.

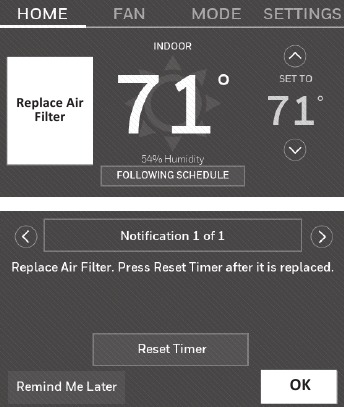

Waarschuwingen op het scherm

Uw startscherm toont een grote oranje knop wanneer u een instelling of systeemprobleem moet corrigeren.

1. Tik op de knop, de thermostaat toont instructies voor het voltooien van de taak waarvoor u bent gewaarschuwd.
2. Tik op OK op het instructiescherm en voer vervolgens de taak uit. Wanneer de taak is voltooid, wordt de waarschuwingsknop niet meer weergegeven.

Probleemoplossing

Als u problemen ondervindt met uw thermostaat, probeer dan de volgende suggesties. De meeste problemen kunnen snel en gemakkelijk worden opgelost.

Het scherm is leeg

• Controleer de stroomonderbreker en reset deze indien nodig.
• Zorg ervoor dat de aan/uit-schakelaar van het verwarmings- en koelsysteem is ingeschakeld.
• Zorg ervoor dat de deur van de verwarmingsoven goed gesloten is.
• Zorg ervoor dat de C-draad is aangesloten.

Kan de systeeminstelling niet wijzigen in Koelen

• Controleer of het scherm System Setup (Systeeminstellingen) "Your thermostat controls" (Uw thermostaat regelt) of "Your system type" (Uw systeemtype) is ingesteld op overeenkomst met uw verwarmings- en koelapparatuur.

De ventilator gaat niet aan wanneer warmte nodig is

• Controleer of het scherm System Setup (Systeeminstellingen) "Your fan control" (Uw ventilatorregeling) is ingesteld op overeenkomst met uw verwarmingsapparatuur.

"Wait" (Wachten) verschijnt op het scherm

• De compressorbeveiligingsfunctie is ingeschakeld. Wacht 5 minuten tot het systeem veilig opnieuw opstart, zonder schade aan de compressor.

Warmtepompproblemen: koele lucht in de verwarmingsmodus of warme lucht in de koelmodus

• Controleer uw instelling voor het scherm System Setup (Systeeminstellingen) "Type of changeover valve" (Type omschakelklep) om ervoor te zorgen dat deze correct is geconfigureerd voor uw systeem.

Het verwarmings- of koelsysteem reageert niet

• Tik op MODE (MODUS) om het systeem in te stellen op Verwarmen. Zorg ervoor dat de temperatuur hoger is ingesteld dan de binnentemperatuur.
• Tik op MODE (MODUS) om het systeem in te stellen op Koelen. Zorg ervoor dat de temperatuur lager is ingesteld dan de binnentemperatuur.
• Controleer de stroomonderbreker en reset deze indien nodig.
• Zorg ervoor dat de aan/uit-schakelaar van het verwarmings- en koelsysteem is ingeschakeld.
• Zorg ervoor dat de deur van de verwarmingsoven goed gesloten is.
• Als "Wait" (Wachten) wordt weergegeven, is de compressorbeveiligingstimer ingeschakeld. Wacht 5 minuten tot het systeem veilig opnieuw opstart, zonder de compressor te beschadigen.

Het verwarmingssysteem werkt in de koelmodus

• Controleer of het scherm System Setup (Systeeminstellingen) "Your thermostat controls" (Uw thermostaat regelt) of "Your system type" (Uw systeemtype) is ingesteld op overeenkomst met uw verwarmings- en koelapparatuur (zie "System Setup Options (SETTINGS (INSTELLINGEN) > System Setup (Systeeminstellingen))").

Elektrische waarden

Aansluiting	Spanning (50/60Hz)	Max. stroomsterkte
W-O/B	20-30 Vac	1.0 A
W2 (Aux/E)	20-30 Vac	1.0 A
Y Cooling (Koeling)	20-30 Vac	1.0 A
Y2 Cooling (Koeling)	20-30 Vac	1.0 A
G Fan (Ventilator)	20-30 Vac	0.5 A

Woordenlijst

C-draad
De "C" of gemeenschappelijke draad brengt 24 VAC stroom naar de thermostaat vanuit het verwarmings-/koelsysteem. Sommige mechanische of batterijgevoede thermostaten hebben mogelijk geen draadverbinding. Het is noodzakelijk voor het tot stand brengen van een wifi-verbinding met uw thuisnetwerk.

Warmtepomp verwarmings-/koelsysteem
Warmtepompen worden gebruikt om een huis te verwarmen en te koelen. Als uw oude thermostaat een instelling voor noodverwarming heeft, heeft u waarschijnlijk een warmtepomp.

Conventioneel verwarmings-/koelsysteem
Niet-warmtepompachtige systemen; deze omvatten luchtbehandelingskasten, verwarmingsovens of boilers die werken op aardgas, olie of elektriciteit. Ze kunnen al dan niet een airconditioner bevatten.

Jumper Loop (Jumperlus)
In deze thermostaat wordt een stekker met een draadlus onder het klemmenblok gebruikt om de R- en Rc-aansluitingen aan te sluiten.

MAC ID, MAC CRC
Alfanumerieke codes die uw thermostaat uniek identificeren en worden gebruikt voor het registreren van de thermostaat op uw account op mytotalconnectcomfort.com

QR Code^®
Quick response code (snelle responscode). Een tweedimensionale, machineleesbare afbeelding. Uw draadloze apparaat kan het zwart-wit patroon in het vierkant lezen en de browser rechtstreeks naar een website linken. QR Code is een geregistreerd handelsmerk van DENSO WAVE INCORPORATED.

Wettelijke informatie

FCC-nalevingsverklaring (deel 15.19) (alleen VS)
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

FCC-waarschuwing (deel 15.21) (alleen VS)
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

FCC-storingsverklaring (deel 15.105 (b)) (alleen VS)
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing van radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te corrigeren door een van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Thermostaten
Om te voldoen aan de FCC- en Industry Canada RF-blootstellingslimieten voor algemene bevolking/ongecontroleerde blootstelling, moeten de antenne(s) die voor deze zenders worden gebruikt, worden geïnstalleerd om een scheidingsafstand van ten minste 20 cm van alle personen te bieden en mogen niet op dezelfde locatie staan of werken in combinatie met een andere antenne.

RSS-GEN
Volgens de voorschriften van Industry Canada mag deze radiozender alleen werken met een antenne van het type en de maximale (of lagere) versterking die door Industry Canada voor de zender is goedgekeurd. Om mogelijke radiostoringen voor andere gebruikers te verminderen, moeten het antennetype en de versterking zo worden gekozen dat het equivalent isotropisch uitgestraalde vermogen (e.i.r.p.) niet groter is dan nodig is voor een succesvolle communicatie. De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken, en
2. Dit apparaat moet alle storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

1 jaar beperkte garantie

Resideo garandeert dat dit product vrij is van defecten in vakmanschap of materialen, bij normaal gebruik en onderhoud, gedurende een periode van één (1) jaar vanaf de datum van de eerste aankoop door de oorspronkelijke koper. Als op enig moment tijdens de garantie periode wordt vastgesteld dat het product defect is als gevolg van vakmanschap of materialen, zal Resideo het repareren of vervangen (naar keuze van Resideo).

Als het product defect is,

(i) stuur het terug, met een aankoopbewijs of ander gedateerd aankoopbewijs, naar de plaats waar u het hebt gekocht; of
(ii) bel Resideo Customer Care op 1-800-633-3991. Customer Care zal bepalen of het product moet worden teruggestuurd naar het volgende adres: Resideo Return Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422, of dat er een vervangend product naar u kan worden verzonden.

Deze garantie dekt geen verwijderings- of herinstallatiekosten. Deze garantie is niet van toepassing als Resideo aantoont dat het defect is veroorzaakt door schade die is ontstaan ​​terwijl het product in het bezit was van een consument.

De enige verantwoordelijkheid van Resideo is het repareren of vervangen van het product binnen de hierboven vermelde voorwaarden. RESIDEO IS NIET AANSPRAKELIJK VOOR ENIG VERLIES OF SCHADE VAN WELKE AARD DAN OOK, INCLUSIEF ENIGE INCIDENTELE OF GEVOLGSCHADE DIE DIRECT OF INDIRECT VOORTVLOEIT UIT ENIGE SCHENDING VAN ENIGE GARANTIE, EXPLICIET OF IMPLICIET, OF ENIG ANDER FALEN VAN DIT PRODUCT.

Sommige staten staan ​​de uitsluiting of beperking van incidentele of gevolgschade niet toe, dus deze beperking is mogelijk niet op u van toepassing.

DEZE GARANTIE IS DE ENIGE UITDRUKKELIJKE GARANTIE DIE RESIDEO OP DIT PRODUCT GEEFT. DE DUUR VAN ENIGE IMPLICIETE GARANTIES, INCLUSIEF DE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL, IS HIERBIJ BEPERKT TOT DE DUUR VAN ÉÉN JAAR VAN DEZE GARANTIE. Sommige staten staan ​​geen beperkingen toe op de duur van een impliciete garantie, dus de bovenstaande beperking is mogelijk niet op u van toepassing.

Deze garantie geeft u specifieke wettelijke rechten en u kunt andere rechten hebben die van staat tot staat verschillen. Als u vragen heeft over deze garantie, kunt u schrijven naar Resideo Customer Care, 1985 Douglas Dr, Golden Valley, MN 55422 of bellen met 1-800-633-3991.

De werking van deze apparatuur is onderworpen aan de volgende twee voorwaarden: (1) deze apparatuur of dit apparaat mag geen schadelijke storing veroorzaken, en (2) deze apparatuur of dit apparaat moet alle storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

Vind kortingen: HoneywellHome.com/Rebates

Resideo Technologies Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502

© 2020 Resideo Technologies, Inc. Alle rechten voorbehouden.

Het handelsmerk Honeywell Home wordt gebruikt onder licentie van Honeywell International, Inc. Dit product wordt vervaardigd door Resideo Technologies, Inc. en haar gelieerde ondernemingen.

Documenten / bronnen

Referenties

• Thermostat Recycling Corporation (TRC)
• WiFi Thermostats | Honeywell Home
• Honeywell | Total Connect Comfort
• Utility Rewards Programs

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell Home WiFi Color Touchscreen Thermostat Handleiding

Beschikbare talen

• English
• Deutsch
• Español
• Français
• Mexicano
