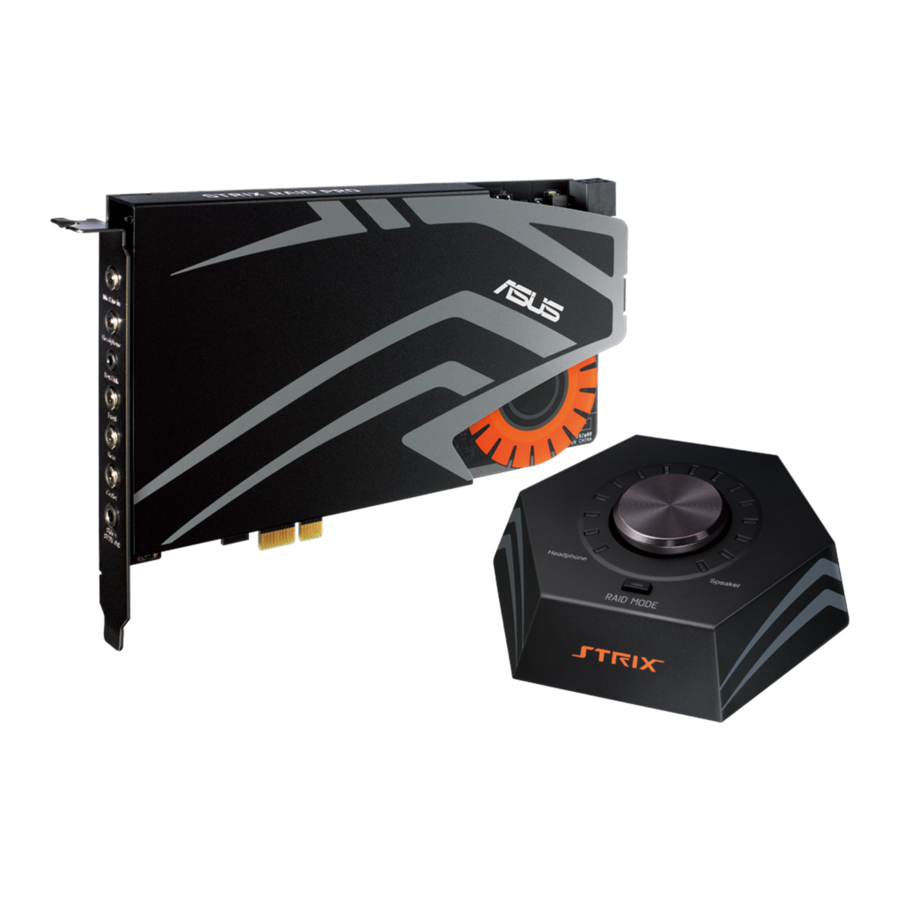

ASUS Strix Raid DLX/PRO, Strix Soar - Snelstartgids geluidskaart

Veiligheidsinformatie

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig het oppervlak van de machine met een doek (Breng geen reinigingsmiddel of reinigingsvloeistof aan).
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. De gepolariseerde of geaarde stekker is bedoeld voor de veiligheid van de gebruiker. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan uw elektricien voor de installatie van het juiste type stopcontact.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral op het punt waar de kabel op het apparaat is aangesloten.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, standaard, het statief, de beugel of de tafel die door de fabrikant wordt aanbevolen of samen met het product wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar of trolley om letsel te voorkomen.
13. Koppel het apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat alle reparaties over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het product op enigerlei wijze is beschadigd, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er een voorwerp in het product is gevallen, het product is blootgesteld aan regen of vocht of niet normaal werkt of is gevallen.


Aanvullende veiligheidsinformatie

Lees voor uw eigen veiligheid de volgende belangrijke instructies zorgvuldig door voordat u dit apparaat op het elektriciteitsnet aansluit. De verstrekte instructies helpen u de beste prestaties uit dit apparaat te halen en de levensduur van dit product te verlengen.

Reparaties

Probeer dit product niet te repareren of te demonteren. Raadpleeg een gekwalificeerde technicus of professional voor service of reparaties. Inhoud van de verpakking

Inhoud van de verpakking

Deze verpakking moet het volgende bevatten:

• STRIX geluidskaart serie 7.1-kanaals geluidskaart
• S/PDIF TOSLINK optische adapter x 1
• Snelstartgids
• Box link kabel (alleen Strix Raid DLX/Strix Raid Pro)
• Strix control box (alleen Strix Raid DLX/Strix Raid Pro)

Systeemvereisten

Om een succesvolle installatie van de ASUS Strix geluidskaart serie te garanderen, moet uw computer aan de volgende vereisten voldoen:

• Eén PCI Express 1.0 (of hoger) compatibele slot voor de audio kaart
• Eén beschikbare 6-pin perifere stroomkabelconnector van de voeding van de pc
• Microsoft® Windows® 10/8.1/7 (32/64bit)
• Intel® Pentium® 4 1.4GHz of AMD Athlon 1400 CPU of snellere CPU
• > 256 MB DRAM systeemgeheugen
• > 60 MB beschikbare HDD ruimte voor het driverinstallatiepakket
• Hoogwaardige hoofdtelefoons, actieve analoge luidsprekers, om te genieten van de ultrahoge fidelity geluiden.

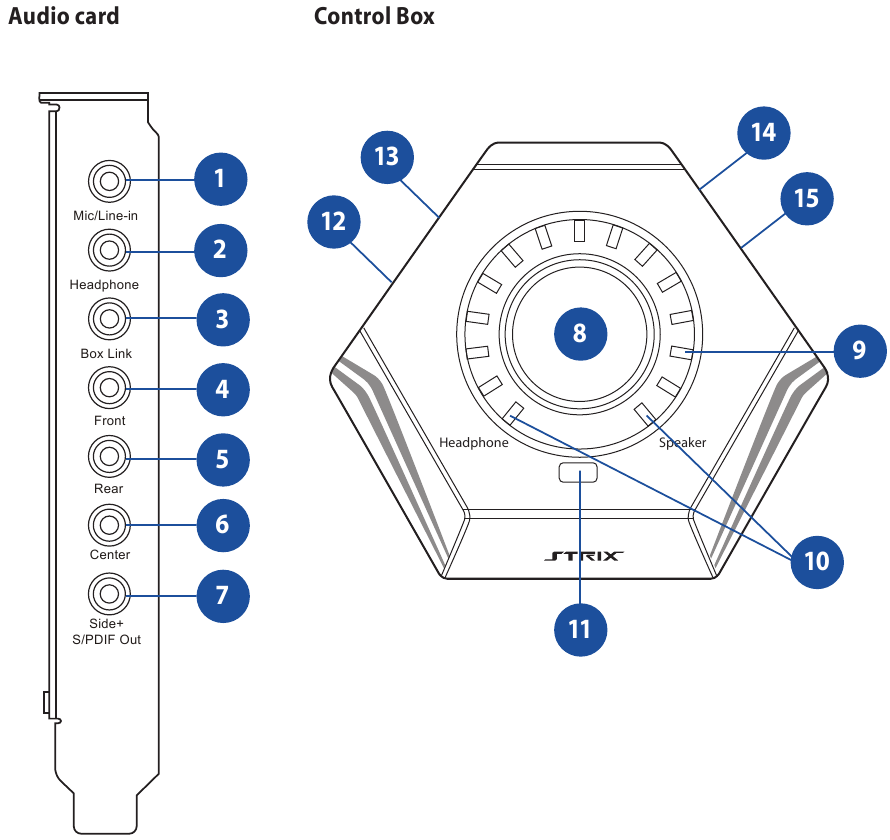

Hardwarefuncties

1. Microphone In port (Microfooningang)
   Sluit uw externe pc-microfoon aan op deze 3,5 mm-poort voor spraakinvoer. Ingebouwde hoogwaardige microfoon voorversterker.
   Line In port (Line-ingang)
   Sluit analoge apparaten zoals MP3-spelers, CD-spelers, muzieksynthesizers en andere line-level geluidsbronnen aan op deze 3,5 mm-poort voor audio-opname of -verwerking.
2. Headphone Out port (Hoofdtelefoonuitgang)
   Sluit uw hoofdtelefoon aan op deze poort.
3. Box link
   Sluit de Strix control box rechtstreeks aan op deze poort
4. Front Out port (Frontuitgang)
   Voor 2-kanaals luidsprekersystemen, sluit aan op de ingang van de actieve luidsprekers.
5. Rear Out port (Achteruitgang)
   Sluit aan op de achtersurround-ingang op 4 actieve analoge luidsprekers.
6. Center Out port (Middenuitgang)
   Sluit aan op de center/subwoofer-ingang op 4/5.1 actieve analoge luidsprekers.
7. Side Out port (Zijuitgang)
   Sluit aan op de zijsurround-ingang op 7.1 actieve analoge luidsprekers.
   S/PDIF Out port (S/PDIF-uitgang)
   Optische digitale uitgang. Sluit aan op externe digitale decoders of digitale luidsprekersystemen, thuisbioscoopsystemen, AV-receivers voor het uitvoeren van digitale audio, waaronder PCM, Dolby Digital, DTS, WMA-Pro, enz. Sluit aan op de surroundkanaalingang op 4/5.1/7.1 actieve analoge luidsprekers
8. Output Select /Volume Control (Uitgangsselectie/Volumeregeling)

9. LED Indicators (LED-indicatoren)
   LED-indicator die het intensiteitsniveau van volume of effecten weergeeft.
10. Output Source LED Indicator (LED-indicator uitgangsbron)
    LED-indicator die het geselecteerde uitvoerapparaat weergeeft.
    Note: (Opmerking:) W hen the device is under mute, the LED turns red..
11. STRIX RAID Mode

12. Headphone Output Port (Hoofdtelefoonuitgang)
    Sluit uw hoofdtelefoon aan op deze poort.
13. Microphone Input Port (Microfooningang)
    Sluit uw externe pc-microfoon aan op deze 3,5 mm-aansluiting voor spraakinvoer.
14. Kensington® Security Slot (Kensington® beveiligingsslot)
    Plaats het kensingtonslot om het apparaat te vergrendelen.
15. Box link
    Sluit de Strix control box rechtstreeks aan op deze poort

Connectiviteitsopties

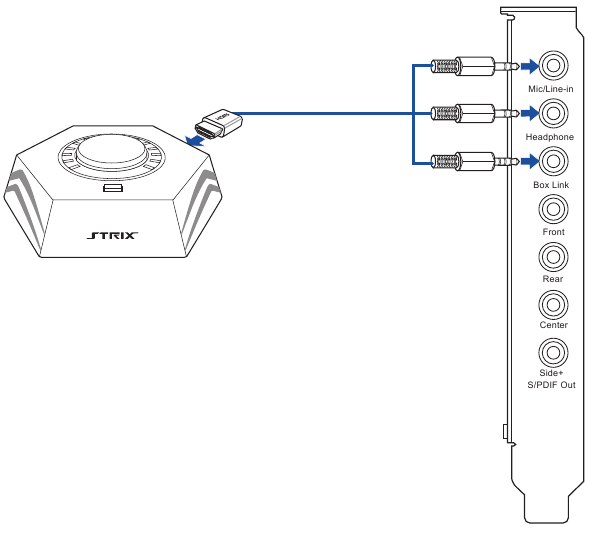

Strix Control Box aansluiten

(Alleen Strix Raid DLX/PRO)

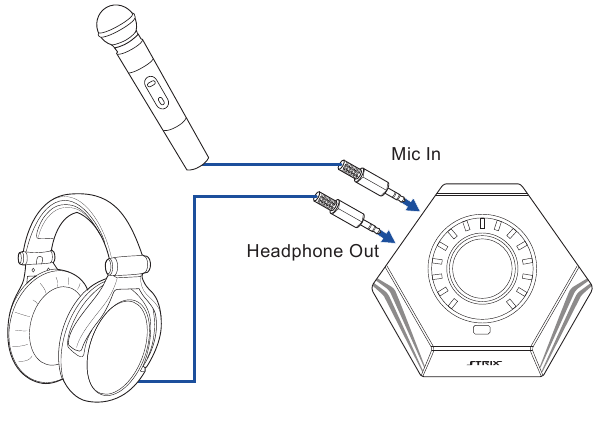

Strix Control Box aansluiten met externe microfoon en hoofdtelefoon

(Alleen Strix Raid DLX/PRO)

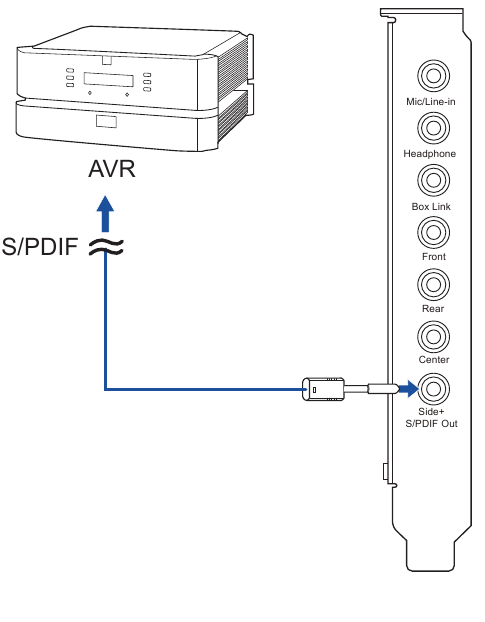

Aansluiten op TOSLINK en COAXIALE SPDIF ingang

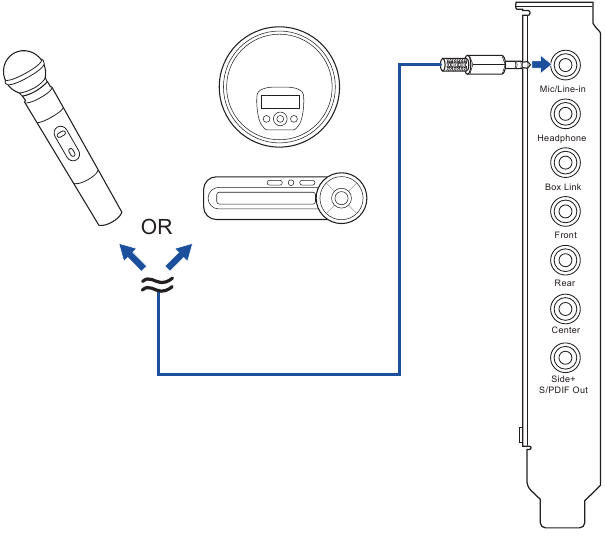

Microfoon/Line-in aansluiten

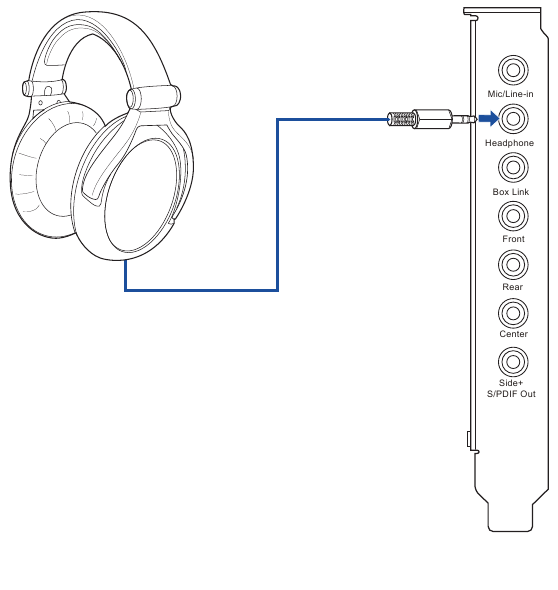

Stereo hoofdtelefoon aansluiten

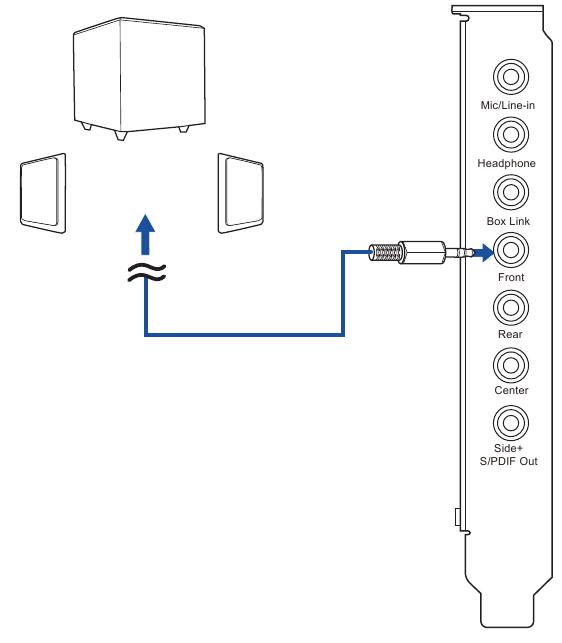

2-kanaals luidsprekers aansluiten

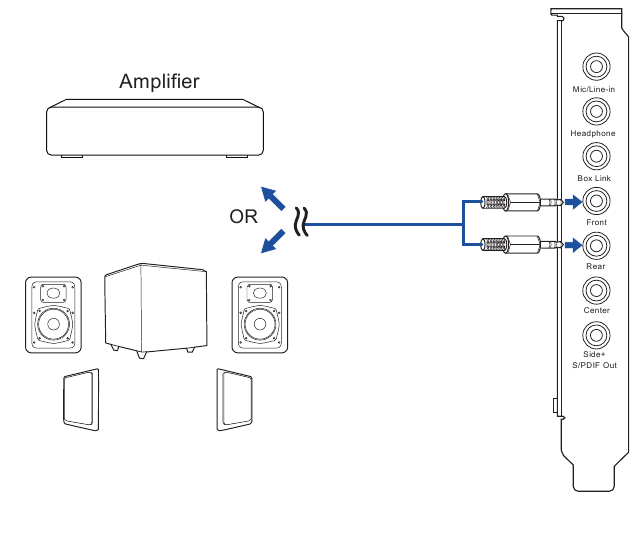

4-kanaals luidsprekers / eindversterker aansluiten

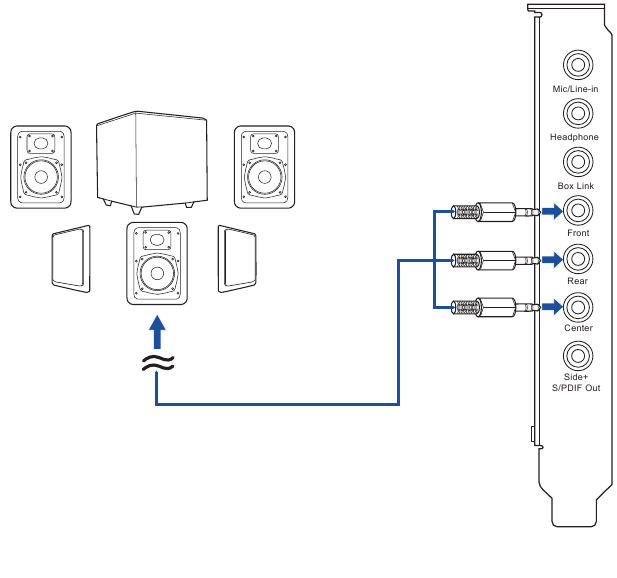

5.1-kanaals luidsprekers/ 5.1-kanaals hoofdtelefoon aansluiten

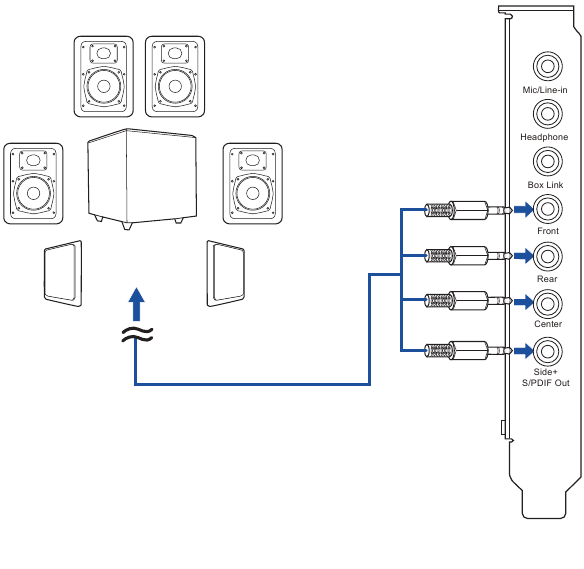

7.1-kanaals luidsprekers aansluiten

UKCA-verklaring

Vereenvoudigde UKCA-conformiteitsverklaring
ASUSTek Computer Inc. verklaart hierbij dat dit apparaat in overeenstemming is met de essentiële eisen en andere relevante bepalingen van de gerelateerde voorschriften. De volledige tekst van de UKCA-conformiteitsverklaring is beschikbaar op https://www.asus.com/support/.

https://www.asus.com/support
