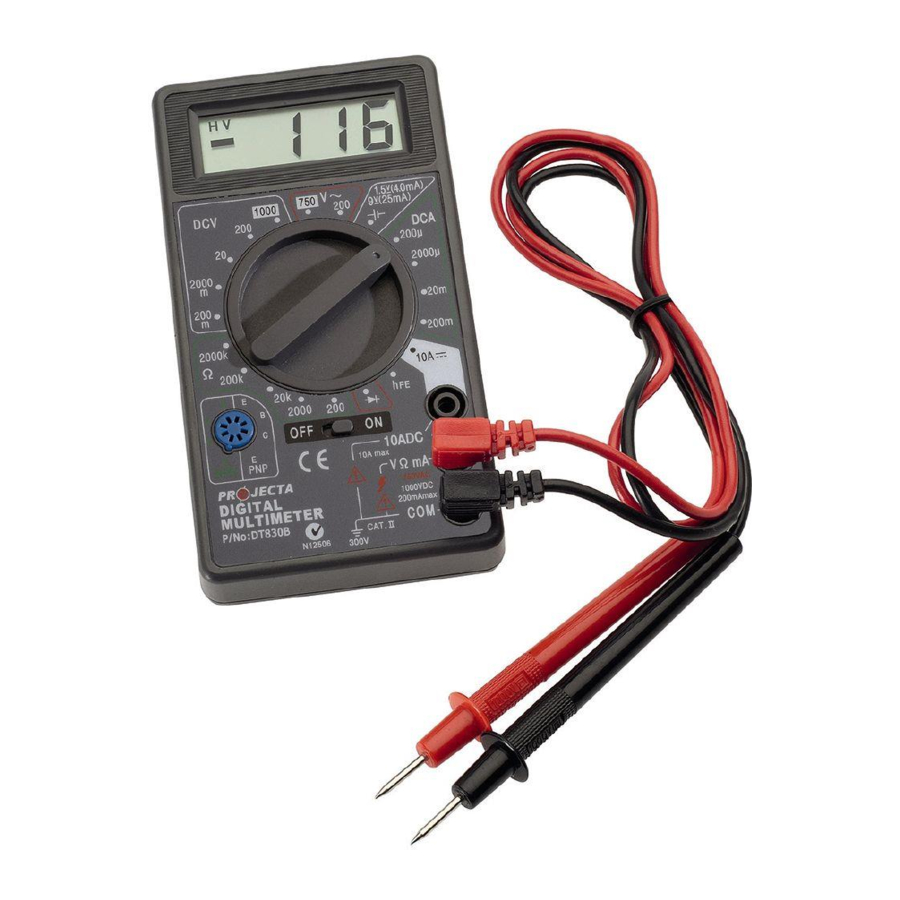

Projecta DT830B - Handleiding digitale multimeter

VEILIGHEID

Overschrijd de spannings- of stroomlimieten van de meter niet. Wees voorzichtig bij het testen van spanningen hoger dan 50VAC of 110VDC.
Niet gebruiken als de meter of meetsnoeren beschadigd zijn.
Verwijder meetsnoeren voordat u de batterij of zekering vervangt.
OPMERKING: De DT830B moet worden opgeslagen onder 60°C

SPECIFICATIES

GEBRUIKSAANWIJZING

Bediening

De 'ON/OFF' (Aan/Uit) schakelaar wordt gebruikt om de meter 'ON' (Aan) te zetten. Om batterijvermogen te besparen, zet u de meter altijd 'OFF' (Uit) wanneer deze niet in gebruik is.

De te meten parameter wordt geselecteerd met de roterende 'Function' (Functie) schakelaar.

Voor nauwkeurigheid, zorg ervoor dat het juiste bereik wordt gebruikt. Wanneer het display '1' toont, geeft dit een overschrijding van het bereik aan, gebruik het volgende hoogste bereik.

Meetsnoeren aansluiten

Er zijn drie aansluitingen, gemarkeerd:

1. 10ADC
2. VΩmA
3. COM

Het ZWARTE meetsnoer moet in de 'COM'-aansluiting worden geplaatst.

Voor de meeste metingen, behalve stroom boven 200mA, moet het RODE meetsnoer in de 'VΩmA'-aansluiting worden geplaatst.

Voor stroom boven 200mA maar minder dan 10A moet het RODE meetsnoer in de '10ADC'-aansluiting worden geplaatst.

DC-SPANNING METEN

1. Sluit het RODE meetsnoer aan op de 'VΩmA'-aansluiting en het ZWARTE meetsnoer op de 'COM'-aansluiting
2. Zet de Functie-schakelaar op het juiste 'DCV'-bereik.
3. Zet de meter 'ON' (Aan)
4. Sluit de meetprobes aan over de te meten spanning.


AC-SPANNING METEN

1. Sluit het RODE meetsnoer aan op de 'VΩmA'-aansluiting en het ZWARTE meetsnoer op de 'COM'-aansluiting
2. Zet de Functie-schakelaar op het juiste 'ACV'-bereik.
3. Zet de meter 'ON' (Aan)
4. Sluit de meetprobes aan over de te meten spanning.


BATTERIJ CONTROLE (DROGE BATTERIJ, 1.5V & 9V)

1. Sluit het RODE meetsnoer aan op de 'VΩmA'-aansluiting en het ZWARTE meetsnoer op de 'COM'-aansluiting
2. Zet de Functie-schakelaar op de ' ' instelling.
3. Zet de meter 'ON' (Aan)
4. Sluit de meetprobes aan over de polen van de te meten batterij, rode probe op de (+) pool van de batterij.
5. De meter zal een kleine belasting op de batterij toepassen en de stroom in mA weergeven (als de waarde dichtbij of hoger is dan de volgende waarden, is de batterij in goede staat:
   • 1.5V batterij (AAA, AA, C, D) 4.0mA
   • 9V batterij 25mA


LAGE DC-STROOM METEN (<200MA)

1. Sluit het RODE meetsnoer aan op de 'VΩmA'-aansluiting en het ZWARTE meetsnoer op de 'COM'-aansluiting
2. Zet de Functie-schakelaar op het juiste 'DCA'-bereik.
3. Zet de meter 'ON' (Aan)
4. Sluit de meetprobes aan zodat de meter deel uitmaakt van het te meten circuit. Als de belastingstroom hoger is dan 200mA, zal de interne zekering doorbranden.


DC-STROOM METEN (TOT 10A)

1. Sluit het RODE meetsnoer aan op de '10ADC'-aansluiting en het ZWARTE meetsnoer op de 'COM'-aansluiting
2. Zet de Functie-schakelaar op de '10A'-instelling.
3. Zet de meter 'ON' (Aan)
4. Sluit de meetprobes aan zodat de meter deel uitmaakt van het te meten circuit. Zorg ervoor dat de circuitbelasting minder dan 10 Ampère is, anders raakt de meter beschadigd.


WEERSTAND METEN

1. Sluit het RODE meetsnoer aan op de 'VΩmA'-aansluiting en het ZWARTE meetsnoer op de 'COM'-aansluiting
2. Zet de Functie-schakelaar op het juiste 'Ω'-bereik.
3. Zet de meter 'ON' (Aan)
4. Sluit de meetprobes aan over de te meten Weerstand. Zorg ervoor dat het te testen onderdeel of circuit niet onder spanning staat.


DIODE CONTROLE

1. Sluit het RODE meetsnoer aan op de 'VΩmA'-aansluiting en het ZWARTE meetsnoer op de 'COM'-aansluiting
2. Zet de Functie-schakelaar op de ' ' instelling.
3. Zet de meter 'ON' (Aan)
4. Sluit de meetprobes aan over de diode, Positieve probe (ROOD) op de 'anode' en Negatieve probe (ZWART) op de 'Kathode'.
5. Als de diode functioneert, moet de meter de voorwaartse spanningsval van de diode weergeven, meestal tussen 500–700mV.


TRANSISTOR CONTROLE

1. Zet de Functie-schakelaar op de 'hFE'-instelling.
2. Zet de meter 'ON' (Aan)
3. Sluit de component leads van de transistor aan op de juiste pinnen van de transistor jack (Emitter, Basis & Collector) afhankelijk van of het een NPN of PNP type is; u heeft mogelijk de component specificatiebladen nodig om u te helpen dit te identificeren.
4. De meter geeft de hFE meting weer.
