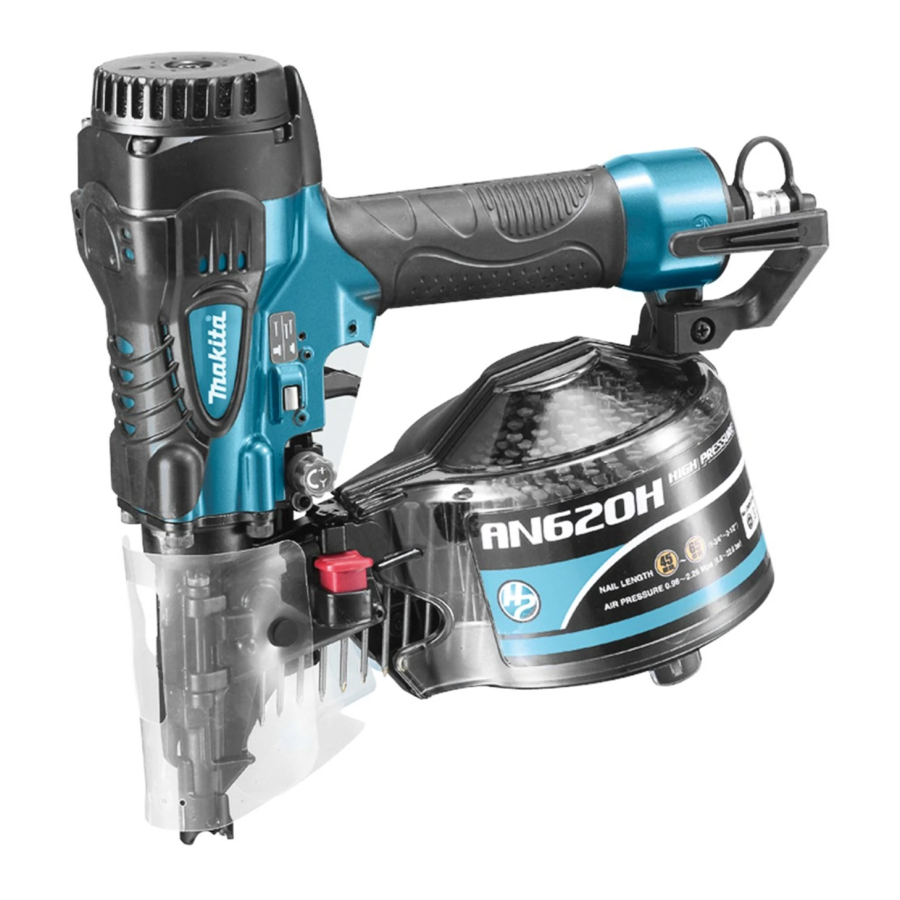

Makita AN620H - Handleiding Constructie Nagelpistool

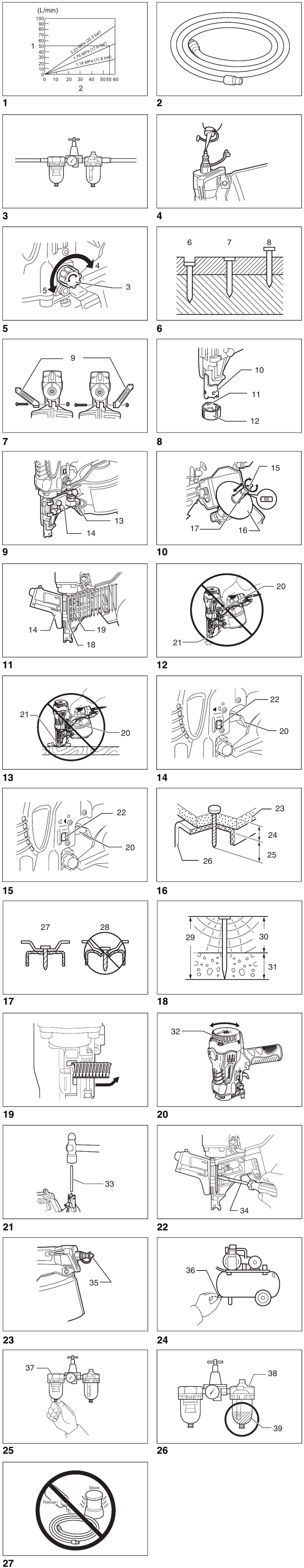

Uitleg van algemeen overzicht

1. Compressor luchtuitvoer per minuut
2. Nagelfrequentie (keer/min.)
3. Afsteller
4. Ondiep
5. Diep
6. Te diep
7. Gelijk
8. Te ondiep
9. Haak
10. Gat
11. Uitsteeksel
12. Neusstukadapter
13. Hefboom
14. Deur
15. Adjustfit
16. Veranderplaat
17. Pijl
18. Nagelgeleider
19. Aanvoer
20. Trekker
21. Contactelement
22. Veranderhendel
23. 0,7 mm of minder dik voor stalen plaat
24. Dikte van het werkstuk
25. 10 mm of meer
26. C-vormig staal
    (Dikte 1,6 mm – 2,3 mm)
27. Nagel op de juiste diepte ingeslagen
28. Te diep ingeslagen nagel veroorzaakt vervorming van werkstukken
29. Nagellengte
30. Houtdikte
31. Betonbereik 10 – 15 mm
32. Uitlaatdeksel
33. Kleine staaf
34. Schroevendraaier
35. Dop
36. Aftapkraan
37. Luchtfilter
38. Oliegever
39. Pneumatische olie

Symbolen
Het volgende toont de symbolen die voor de apparatuur worden gebruikt. Zorg ervoor dat u de betekenis ervan begrijpt voor gebruik.

• Lees de handleiding.
• Draag een veiligheidsbril.
• Niet gebruiken op steigers, ladders.

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Gewicht volgens EPTA-procedure 01/2003

Beoogd gebruik
Het gereedschap is bedoeld voor voorbereidende interieurwerkzaamheden, zoals het bevestigen van vloerbalken of gemeenschappelijke spanten en het frame in 2" x 4" behuizingen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BIJ HET GEBRUIK VAN DIT GEREEDSCHAP MOETEN ALTIJD BASISVEILIGHEIDSMAATREGELEN WORDEN GEVOLGD OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN, WAARONDER DE VOLGENDE:
LEES ALLE INSTRUCTIES.

• Lees voor uw persoonlijke veiligheid en een goede werking en onderhoud van het gereedschap deze handleiding voordat u het gereedschap gebruikt.
• Draag altijd een veiligheidsbril om uw ogen te beschermen tegen stof of letsel door spijkers.

  Het is de verantwoordelijkheid van de werkgever om het gebruik van oogbeschermingsmiddelen door de bedieners van het gereedschap en door andere personen in de directe werkomgeving af te dwingen.
• Alleen voor Australië en Nieuw-Zeeland Draag altijd een veiligheidsbril en gelaatsscherm om uw ogen te beschermen tegen stof of letsel door spijkers. De veiligheidsbril en het gelaatsscherm moeten voldoen aan de eisen van AS/NZS 1336.

  Het is de verantwoordelijkheid van de werkgever om het gebruik van oogbeschermingsmiddelen door de bedieners van het gereedschap en door andere personen in de directe werkomgeving af te dwingen.

• Draag gehoorbescherming om uw oren te beschermen tegen uitlaatgeluid en hoofdbescherming. Draag ook lichte, maar niet loszittende kleding. Mouwen moeten worden vastgeknoopt of opgerold. Er mag geen stropdas worden gedragen.
• Het haasten van de klus of het forceren van het gereedschap is gevaarlijk. Hanteer het gereedschap voorzichtig. Niet gebruiken onder invloed van alcohol, drugs of dergelijke.
• Algemene richtlijnen voor het hanteren van gereedschap:
  1. Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat.
  2. Richt het gereedschap niet op uzelf of iemand anders, of het nu bevestigingsmiddelen bevat of niet.
  3. Activeer het gereedschap niet tenzij het gereedschap stevig tegen het werkstuk is geplaatst.
  4. Respecteer het gereedschap als een werkend werktuig.
  5. Geen geklieder.
  6. Houd of draag het gereedschap niet met een vinger op de trekker (trigger).
  7. Laad het gereedschap niet met bevestigingsmiddelen wanneer een van de bedieningselementen is geactiveerd.
  8. Gebruik het gereedschap niet met een andere stroombron dan die welke is gespecificeerd in de bedienings-/veiligheidsinstructies van het gereedschap.
• Een niet goed functionerend gereedschap mag niet worden gebruikt.
• Er vliegen soms vonken wanneer het gereedschap wordt gebruikt. Gebruik het gereedschap niet in de buurt van vluchtige, ontvlambare materialen zoals benzine, verdunner, verf, gas, lijm, enz.; ze zullen ontbranden en exploderen, waardoor ernstig letsel ontstaat.
• De ruimte moet voldoende verlicht zijn om veilige operaties te garanderen. De ruimte moet schoon en vrij van afval zijn. Wees vooral voorzichtig om een goede basis en balans te behouden.
• Alleen degenen die bij het werk betrokken zijn, mogen in de buurt zijn. Vooral kinderen moeten te allen tijde uit de buurt worden gehouden.
• Er kunnen plaatselijke voorschriften zijn met betrekking tot lawaai waaraan moet worden voldaan door het geluidsniveau binnen de voorgeschreven limieten te houden. In bepaalde gevallen moeten luiken worden gebruikt om lawaai in te dammen.
• Speel niet met het contactelement: het voorkomt onbedoelde ontlading, dus het moet aan blijven en niet worden verwijderd. Het vastzetten van de trekker (trigger) in de AAN-stand is ook erg gevaarlijk. Probeer nooit de trekker (trigger) vast te maken. Gebruik een gereedschap niet als een deel van de bedieningselementen van het gereedschap niet werkt, is losgekoppeld, gewijzigd of niet goed werkt.
• Gebruik het gereedschap binnen de gespecificeerde luchtdruk van 0,98 – 2,26 MPa (9,8 – 22,6 bar) voor de veiligheid en een langere levensduur van het gereedschap. Overschrijd niet de aanbevolen max. werkdruk van 2,26 MPa (22,6 bar). Het gereedschap mag niet worden aangesloten op een bron waarvan de druk mogelijk hoger is dan 3,39 MPa (33,9 bar).
• Zorg ervoor dat de druk die door het persluchtsysteem wordt geleverd, de maximaal toegestane druk van het gereedschap voor het aandrijven van bevestigingsmiddelen niet overschrijdt. Stel de luchtdruk in eerste instantie in op de lagere waarde van de aanbevolen toegestane druk (zie SPECIFICATIES).
• Gebruik het gereedschap nooit met iets anders dan perslucht. Als flessengas (kooldioxide, zuurstof, stikstof, waterstof, lucht, enz.) of brandbaar gas (waterstof, propaan, acetyleen, enz.) wordt gebruikt als energiebron voor dit gereedschap, zal het gereedschap exploderen en ernstig letsel veroorzaken.
• Controleer voor gebruik altijd de algehele conditie van het gereedschap en de losse schroeven. Draai indien nodig vast.
• Zorg ervoor dat alle veiligheidssystemen in orde zijn voordat u het apparaat gebruikt. Het gereedschap mag niet werken als alleen de trekker (trigger) wordt overgehaald of als alleen de contactarm tegen het hout wordt gedrukt. Het mag alleen werken als beide acties worden uitgevoerd. Test op mogelijke foutieve werking met niet-geladen spijkers en de duwer in volledig teruggetrokken positie.
• Controleer muren, plafonds, vloeren, dakbedekking en dergelijke zorgvuldig om mogelijke elektrische schokken, gaslekken, explosies, enz. te voorkomen die worden veroorzaakt door het raken van stroomvoerende draden, leidingen of gasleidingen.
• Gebruik alleen spijkers die in deze handleiding zijn gespecificeerd. Het gebruik van andere spijkers kan een storing van het gereedschap veroorzaken.
• Gebruik nooit gereedschap voor het aandrijven van bevestigingsmiddelen dat is gemarkeerd met het symbool "Niet gebruiken op steigers, ladders" voor specifieke toepassingen, bijvoorbeeld:
  • wanneer het veranderen van de ene aandrijflocatie naar de andere het gebruik van steigers, trappen, ladders of ladderachtige constructies met zich meebrengt, bijvoorbeeld daklatten;
  • het sluiten van dozen of kratten;
  • het monteren van transportveiligheidssystemen, bijvoorbeeld op voertuigen en wagons.
• Sta niet toe dat ongeschoolden het gereedschap gebruiken.
• Zorg ervoor dat er niemand in de buurt is voordat u gaat spijkeren. Probeer nooit tegelijkertijd van binnen en van buiten te spijkeren. Spijkers kunnen doorscheuren en/of wegvliegen, wat een groot gevaar oplevert.
• Let op uw basis en houd uw evenwicht met het gereedschap. Zorg ervoor dat er zich niemand onder bevindt wanneer u op hoge plaatsen werkt en zet de luchtslang vast om gevaar te voorkomen bij plotselinge schokken of vastlopen.
• Spijker op daken en andere hoge plaatsen terwijl u vooruit beweegt. Het is gemakkelijk om uw evenwicht te verliezen als u spijkert terwijl u achteruit kruipt. Spijker bij het spijkeren tegen een loodrecht oppervlak van boven naar beneden. U kunt spijkerwerkzaamheden met minder vermoeidheid uitvoeren door dit te doen.
• Een spijker zal worden gebogen of het gereedschap kan vast komen te zitten als u per ongeluk bovenop een andere spijker spijkert of een knoop in het hout raakt. De spijker kan worden gegooid en iemand raken, of het gereedschap zelf kan gevaarlijk reageren. Plaats de spijkers met zorg.
• Laat het geladen gereedschap of de luchtcompressor niet langdurig onder druk in de zon staan. Zorg ervoor dat er geen stof, zand, splinters en vreemde stoffen in het gereedschap terechtkomen op de plaats waar u het neerzet.
• Richt de uitwerpopening niet op iemand in de buurt. Houd handen en voeten uit de buurt van het uitwerpgebied.
• Wanneer de luchtslang is aangesloten, draag het gereedschap dan niet met uw vinger op de trekker (trigger) en geef het in deze toestand aan iemand anders. Onbedoeld afvuren kan uiterst gevaarlijk zijn.
• Hanteer het gereedschap voorzichtig, aangezien er een hoge druk in het gereedschap heerst die gevaarlijk kan zijn als een barst wordt veroorzaakt door ruwe behandeling (vallen of slaan). Probeer niet op het gereedschap te snijden of te graveren.
• Stop onmiddellijk met spijkeren als u iets verkeerds of ongewoons aan het gereedschap opmerkt.
• Koppel altijd de luchtslang los en verwijder alle spijkers:
  9. Wanneer onbeheerd achtergelaten.
  10. Voordat u onderhoud of reparaties uitvoert.
  11. Voordat u een storing verhelpt.
  12. Voordat u het gereedschap naar een nieuwe locatie verplaatst.
• Voer reiniging en onderhoud uit direct na het beëindigen van de klus. Houd het gereedschap in topconditie. Smeer bewegende delen om roestvorming te voorkomen en wrijvingsgerelateerde slijtage te minimaliseren. Veeg al het stof van de onderdelen.
• Wijzig het gereedschap niet zonder toestemming van Makita.
• Vraag Makita's erkende servicecentra om periodieke inspectie van het gereedschap.
• Om de VEILIGHEID en BETROUWBAARHEID van het product te behouden, moeten onderhoud en reparaties worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.
• Gebruik alleen pneumatische olie die in deze handleiding is gespecificeerd.
• Sluit het gereedschap nooit aan op een persluchtleiding waar de maximaal toegestane druk van het gereedschap niet met 10% kan worden overschreden. Zorg ervoor dat de druk die door het persluchtsysteem wordt geleverd, de maximaal toegestane druk van het gereedschap voor het aandrijven van bevestigingsmiddelen niet overschrijdt. Stel de luchtdruk in eerste instantie in op de lagere waarde van de aanbevolen toegestane druk.
• Probeer niet de trekker (trigger) of het contactelement met tape of draad ingedrukt te houden. Dit kan de dood of ernstig letsel tot gevolg hebben.
• Controleer altijd het contactelement zoals beschreven in deze handleiding. Spijkers kunnen per ongeluk worden ingeslagen als het veiligheidsmechanisme niet correct werkt.

INSTALLATIE

Compressor selecteren

De luchtcompressor moet voldoen aan de eisen van EN60335-2-34.
De luchtcompressor moet voldoen aan de eisen van ANSI B19.3.
Selecteer een compressor die voldoende druk en luchtuitvoer heeft om een kostenefficiënte werking te garanderen. De grafiek toont de relatie tussen nagelfrequentie, toepasselijke druk en compressorluchtuitvoer.
Dus, bijvoorbeeld, als het spijkeren plaatsvindt met een snelheid van ongeveer 55 keer per minuut bij een compressie van 1,76 MPa (17,6 bar), is een compressor met een luchtuitvoer van meer dan 50 liter/minuut vereist.
Drukregelaars moeten worden gebruikt om de luchtdruk te beperken tot de nominale druk van het gereedschap wanneer de luchtdruk hoger is dan de nominale druk van het gereedschap. Het niet naleven hiervan kan leiden tot ernstig letsel bij de bediener van het gereedschap of personen in de buurt.

Luchtslang selecteren

Gebruik een luchtslang die bestand is tegen hoge druk.
Gebruik een luchtslang die zo groot en zo kort mogelijk is om een continue, efficiënte spijkerbewerking te garanderen.

• Een lage luchtuitvoer van de compressor, of een lange of kleinere diameter luchtslang in verhouding tot de nagelfrequentie kan een afname van de aandrijfcapaciteit van het gereedschap veroorzaken.

Smering

Om maximale prestaties te garanderen, installeert u een luchtset (oliegever, regelaar, luchtfilter) zo dicht mogelijk bij het gereedschap. Stel de oliegever zo in dat er één druppel olie wordt geleverd voor elke 30 spijkers. (Fig. 3)

Wanneer geen luchtset wordt gebruikt, smeert u het gereedschap met pneumatische olie door 2 (twee) of 3 (drie) druppels in de luchtaansluiting te plaatsen. Dit moet voor en na gebruik gebeuren. Voor een goede smering moet het gereedschap een paar keer worden afgevuurd nadat pneumatische olie is toegevoegd. (Fig. 4)

FUNCTIONELE BESCHRIJVING

• Ontkoppel altijd de luchtslang voordat u de functie van het gereedschap aanpast of controleert.

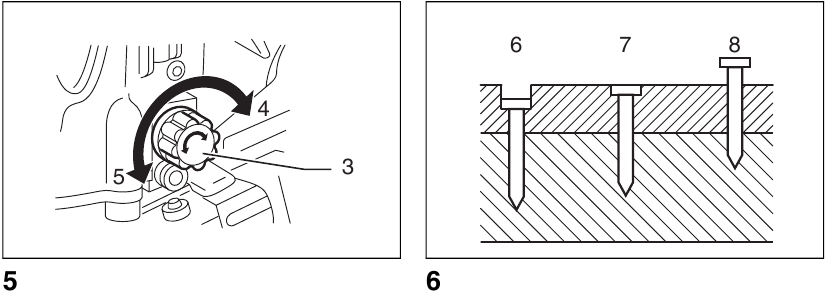

De spijkerdiepte aanpassen

• Ontkoppel altijd de slang voordat u de spijkerdiepte aanpast.

Als spijkers te diep worden ingeslagen, draai dan de stelschroef met de klok mee. Als spijkers te ondiep worden ingeslagen, draai dan de stelschroef tegen de klok in.
Het instelbare bereik is 0 – 6 mm. (Één volledige draai maakt een aanpassing van 0,8 mm mogelijk.)

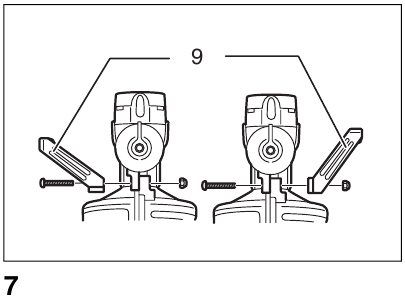

Haak

• Ontkoppel altijd de slang wanneer u het gereedschap met de haak ophangt.
• Hang het gereedschap nooit aan een heupriem of iets dergelijks. Gevaarlijk per ongeluk afvuren kan het gevolg zijn.

De haak is handig om het gereedschap tijdelijk op te hangen. Deze haak kan aan beide zijden van het gereedschap worden geïnstalleerd.
Verwijder bij het wijzigen van de installatiepositie de schroef met een schroevendraaier. Installeer de haak aan een andere kant voor installatie en zet hem vervolgens vast met de schroef.

Gebruik de neusstukadapter

• Ontkoppel altijd de slang voordat u de neusstukadapter installeert of verwijdert.

Als u het oppervlak van het werkstuk wilt beschermen, bevestigt u de neusstukadapter van het contactelement.
Gebruik de neusstukadapter bij het spijkeren van werkstukken met gemakkelijk te beschadigen oppervlakken. Om de neusstukadapter aan de contactarm te bevestigen, drukt u deze zo ver mogelijk op de contactarm.

MONTAGE

• Ontkoppel altijd de luchtslang voordat u de spijkermachine laadt.

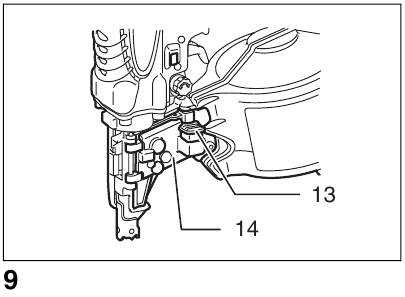

Spijkermachine laden

• Zorg ervoor dat de spiraalsteunplaat op de juiste stand staat voor de gebruikte spijkers.

Ontkoppel de luchtslang van het gereedschap. Selecteer spijkers die geschikt zijn voor uw werk. Druk de vergrendelingshendel in en open de magazijnkap. (Fig. 9)

Selecteer spijkers die geschikt zijn voor uw werk. Druk de vergrendelingshendel in en open de magazijnkap.
Til en draai de spiraalsteunplaat zodat de pijl met de spijkermaat op de spiraalsteunplaat naar de bijbehorende schaalverdeling op het magazijn wijst. Als het gereedschap wordt bediend met de spiraalsteunplaat in de verkeerde stand, kan dit leiden tot een slechte spijkertoevoer of een storing van het gereedschap. (Fig. 10)

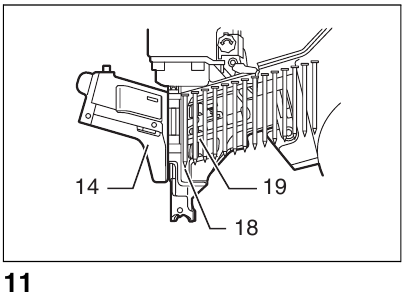

Plaats de spijkerspiraal over de spiraalsteunplaat. Rol voldoende spijkers af om de toevoerklauw te bereiken. Plaats de eerste spijker in het aandrijfprofiel en de tweede spijker in de toevoerklauw. Plaats andere afgerolde spijkers op het toevoerlichaam. Sluit de magazijnkap langzaam totdat deze vergrendelt nadat u hebt gecontroleerd of de spijkerspiraal goed in het magazijn is geplaatst. (Fig. 11)

Luchtslang aansluiten

Schuif de luchtaansluiting van de luchtslang op de luchtkoppeling op de spijkermachine. Zorg ervoor dat de luchtaansluiting stevig in de positie vergrendelt wanneer deze op de luchtkoppeling is geïnstalleerd. Er moet een slangkoppeling op of in de buurt van het gereedschap worden geïnstalleerd op een zodanige manier dat het drukreservoir wordt ontladen op het moment dat de luchttoevoerkoppeling wordt losgekoppeld.

WERKING

• Zorg ervoor dat alle veiligheidssystemen in orde zijn voordat u het apparaat gebruikt.

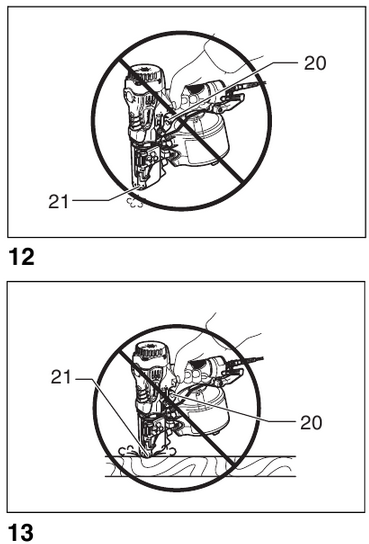

1. Om een spijker in te slaan, kunt u het contactelement tegen het werkstuk plaatsen en de trekker overhalen, of
2. Haal eerst de trekker over en plaats vervolgens het contactelement tegen het werkstuk. (Fig. 12 & 13)

   • Methode nr. (1) is voor intermitterend spijkeren, wanneer u voorzichtig en zeer nauwkeurig een spijker wilt inslaan.
     Methode nr. (2) is voor continu spijkeren.

• Echter, wanneer het gereedschap is ingesteld op de modus "Intermitterend spijkeren", MET DE TREKKER IN EEN HALF INGEDRUKTE STAND, kan er een onverwacht spijkeren optreden als het contactelement opnieuw contact maakt met het werkstuk of het andere oppervlak onder invloed van terugslag.
  Om dit onverwachte spijkeren te voorkomen, voert u de volgende handelingen uit;
  1. Plaats het contactelement niet met overmatige kracht tegen het werkstuk.
  2. Haal de trekker volledig over en houd deze 1 – 2 seconden vast na het spijkeren.

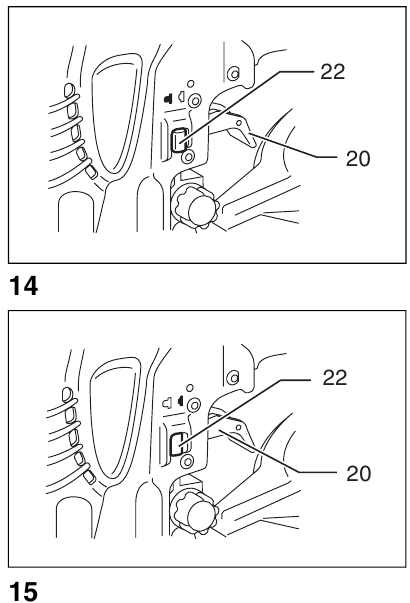

• Voor methode nr. (1) zet u de schakelhendel in de positie.
  Voor methode nr. (2) zet u de schakelhendel in de positie.
  Nadat u de schakelhendel hebt gebruikt om de spijkermethode te wijzigen, moet u er altijd voor zorgen dat de schakelhendel correct is ingesteld op de positie voor de gewenste spijkermethode. (Fig. 14 & 15)

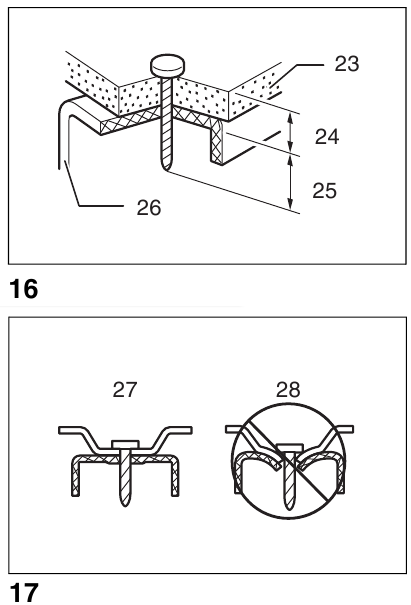

Spijkeren van stalen platen

• Gebruik 2,3 mm of minder staal voor C-vormige staal.
  Het gereedschap zal hevig terugkaatsen en een spijker kan terugschieten, wat ernstig letsel kan veroorzaken.
• Gebruik alleen geharde spijkers voor stalen platen.
  Het gebruik van andere spijkers kan ernstig letsel veroorzaken.
• Houd bij het spijkeren het gereedschap zo vast dat het rechtop staat ten opzichte van het aandrijfoppervlak.
  Schuin spijkeren kan ervoor zorgen dat spijkers terugschieten, wat ernstig letsel kan veroorzaken.
• Gebruik bij het bevestigen van een gegolfde zinkplaat op het C-vormige staal een plaat van 0,7 mm of minder dik en 32 mm lange geharde spijkers. Als u dit niet doet, kunnen spijkers terugschieten, wat ernstig letsel kan veroorzaken.
• Gebruik het gereedschap niet om op het plafond of dak te spijkeren.

Kies en gebruik spijkers die meer dan 10 mm langer zijn dan de totale dikte van alle werkstukken die moeten worden bevestigd, met verwijzing naar de onderstaande tabel.

• Afhankelijk van de hardheid en de totale dikte van alle te bevestigen werkstukken in combinatie, kan er onvoldoende bevestiging worden verkregen. Spijkeren op stalen platen tot overmatige diepte kan de bevestigingskracht aanzienlijk verminderen. Pas voor het spijkeren de spijkerdiepte correct aan.
• Bij het spijkeren op de stalen plaat kan de driver verstopt raken door gevoeligheid voor slijtage. Als deze versleten is, slijp hem dan of vervang hem door een nieuwe.

Spijkeren van beton

• Gebruik alleen geharde spijkers voor beton.
  Het gebruik van andere spijkers kan ernstig letsel veroorzaken.
  Spijker niet rechtstreeks op het beton en gebruik het niet om de stalen plaat rechtstreeks aan het beton te bevestigen. Als u dit niet doet, kunnen betonfragmenten wegvliegen of spijkers terugschieten, wat ernstig letsel kan veroorzaken.
• Houd bij het spijkeren het gereedschap zo vast dat het rechtop staat ten opzichte van het aandrijfoppervlak.
  Schuin spijkeren kan ervoor zorgen dat betonfragmenten wegvliegen of spijkers terugschieten, wat ernstig letsel kan veroorzaken.
• Niet gebruiken op oppervlakken waar objecten aan hangen, zoals gebieden waar hangers voor rioolbuizen, stofbuizen enz. zijn opgesteld.

Kies en gebruik spijkers zodat de penetratiediepte in beton varieert van 10 mm – 15 mm met verwijzing naar de onderstaande tabel.

• Gebruik dit gereedschap alleen voor zacht beton dat niet zo lang geleden is aangebracht. Gebruik op hard beton kan leiden tot het buigen van spijkers of het spijkeren tot onvoldoende diepte.
• Wanneer de penetratiediepte in beton meer dan 15 mm bedraagt, kan het spijkeren tot de voldoende lengte niet worden verkregen.

Het vel afsnijden

• Ontkoppel altijd de slang voordat u het vel afsnijdt.

Scheur het uitvoervel af in de richting van de pijl bij gebruik van de velgecollationeerde spijkers.

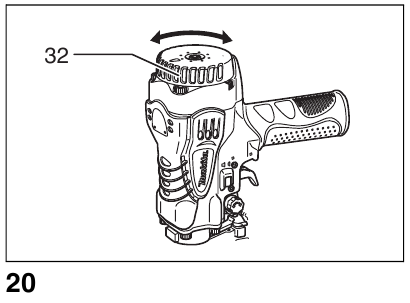

Luchtafvoer

De luchtafvoerrichting kan eenvoudig worden gewijzigd door de afvoerafdekking te draaien. Wijzig deze indien nodig.

ONDERHOUD

• Ontkoppel altijd de luchtslang van het gereedschap voordat u probeert inspectie of onderhoud uit te voeren.

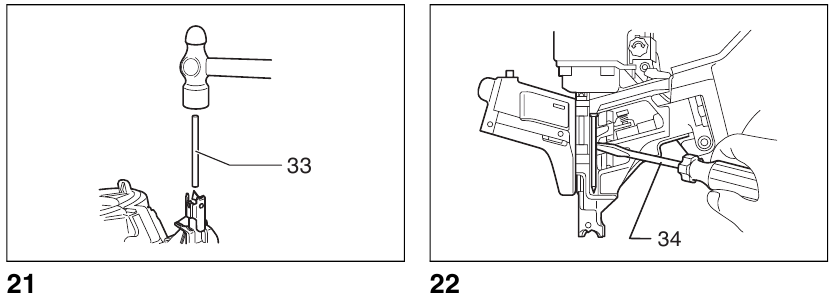

Vastgelopen spijkermachine

• Ontkoppel altijd de luchtslang en verwijder de spijkers uit het magazijn voordat u een verstopping verhelpt.

Wanneer de spijkermachine vastloopt, gaat u als volgt te werk: Open de magazijnkap en verwijder de spijkerspiraal. Steek een kleine staaf of iets dergelijks in de uitwerpopening en tik er met een hamer op om de vastgelopen spijker uit de uitwerpopening te drijven. Plaats de spijkerspiraal terug en sluit de magazijnkap.

Gereedschap aftappen

Verwijder de slang van het gereedschap. Plaats het gereedschap zo dat de luchtkoppeling naar de vloer wijst. Tap zoveel mogelijk af.

Het gereedschap reinigen

Ijzerstof dat aan de magneet hecht, kan worden weggeblazen met behulp van een luchtstofdoek.

Dop

Koppel de slang los wanneer u deze niet gebruikt. Plaats vervolgens de dop op de luchtkoppeling met de dop.

Opslag

Wanneer de spijkermachine niet in gebruik is, moet deze op een warme en droge plaats worden bewaard.

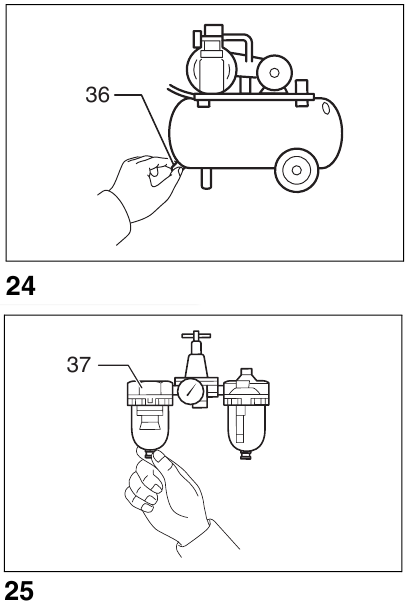

Onderhoud van compressor, luchtsamenstel en luchtslang

Tap na gebruik altijd de compressortank en het luchtfilter af. Als er vocht in het gereedschap komt, kan dit leiden tot slechte prestaties en mogelijke defecten aan het gereedschap.
(Fig. 24 & 25)

Controleer regelmatig of er voldoende pneumatische olie in de olievernevelaar van het luchtsamenstel zit. Onvoldoende smering zorgt ervoor dat O-ringen snel slijten. (Fig. 26)

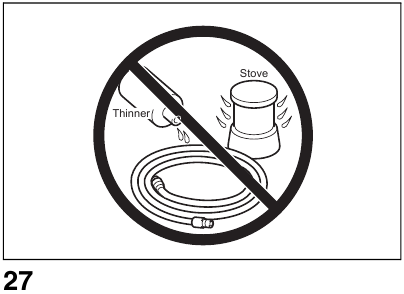

Houd de luchtslang uit de buurt van hitte (boven 60°C, boven 140°F), uit de buurt van chemicaliën (verdunner, sterke zuren of basen). Leid de slang ook weg van obstakels waar deze tijdens het gebruik gevaarlijk aan vast kan komen te zitten. Slangen moeten ook worden weggeleid van scherpe randen en gebieden die kunnen leiden tot schade of slijtage aan de slang. (Fig. 27)

Om de productVEILIGHEID en BETROUWBAARHEID te waarborgen, moeten reparaties, ander onderhoud of afstellingen worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

ACCESSOIRES

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita gereedschap dat in deze handleiding is gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen inhouden. Gebruik accessoires of hulpstukken alleen voor het aangegeven doel.

Als u meer hulp nodig heeft met betrekking tot deze accessoires, neem dan contact op met uw plaatselijke Makita servicecentrum.

• Spijkers
• Luchtslangen
• Veiligheidsbril

Geluid

Het typische A-gewogen geluidsniveau, bepaald volgens EN792:
Geluidsdrukniveau (L_pA): 88 dB (A)
Geluidsvermogensniveau (L_WA): 101 dB (A)
Onzekerheid (K): 3 dB (A)
Draag gehoorbescherming

Trilling

De trillingsemissiewaarde, bepaald volgens EN792:
Trillingsemissie (a_h): 4.0 m/s²
Onzekerheid (K): 1.5 m/s²

• De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
• De aangegeven trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van blootstelling.

• De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.
• Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen, die zijn gebaseerd op een schatting van de blootstelling in de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de werkcyclus, zoals de tijden dat het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

De technische documentatie wordt bewaard door onze geautoriseerde vertegenwoordiger in Europa, namelijk:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England

Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN

Documenten / Bronnen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita AN620H - Handleiding Constructie Nagelpistool

Beschikbare talen

• English
• Deutsch
• Français
• Español
• Mexicano
