NVIDIA GeForce GTX 1070 Ti - Handleiding Grafische Kaart

INLEIDING

Dank u voor het kiezen van de NVIDIA GeForce GTX 1070 Ti Founders Edition grafische kaart.
De GeForce GTX 1070 Ti is een krachtige grafische kaart die je de snelle, vloeiende en stille gaming ervaring geeft die je zoekt in al je favoriete titels. Met functies zoals NVIDIA GPU Boost 3.0, NVIDIA TXAA en NVIDIA PhysX, zal deze grafische kaart je het beste bieden dat je games te bieden hebben.
Bovendien kun je met NVIDIA's GeForce Experience, ingebouwd in de drivers, profiteren van NVIDIA's tienduizenden uren testen om je gameplay-instellingen met één klik te optimaliseren.

Over deze handleiding

Deze installatiehandleiding bespreekt de installatie en bediening van de NVIDIA GeForce GTX 1070 Ti grafische kaart.

Minimale systeemvereisten

• Moederbord
  PCl Express of PCl Express 3.0-compatibel moederbord met één dual-width x 16 grafische slot.
• Systeemvoeding
  Minimum 500 W of grotere systeemvoeding met één 8-pins PCl Express aanvullende stroomconnectoren.
• Besturingssysteem
  • Microsoft Windows 10, 32-bit of 64-bit
  • Microsoft Windows 8.1, 32-bit of 64-bit
  • Microsoft Windows 7, 32-bit of 64-bit
  • Linux, 32-bit of 64-bit
  • FreeBSD x86
• Systeemgeheugen
  8 GB systeemgeheugen (16 GB aanbevolen)
• Internetverbinding voor driverinstallatie
• 610 MB beschikbare harde schijfruimte

UITPAKKEN

Voordat je je nieuwe NVIDIA GeForce GTX 1070 Ti grafische kaart uitpakt, is het belangrijk om ervoor te zorgen dat je aan alle hierboven genoemde systeemvereisten voldoet voor een vlotte installatie.
Controleer zorgvuldig elk onderdeel dat in de verpakking is verzonden. Als er iets ontbreekt of beschadigd is, neem dan contact op met je reseller.

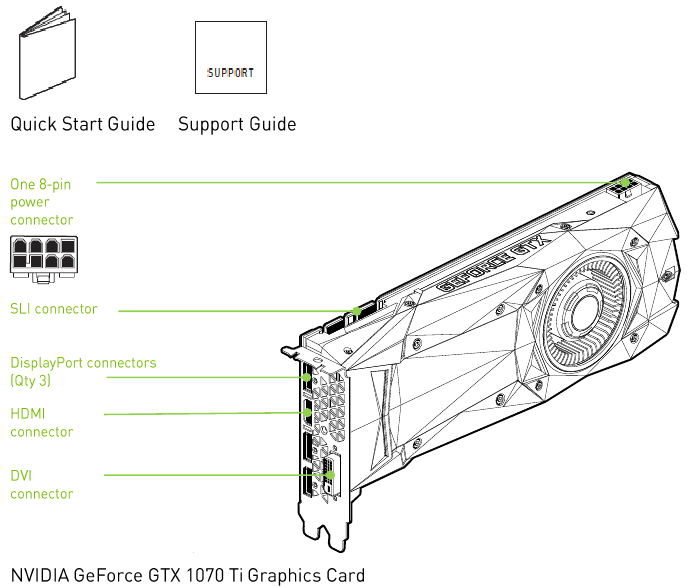

Uitrusting
De volgende uitrusting en documentatie zijn inbegrepen in de NVIDIA GeForce GTX 1070 Ti grafische kaart doos.

HARDWARE INSTALLATIE

Het installeren van de NVIDIA GeForce GTX 1070 Ti grafische kaart hardware omvat het openen van je computer. Volg alle veiligheidsinstructies die hier worden gegeven om ervoor te zorgen dat er geen schade ontstaat aan jezelf, je computer of de grafische kaart.

Voordat je begint

De NVIDIA GeForce GTX 1070 Ti grafische kaart is een PCl Express 3.0 x 16 grafische kaart. Je computer heeft mogelijk al een grafische kaart geïnstalleerd in de PCl Express slot. Zo ja, dan moet je die grafische kaart verwijderen en vervangen door de GeForce GTX 1070 Ti grafische kaart.
Als je geen grafische kaart hebt, betekent dit dat je moederbord onboard graphics heeft (er is een grafische chip geïnstalleerd op je moederbord of geïntegreerd in de moederbord chipset). Als dit het geval is, hoeft er geen actie te worden ondernomen voordat je je nieuwe grafische kaart installeert.

Het apparaat installeren

Omdat er zoveel verschillende computersystemen op de markt zijn, kan de procedure voor het installeren van de GeForce GTX 1070 Ti grafische kaart van systeem tot systeem verschillen. Gebruik de volgende instructies als richtlijn en raadpleeg de documentatie van je computersysteem voor meer informatie over je individuele systeem.

Opmerking: Het is belangrijk dat alle stroom naar de computer is losgekoppeld voordat je de grafische kaart installeert.

Ontlaad de statische elektriciteit van je lichaam door een geaard oppervlak aan te raken voordat je de grafische kaart aanraakt. Een geaard oppervlak is de computerbehuizing, of een ander oppervlak waarvan je weet dat het geaard is.

Gebruik de volgende procedure om de GeForce GTX 1070 Ti grafische kaart in je computersysteem te installeren.

1. Schakel je computer en monitor uit en trek de stekker uit het stopcontact.
   Afhankelijk van je computersysteem moet je mogelijk de kabel die naar de achterkant van je systeem gaat, loskoppelen. Markeer de kabels zodat je er zeker van kunt zijn dat je ze correct aansluit.
2. Open je computer door de kap/zijpaneel te verwijderen. Raadpleeg de documentatie van je computer van de oorspronkelijke fabrikant voor hulp.
3. Verwijder een eventuele bestaande grafische kaart (als er een is). Bewaar hardware (zoals schroeven en beugels) om te gebruiken bij het installeren van de NVIDIA grafische kaart.

LET OP: Als je systeem al een tijdje draait voordat je de panelen opent, is het erg belangrijk dat je wacht tot de grafische kaart in je systeem is afgekoeld voordat je de kaart uit het systeem haalt. Grafische kaarten worden erg heet wanneer ze langere tijd in bedrijf zijn geweest.

4. Verwijder twee aangrenzende slot covers als je geen grafische kaart hebt geïnstalleerd.
   Verwijder twee aangrenzende slot covers die overeenkomen met de PCl-Express slot waarin je de GeForce GTX grafische kaart installeert.


Opmerking: De NVIDIA GeForce GTX 1070 kaart is dubbel breed en vereist het verwijderen van twee slot covers.

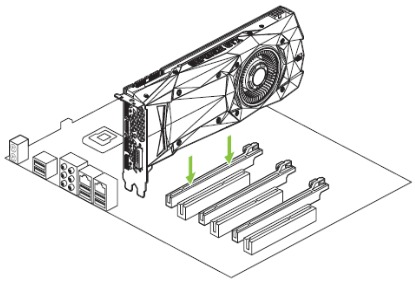

5. Sluit de GeForce GTX 1070 Ti grafische kaart aan op de primaire PCl Express x 16 slot op je moederbord. Dit is vaak de slot die het dichtst bij de CPU ligt, maar kan de tweede of derde slot zijn. Zoek naar de slot met het label x 16. Het is waarschijnlijk de enige PCl Express slot met een retentiehendel aan het einde van de slot of degene die het dichtst bij de CPU ligt.
   Installeer je eerste GeForce GTX 1070 Ti grafische kaart in de primaire PCl Express x 16 slot.


Opmerking: Het wordt aanbevolen om de grafische kaart in de primaire PCl Express x16 slot te installeren. Als je de grafische kaart in de secundaire slot installeert, herkent je systeem de grafische kaart mogelijk niet en wordt er niets op de monitor weergegeven.
Houd er ook rekening mee dat op sommige moederbord SBIOS de fysieke locatie van de primaire slot kan worden geconfigureerd wanneer er meer dan één PCl Express x 16 slot is.

Als je extra NVIDIA GeForce GTX 1070 Ti grafische kaarten installeert voor een 2-way NVIDIA SLI configuratie, ga dan verder met stap 6. Als je slechts één GeForce kaart installeert, ga dan verder met stap 8.

Opmerking: Alle grafische kaarten in een SLI configuratie moeten identiek zijn. Daarom moeten beide kaarten in een 2-way SLI configuratie GeForce GTX 1070 Ti grafische kaarten zijn.

6. Installeer een tweede GeForce GTX 1070Ti grafische kaart (2-way SLI):
   Installeer de tweede GeForce kaart in de buitenste PCl Express x 16 slot op het moederbord.
   Verwijder de bijbehorende slot covers voor de tweede GeForce GTX 1070 Ti grafische kaart zoals weergegeven in stap 4.

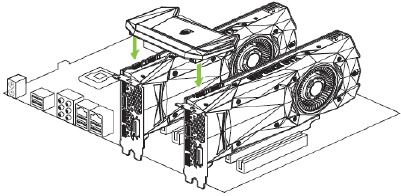

7. Verbind de twee GeForce GTX 1070 Ti kaarten met elkaar met behulp van de dual SLI bridge connector die bij je SLI-ready moederbord is geleverd.
   2-way SLI configuratie: Installeer je tweede GeForce GTX 1070 Ti grafische kaart in de buitenste PCl Express x 16 slot (de buitenste slot is degene die het verst van de CPU verwijderd is).
   Verbind de twee kaarten met elkaar met behulp van de dual SLI bridge connector die bij je SCI-ready moederbord is geleverd.


Opmerking: Voor 4K- en surround-gamingprestaties gebruik je de NVIDIA SLI High Bandwidth Bridge die beschikbaar is via http://www.geforce.com/hardware/technology/sli en selecteer je NVIDIA SLI Bridge. Er zijn drie maten beschikbaar, afhankelijk van welke slot je kiest om de tweede kaart te plaatsen.

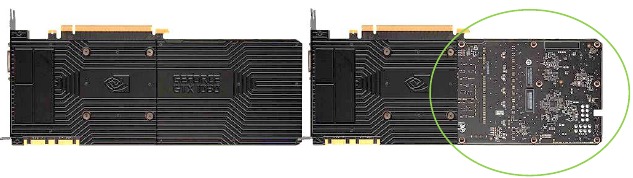

De GeForce GTX 1070 Ti heeft een nieuw industrieel ontwerp met een gefacetteerde behuizing en een nieuwe low profile backplate. De backplate heeft een verwijderbaar gedeelte om een betere luchtstroom mogelijk te maken tussen meerdere grafische kaarten in een aangrenzende SLI configuratie.

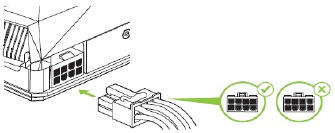

8. Sluit de 8-pins stroomconnector van de voeding aan op de stroomconnector aan de bovenrand van de NVIDIA GeForce GTX 1070 Ti grafische kaart. Merk op dat de connector en socket op de grafische kaart een unieke vorm hebben en slechts op één manier kunnen worden aangesloten.
   GeForce GTX 1070 Ti grafische kaart vereist een 8-pins PCl Express stekker van de systeemvoeding.

9. Plaats de kap terug op je computer en sluit alle kabels weer aan die je eerder in de installatie hebt verwijderd.


SOFTWARE INSTALLATIE

Nu de hardware is geïnstalleerd, is het tijd om de NVIDIA GeForce Experience-software en de grafische driver te installeren.

GeForce Experience Software Installatie

1. Download en installeer GeForce Experience-software.
   • Ga naar http://www.geforce.com/geforce-experience/download en klik op Download Now (Nu downloaden).
   • Accepteer de NVIDIA-softwarelicentieovereenkomst door Agree and Continue (Akkoord en doorgaan) te selecteren. GeForce Experience-software begint te installeren.
   • Selecteer Close (Sluiten) om de installatie te voltooien.
2. Optimaliseer uw geïnstalleerde games.
   • Open GeForce Experience en klik op Scan for Games (Scannen naar games) en klik op OK om uw geïnstalleerde games te scannen.
   • Klik op Optimize All (Alles optimaliseren) om uw game-instellingen te optimaliseren.
3. Installeer de nieuwste drivers.
   • Open NVIDIA GeForce Experience login en selecteer het tabblad Drivers.
   • Selecteer Download Driver (Driver downloaden). Uw GPU-driver begint te downloaden.
   • Selecteer Express Installation (Snelle installatie) wanneer het downloaden is voltooid. GeForce Experience begint de grafische driver te installeren.

Note (Opmerking): Het kan enkele minuten duren voordat de installatie plaatsvindt. Uw scherm kan tijdens de installatie een of meer keren enkele seconden leeg worden. Dit is normaal.

• Klik op CLOSE (SLUITEN) wanneer de driverinstallatie is voltooid.

Gefeliciteerd!
Uw GeForce GTX 1070 Ti grafische kaart is nu klaar voor gebruik!

Note (Opmerking): Als u vragen heeft over uw NVIDIA-product, kunt u live chatten met NVIDIA Customer Care op www.nvidia.com/support of bellen met 1-800-797-6530 (VS) of 0800 404 7747 (VK).

SLI CONFIGUREREN

NVIDIA SLI is een revolutionaire technologie ontwikkeld door NVIDIA waarmee u identieke NVIDIA GeForce-grafische kaarten aan elkaar kunt koppelen om betere prestaties te leveren.
U kunt SLI inschakelen door te klikken op de SLI-compatibele systeemballon in het systeemvak of door naar het NVIDIA-configuratiescherm te gaan.

Note (Opmerking): U moet een SLI-ready moederbord en twee identieke SLI-ready GeForce GTX 1070 Ti grafische kaarten in uw pc hebben geïnstalleerd om SLI in te schakelen.

Toegang tot het NVIDIA-configuratiescherm

Om toegang te krijgen tot het NVIDIA-configuratiescherm, kunt u met de rechtermuisknop op het Windows-bureaublad klikken en NVIDIA Control Panel (NVIDIA-configuratiescherm) selecteren in het menu. Andere manieren om toegang te krijgen tot het NVIDIA-configuratiescherm zijn afhankelijk van het besturingssysteem.

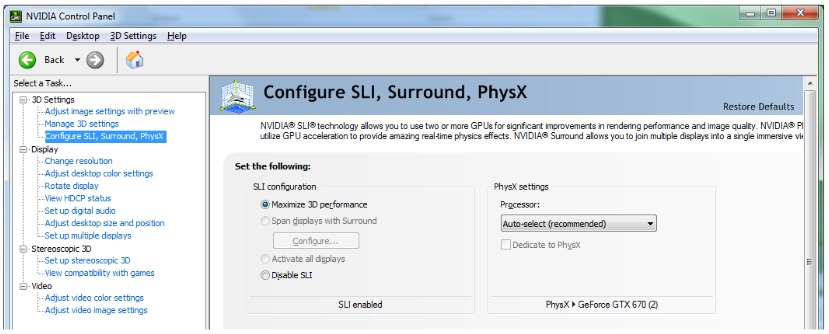

SLI in-/uitschakelen

1. Zodra u het NVIDIA-configuratiescherm hebt geopend, klikt u op Configure SLI, Surround, PhysX (SLI, Surround, PhysX configureren) in het linkertakenvenster.
2. Schakel SLI in door ervoor te zorgen dat de knop Disable SLI (SLI uitschakelen) niet is aangevinkt.

HDMI CONFIGUREREN

Door een HDTV via HDMI aan te sluiten, kunt u zowel digitale audio als video van uw grafische kaart naar een HDTV uitvoeren.

Audio inschakelen via HDMI
Als u via HDMI verbinding maakt met uw display, moet u mogelijk de HDMI-uitgang instellen als uw standaard audioapparaat.

1. Selecteer Start Configuratiescherm Geluid.
2. Selecteer op het tabblad Afspelen uw HDMI-scherm en selecteer
3. Standaard instellen.

Gefeliciteerd! Uw NVIDIA GeForce grafische kaart is nu klaar voor gebruik!
Raadpleeg voor gedetailleerde instructies over het gebruik van het NVIDIA-configuratiescherm de Control Panel User's Guide (Gebruikershandleiding configuratiescherm) op www.geforce.com/drivers (selecteer uw driver en klik vervolgens op Documentation (Documentatie) om de Gebruikershandleiding te downloaden).

FUNCTIES

• NVIDIA GeForce Experience: Zorgt voor de beste game-ervaring, op de dag dat een game uitkomt, door automatisch uw game-ready drivers bij te werken. Bovendien kunnen gebruikers met één klik de game-instellingen optimaliseren voor hun pc. GeForce Experience bevat ook NVIDIA ShadowPlay waarmee u uw favoriete gaming-momenten kunt vastleggen en delen.
• Multi-Frame sampled Anti-Aliasing (MFAA): MFAA levert een prestatieverbetering van 30% met behoud van vloeiende, hoogwaardige randen door afwisselende sampleberekeningen over elk frame en elke pixel.
• Dynamic Super Resolution (DSR): Deze innovatieve functie kan 4K-getrouwheid leveren op 1070p-schermen voor uitzonderlijke details en beeldkwaliteit.
• Voxel Global Illumination (VXGI): VXGI maakt deel uit van de NVIDIA GameWorks-bibliotheek voor ontwikkelaars en versnelt dynamische lichteffecten voor een echt meeslepende, filmische ervaring.
• NVIDIA GameStream¹ : GeForce GPU-ondersteuning voor NVIDIA PhysX-technologie, waardoor een geheel nieuwe klasse van fysieke gaming-interactie mogelijk wordt voor een meer dynamische en realistische ervaring met GeForce.
• NVIDIA Ansel: Ansel is een krachtige, gebruiksvriendelijke tool voor het vastleggen van games, gebouwd in samenwerking met toonaangevende game-ontwikkelaars. Met Ansel kun je de tijd bevriezen. U kunt uw opnamen vanuit elke hoek samenstellen en de afbeelding aanpassen met postprocessingfilters. U kunt vastleggen met ongelooflijke resoluties, EXR-afbeeldingen vastleggen voor full-spectrum kleurvastlegging en uw schermafbeeldingen delen in 360° panorama's met behulp van uw smartphone, pc of VR-headset
• NVIDIA G-SYNC-Ready ²: NVIDIA G-SYNC-monitoren zijn voorzien van revolutionaire NVIDIA-technologie die screen tearing elimineert en tegelijkertijd input lag vermindert. Het resultaat is de soepelste, snelste en meest responsieve gamingmonitorervaring ooit gezien.
• Microsoft DirectX 12-ondersteuning: Ondersteuning voor de nieuwste Microsoft DirectX API om next-generation gaming mogelijk te maken.
• NVIDIA GPU Boost 3.0: Maximaliseert op dynamische wijze de kloksnelheden op basis van de workload en maakt bedieningselementen van enthousiastelingen mogelijk, zoals temperatuurdoel en ventilatorregelaars, extra overspanningsheadroom en optimalisaties voor waterkoelingsoplossingen. Hierdoor kunnen gamers de prestaties naar nieuwe niveaus tillen.
• NVIDIA Adaptive Vertical Sync: Schakel verticale synchronisatie dynamisch in op basis van uw huidige framesnelheden voor de meest vloeiende game-ervaring.
• NVIDIA CUDA: Ontgrendel de kracht van de processorkernen van de GPU om veeleisende taken te versnellen, zoals videotranscodering, fysica-simulatie, raytracing en meer, en lever ongelooflijke prestatieverbeteringen ten opzichte van traditionele CPU's.
• DisplayPort 1.2 Certified, DisplayPort 1.3/1.4 Ready: Stuur de nieuwste DisplayPort-panelen aan met ondersteuning voor resoluties tot 4096x2160.
• HDMI³: Ondersteuning voor HDMI omvat 4K-resolutie bij 60 Hz, GPU-versnelde Blu-ray 3D-ondersteuning, x.v. Color, HDMI Deep Color en 7.1 digitale surround sound.
• Dual-link DVI: Stuur flatpaneldisplays aan tot een resolutie van 2560x1600 via een DVI-connector.
• PCl Express 3.0: Deze kaart is ontworpen voor de nieuwe PCl Express 3.0-busarchitectuur en biedt de hoogste datatransfersnelheden voor de meest bandbreedte-hongerige games en 3D-applicaties. Het behoudt ook de achterwaartse compatibiliteit met bestaande PCl Express-moederborden voor de breedste ondersteuning.

¹ NVIDIA GameStream vereist een NVIDIA GameStream-ready apparaat
² NVIDIA G-SYNC vereist een NVIDIA G-SYNC-ready monitor
³ Voor het afspelen van Blu-ray 3D is de aankoop van een compatibele software-speler van CyberLink, ArcSoft, Corel of Sonic vereist. Upgrade uw GPU naar volledige 3D-functionaliteit met NVIDIA 3DTV Play-software, waardoor 3D-gaming, het bekijken van foto's en 3D-webvideostreaming mogelijk wordt. Zie www.nvidia.com/3dtv voor meer details.

VEILIGHEIDSINSTRUCTIES

Om het risico op brand, elektrische schokken of letsel te verminderen, moet u altijd de basisveiligheidsmaatregelen volgen.

Note (Opmerking): Alle hardware moet worden geïnstalleerd voordat de drivers worden geïnstalleerd.

• Verwijder de stroom van uw computer door de AC-hoofdstroombron los te koppelen vóór de installatie.
• Gebruik dit product niet in de buurt van water of wanneer uw handen of lichaam nat zijn.
• Plaats dit product niet op zachte oppervlakken die de ventilatieopeningen kunnen blokkeren en oververhitting kunnen veroorzaken.
• Plaats dit product niet in de buurt van een verwarmingsrooster of radiator.
• Plaats dit product stevig op een stabiele ondergrond. Ernstige schade aan dit product kan het gevolg zijn als het valt.
• Laat niets op het netsnoer rusten. Plaats dit product niet op een plaats waar iemand op het netsnoer kan stappen of erover kan struikelen.
