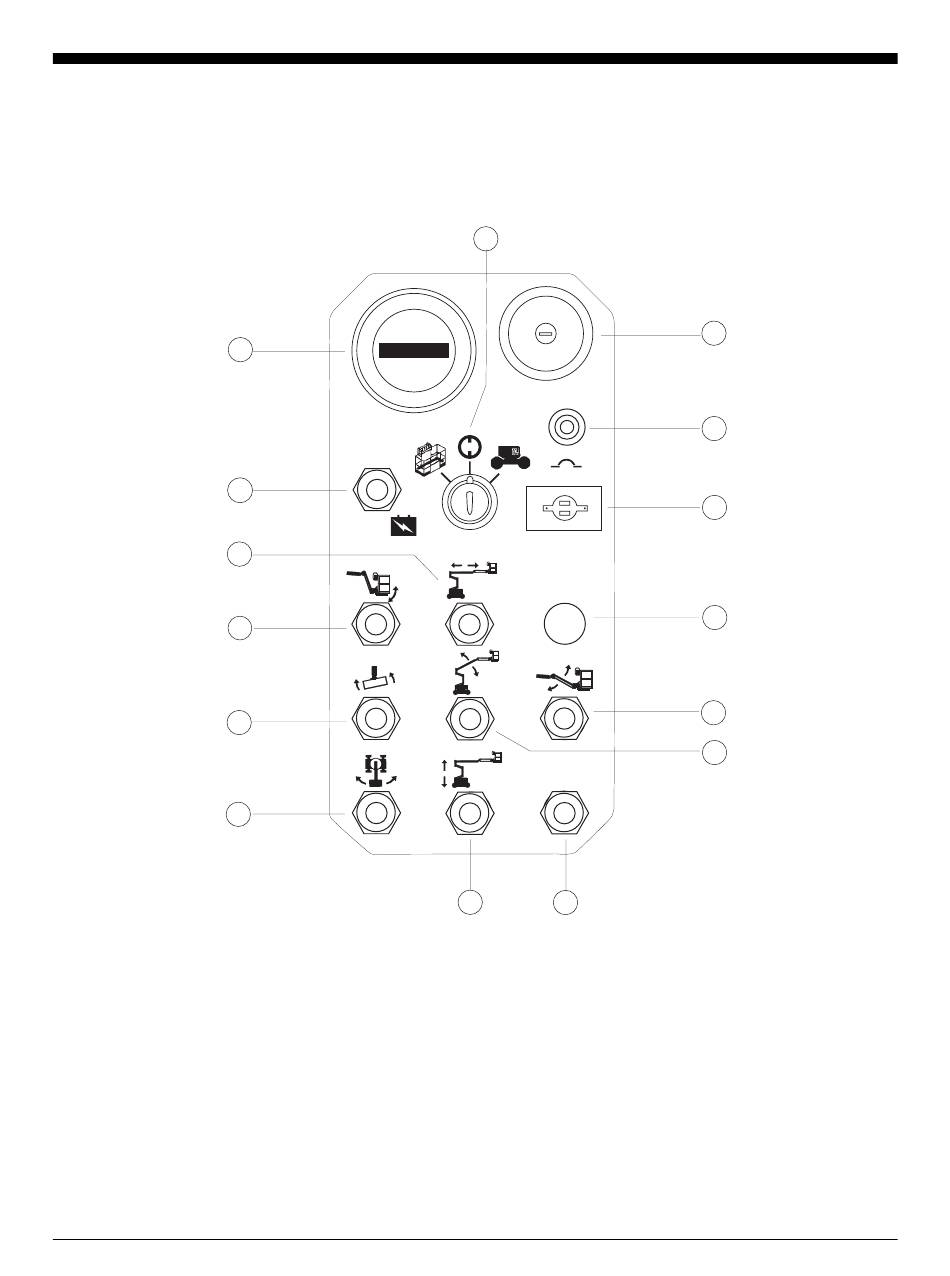

Grondbedieningspaneel
1 Draaitafelschakelaar
2 Platformrotatieschakelaar
3 Platformnivelleringsschakelaar
4 In-/uitschuifschakelaar primaire arm
5 Hulpvoedingschakelaar
6 Urenteller
7 Contactslot voor selectie platformbediening/uit/
grondbediening
Onderdeelnr. 43654DU
00009,9
6
5
HULPVOEDING
4
3
2
1
Genie Z-34/22 en Genie Z-34/22N
7
STOP
BEDIENINGSELEMENTEN
10A
REMVRIJZETTING
MET
AFSTANDSBEDIENING
FUNCTIE-INSCHAKELING
15
14
8 Rode noodstopknop
9 10A zekering
10 Remvrijzetting met afstandsbediening
11 Niet gebruikt
12 Op/neer-schakelaar jib
13 Schakelaar primaire arm op/neer
14 Functieschakelaar
15 Schakelaar secundaire arm op/neer
Bedieningshandleiding
BEDIENINGSELEMENTEN
8
9
10
11
12
13
