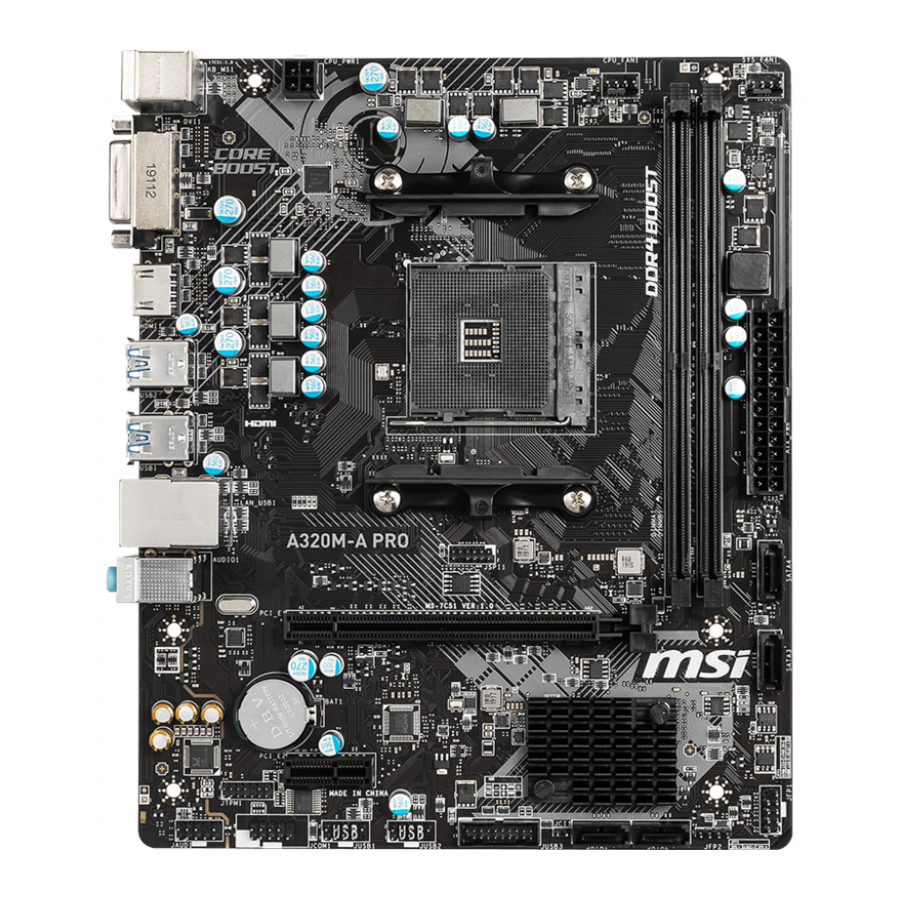

MSI A320M-A PRO, A520M-A PRO - Moederbordhandleiding

Specificaties

CPU Ondersteunt 1e, 2e en 3e generatie AMD Ryzen™ / Ryzen™ met Radeon™ Vega Graphics en 2e generatie AMD Ryzen™ met Radeon™ Graphics / Athlon™ met Radeon™ Vega Graphics en A-serie / Athlon X4 Desktop Processors voor Socket AM4
Chipset AMD® A320 Chipset
Memory
  • 2x DDR4-geheugenslots, ondersteunen tot 32GB*
    • Ondersteuning voor 1866/ 2133/ 2400/ 2667(OC)/ 2933(OC)/ 3200(OC)+ MHz
  • Dual channel geheugenarchitectuur
  • Ondersteunt non-ECC UDIMM-geheugen
  • Ondersteunt ECC UDIMM-geheugen (non-ECC-modus)
* Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Expansion Slots
  • 1x PCIe 3.0 x16-slot
    • Ondersteunt x16-snelheid met 1e, 2e en 3e generatie AMD Ryzen™-processors
    • Ondersteunt x8-snelheid met Ryzen™ met Radeon™ Vega
      Graphics en 2e generatie AMD Ryzen™ met Radeon™ Graphics-processors
    • Ondersteunt x4-snelheid met AMD® Athlon™ met Radeon™ Vega Graphics Processors
  • 1x PCIe 2.0 x1-slot
Onboard Graphics
  • 1x DVI-D-poort, ondersteunt een maximale resolutie van 1920x1200@60Hz*
  • 1x HDMI™-poort 1.4, ondersteunt een maximale resolutie van 4096x2160@30Hz*

* Ondersteunt alleen bij gebruik van AMD® Ryzen™ met Radeon™ Vega Graphics en 2e generatie AMD Ryzen™ met Radeon™ Graphics/ Athlon™ met Radeon™ Vega Graphics Processors

* Maximaal gedeeld geheugen van 2048 MB

Storage AMD® A320 Chipset
  • 4x SATA 6Gb/s-poorten
  • Ondersteunt RAID 0, RAID 1 en RAID 10
USB AMD® A320 Chipset
  • 6x USB 3.2 Gen1 (SuperSpeed USB) (4 Type-A-poorten op het achterpaneel, 2 poorten beschikbaar via de interne connectoren)
  • 6x USB 2.0 (High-speed USB)-poorten (2 Type-A-poorten op het achterpaneel, 4 poorten beschikbaar via de interne connectoren)
Audio
  • Realtek® ALC892 Codec
  • 7.1-kanaals High Definition Audio
LAN 1x Realtek 8111H Gigabit LAN-controller
Back Panel Connectors
  • 1x PS/2-toetsenbordpoort
  • 1x PS/2-muispoort
  • 1x DVI-D-poort
  • 1x HDMI™-poort
  • 4x USB 3.2 Gen1 Type-A-poorten
  • 1x LAN (RJ45)-poort
  • 2x USB 2.0 Type-A-poorten
  • 3x Audio jacks
Internal Connectors
  • 1x 24-pins ATX-hoofdstroomconnector
  • 1x 4-pins ATX 12V-stroomconnector
  • 4x SATA 6Gb/s-connectoren
  • 1x USB 3.2 Gen1-connector (ondersteunt extra 2 USB 3.2 Gen1-poorten)
  • 2x USB 2.0-connectoren (ondersteunt extra 4 USB 2.0-poorten)
  • 1x 4-pins CPU-ventilatorconnector
  • 1x 4-pins systeemventilatorconnector
  • 1x Frontpaneel-audioconnector
  • 1x Seriële poortconnector
  • 2x Frontpaneelconnectoren
  • 1x TPM-moduleconnector
  • 1x Chassis Intrusion-connector
  • 1x Clear CMOS-jumper
I/O Controller NUVOTON NCT5565 Controller Chip
Hardware Monitor
  • CPU/Systeem temperatuurdetectie
  • CPU/Systeem ventilatorsnelheidsdetectie
  • CPU/Systeem ventilatorsnelheidsregeling
Form Factor
  • m-ATX Form Factor
  • 8.9 in. x 7.4 in. (22.6 cm x 18.7 cm)
BIOS Features
  • 1x 128 Mb flash
  • UEFI AMI BIOS
  • ACPI 6.1, SM BIOS 2.8
  • Multi-language (Meertalig)
Software
  • Drivers
  • SUPER CHARGER
  • COMMAND CENTER
  • LIVE UPDATE 6
  • SMART TOOL
  • X-BOOST
  • CPU-Z MSI GAMING
  • Google Chrome™, Google Toolbar, Google Drive
  • Norton™ Internet Security Solution

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

  • Moederbord
  • Driver DVD
  • Quick Installation Guide (Snelle installatiegids)
  • I/O Shielding (I/O-afscherming)
  • SATA 6G-kabel
  • Case Badge (Behuizingsbadge)
  • Product Registration Card (Productregistratiekaart)

Belangrijke informatie
Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

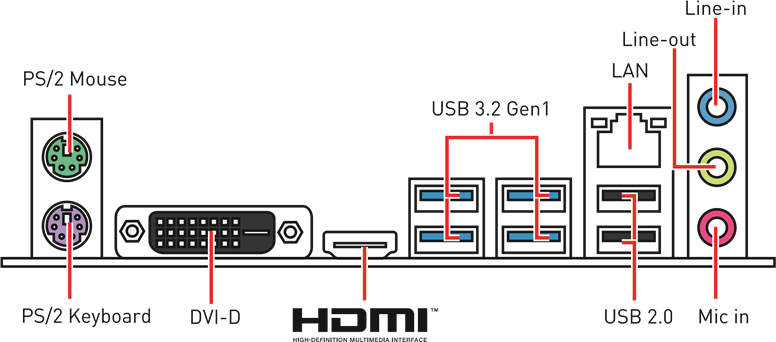

Achterpaneel I/O

Achterpaneel I/O

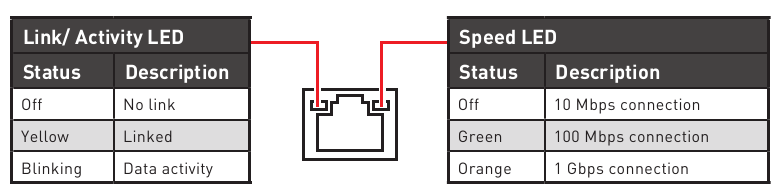

LAN-poort LED-statustabel

LAN-poort LED-statustabel

Audio 7.1-kanaalsconfiguratie

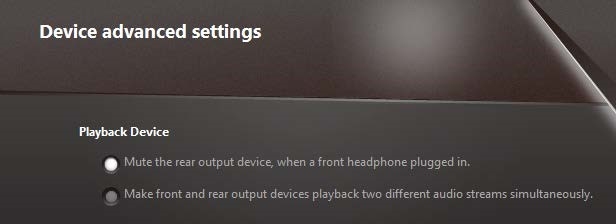

Om 7.1-kanaalsaudio te configureren, moet u de front audio I/O-module aansluiten op de JAUD1-connector en de onderstaande stappen volgen.

  1. Klik op de Realtek HD Audio Manager > Advanced Settings (Geavanceerde instellingen) om het onderstaande dialoogvenster te openen.
  2. Selecteer Mute the rear output device, when a front headphone plugged in (Demp het achterste uitvoerapparaat wanneer een hoofdtelefoon aan de voorkant is aangesloten).
  3. Sluit uw speakers aan op audio jacks op het achter- en voorpaneel I/O. Wanneer u een apparaat op een audio jack aansluit, verschijnt er een dialoogvenster waarin u wordt gevraagd welk apparaat momenteel is aangesloten.

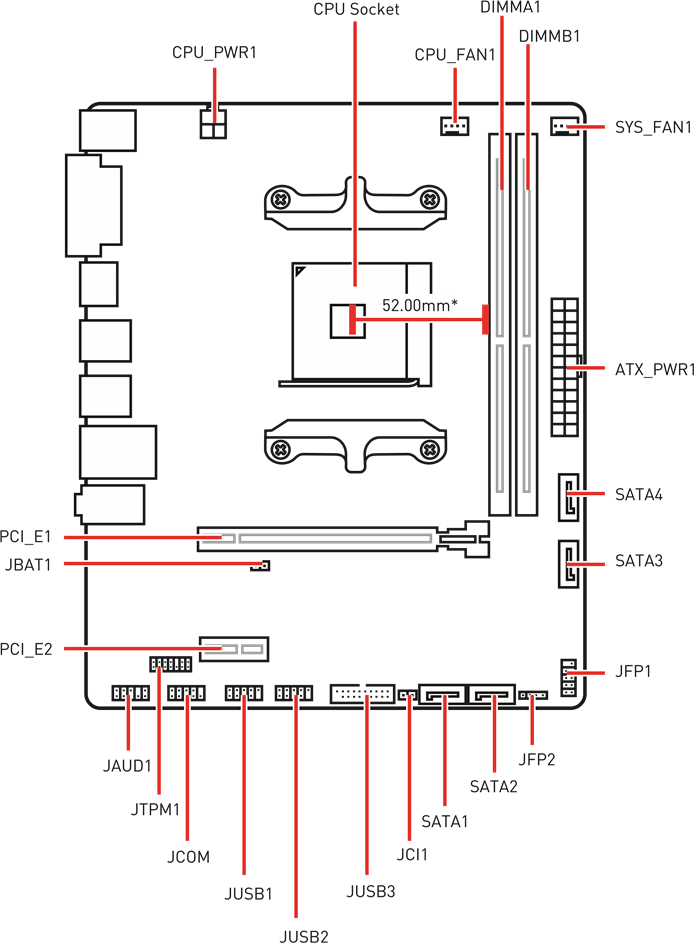

Overzicht van Componenten

Overzicht van Componenten
* Afstand van het midden van de CPU tot de dichtstbijzijnde DIMM-sleuf.

CPU-socket

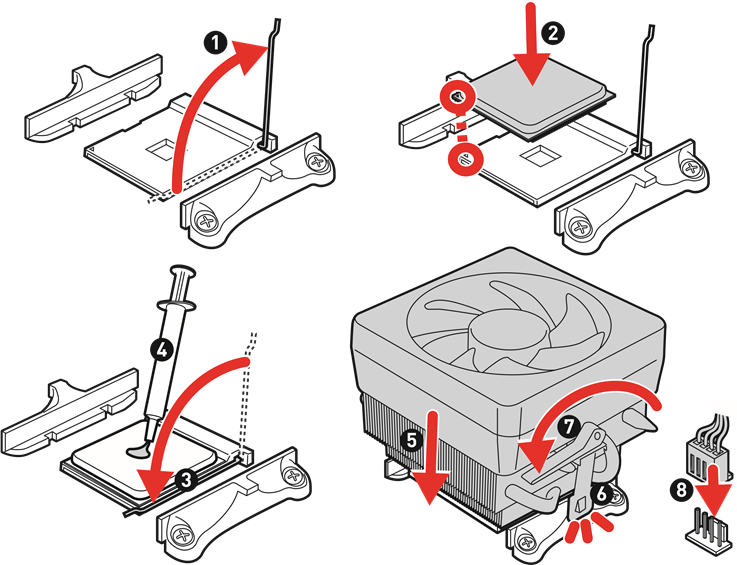

Installeer de CPU in de CPU-socket zoals hieronder wordt weergegeven.
CPU Socket Installatie

  • Koppel altijd het netsnoer los van het stopcontact voordat u de CPU installeert of verwijdert.
  • Bewaar de beschermkap van de CPU na installatie van de processor. MSI behandelt alleen Return Merchandise Authorization (RMA)-aanvragen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
  • Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
  • Controleer of de CPU-koeler een goede afdichting heeft gevormd met de CPU voordat u uw systeem opstart.
  • Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
  • Als u een aparte CPU en koeler/koeler hebt gekocht, raadpleeg dan de documentatie in de koeler/koelerverpakking voor meer informatie over de installatie.

DIMM-sleuven

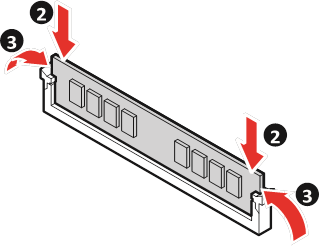

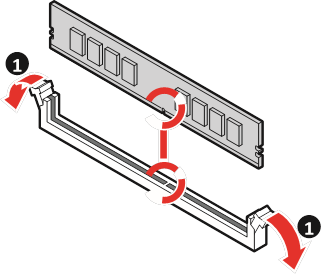

Installeer de geheugenmodule in de DIMM-sleuf zoals hieronder wordt weergegeven.
DIMM Sleuven Installatie

  • Vanwege het gebruik van chipsetbronnen zal de beschikbare geheugencapaciteit iets minder zijn dan de hoeveelheid geïnstalleerd geheugen.
  • Houd er rekening mee dat de maximale capaciteit van adresseerbaar geheugen 4 GB of minder is voor 32-bits Windows OS vanwege de beperking van het geheugenadres. Daarom raden we aan om 64-bits Windows OS te installeren als u meer dan 4 GB geheugen op het moederbord wilt installeren.

PCI_E1~2: PCIe-uitbreidingssleuven

Processoren \ Sleuven 1st, 2nd and 3rd Gen AMD Ryzen™ Ryzen™ with Radeon™ Vega Graphics/ 2nd Gen AMD Ryzen™ with Radeon™ Graphics and A-series/ Athlon X4 Athlon™ with Radeon™ Vega Graphics
PCI_E1 PCIe 3.0 x16 PCIe 3.0 x8 PCIe 3.0 x4
PCI_E2 PCIe 2.0 x1 PCIe 2.0 x1 PCIe 2.0 x1

  • Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals MSI Gaming Series Graphics Card Bolster, om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
  • Wanneer u uitbreidingskaarten toevoegt of verwijdert, moet u altijd de voeding uitschakelen en de voedingskabel van de voeding uit het stopcontact halen. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

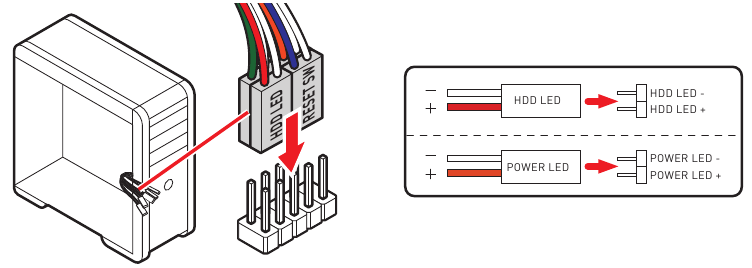

JFP1, JFP2: Frontpaneelconnectoren

Deze connectoren maken verbinding met de schakelaars en LED's op het voorpaneel.

1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin

JFP1, JFP2: Frontpaneelconnectoren

1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +

SATA1~4: SATA 6Gb/s-connectoren

Dit zijn SATA 6Gb/s-interfacepoorten. Elke connector kan op één SATA-apparaat worden aangesloten.
SATA 6Gb/s-connectoren

  • Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
  • SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

ATX_PWR1, CPU_PWR1: Voedingsconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
1 Ground 3 +12V
2 Ground 4 +12V


Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

CPU_FAN1, SYS_FAN1: PWM-ventilatorconnectoren

PWM Mode ventilatorconnectoren bieden een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Wanneer u een 3-pins (Non-PWM) ventilator aansluit op een ventilatorconnector in PWM-modus, blijft de ventilatorsnelheid altijd op 100%, wat veel lawaai kan veroorzaken.

U kunt de ventilatorsnelheid aanpassen in BIOS > Advanced > Hardware Monitor.

JUSB1, JUSB2: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

USB 2.0 Connector 1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC

Belangrijke informatie

  • Note that the VCC and Ground pins must be connected correctly to avoid possible damage. (Let op: de VCC- en aardingspinnen moeten correct worden aangesloten om mogelijke schade te voorkomen.)
  • In order to recharge your iPad, iPhone and iPod through USB ports, please install MSI® SUPER CHARGER software. (Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u de MSI® SUPER CHARGER-software.)

JUSB3: USB 3.2 Gen1-connector

Met deze connectoren kunt u USB 3.2 Gen1-poorten op het voorpaneel aansluiten.

USB 3.2 Gen1 Connector 1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 NC 20 No Pin

Belangrijke informatie
Note that the Power and Ground pins must be connected correctly to avoid possible damage. (Let op: de stroom- en aardingspinnen moeten correct worden aangesloten om mogelijke schade te voorkomen.)

JAUD1: Front Audio Connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Front Audio Connector 1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection

JCOM1: Seriële poortconnector

Met deze connector kunt u de optionele seriële poort met beugel aansluiten.

Seriële poortconnector 1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer details en gebruik.

TPM Module Connector 1 LPC Clock 2 3V Standby power
3 LPC Reset 4 3.3V Power
5 LPC address & data pin0 6 Serial IRQ
7 LPC address & data pin1 8 5V Power
9 LPC address & data pin2 10 No Pin
11 LPC address & data pin3 12 Ground
13 LPC Frame 14 Ground

JCI1: Chassis Intrusion Connector

Met deze connector kunt u de chassisintrusion-schakelaarkabel aansluiten.

Using chassis intrusion detector (De chassisintrusion-detector gebruiken)

  1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. (Sluit de JCI1-connector aan op de chassisintrusion-schakelaar/-sensor op de behuizing.)
  2. Close the chassis cover. (Sluit de behuizing.)
  3. Go to BIOS > Security > Chassis Intrusion Configuration. (Ga naar BIOS > Beveiliging > Chassis Intrusion Configuration.)
  4. Set Chassis Intrusion to Enabled. (Stel Chassis Intrusion in op Enabled (Ingeschakeld).)
  5. Press F10 to save and exit and then press the Enter key to select Yes. (Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.)
  6. Once the chassis cover is opened again, a warning message will be displayed on screen when the computer is turned on. (Zodra de behuizing weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.)

Resetting the chassis intrusion warning (De chassisintrusion-waarschuwing opnieuw instellen)

  1. Go to BIOS > Security > Chassis Intrusion Configuration. (Ga naar BIOS > Beveiliging > Chassis Intrusion Configuration.)
  2. Set Chassis Intrusion to Reset. (Stel Chassis Intrusion in op Reset (Opnieuw instellen).)
  3. Press F10 to save and exit and then press the Enter key to select Yes. (Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.)

JBAT1: Clear CMOS (Reset BIOS) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.
JBAT1 jumper reset BIOS

BIOS terugzetten naar de standaardwaarden

  1. Schakel de computer uit en trek de stekker uit het stopcontact
  2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
  3. Verwijder de jumperkap van JBAT1.
  4. Steek de stekker in het stopcontact en schakel de computer in.

BIOS Setup

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

Belangrijke informatie

  • BIOS-items worden voortdurend bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en mag deze alleen ter referentie worden gebruikt. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
  • De afbeeldingen in dit hoofdstuk zijn alleen ter referentie en kunnen afwijken van het product dat u hebt gekocht.
  • De BIOS-items verschillen per processor.

BIOS Setup openen

Druk op de Delete (Verwijderen)-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) op het scherm verschijnt tijdens het opstartproces.

Functietoets

F1: Algemene Help-lijst

F4: Menu CPU-specificaties openen

F5: Menu Memory-Z openen

F6: Geoptimaliseerde standaardwaarden laden

F10: Wijziging opslaan en resetten*

F12: Maak een screenshot en sla deze op een USB-flashstation op (alleen FAT/ FAT32-indeling).

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om het BIOS te resetten:

  • Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
  • Sluit de Clear CMOS-jumper op het moederbord kort.

Belangrijke informatie
Raadpleeg het gedeelte over de Clear CMOS-jumper voor het resetten van het BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Voor het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla vervolgens het BIOS-bestand op het USB-flashstation op.

BIOS updaten:

  1. Plaats het USB-flashstation met het updatebestand in de computer.
  2. Druk op de Delete (Verwijderen)-toets om tijdens POST de BIOS Setup te openen.
  3. Ga naar BIOS > M-FLASH > Select one file to update BIOS (Selecteer een bestand om BIOS te updaten), selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
  4. Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Het BIOS updaten met Live Update 6

Voor het updaten:
Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.

BIOS updaten:

  1. Installeer en start MSI LIVE UPDATE 6.
  2. Selecteer BIOS Update (BIOS-update).
  3. Klik op de knop Scan (Scannen).
  4. Klik op het pictogram Download (Downloaden) om het nieuwste BIOS-bestand te downloaden en te installeren.
  5. Klik op Next (Volgende) en kies In Windows mode (In Windows-modus). Klik vervolgens op Next (Volgende) en Start (Starten) om het BIOS te updaten.
  6. Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

OS, stuurprogramma's en hulpprogramma's installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows® 10 installeren

  1. Zet de computer aan.
  2. Plaats de Windows® 10-installatieschijf/USB in uw computer.
  3. Druk op de Restart (Opnieuw opstarten)-knop op de computerbehuizing.
  4. Druk tijdens de computer POST (Power-On Self Test) op de F11-toets om naar het Boot Menu te gaan.
  5. Selecteer de Windows® 10-installatieschijf/USB in het Boot Menu.
  6. Druk op een willekeurige toets wanneer het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf CD of DVD...) weergeeft.
  7. Volg de instructies op het scherm om Windows® 10 te installeren.

Stuurprogramma's installeren

  1. Start uw computer op in Windows® 10.
  2. Plaats de MSI® Driver Disc in uw optische schijfstation.
  3. Klik op de pop-upmelding Select to choose what happens with this disc (Selecteer om te kiezen wat er met deze schijf gebeurt) en selecteer vervolgens Run DVDSetup.exe (DVDSetup.exe uitvoeren) om het installatieprogramma te openen. Als u de AutoPlay-functie uitschakelt via het Windows Control Panel (Windows Configuratiescherm), kunt u het bestand DVDSetup.exe nog steeds handmatig uitvoeren vanaf het basispad van de MSI Driver Disc.
  4. Het installatieprogramma vindt en toont alle benodigde stuurprogramma's op het tabblad Drivers/Software.
  5. Klik op de knop Install (Installeren) in de rechteronderhoek van het venster.
  6. De installatie van de stuurprogramma's is dan bezig en wanneer deze is voltooid, wordt u gevraagd om opnieuw op te starten.
  7. Klik op de knop OK (OK) om te voltooien.
  8. Start uw computer opnieuw op.

Hulpprogramma's installeren

Voordat u hulpprogramma's installeert, moet u de stuurprogramma's hebben geïnstalleerd.

  1. Open het installatieprogramma zoals hierboven beschreven.
  2. Klik op het tabblad Utilities (Hulpprogramma's).
  3. Selecteer de hulpprogramma's die u wilt installeren.
  4. Klik op de knop Install (Installeren) in de rechteronderhoek van het venster.
  5. De installatie van de hulpprogramma's is dan bezig en wanneer deze is voltooid, wordt u gevraagd om opnieuw op te starten.
  6. Klik op de knop OK (OK) om te voltooien.
  7. Start uw computer opnieuw op.

Veiligheidsinformatie

  • De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Neem de volgende instructies in acht om een succesvolle computerassemblage te garanderen.
  • Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
  • Houd het moederbord aan de randen vast om gevoelige componenten niet aan te raken.
  • Het wordt aanbevolen om een antistatische polsband (ESD) te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u uzelf van statische elektriciteit door een ander metalen object aan te raken voordat u het moederbord hanteert.
  • Bewaar het moederbord in een elektrostatisch afgeschermde container of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
  • Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen componenten op het moederbord of ergens in de computerbehuizing liggen.
  • Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en letsel aan de gebruiker.
  • Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
  • Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
  • Bewaar deze gebruikershandleiding voor toekomstig gebruik.
  • Houd dit moederbord uit de buurt van vocht.
  • Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
  • Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
  • Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
  • Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
    • Er is vloeistof in de computer binnengedrongen.
    • Het moederbord is blootgesteld aan vocht.
    • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
    • Het moederbord is gevallen en beschadigd.
    • Het moederbord vertoont duidelijke tekenen van breuk.
  • Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Documenten / Bronnen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI A320M-A PRO, A520M-A PRO - Moederbordhandleiding

Beschikbare talen

Advertenties

Inhoudsopgave
