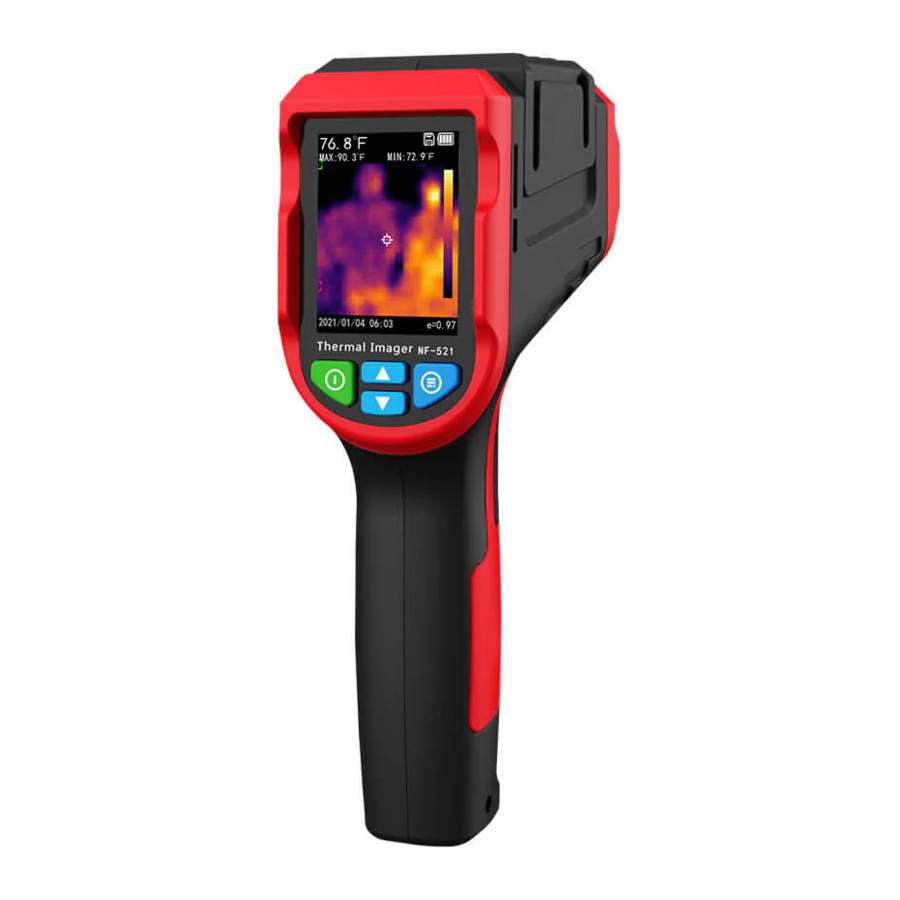

NOYAFA NF-521, NF-521S-522 - Handleiding thermische camera

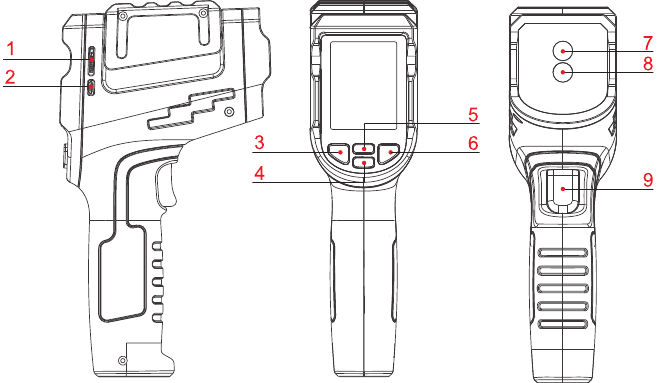

Overzicht

De NF-521 is een thermische camera die oppervlaktetemperatuurmeting en real-time thermische beeldvorming combineert. De thermische camera is effectief in het omzetten van thermische stralingsbeelden in zichtbare lichtbeelden. Hij wordt voornamelijk gebruikt voor bouwdiagnostiek, industriële lekdetectie en elektromechanische tests, enzovoort.

1. SD-kaartsleuf
2. USB-interface
3. Aan/uit-knop & Terug-toets (Power no/off & Return key)
4. Omlaag-toets (Down key)
5. Omhoog-toets (UP key)
6. OK&Menu-toets (OK&Menu key)
7. Thermometerlens
8. Infraroodcamera
9. Trigger

Toepassing

• Installatie en onderhoud van vloerverwarming, radiatoren en boilers.
• Draadloze sonde. Het lokaliseert nauwkeurig verborgen verstoppingen in de pijp en waarschuwt u met een zoemend geluid.
• Eigendomsonderhoud, zoals luchtlekkage en lekkage.
• Onderhoud van elektriciteit in kantoren en productiebedrijven.
• Zoeken en onderzoek van kleine dieren in gebouwen (inclusief termietenbestrijding).
• Autoreparatie- en onderhoudsinspectie.
• Onderzoek van brand- en reddingssituaties.
• Inspectie en onderhoud van oude gebouwen.

Paklijst

Instructies

Aan/Uit (On/Off)

In de uitgeschakelde toestand, druk op de toets (ongeveer 6 seconden) totdat de welkomstinterface verschijnt en laat los om het opstarten te voltooien.

In de ingeschakelde toestand, druk op de toets (ongeveer 3 seconden) wanneer u geen enkele instellingeninterface opent, totdat de bevestigingsinterface voor het afsluiten verschijnt. Druk op de toets om het afsluiten te annuleren en druk op de toets om het afsluiten te bevestigen.

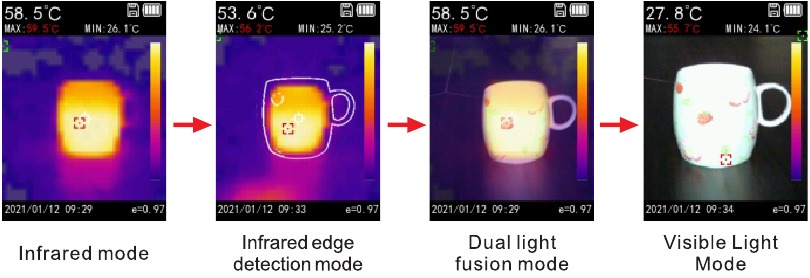

Snelkeuzemodus voor omhoog en omlaag toetsen (Up and down key shortcut selection mode)

toets (weergavemodus) achtereenvolgens aanwezig: infraroodmodus / infrarood randdetectiemodus / dual light fusion modus.

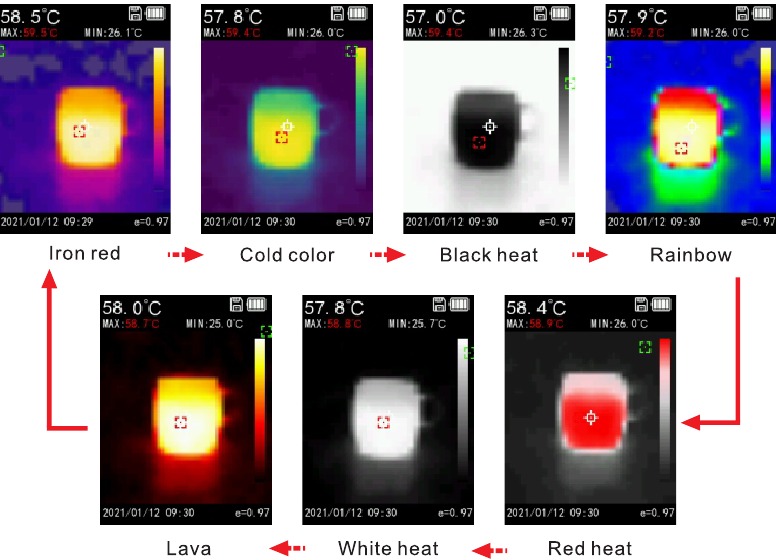

Kleurplaatwisseling van NF-521 weergegeven zoals hieronder
toets (weergavemodus) achtereenvolgens aanwezig: IJzerrood / Koude kleur / Zwarte warmte / Regenboog / Rode warmte / Witte warmte / Lava.

Temperatuurmeting

Wanneer u geen enkele instellingeninterface opent, vertegenwoordigt het witte middelpunt op het scherm de temperatuurwaarde van het punt en wordt de numerieke waarde weergegeven in de linkerbenedenhoek van het scherm; de rode stip vertegenwoordigt de maximale temperatuur van het hele scherm en de numerieke waarde wordt weergegeven in de linkerbovenhoek.

De groene stip vertegenwoordigt de laagste temperatuur van het hele scherm en de numerieke waarde wordt weergegeven onder de rechterkleurenbalk, weergegeven als rechterzijde.

Fotografie

Wanneer u geen enkele instellingeninterface opent, drukt u op de triggerknop om de fotografie-interface te openen. Druk op de toets om op te slaan en druk op de toets om op te geven.

Eenheidomschakeling

Wanneer het apparaatsysteem is ingeschakeld, drukt u op de toets, drukt u op de toets om de eenheid te selecteren, drukt u op de toets om te activeren, drukt u op de toets om de eenheidswaarde aan te passen en drukt u op de toets om af te sluiten.
De eenheid omvat: ºC/ºF/K.

Reflectiviteit

Het vertegenwoordigt de thermische reflectiviteit van het oppervlak van het object. Bij het meten van verschillende objecten moet de numerieke waarde worden aangepast aan de overeenkomstige reflectiviteit, zodat de temperatuurmeting nauwkeurig is.
Wanneer het systeem is ingeschakeld, drukt u op de toets, drukt u op de toets om de emissiviteit te selecteren, drukt u op de toets om te activeren, drukt u op de toets om de emissiviteit aan te passen en drukt u op de toets om af te sluiten.
Emissiviteit: 0. 1-1.0 instelbaar.

Sluiterinterval (Shutter spacing)

De sluiter met groot interval kan het beeld helder maken en de temperatuurmeting nauwkeurig. Het interval voor industriële temperatuurmeting is over het algemeen 3 minuten; het interval voor temperatuurmeting is over het algemeen 1 minuut.

Documentbeheer

Voordat u een interface opent, drukt u op om bestandsbeheer te selecteren, en dan kunt u de optie voor het bekijken van foto's en de optie voor het bekijken van video's selecteren; selecteer het object om te bekijken en open de interface; als er geen inhoud is, wordt er geen inhoud weergegeven en keert u terug.

Druk op om andere foto's of video's te bekijken. In de fotoweergavestand drukt u op de triggerknop, u kunt de weergave van de bijbehorende zichtbare lichtafbeelding wijzigen.

In de videoweergavestand drukt u op de triggerknop om de video af te spelen of te pauzeren. Druk op om de optie voor het verwijderen van de huidige foto of de optie voor het verwijderen van de huidige video te openen; blijf op drukken om te verwijderen en druk op om te annuleren.

Meer instellingen

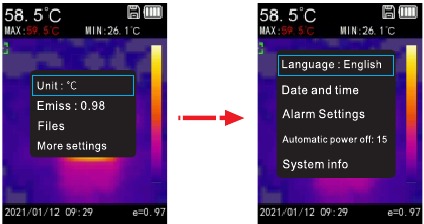

Taalomschakeling

Druk in het hoofdmenu op de toetsen Omhoog en Omlaag om de cursor naar meer instellingen te verplaatsen, druk op de toets en druk vervolgens op de toets om de taal te selecteren, druk op de toets om te activeren, druk op de toets om de gewenste taal te selecteren, druk na selectie op de toets om op te slaan en af te sluiten.
Zoals weergegeven in de onderstaande afbeeldingen

Datum en tijd

Selecteer in het menu Instellingen de optie datum en tijd met de toetsen Omhoog en Omlaag; druk op om de wijziging in te voeren, selecteer 00 / 01 / 01 00:00 12 (jaar / maand / dag / uur / minuut: 12-uurs of 24-uurs tijdsweergave); druk op de toetsen Omhoog en Omlaag om op te tellen of af te trekken; druk op om te bevestigen en het volgende item in te voeren; wanneer alle instellingen zijn voltooid, drukt u op om op te slaan en af te sluiten.

Beeldfusie

De technologie wordt gebruikt om de fusiepositie van zichtbaar licht en infrarood licht aan te passen, de weergavemodus te schakelen naar de dual light fusion-modus en de warmtebeeldcamera tegelijkertijd op de aan te passen warmtebron te richten; druk vervolgens op om de optie instellingen te selecteren, druk op om de optie beeldfusie te selecteren.

Beeldzoomen wordt gebruikt om de vergroting van zichtbaar licht aan te passen, zodat deze overeenkomt met de grootte van het infraroodbeeld. Pas de cursor omhoog en omlaag aan om beeldzoomen te selecteren. Druk op de toets , de interface verdwijnt en de rode lettertypewaarde verschijnt in het midden en de onderste positie. Druk vervolgens op de toets om aan te passen totdat de grootte van het object in het infraroodbeeld hetzelfde is als die van het object in het zichtbare lichtbeeld. Druk op om te bevestigen en terug te keren.

De linker- en rechteraanpassing wordt gebruikt om de linker- en rechtercursors van zichtbaar licht en infrarood in te stellen; de op- en neerwaartse aanpassing wordt gebruikt om de op- en neerwaartse coördinaten van zichtbaar licht en infrarood in te stellen. De aanpassingsmethode is hetzelfde als hierboven.

Alarminstelling

De eerste regel in de linkerbovenhoek van het scherm vertegenwoordigt de maximale temperatuur van de hele afbeelding en de tweede regel vertegenwoordigt de minimale temperatuur van de hele afbeelding;

In het menu alarminstelling betekent de hoge temperatuurwaarde dat als de temperatuur van de hele afbeelding deze waarde overschrijdt, er een alarm afgaat (de hoge temperatuurwaarde wordt rood); de lage temperatuurwaarde betekent dat als de temperatuur van de hele afbeelding lager is dan deze waarde, er een alarm afgaat (de lage temperatuurwaarde wordt rood); zet na het aanpassen van deze twee waarden de alarmschakelaar aan.

Video

Wanneer er geen instellingeninterface is ingevoerd, houdt u de trigger-toets lang ingedrukt totdat 30s in het midden en de onderste positie van het scherm verschijnt, laat u de trigger-toets los en start u de opname; de standaard opnametijd is 30 seconden en er verschijnt een promptbox nadat de opname is voltooid; de bevestigingstoets betekent opslaan en de aan/uit-toets betekent annuleren; Als u de video-opname vroegtijdig wilt beëindigen, drukt u nogmaals kort op de trigger-toets .

Automatisch uitschakelen

Wanneer u de instellingeninterfaces invoert, verplaatst u de cursor naar de optie automatisch uitschakelen en drukt u op om het automatisch uitschakelen in te stellen. Er zijn 15 minuten, 30 minuten en 1 uur om uit te kiezen. Nadat u de tijd voor automatisch uitschakelen hebt ingesteld, drukt u op om op te slaan en af te sluiten.

Data-uitvoer

Het systeem heeft een ingebouwde opslagruimte van 2 GB, die video-inhoud van afbeeldingen kan afspelen. Steek de TF-kaart in de kaart en houd deze ongeveer 2 seconden vast en het TF-kaartpictogram verschijnt in de rechterbovenhoek. Selecteer instellingen - optie data-uitvoer.

Systeeminformatie

Wanneer u de instellingeninterfaces invoert, verplaatst u de cursor naar de optie systeeminformatie en drukt u op om de details van het hele apparaat te controleren.

Opladen

Wanneer ingeschakeld, vertegenwoordigt het batterijsymbool in de rechterbovenhoek van het scherm de huidige stroom. Wanneer het batterijsymbool rood wordt, betekent dit dat het nu moet worden opgeladen, anders wordt het automatisch uitgeschakeld vanwege een laag vermogen. Gebruik bij het opladen de Micro USB-datakabel en steek deze in de 5V-oplader om op te laden.

Wanneer de oplader wordt ingeschakeld, wordt het oplaadsymbool in de rechterbovenhoek van het scherm groen en wordt de oplaadstatus dynamisch weergegeven. Wanneer uitgeschakeld, geeft het batterijsymbool in het midden van het scherm dynamisch de oplaadstatus weer.

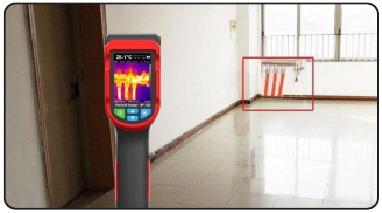

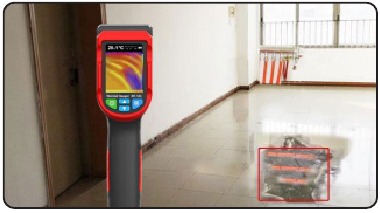

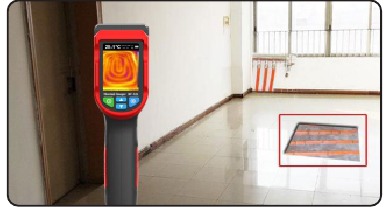

Voorbeelden van detectie van blokkades of waterlekkage in vloerverwarming

1. Beginnend bij de hoofdingang van de warmwaterleiding (als er meer dan 2 kanalen van de warmwaterleiding zijn), wordt aanbevolen om een van de kanalen te openen voor een afzonderlijke test en de eliminatiemethode test uit te voeren.

2. De ijzerrode modus wordt aanbevolen voor thermische beeldvorming en de rode gebieden op het scherm vertegenwoordigen de locatie en richting van de warmwaterleiding.

3. Controleer de weg langs de rode richting, als het rode gebied verdwijnt, betekent dit dat het hier geblokkeerd is. Als het rode gebied in stukken is, betekent dit hier waterlekkage.


Scenariotoepassing

1. Het onderzoek van auto-onderhoud
2. Het onderzoek van brandbestrijdings- en reddingswerkzaamheden
3. Reparatie en onderhoud van oude gebouwen
4. Lucht- en waterlekkage en ander eigendomsonderhoud
5. Het onderhoud van woonwijken, kantoorgebouwen en productievermogen
6. Installatie en onderhoud van vloerverwarming, radiator en boiler Zoek naar kleine dieren in 7 gebouwen (inclusief termietenbestrijding)

Technische indexen

Thermische beeldvormingstechniek

Infrarood temperatuurmeting

Algemene parameters

Note (Opmerking): when the measured temperature is not accurate, you can try moving the device and changing the distance from the target to get a close temperature value.

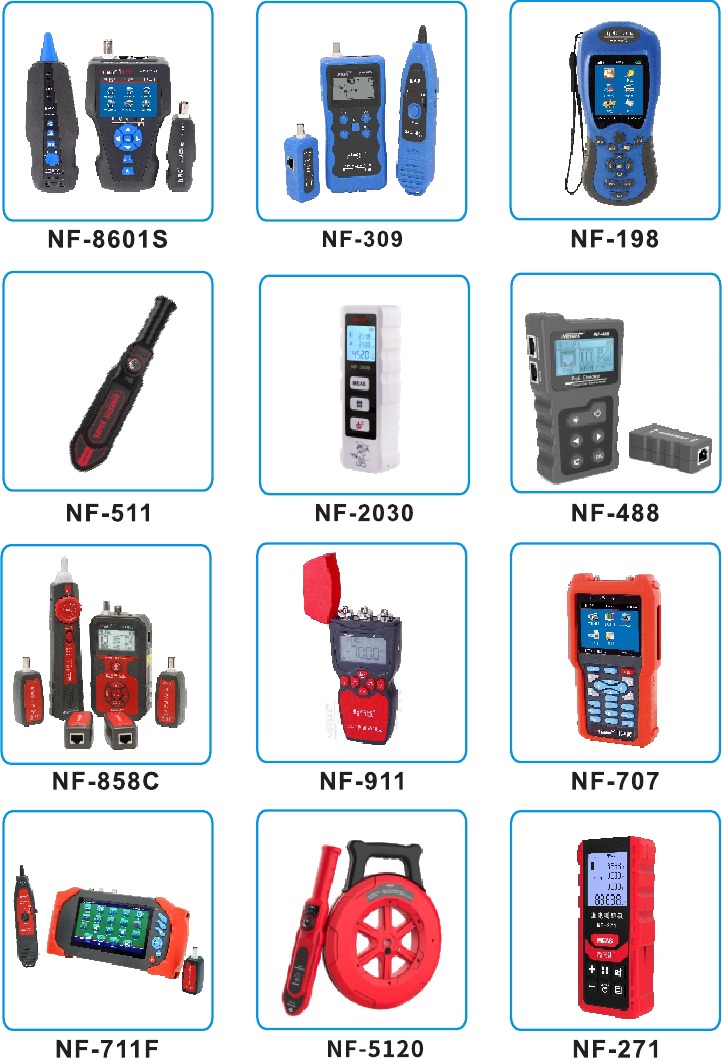

Diagram van Serieproducten

Veiligheidsmaatregelen

Read the precautions before your operation (Lees de voorzorgsmaatregelen voor uw handeling)

• The NF-521 power system is lithium battery.
• Please do not place the device in a location that is dusty, humid, or hot (above -10~45ºC).
• Please use a battery that meets the specifications, otherwise the device may be damaged.
• Please do not disassemble the device. Repair and maintenance should be done by a professional staff.
• When not using the device for a long time, please remove the battery inside the test terminal to prevent the battery liquid from leaking out.
• Please do not use this device to detect live power lines (such as 220V power supply lines), the device may be damaged and personal safety may be influenced.
• Please do not perform related operations on the communication line during thunderstorms to prevent lightning strikes and personal safety.
